【HG化工标准】 代替 HG/T 3655-1999 紫外光(UV)固化木器涂料

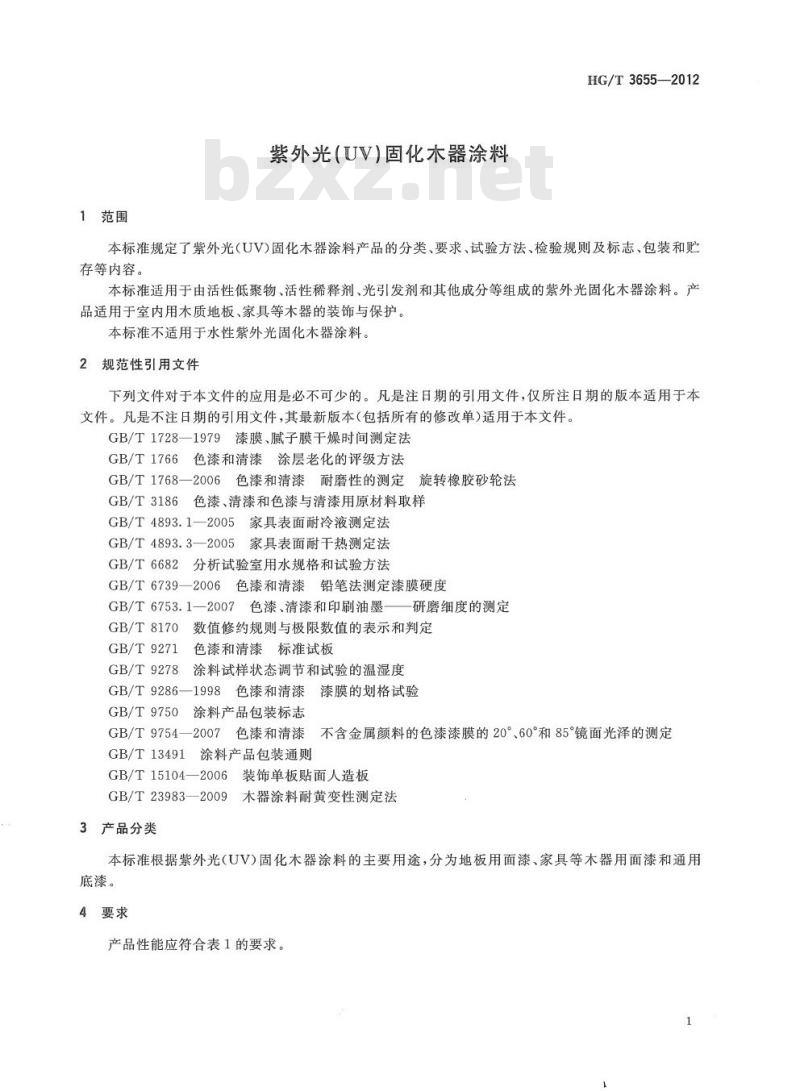

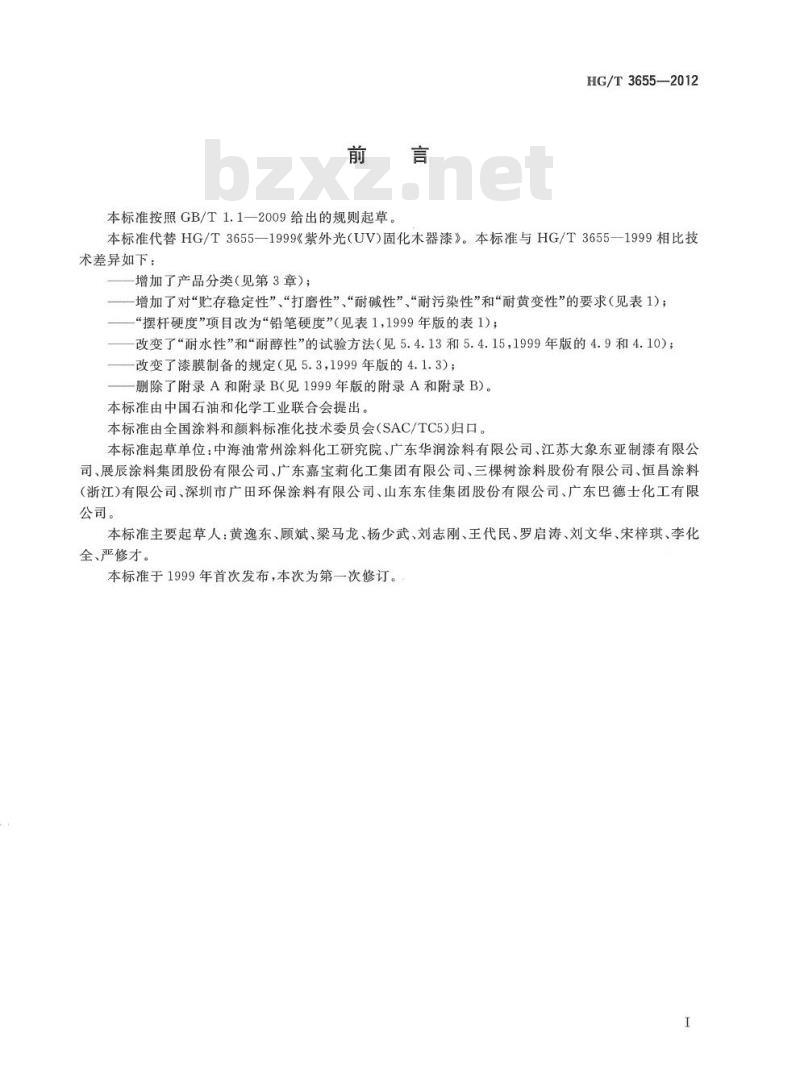

ICS 87.040 备案号：37870—2013 中华人民共和国化工行业标准 HG/T 3655—2012 代替 HG/T 3655—1999 紫外光（UV）固化木器涂料 Ultraviolet curing coatings for woodenware 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 3655—1999《紫外光（UV）固化木器漆》。本标准与 HG/T 3655—1999 相比技术差异如下： - 增加了产品分类（见第 3 章）； - 增加了对“贮存稳定性”、“打磨性”、“耐碱性”、“耐污染性”和“耐黄变性”的要求（见表 1）； - “摆杆硬度”项目改为“铅笔硬度”（见表 1，1999 年版的表 1）； - 改变了“耐水性”和“耐醇性”的试验方法（见 5.4.13 和 5.4.15，1999 年版的 4.9 和 4.10）； - 改变了漆膜制备的规定（见 5.3，1999 年版的 4.1.3）； - 删除了附录 A 和附录 B（见 1999 年版的附录 A 和附录 B）。 本标准由中国石油和化学工业联合会提出。本标准由全国涂料和颜料标准化技术委员会（SAC/TC5）归口。 本标准起草单位：中海油常州涂料化工研究院、广东华润涂料有限公司、江苏大象东亚制漆有限公司、展辰涂料集团股份有限公司、广东嘉宝莉化工集团有限公司、三棵树涂料股份有限公司、恒昌涂料（浙江）有限公司、深圳市广田环保涂料有限公司、山东东佳集团股份有限公司、广东巴德士化工有限公司。 本标准主要起草人：黄逸东、顾斌、梁马龙、杨少武、刘志刚、王代民、罗启涛、刘文华、宋梓琪、李化全、严修才。 本标准于 1999 年首次发布，本次为第一次修订。 1 范围 本标准规定了紫外光（UV）固化木器涂料产品的分类、要求、试验方法、检验规则及标志、包装和贮存等内容。 本标准适用于由活性低聚物、活性稀释剂、光引发剂和其他成分等组成的紫外光固化木器涂料。产品适用于室内用木质地板、家具等木器的装饰与保护。本标准不适用于水性紫外光固化木器涂料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1728—1979 漆膜、腻子膜干燥时间测定法 GB/T 1766 色漆和清漆涂层老化的评级方法 GB/T 1768—2006 色漆和清漆耐磨性的测定 旋转橡胶砂轮法 GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 GB/T 4893.1—2005 家具表面耐冷液测定法 GB/T 4893.3—2005 家具表面耐干热测定法 GB/T 6682 分析试验室用水规格和试验方法 GB/T 6739—2006 色漆和清漆铅笔法测定漆膜硬度 GB/T 6753.1—2007 色漆、清漆和印刷油墨——研磨细度的测定 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9271 色漆和清漆标准试板 GB/T 9278 涂料试样状态调节和试验的温湿度 GB/T 9286—1998 色漆和清漆漆膜的划格试验 GB/T 9750 涂料产品包装标志 GB/T 9754—2007 色漆和清漆不含金属颜料的色漆漆膜的 20°、60° 和 85° 镜面光泽的测定 GB/T 13491 涂料产品包装通则 GB/T 15104—2006 装饰单板贴面人造板 GB/T 23983—2009 木器涂料耐黄变性测定法 3 产品分类 本标准根据紫外光（UV）固化木器涂料的主要用途，分为地板用面漆、家具等木器用面漆和通用底漆。 4 要求 产品性能应符合表 1 的要求。 表 1 要求 | 项目 | 地板用面漆 | 家具等木器用面漆 | | :--- | :--- | :--- | | 在容器中状态 | 搅拌后均匀无硬块 | 搅拌后均匀无硬块 | | 细度/μm | 35 或商定 | 清漆和透明色漆：30 或商定；色漆：40 或商定 | | 贮存稳定性（50℃, 7d） | 通过 | 通过 | | 固化性能/(mJ/cm²) | 正常 | 正常 | | 涂膜外观 | 无异常 | 无异常 | | 打磨性 | 无异常 | 无异常 | | 光泽（60°）/单位值 | 商定 | 商定 | | 耐磨性（1000g, 500r）/g | 0.010 | — | | 铅笔硬度（擦伤） | H | 2 | | 划格试验（2mm间距）/级 | 2 | 2 | | 耐干热性（(90±2)℃, 15min）/级 | 无异常 | 无异常 | | 耐水性（24h） | 无异常 | 无异常 | | 耐碱性（2h） | 无异常 | 无异常 | | 耐醇性（8h） | 无异常 | 无异常 | | 耐污染性（1h） | 无异常 | 无异常 | | 耐黄变性（168h）ΔE* | 6.0 | — | 注：“耐黄变性”项目仅限标称具有耐黄变功能的涂料品种。 5 试验方法 5.1 取样 产品按 GB/T 3186 的规定取样，也可按商定方法取样。取样量根据
