【HG化工标准】 代替 HG/T 3530-2003 工业循环冷却水污垢和腐蚀产物试样的采取和制备

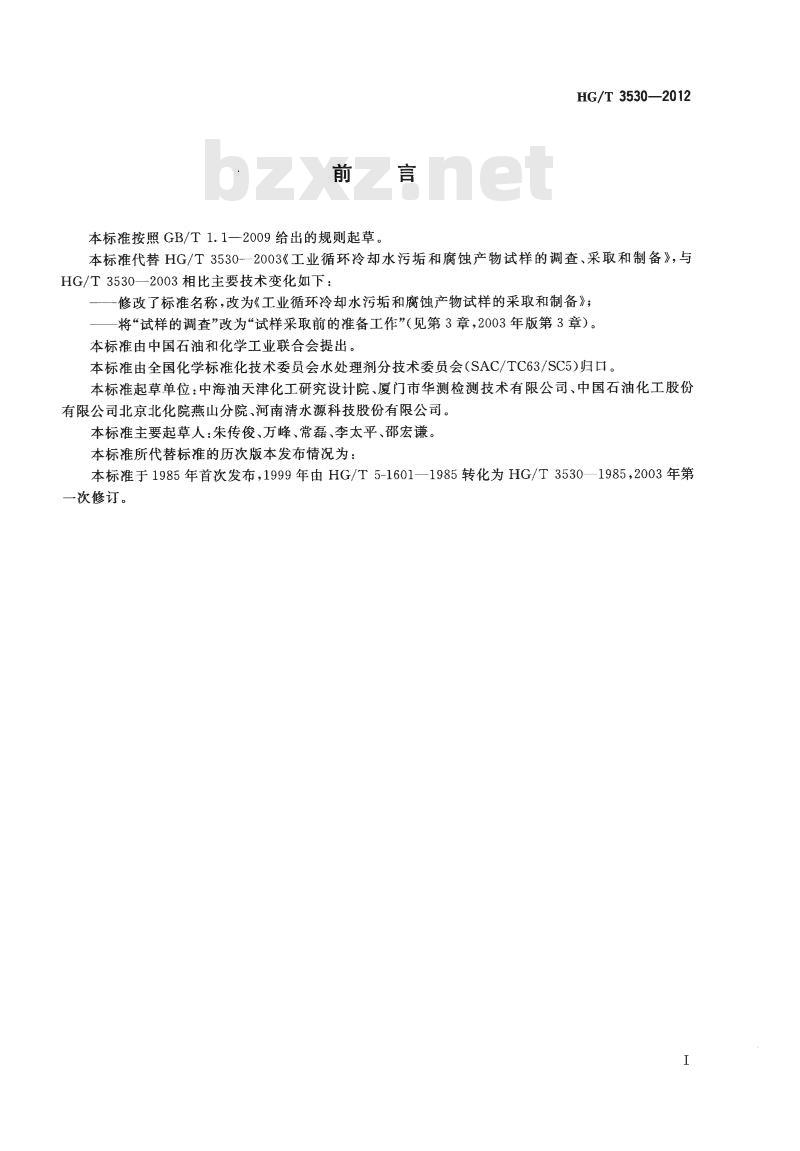

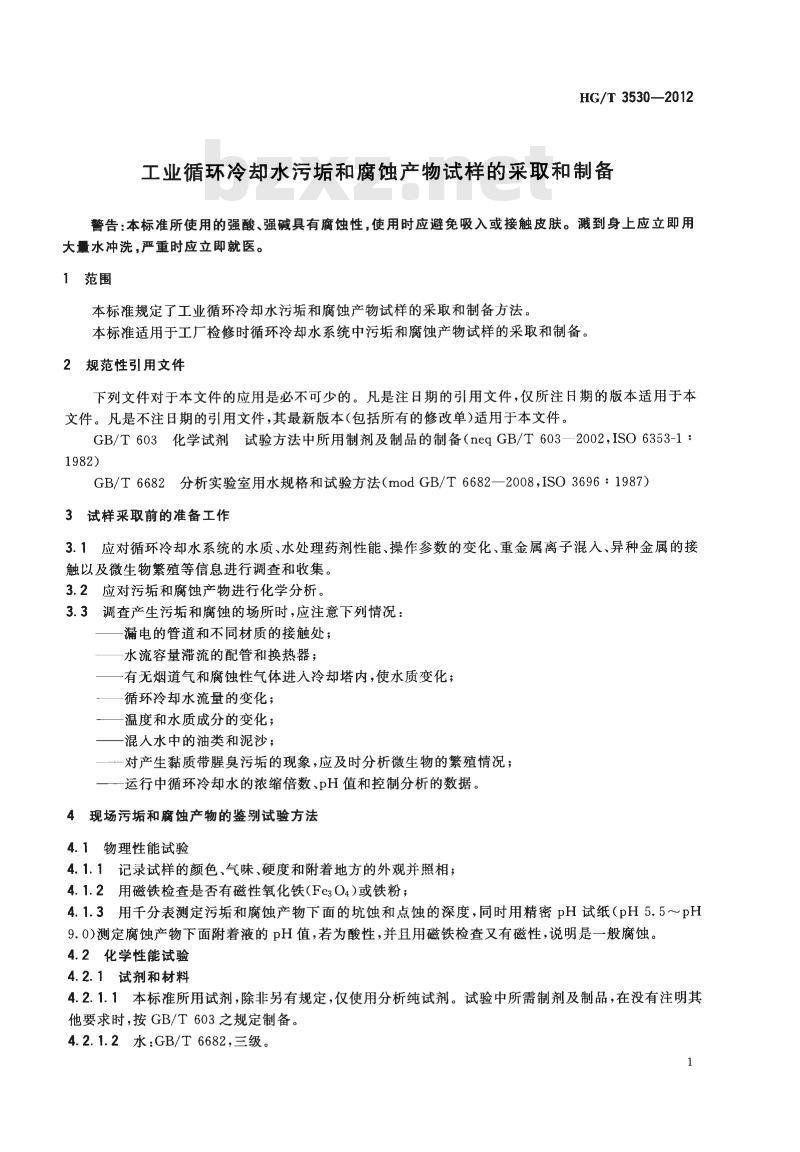

中华人民共和国化工行业标准 HG/T 3530—2012 代替 HG/T 3530—2003 工业循环冷却水污垢和腐蚀产物试样的采取和制备 Industrial circulating cooling water-Sampling and production for sludge and corrosion products 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 3530-2003《工业循环冷却水污垢和腐蚀产物试样的调查、采取和制备》，与 HG/T 3530—2003 相比主要技术变化如下：修改了标准名称，改为《工业循环冷却水污垢和腐蚀产物试样的采取和制备》；将“试样的调查”改为“试样采取前的准备工作”（见第3章，2003年版第3章）。 本标准由中国石油和化学工业联合会提出。本标准由全国化学标准化技术委员会水处理剂分技术委员会（SAC/TC63/SC5）归口。本标准起草单位：中海油天津化工研究设计院、厦门市华测检测技术有限公司、中国石油化工股份有限公司北京北化院燕山分院、河南清水源科技股份有限公司。本标准主要起草人：朱传俊、万峰、常磊、李太平、邵宏谦。本标准所代替标准的历次版本发布情况为：本标准于1985年首次发布，1999年由 HG/T 5-1601—1985 转化为 HG/T 3530—1985，2003年第次修订。 HG/T 3530—2012 工业循环冷却水污垢和腐蚀产物试样的采取和制备 警告：本标准所使用的强酸、强碱具有腐蚀性，使用时应避免吸入或接触皮肤。溅到身上应立即用大量水冲洗，严重时应立即就医。 1 范围 本标准规定了工业循环冷却水污垢和腐蚀产物试样的采取和制备方法。本标准适用于工厂检修时循环冷却水系统中污垢和腐蚀产物试样的采取和制备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 603 化学试剂试验方法中所用制剂及制品的制备 GB/T 6682 分析实验室用水规格和试验方法 3 试样采取前的准备工作 3.1 应对循环冷却水系统的水质、水处理药剂性能、操作参数的变化、重金属离子混入、异种金属的接触以及微生物繁殖等信息进行调查和收集。 3.2 应对污垢和腐蚀产物进行化学分析。 3.3 调查产生污垢和腐蚀的场所时，应注意下列情况： - 漏电的管道和不同材质的接触处； - 水流容量滞流的配管和换热器； - 有无烟道气和腐蚀性气体进入冷却塔内，使水质变化； - 循环冷却水流量的变化； - 温度和水质成分的变化； - 混入水中的油类和泥沙； - 对产生黏质带腥臭污垢的现象，应及时分析微生物的繁殖情况； - 运行中循环冷却水的浓缩倍数、pH值和控制分析的数据。 4 现场污垢和腐蚀产物的鉴别试验方法 4.1 物理性能试验 4.1.1 记录试样的颜色、气味、硬度和附着地方的外观并照相； 4.1.2 用磁铁检查是否有磁性氧化铁 (Fe3O4) 或铁粉； 4.1.3 用千分表测定污垢和腐蚀产物下面的坑蚀和点蚀的深度，同时用精密 pH 试纸 (pH 5.5～pH 9.0) 测定腐蚀产物下面附着液的 pH 值，若为酸性，并且用磁铁检查又有磁性，说明是一般腐蚀。 4.2 化学性能试验 4.2.1 试剂和材料 4.2.1.1 本标准所用试剂，除非另有规定，仅使用分析纯试剂。试验中所需制剂及制品，在没有注明其他要求时，按 GB/T 603 之规定制备。 4.2.1.2 水：GB/T 6682，三级。 4.2.1.3 硝酸银溶液：10g/L。 4.2.1.4 盐酸溶液：1:1。 4.2.1.5 氯化钡溶液：50g/L。 4.2.1.6 氨水溶液：1:1。 4.2.1.7 氢氧化钠溶液：100g/L。 4.2.1.8 乙酸溶液：1:3。 4.2.1.9 乙酸铅溶液：95g/L。称取 9.5g 乙酸铅 [Pb(CH3COO)2·3H2O] 加入 1mL 乙酸溶液，溶解后用水稀至 100mL。 4.2.1.10 精密 pH 试纸：pH 5.5～pH 9.0。 4.2.2 分析步骤 4.2.2.1 取约 0.5g 现场采集的试样，加 50mL 水，搅拌成悬浊液，取其中一部分用中速滤纸过滤，滤液和悬浊液进行如下试验： 滤液先用精密 pH 试纸检验溶液 pH 值，然后加硝酸银溶液，若溶液产生白色浑浊表明有氯离子存在。 悬浊液中加入盐酸溶液，小心加热，若残留有不溶性物质
