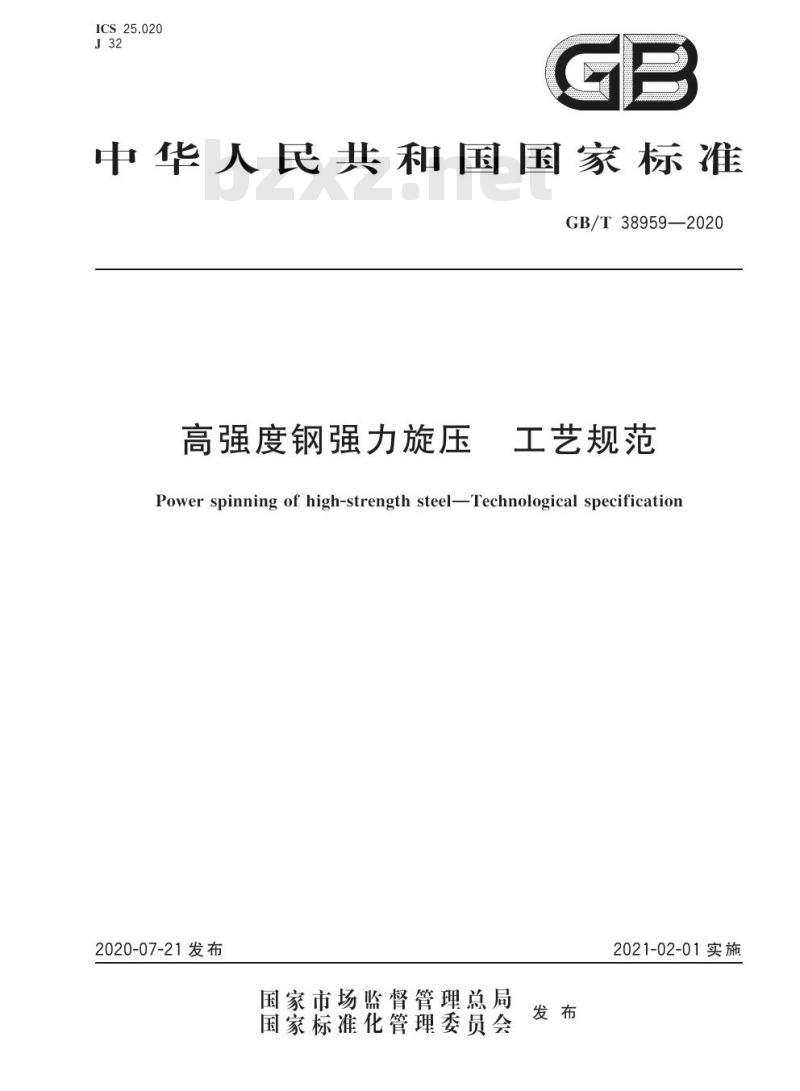

- GB/T 38959-2020 高强度钢强力旋压 工艺规范
【GB国家标准】 高强度钢强力旋压 工艺规范
本网站 发布时间:
2023-12-20 17:55:54
- GB/T 38959-2020
- 现行
标准号:
GB/T 38959-2020
标准名称:
高强度钢强力旋压 工艺规范
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 38959-2020.Power spinning of high-strength steel-Technological specification.
1范围
GB/T 38959规定了高强度钢强力旋压的工艺规范,包括工艺内容、工艺准备、旋压成形和旋后处理。
GB/T 38959适用于屈服强度在800MPa以上的合金结构钢锥形件、筒形件强力旋压工艺。
GB/T 38959不适用于热旋压工艺。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 8541锻压术语
3术语和定义
GB/T 8541界定的以及下列术语和定义适用于本文件。
3.1

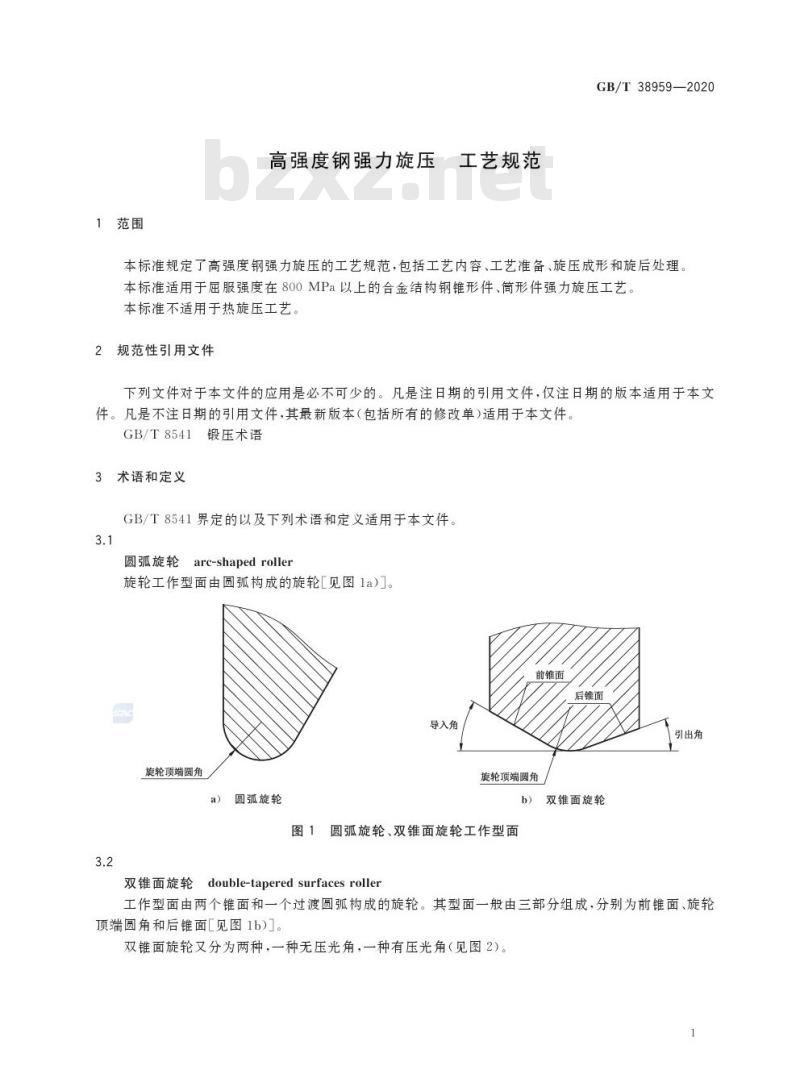

圆弧旋轮 arc-shaped roller
旋轮工作型面由圆弧构成的旋轮[见图1a]。
4.2.1.2减薄率及 旋压道次的确定
当工件总减薄率小于材料极限减薄率时,宜在一个旋压工序中成形工件;当工件总减薄率超过极限减薄率时,应采用多个旋压工序成形工件,并且各工序减薄率不应超过材料极限减薄率,同时安排中间退火工序。
旋压工序减薄率不应超过材料的极限减薄率,常用高强度钢极限减薄率见表1。根据工序减薄率的不同,可以选择相应的旋压道次,具体选择方式见表2。
4.2.3.3进给 比
对于锥形件剪切旋压,进给比宜在0.3 mm/r~2 mm/r范围进行选取;筒形件流动旋压进给比宜在0.5 mm/r~1.5 mm/r范围进行选取。
4.2.3.4旋 压攻角
剪切旋压攻角宜取芯模半锥角,旋压攻角的确定应以保证旋压过程中旋轮与毛坯、工装等不发生干涉为原则。
流动旋压攻角为零,旋轮轴线与芯模轴线平行。
流动旋压单道次减薄率不宜小于20%,剪切旋压的单道次减薄率不宜大于50%。
1范围
GB/T 38959规定了高强度钢强力旋压的工艺规范,包括工艺内容、工艺准备、旋压成形和旋后处理。
GB/T 38959适用于屈服强度在800MPa以上的合金结构钢锥形件、筒形件强力旋压工艺。
GB/T 38959不适用于热旋压工艺。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 8541锻压术语
3术语和定义
GB/T 8541界定的以及下列术语和定义适用于本文件。
3.1
圆弧旋轮 arc-shaped roller
旋轮工作型面由圆弧构成的旋轮[见图1a]。
4.2.1.2减薄率及 旋压道次的确定
当工件总减薄率小于材料极限减薄率时,宜在一个旋压工序中成形工件;当工件总减薄率超过极限减薄率时,应采用多个旋压工序成形工件,并且各工序减薄率不应超过材料极限减薄率,同时安排中间退火工序。
旋压工序减薄率不应超过材料的极限减薄率,常用高强度钢极限减薄率见表1。根据工序减薄率的不同,可以选择相应的旋压道次,具体选择方式见表2。
4.2.3.3进给 比
对于锥形件剪切旋压,进给比宜在0.3 mm/r~2 mm/r范围进行选取;筒形件流动旋压进给比宜在0.5 mm/r~1.5 mm/r范围进行选取。
4.2.3.4旋 压攻角
剪切旋压攻角宜取芯模半锥角,旋压攻角的确定应以保证旋压过程中旋轮与毛坯、工装等不发生干涉为原则。
流动旋压攻角为零,旋轮轴线与芯模轴线平行。
流动旋压单道次减薄率不宜小于20%,剪切旋压的单道次减薄率不宜大于50%。
