【GB国家标准】 钛合金等温锻造 工艺规范

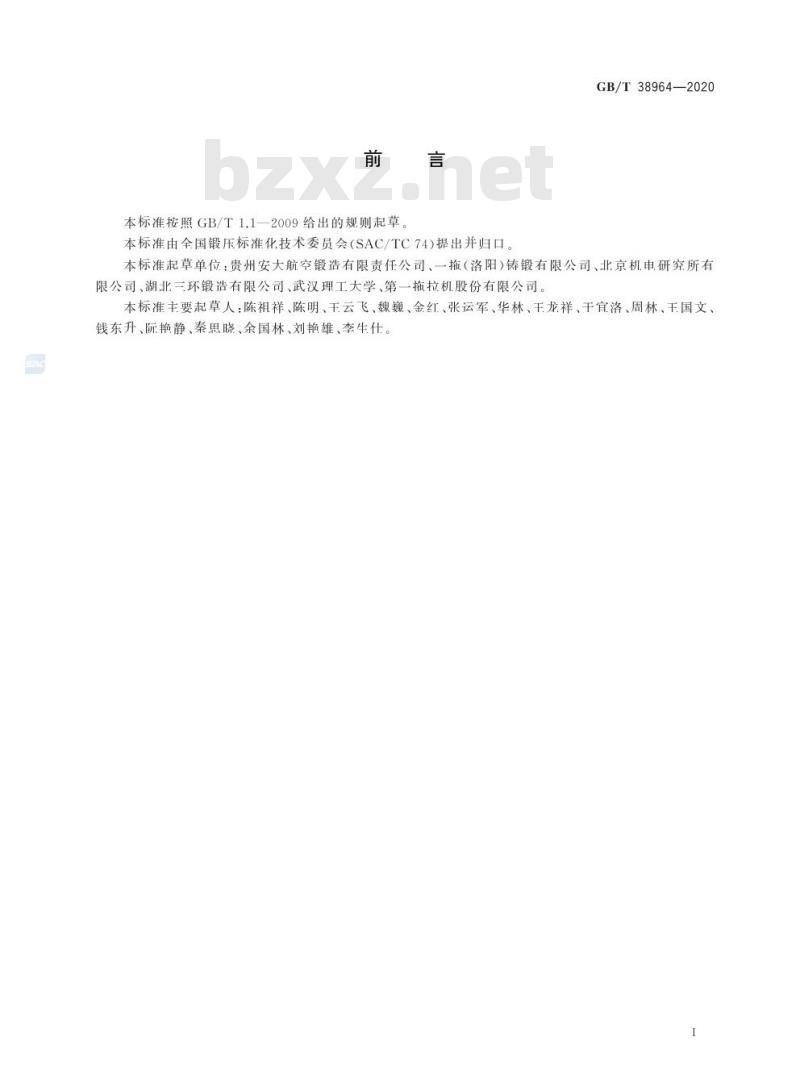

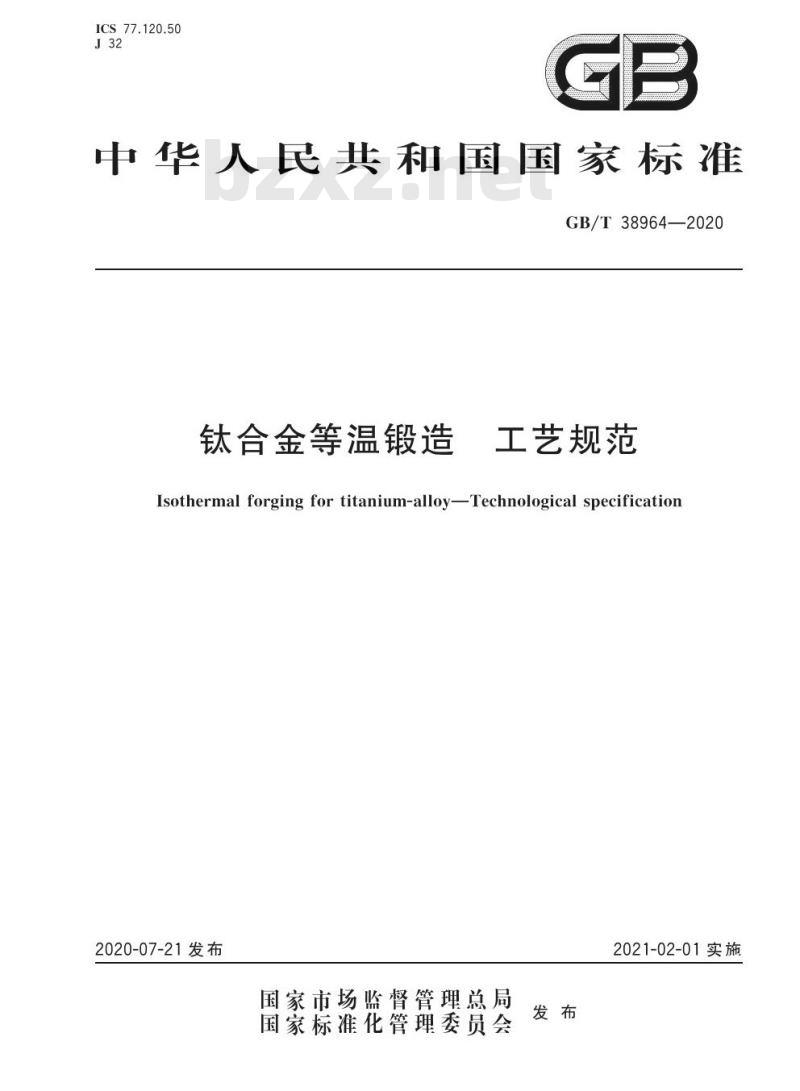

ICS77.120.50 J32 GB 中华人民共和国国家标准 GB/T38964—2020 钛合金等温锻造 工艺规范 Isothermal forging for titanium-alloy Technological specification 2020-07-21发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-02-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由全国锻压标准化技术委员会（SAC/TC74）提出并归口。本标准起草单位：贵州安大航空锻造有限责任公司、一拖（洛阳）铸锻有限公司、北京机申研究所有限公司、湖北三环锻造有限公司、武汉理工大学、第一拖拉机股份有限公司。本标准主要起草人：陈祖祥、陈明、王云飞、魏巍、金红、张运军、华林、干龙祥、干宜洛、周林、干国文、钱东升、阮艳静、秦思晓、余国林、刘艳雄、李生仕。 1 范围 本标准规定了钛合金等温锻件（以下简称“锻件”）的工艺规范，包括总则、要求及工艺过程。本标准适用于钛合金等温锻造工艺的制定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T2965 钛及钛合金棒材 GB/T8541 锻压术语 GB/T9452—2012 热处理炉有效加热区测定方法 GB/T16598 钛及钛合金饼和环 GB/T23605 钛及钛合金β转变温度测定方法 3 术语和定义 GB/T8541界定的以及下列术语和定义适用于本文件。 3.1 钛合金α+β锻造：钛合金在β转变温度（Tβ）以下20℃～50℃加热后进行锻造，获得双态组织或等轴组织。 3.2 钛合金近β锻造：钛合金在β转变温度（Tβ）以下10℃～20℃加热后进行锻造，通常获得初生α相含量为15%～30%的双态组织。 3.3 钛合金准β锻造：钛合金在β转变温度（Tβ）以下10℃预热后随炉升温至β转变温度（Tβ）以上30℃短时加热后锻造，获得初生α相含量不大于15%的网篮组织或双态组织。 3.4 钛合金β锻造：钛合金在β转变温度（Tβ）以上10℃或更高温度下加热后进行锻造，通常获得网篮组织或片状组织。 3.5 钛合金等温锻造：在模锻过程中保持坯料温度恒定不变的锻造方法，一般模具温度为工件温度的95%～100%，保压时间通常为60s～900s。 4 总则 4.1 工艺流程：钛合金等温锻造一般流程包括坯料制备、坯料预热、模具预热、模具润滑、坯料润滑、等温锻造、模具加热、坯料加热及锻件与模具冷却等过程。 4.2 锻件设计：设计时应考虑出模、成形难度及坯料定位，并分析变形量对组织的影响；与热模锻相比，可适当减小余量、公差、圆角半径及模锻斜度；宜采用数字模拟技术优化变形、温度与应力分布；分模面一般设置在最大轮廓处，并结合顶出装置防止脱模困难。 4.3 设备压力计算：锻造设备工作液体压力按公式计算，其中工作压力与变形条件系数、坯料体积系数、投影面积及变形温度下屈服应力相关。一般变形条件系数取1.5，体积系数按坯料体积范围选取。
