【HG化工标准】 遇油、遇水自膨胀橡胶封隔器

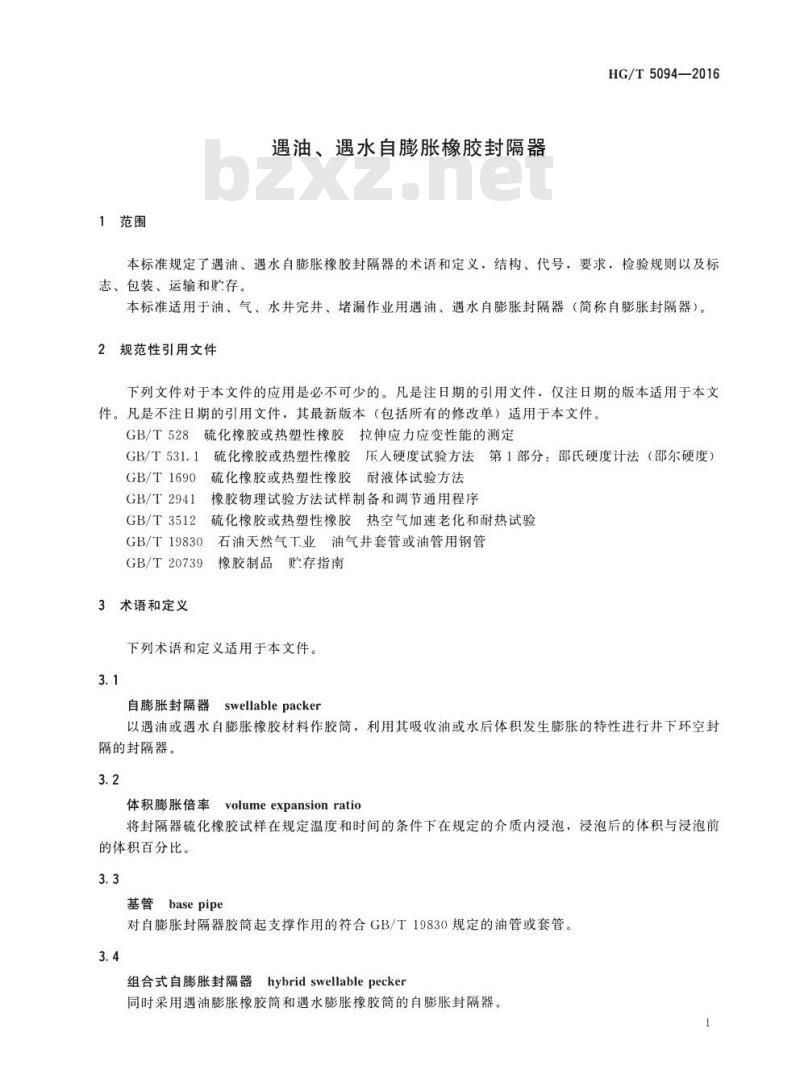

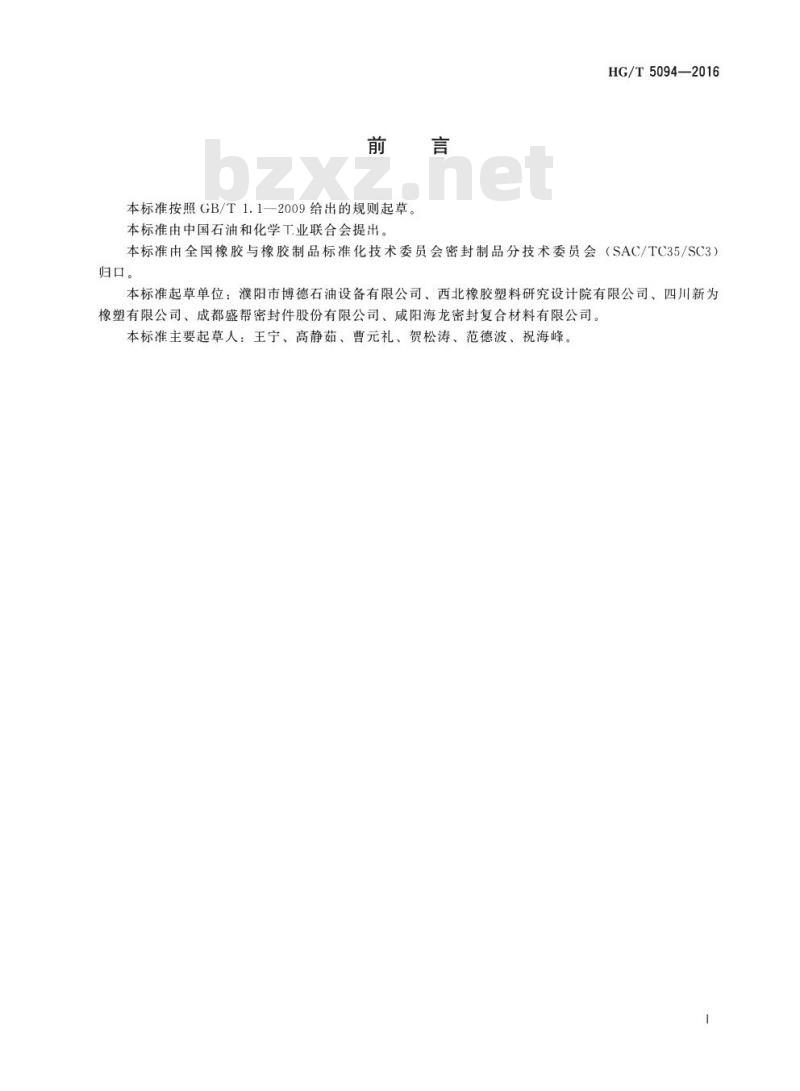

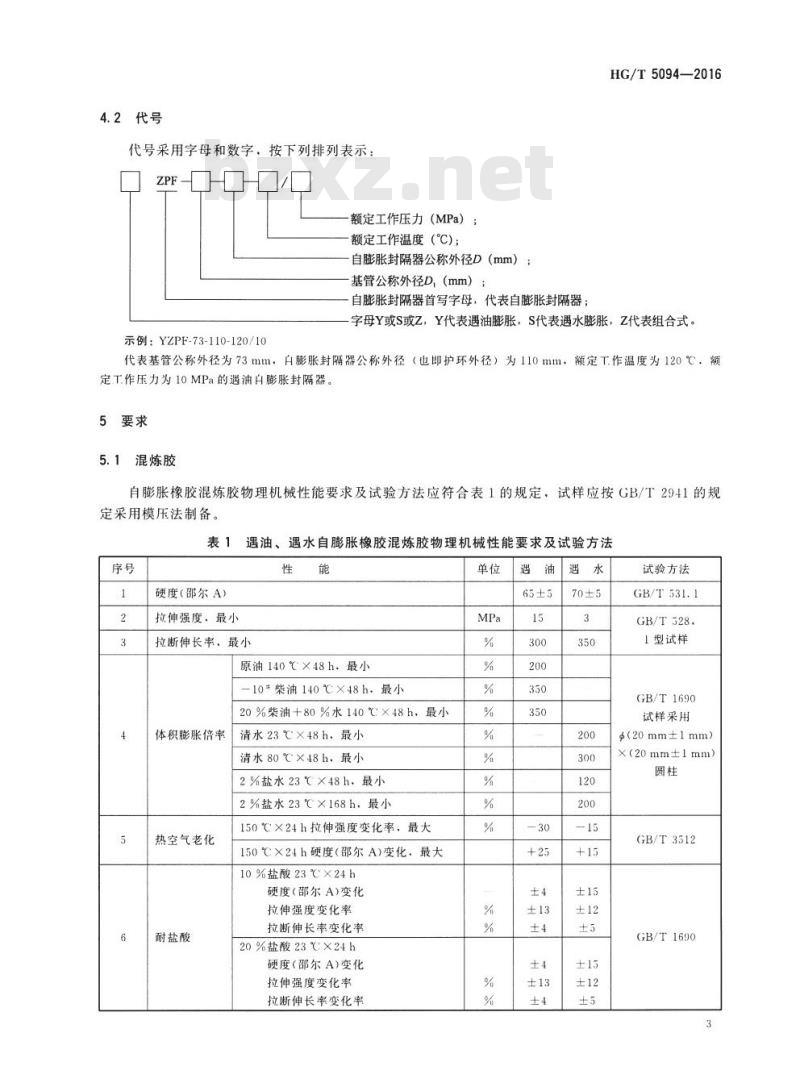

中华人民共和国化工行业标准 HG/T5094—2016 遇油、遇水自膨胀橡胶封隔器 Oil and water swellable packer 发布日期：2016-10-22 实施日期：2017-04-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会（SAC/TC35/SC3）归口。 本标准起草单位：濮阳市博德石油设备有限公司、西北橡胶塑料研究设计院有限公司、四川新为橡塑有限公司、成都盛帮密封件股份有限公司、咸阳海龙密封复合材料有限公司。 本标准主要起草人：王宁、高静茹、曹元礼、贺松涛、范德波、祝海峰。 1 范围 本标准规定了遇油、遇水自膨胀橡胶封隔器的术语和定义，结构、代号，要求，检验规则以及标志、包装、运输和贮存。 本标准适用于油、气、水井完井、堵漏作业用遇油、遇水自膨胀封隔器（简称自膨胀封隔器）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：布氏硬度计法（布氏硬度） GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T 2941 橡胶物理试验方法试样制备和调节通用程序 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 19830 石油天然气工业油气井套管或油管用钢管橡胶制品贮存指南 GB/T 20739 3 术语和定义 下列术语和定义适用于本文件。 3.1 自膨胀封隔器 (Swellable packer) 以遇油或遇水自膨胀橡胶材料作胶筒，利用其吸收油或水后体积发生膨胀的特性进行井下环空封隔的封隔器。 3.2 体积膨胀倍率 (Volume expansion ratio) 将封隔器硫化橡胶试样在规定温度和时间的条件下在规定的介质内浸泡，浸泡后的体积与浸泡前的体积百分比。 3.3 基管 (Base pipe) 对自膨胀封隔器胶筒起支撑作用的符合 GB/T 19830 规定的油管或套管。 3.4 组合式自膨胀封隔器 (Hybrid swellable packer) 同时采用遇油膨胀橡胶筒和遇水膨胀橡胶筒的自膨胀封隔器。 4 结构、代号 4.1 结构 整体式自膨胀封隔器结构示意图见图1。 说明： L：自膨胀封隔器总长； Dt：胶筒总长； D：自膨胀封隔器外径（即护环处的外径）； D1：基管公称外径。 组成部件包括：套管接箍、护环、胶筒、基管。 分段式自膨胀封隔器结构示意图见图2。 说明： L：自膨胀封隔器总长； Dt：胶筒总长； D：自膨胀封隔器外径（即护环处的外径）； D1：基管公称外径。 组成部件包括：套管接箍、前护环、胶筒、隔环、后护环、变径接箍、基管。 4.2 代号 代号采用字母和数字按下列排列表示，包含额定工作压力（MPa）、额定工作温度（℃）、自膨胀封隔器公称外径D（mm）、基管公称外径D1（mm）以及自膨胀封隔器首写字母。 字母Y或S或Z，Y代表遇油膨胀，S代表遇水胀，Z代表组合式。 示例：YZPF-73-110-120/10 代表基管公称外径为73mm，自膨胀封隔器公称外径（即护环外径）为110mm，额定工作温度为120℃，额定工作压力为10MPa的遇油自膨胀封隔器。 5 要求 5.1 混炼胶 自膨胀橡胶混炼胶物理机械性能要求及试验方法应符合表1的规定，试样应按 GB/T 2941 的规定采用模压法制备。 表1 遇油、遇水自膨胀橡胶混炼胶物理机械性能要求及试验方法 序号 | 性能 | 要求及试验方法 1 | 硬度（邵尔A） | 2 | 拉伸强度，最小 | 3 | 拉断伸长率，最小 | 4 | 体积膨胀倍率 | - 原油 (140℃×48h) 最小 - 柴油 (140℃×48h) 最小 - 柴油+80%水 (140℃×48h) 最小 - 清水 (23℃×48h) 最小 - 清水 (80℃×48h) 最小 - 2%盐水 (23℃×48h) 最小 - 2%盐水 (80℃×48h) 最小
