【GB国家标准】 船舶和海上技术 船用雷达反射器第2部分:主动型

ICS47.020.70

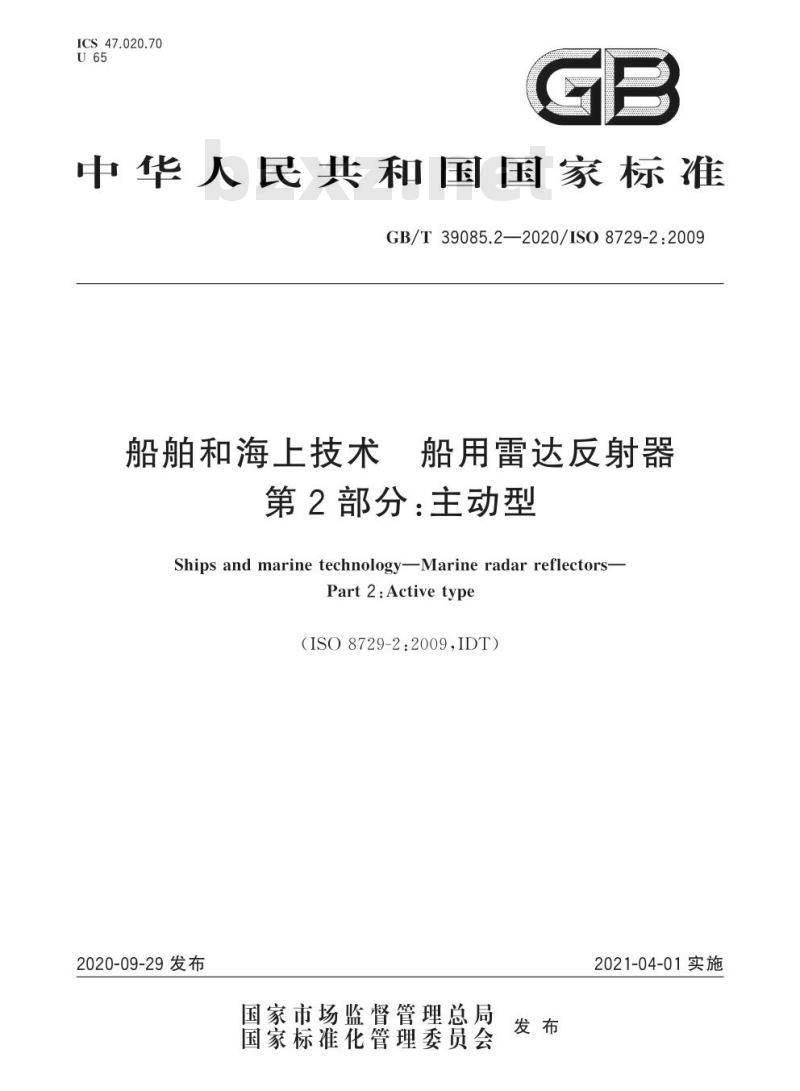

中华人民共和国国家标准
GB/T39085.2—2020/IS08729-2:2009船舶和海上技术
船用雷达反射器
第2部分：主动型
Ships and marine technologyMarine radar reflectors-Part2:Activetype
(ISO 8729-2:2009,IDT)
2020-09-29发布
国家市场监督管理总局
国家标准化管理委员会
2021-04-01实施

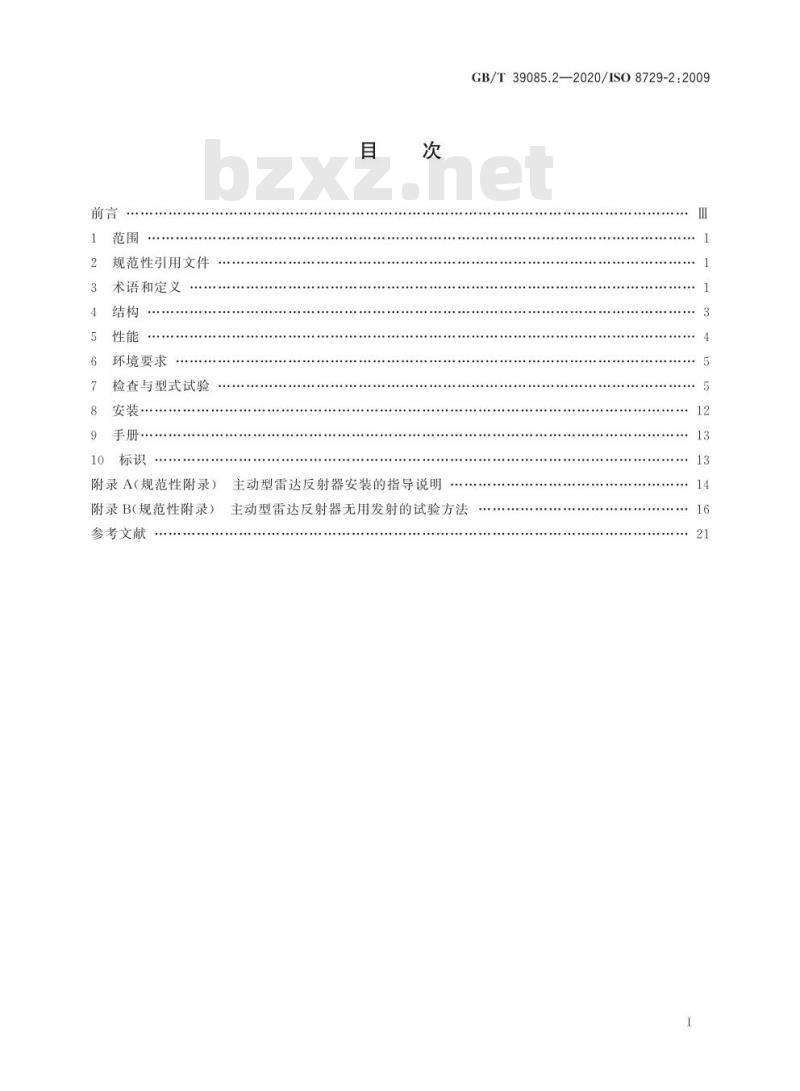

规范性引用文件
术语和定义
环境要求
检查与型式试验bzxz.net
安装·
10标识
附录A（规范性附录）
附录B（规范性附录）
参考文献
主动型雷达反射器安装的指导说明主动型雷达反射器无用发射的试验方法GB/T39085.2—2020/ISO8729-2:200912

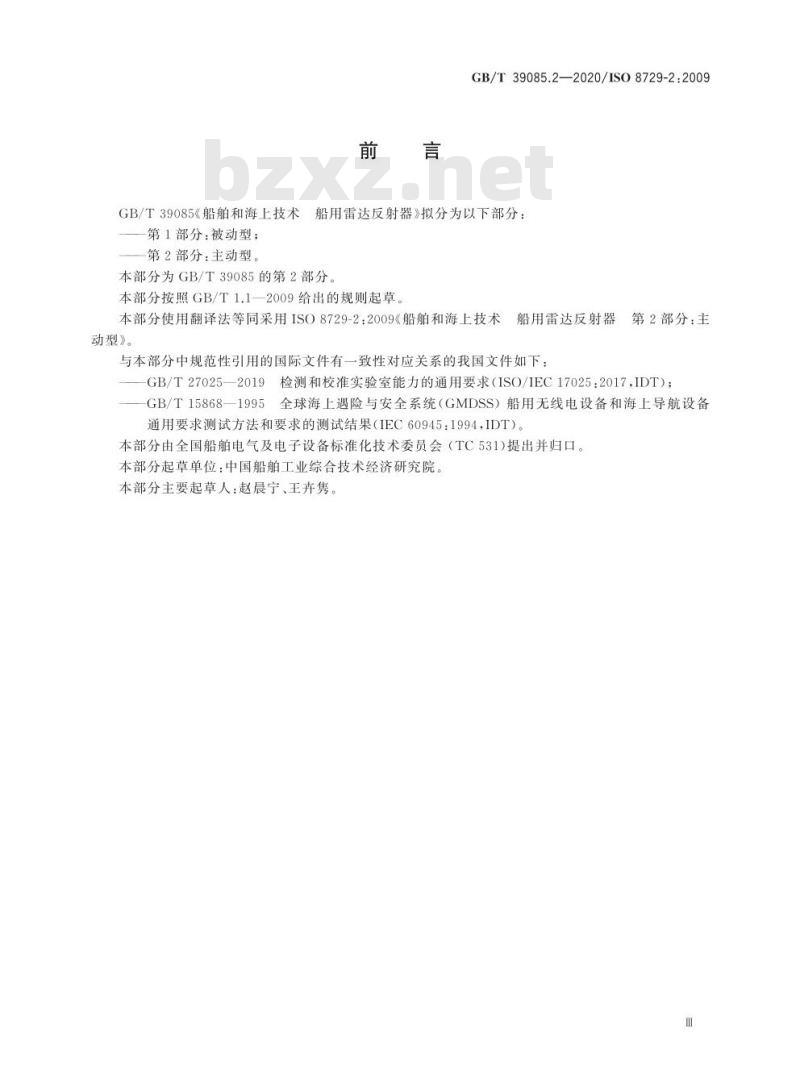

GB/T39085.2—2020/IS08729-2:2009GB/T39085《船舶和海上技术船用雷达反射器》拟分为以下部分：第1部分：被动型；
第2部分：主动型。
本部分为GB/T39085的第2部分
本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用ISO8729-2：2009《船舶和海上技术船用雷达反射器第2部分：主
动型》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：9检测和校准实验室能力的通用要求（ISO/IEC17025:2017,IDT）；-GB/T27025—2019
GB/T15868—1995
5全球海上遇险与安全系统（GMDSS）船用无线电设备和海上导航设备通用要求测试方法和要求的测试结果（IEC60945：1994，IDT）。本部分由全国船舶电气及电子设备标准化技术委员会（TC531)提出并归口。本部分起草单位：中国船舶工业综合技术经济研究院、本部分主要起草人：赵晨宁、王卉隽。日
1范围
GB/T39085.2—2020/IS08729-2:2009船舶和海上技术船用雷达反射器第2部分：主动型
通常，由玻璃纤维增强塑料（glassfibrereinforcedplastic，GRP）建造的小型船舶可能不利于雷达信号的反射。在雷达作为海上船舶使用的主要观测工具的情况下，国际海事组织认为，在GB/T39085的本部分中，150GT以下的小型船舶有必要配备雷达反射器以增强其雷达回波，从而提高船舶对雷达的可见性。
根据IMOMSC.164（78)决议的要求，本部分规定了雷达反射器的最低要求，旨在提高小型船舶的雷达回波。
本部分为该类雷达反射器的结构、性能、试验、检查和安装提供了规范。注：从IMOMSC.164(78)决议中摘录的要求以斜体印刷。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。ISO17025检测和校准实验室能力的通用要求（Generalrequirementsforthecompetenceoftestingand calibration laboratories）IEC60945海上导航和无线电通信设备和系统通用要求试验方法和要求的试验结果（Marinenavigation and radiocommunication equipment and systems-General requirements-Methods oftesting and required test results)ITU-RSM.329杂散域中的无用发射（Unwantedemissionsinthespuriousdomain）ITU-RSM.1541带外域的无用发射（Unwantedemissionsintheout-of-banddomain）3术语和定义
下列术语和定义适用于本文件。3.1
雷达反射器
radar reflector
为雷达散射截面积小的船舶增强雷达回波所设计的装置。3.2
activeradarreflector
主动型雷达反射器
采用接收、放大和重发雷达信号的方式以增强其回波的装置。注：主动型雷达反射器通常也称为雷达目标增强器（radartargetenhancer，RTE）3.3
雷达散射截面积
radarcrosssection;RCS
等效于回波面积，其值为在规定方向上单位立体角内的散射功率与从规定方向人射的平面波的单位面积功率之比的4元倍。
GB/T39085.2—2020/ISO8729-2:2009注：RCS与雷达使用频率和反射器的三维取向有关。发射机和接收波束的极化影响反射器的有效雷达散射截面积。
水平面极坐标方向性图azimuthalpolardiagram反射器的RCS与环绕其垂直轴的方位角关系的极坐标图。注：可以从任意倾角生成这些图表。3.5
在水平面极坐标方向性图中RCS值的明显下降3.6
statedperformancelevel;SPL
规定性能等级
在反射性能的技术测量期间从测量数据集(即水平面极坐标方向性图)计算的性能等级注1：SPL为空值宽度10\的RCS值（见图1)，如果有多个宽度至少为10°的空值，则SPL为其中RCS的最小值注2：如果水平面极坐标方向性图上没有宽度为10°的空值，则SPL为超过280°方位角的RCS3.7
self-oscillation
自激振荡
当主动型反射器的接收天线和发射天线发生随机耦合，或通过接近的反射表面随机耦合时，在两者间发生反馈的现象。
注：自激振荡的设备被看作是不稳定的。3.8
saturation
主动型雷达反射器发射其能达到的最大功率的状态。注1：饱和状态发生时的功率称为饱和功率，注2：到询问雷达发生饱和位置的距离是与雷达功率、反射器总增益和反射器最大功率相关的函数。2
说明：
一方位角；
雷达散射截面积；
规定性能等级；
宽度≤10°的空值；
距离≥20°的空值间距。
4结构
4.1总体布置
GB/T39085.2—2020/IS08729-2:2009270°
图1规定性能等级的定义
主动型雷达反射器应包含一个（或多个)接收天线，一个（或多个)能够在X波段和S波段上交叉工作的放大器和一个（或多个）发射天线。通常还可能有相关控制盒，其功能是打开和关闭设备，并向用户指示设备正在工作
4.2结构和材料
雷达反射器使用的材料应具有足够的强度和良好的质量，以使反射器能够在海况、振动、湿度和温度变化等海洋环境条件下保持反射性能。宜避免使用黑色金属。4.3反射器的封闭尺寸
反射器的尺寸不宜超过0.05m3。4.4反射器的重量
反射器的重量宜尽可能轻，从而尽量减小其对小型船舶稳定性的影响。3
