【HG化工标准】 有机硅灌封胶

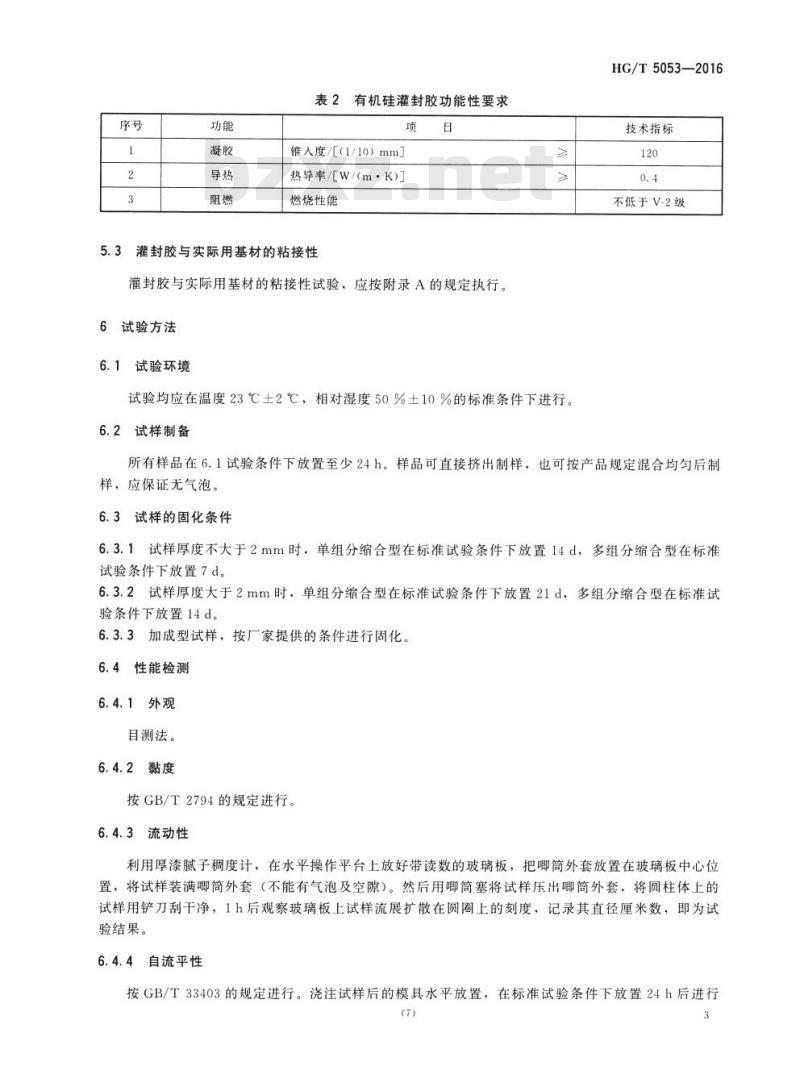

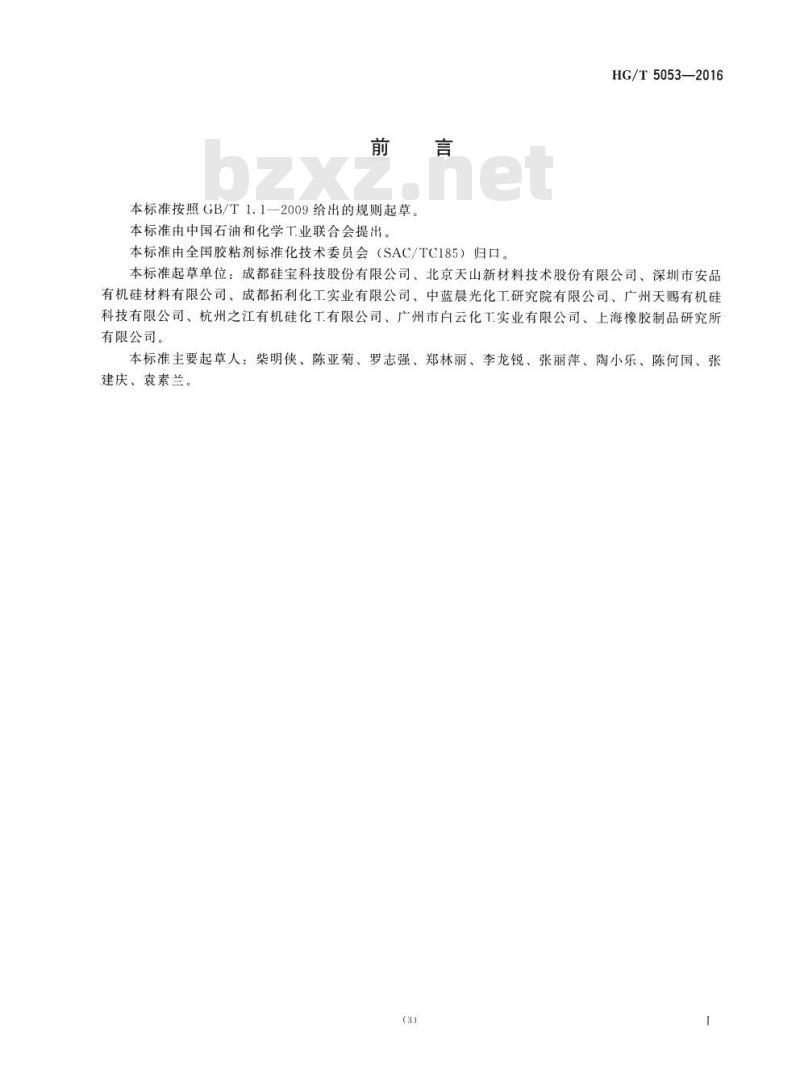

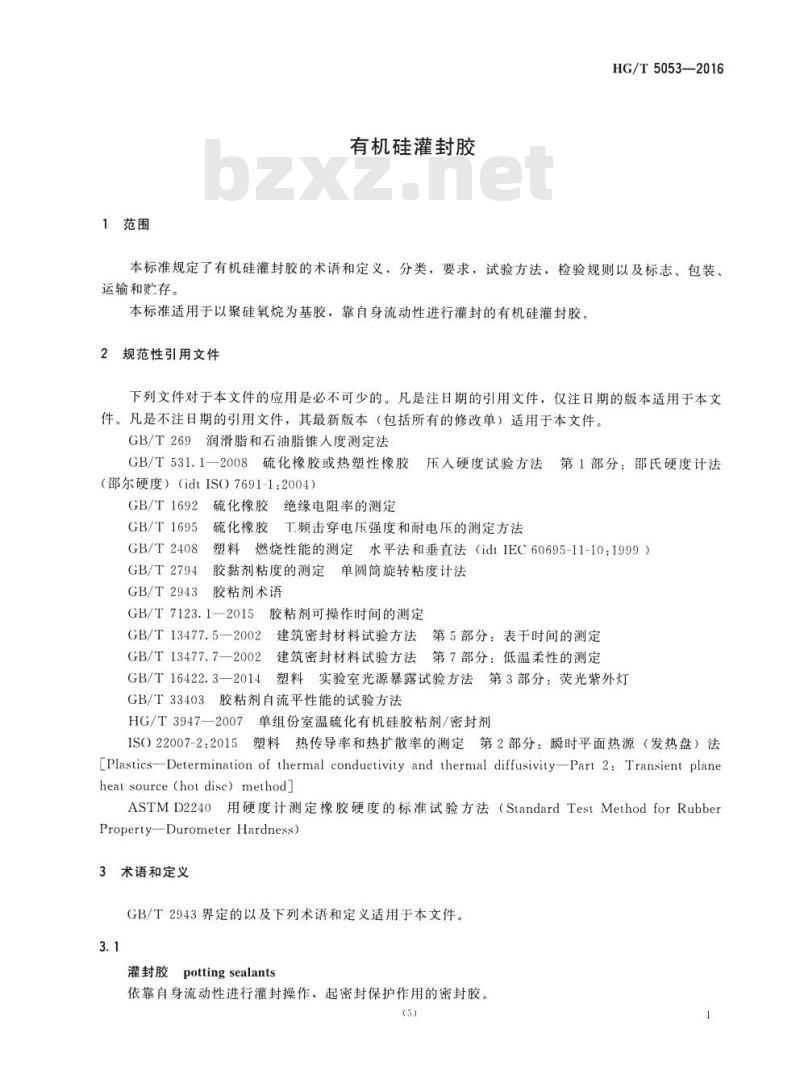

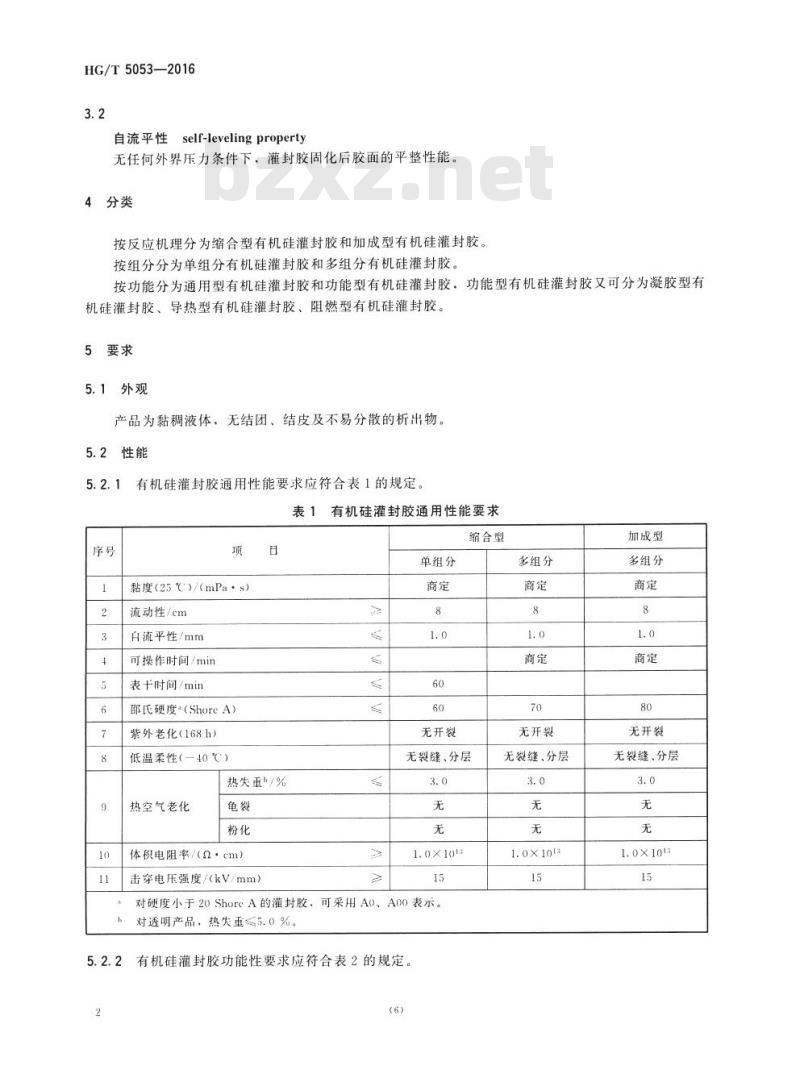

HG/T5053—2016 有机硅灌封胶 Potting sealants of silicone 发布日期：2016-10-22 实施日期：2017-04-01 中华人民共和国化工行业标准 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国胶粘剂标准化技术委员会（SAC/TC 185）归口。 本标准起草单位：成都硅宝科技股份有限公司、北京天山新材料技术股份有限公司、深圳市安品有机硅材料有限公司、成都拓利化工实业有限公司、中蓝晨光化工研究院有限公司、广州天赐有机硅科技有限公司、杭州之江有机硅化工有限公司、广州市白云化工实业有限公司、上海橡胶制品研究所有限公司。 本标准主要起草人：柴明侠、陈亚菊、罗志强、郑林丽、李龙锐、张丽萍、陶小乐、陈何国、张建庆、袁素兰。 1 范围 本标准规定了有机硅灌封胶的术语和定义，分类，要求，试验方法，检验规则以及标志、包装、运输和贮存。 本标准适用于以聚硅氧烷为基胶，靠自身流动性进行灌封的有机硅灌封胶。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 269 润滑脂和石油脂锥入度测定法 GB/T 531.1-2008 硫化橡胶或热塑性橡胶交压硬度试验方法（邵氏硬度）（ISO 7691-1:2004） GB/T 1692 硫化橡胶绝缘电阻率的测定 GB/T 1695 硫化橡胶工频击穿电压强度和耐电压的测定方法 第1部分：邵氏硬度计法 GB/T 2408 塑料燃烧性能的测定水平法和垂直法（IEC 60695-11-10:1999） GB/T 2794 胶黏剂粘度的测定单圆筒旋转粘度计法 GB/T 2943 胶粘剂术语 GB/T 7123.1—2015 胶粘剂可操作时间的测定 GB/T 13477.5—2002 建筑密封材料试验方法 第5部分：表干时间的测定 GB/T 13477.7—2002 建筑密封材料试验方法 第7部分：低温柔性的测定 GB/T 16422.3—2014 塑料实验室光源暴露试验方法 第3部分：荧光紫外灯 GB/T 33403 胶黏剂自流平性能的试验方法 HG/T 3947—2007 单组份室温硫化有机硅胶粘剂/密封剂 ISO 22007-2:2015 塑料热传导率和热扩散率的测定 第2部分：瞬时平面热源（发热盘）法 ASTM D2240 用硬度计测定橡胶硬度的标准试验方法 3 术语和定义 GB/T 2943界定的以及下列术语和定义适用于本文件。 3.1 灌封胶 (potting sealants)：依靠自身流动性进行灌封操作，起密封保护作用的密封胶。 3.2 自流平性 (self-leveling property)：无任何外界压力条件下，灌封胶固化后胶面的平整性能。 4 分类 按反应机理分为缩合型有机硅灌封胶和加成型有机硅灌封胶。 按组分分为单组分有机硅灌封胶和多组分有机硅灌封胶。 按功能分为通用型有机硅灌封胶和功能型有机硅灌封胶，功能型有机硅灌封胶又可分为凝胶型有机硅灌封胶、导热型有机硅灌封胶、阻燃型有机硅灌封胶。 5 要求 5.1 外观 产品为黏稠液体，无结团、结皮及不易分散的析出物。 5.2 性能 5.2.1 有机硅灌封胶通用性能要求应符合表1的规定。 表1 有机硅灌封胶通用性能要求（缩合型、单组分） 1. 黏度（25℃）/ (mPa·s)：[商定] 2. 流动性 / cm：8 3. 自流平性 / mm：1.0 4. 可操作时间 / min：60 5. 表干时间 / min：60 6. 邵氏硬度 (Shore A)：[商定] 7. 紫外老化 (168h)：无开裂，无裂缝、分层 8. 低温柔性 (-40℃)：3.0 9. 热失重 / %：无 10. 热空气老化：无 11. 体积电阻率 / (Ω·cm)：≥1.0×10^15 12. 击穿电压强度 / (kV/mm)：[商定] 注：对硬度小于20 Shore A的灌封胶，可采用A0、A00表示。
