【HG化工标准】 喷墨计算机直接制版(CTP)墨水

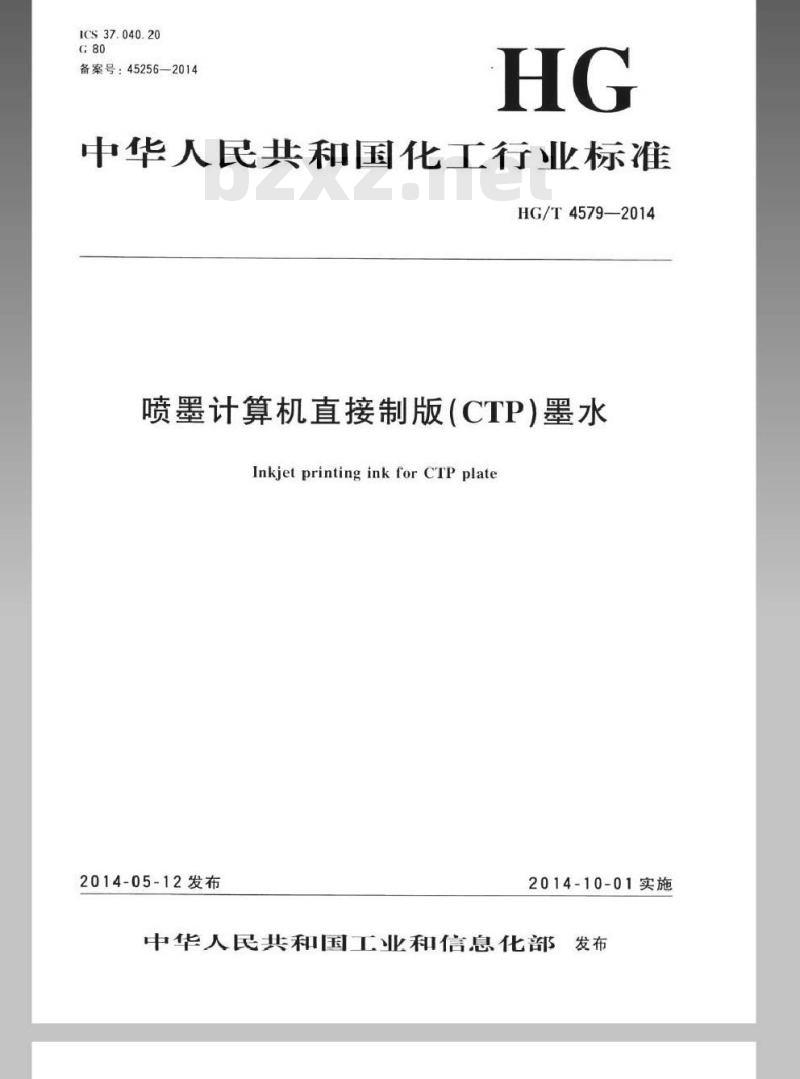

HG/T 4579—2014 中华人民共和国化工行业标准 喷墨计算机直接制版（CTP）墨水 Inkjet printing ink for CTP plate 发布日期：2014-05-12 实施日期：2014-10-01 中华人民共和国工业和信息化部发布 前言 本标准由中国石油和化学工业联合会提出。本标准由全国数码影像材料与数字印制材料标准化技术委员会（SAC/TC 432）提出。 本标准起草单位：廊坊开发区普瑞特科工贸有限公司、中国科学院化学研究所。 本标准起草人：李三保、石深泉、沈苏、宋延林。 1 范围 本标准规定了喷墨计算机直接制版（CTP）墨水的技术要求、检验方法、检验规则，以及包装、贮存和运输的要求。 本标准适用于通过加热固化的喷墨计算机直接制版（CTP）版材制版的喷墨计算机直接制版（CTP）墨水。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 GB/T 191 包装 储运 图示 标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检验的逐批检验抽样计划 GB/T 6388 运输包装 收发货标志 QB/T 2730.1 2005 喷墨打印墨水 第1部分：喷墨打印机墨水 HG/T 4578 2014 喷墨计算机直接制版（CTP）版材 术语和定义 3 术语和定义 下列术语和定义适用于本标准。 3.1 喷墨打印 inkjet printing 将墨滴以非接触方式在接受物上形成影像的过程。 3.2 喷墨打印墨水 ink for inkjet printing 用于喷墨打印机喷墨打印的墨水。 4 技术要求 4.1 性能指标 产品性能应符合表1规定的指标。 表1 性能指标要求： 1. 表面张力 / (mN/m)：20~50 2. 黏度 / (mPa·s)：2.0~7.0 3. 电导率 / (μS/cm)：≤0.8×10¹ 4. 色度：ΔE ≤ 3 5. 打印稳定性：打印色块不得出现脱靶、条道、断线的弊病；测试打印头不得出现堵头现象；连续打印10天能正常打印，效果与上同。在符合HG/T 4578—2014要求的版材上打印，然后加热固化，该版上机印制6万印不掉版，印刷品黑色实体密度为1.20~1.50。 6. 热固化性：符合HG/T 4578—2014喷墨计算机直接制版（CTP）版材的要求。 7. 耐寒性：在-20℃±1℃的低温温箱中放置24h后取出，恢复到常温，按照5.1~5.7的项进行测试，符合指标要求。 8. 经时老化：40℃±1℃，降温120h不变质。 4.2 卫生安全性 4.2.1 产品中不得人为加入下列物质：铅（Pb）、镉（Cd）、汞（Hg）、硒（Se）、砷（As）、锑（Sb）、六价铬等元素及其化合物。 4.2.2 应符合表2规定的限量要求。 表2 限量要求 (mg/kg)： 铅 (Pb): 100；镉 (Cd): 90；汞 (Hg): 75；硒 (Se): ≤60；砷 (As): ≤60。 4.3 外观 墨水的色相应与水外包装上的标签一致，墨水应是均匀的液体。 4.4 主要包装质量 产品主要包装质量应符合表3的要求。 表3 包装要求： 容量误差：±1% 密封性：倒置、运输和搬运过程中都不渗漏。 5 检验方法 5.1 表面张力的测定 5.1.1 仪器及材料 毛细刻度玻璃管、滴定表面张力仪、滴数与表面张力对照表（图）。 5.1.2 检验程序和结果 用吸管吸取被测墨水倒入毛细刻度玻璃管内，待水自然滴下至下管下刻度后开始记滴数，至墨水滴至下下刻度时止，记下的滴数与表面张力对照表（图）对比即得出表面张力。单位为毫牛顿每米（mN/m）。结果应符合表1的要求。 5.2 黏度的测定 5.2.1 仪器及材料 旋转式黏度计（注意选择好相应黏度的旋转式黏度计）：测量范围1mPa·s~10^3 mPa·s，误差±1.0%。恒温装置：精度±1℃。 5.2.2 检验程序和结果 将被测墨水恒温至25℃，再按照旋转式黏度计的说明书和操作规程进行黏度的测量。结果应符合表1的要求。 5.3 电导率的测定 5.3.1 仪器及材料 电导率仪：测量范围0μS/cm~10^5 μS/cm，误差±1.5%。 5.3.2 测量程序和结果 按照电导率仪的说明书和操作规程进行电导率的测量。结果应符合表1的要求。 5.4 色度的测定 检测方法按QB/T 2730.1-2005的规定执行。结果应符合表1的要求。 5.5 打印稳定性 （此处内容未完全识别）
