【GB国家标准】 可伸缩式全回转舵桨装置安装与调试规程

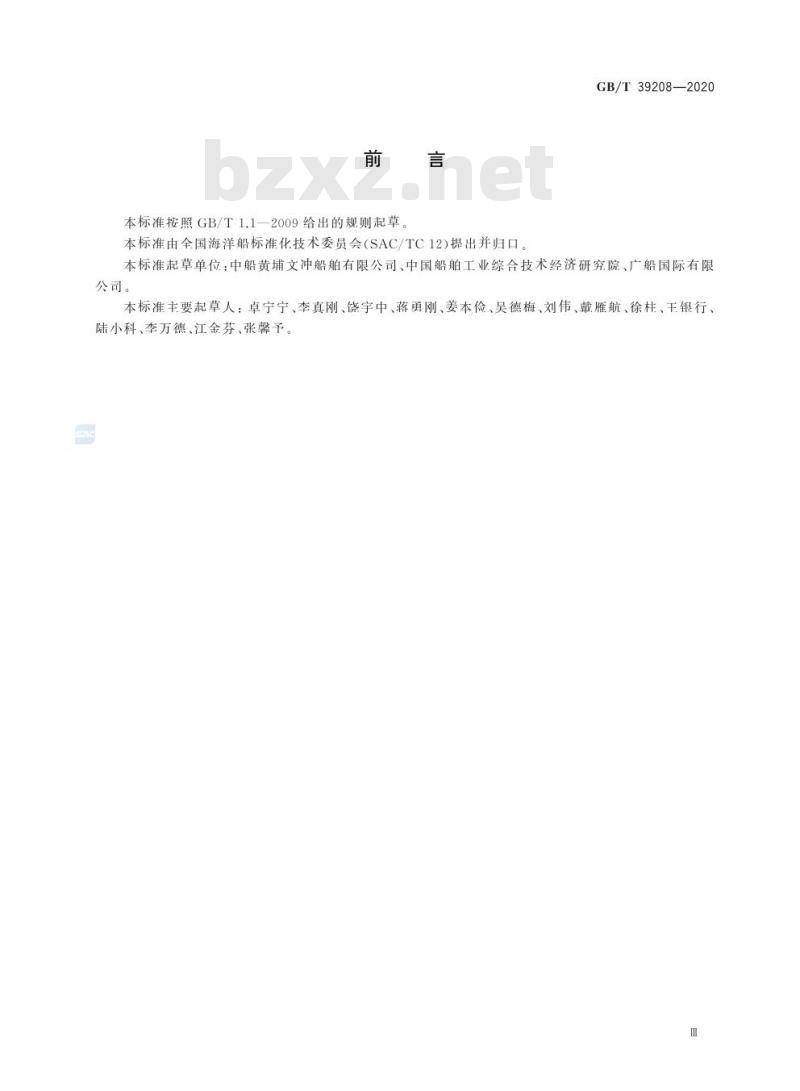

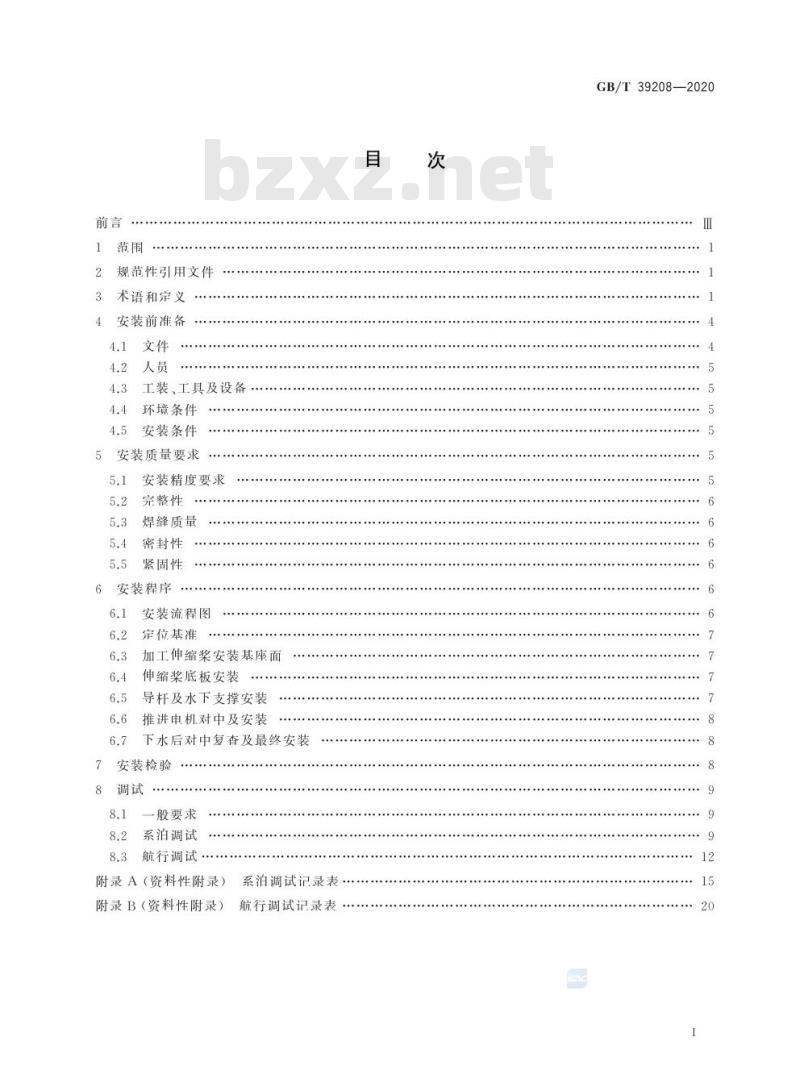

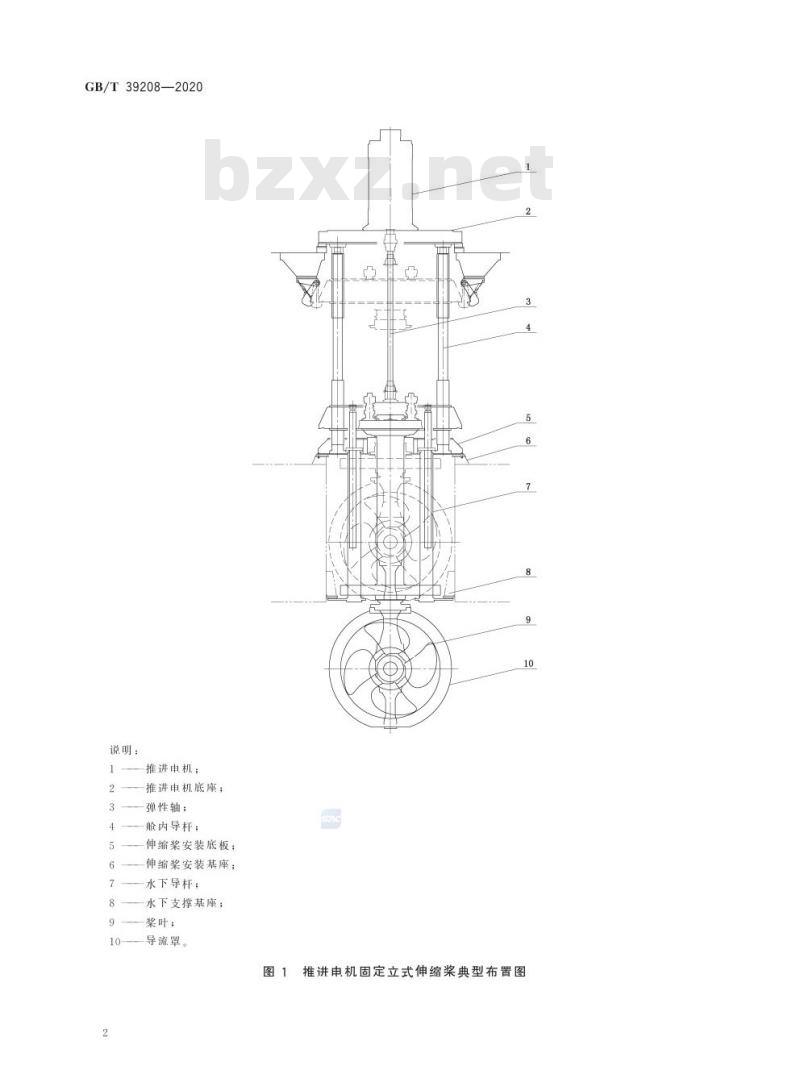

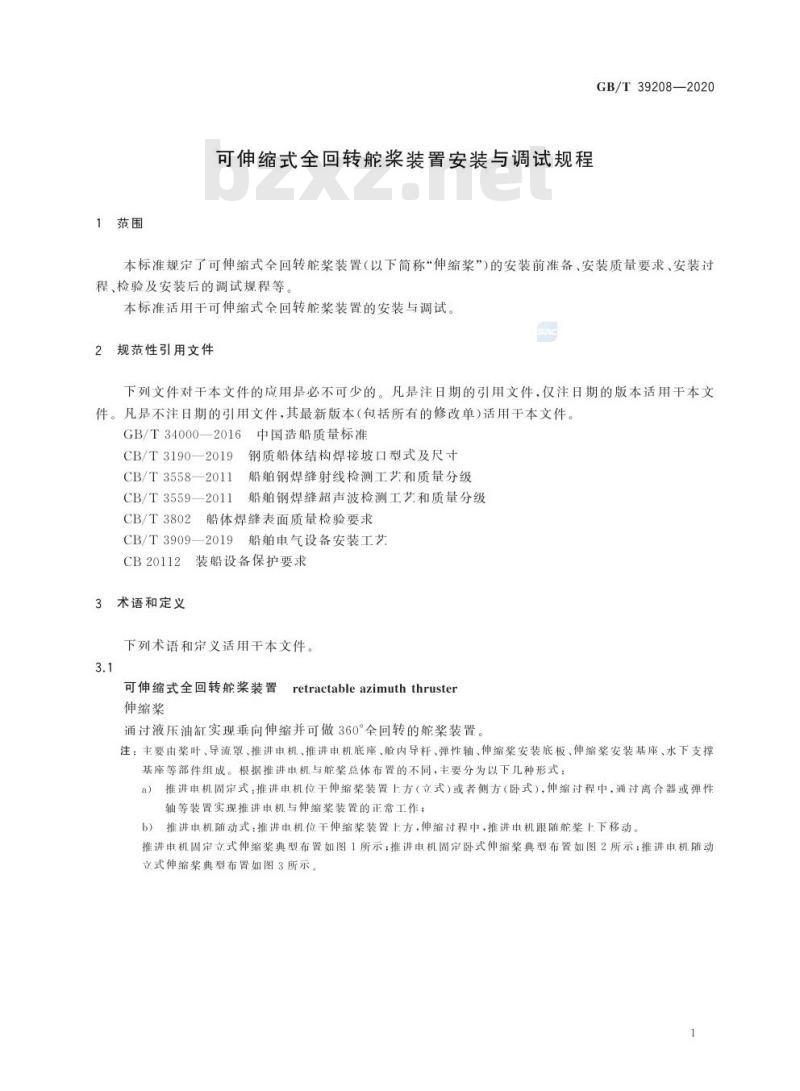

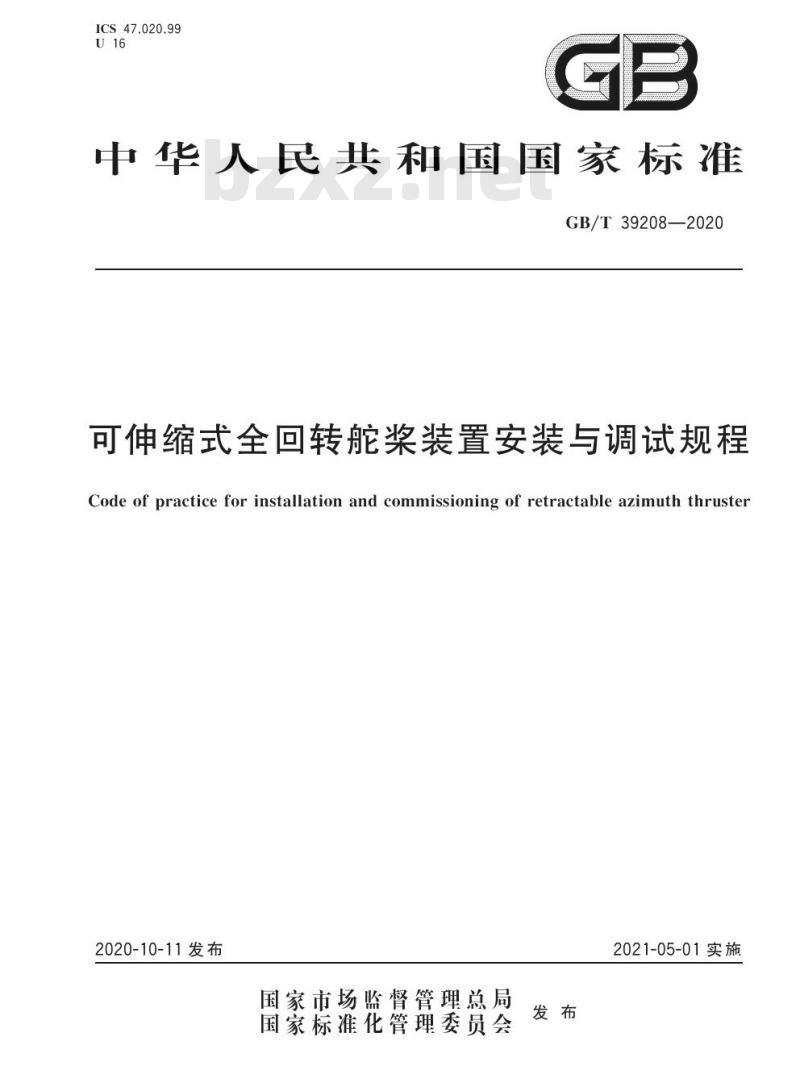

GB/T 39208—2020 可伸缩式全回转舵桨装置安装与调试规程 Code of practice for installation and commissioning of retractable azimuth thruster 2020-10-11 发布 2021-05-01 实施 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由全国海洋船舶标准化技术委员会 (SAC/TC12) 提出并归口。 本标准起草单位：中船黄埔文冲船舶有限公司、中国船舶工业综合技术经济研究院、广船国际有限公司。 本标准主要起草人：卓宁宁、李真刚、饶宇中、蒋勇刚、姜本俭、吴德梅、刘伟、戴雁航、徐柱、王银行、陆小科、李万德、江金芬、张馨予。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 安装前准备 4.1 文件 4.2 人员 4.3 工装、工具及设备 4.4 环境条件 4.5 安装条件 5 安装质量要求 5.1 安装精度要求 5.2 完整性 5.3 焊缝质量 5.4 密封性 5.5 紧固性 6 安装程序 6.1 安装流程图 6.2 定位基准 6.3 加工伸缩桨安装基座面 6.4 伸缩桨底板安装 6.5 导杆及水下支撑安装 6.6 推进电机对中及安装 6.7 下水后对中复查及最终安装 7 安装检验 8 调试 8.1 一般要求 8.2 系泊调试 8.3 航行调试 附录A 系泊调试记录表 附录B 航行调试记录表 1 范围 本标准规定了可伸缩式全回转舵桨装置（以下简称“伸缩桨”）的安装前准备、安装质量要求、安装过程、检验及安装后的调试规程等。本标准适用于可伸缩式全回转舵桨装置的安装与调试。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 34000—2016 中国造船质量标准 CB/T 3190—2019 钢质船体结构焊接坡口型式及尺寸 CB/T 3558—2011 船舶钢焊缝射线检测工艺和质量分级 CB/T 3559—2011 船舶钢焊缝超声波检测工艺和质量分级 CB/T 3802 船体焊缝表面质量检验要求 CB/T 3909—2019 船舶电气设备安装工艺及装船设备保护要求 3 术语和定义 下列术语和定义适用于本文件。 3.1 可伸缩式全回转舵桨装置 (retractable azimuth thruster) 伸缩桨：通过液压油缸实现垂向伸缩并可做360°全回转的舵桨装置。注：主要由桨叶、导流罩、推进电机、推进电机底座、舱内导杆、弹性轴、伸缩桨安装底板、伸缩桨安装基座、水下支撑基座等部件组成。根据推进电机与伸缩桨总体布置的不同，主要分为以下两种形式： a) 推进电机固定式：推进电机位于伸缩桨装置上方（立式）或者侧方（卧式），伸缩过程中，通过离合器或弹性轴等装置实现推进电机与伸缩桨装置的正常工作； b) 推进电机随动式：推进电机位于伸缩桨装置上方，伸缩过程中，推进电机跟随舵桨上下移动。 典型布置说明： 图1 推进电机固定立式伸缩桨典型布置图：包含推进电机、推进电机底座、弹性轴、舱内导杆、伸缩桨安装底板、伸缩桨安装基座、水下导杆、水下支撑基座、桨叶、导流罩。 图2 推进电机固定卧式伸缩桨典型布置图：包含推进电机、推进电机底座、弹性轴、舱内导杆、伸缩桨安装底板、伸缩桨安装基座、水下导杆、水下支撑基座、桨叶、导流罩。 图3 推进电机随动立式伸缩桨典型布置图：包含推进电机、推进电机底座、弹性轴、舱内导杆、伸缩桨安装底板、伸缩桨安装基座、水下导杆、水下支撑基座、桨叶、导流罩。 4 安装前准备 4.1 文件 伸缩桨安装前应准备...
