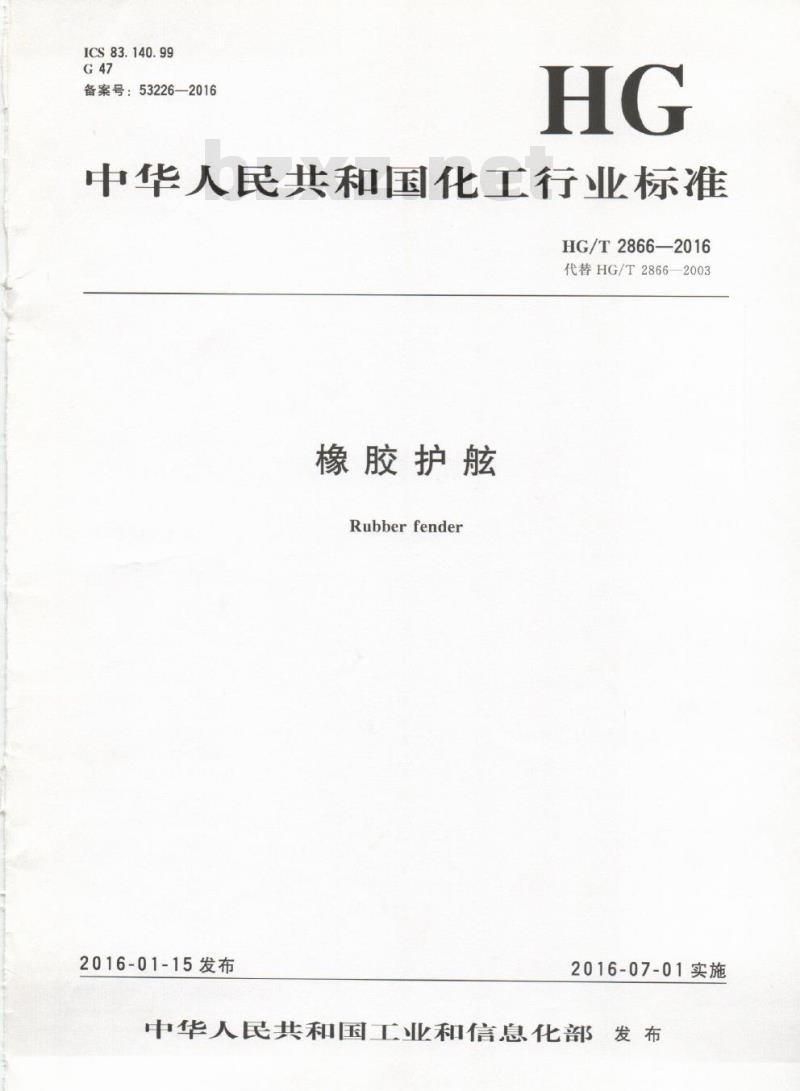

【HG化工标准】 代替 HG/T 2866-2003 橡胶护舷

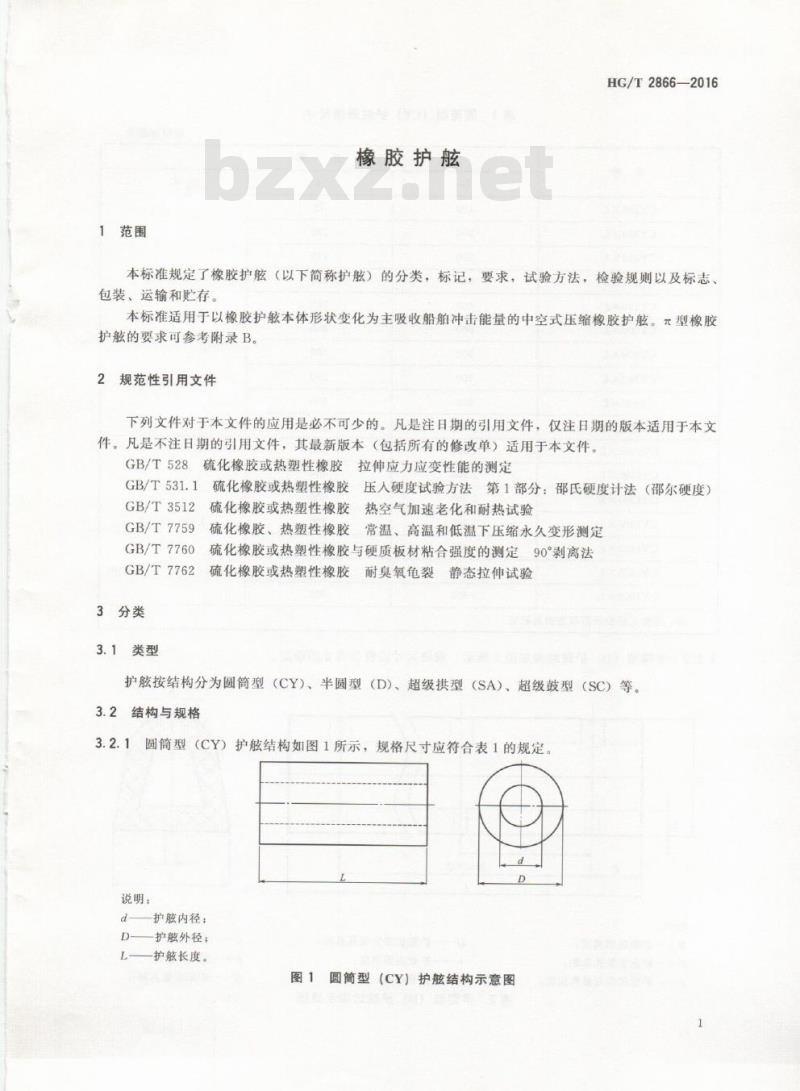

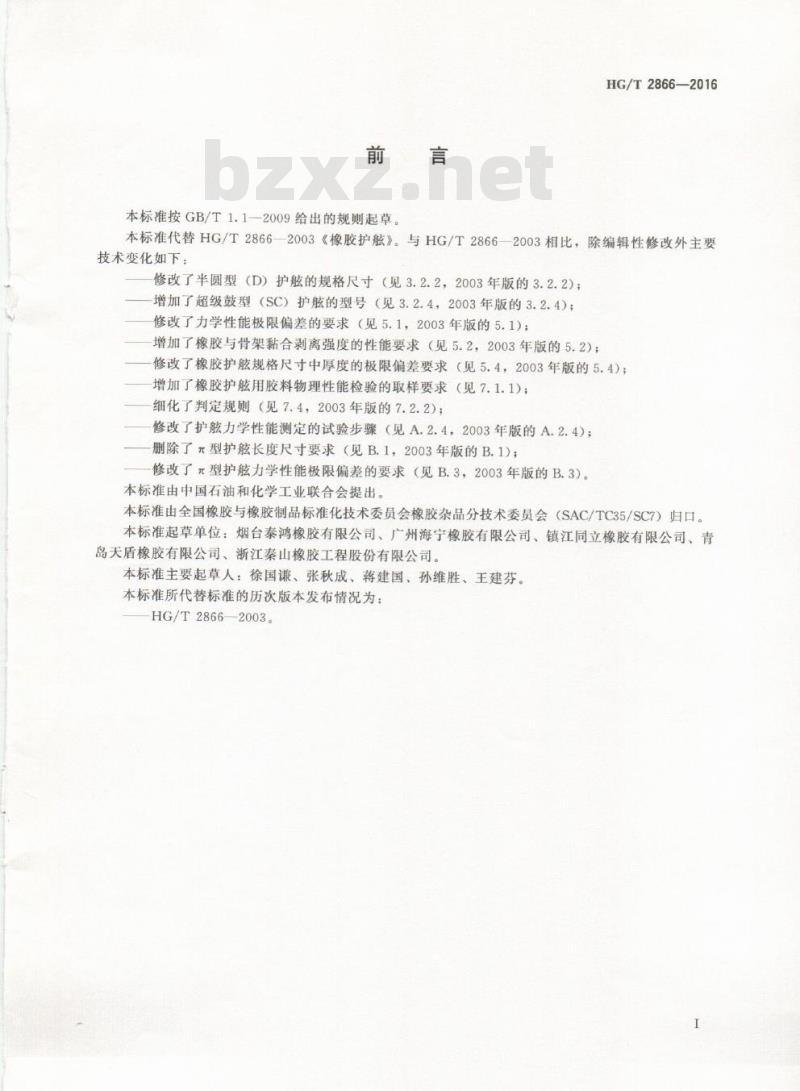

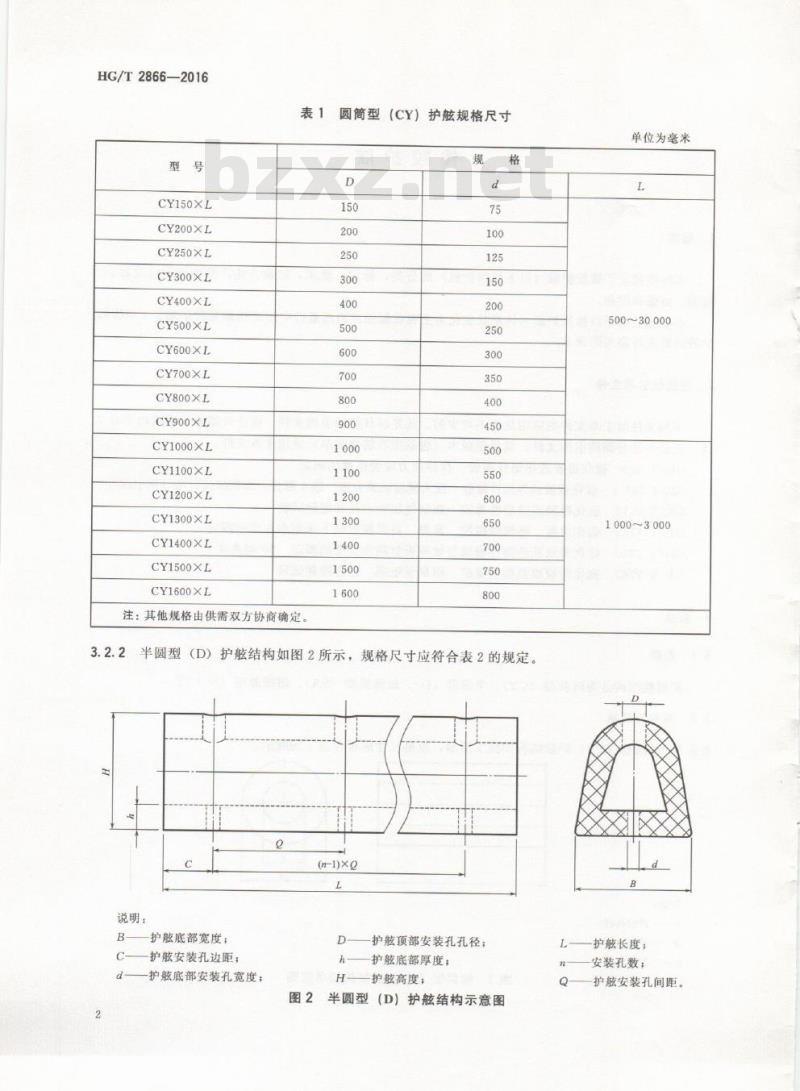

HG/T 2866—2016 中华人民共和国化工行业标准 橡胶护舷 Rubber fender 前言 本标准按 GB/T 1.1—2009 给出的规则起草。本标准代替 HG/T 2866—2003《橡胶护舷》。与 HG/T 2866—2003 相比，除编辑性修改外，主要技术变化如下：修改了半圆型（D）护舷的规格尺寸（见 3.2.2）；增加了超级鼓型（SC）护舷的型号（见 3.2.4）；修改了力学性能极限偏差的要求（见 5.1）；增加了橡胶与骨架黏合剥离强度的性能要求（见 5.2）；修改了橡胶护舷规格尺寸中厚度的极限偏差要求（见 5.4）；增加了橡胶护舷胶料物理性能检验的取样要求（见 7.1.1）；细化了判定规则（见 7.4）；修改了护舷力学性能测定的试验步骤（见 A.2.4）；删除了圆型护舷长度尺寸要求（见 B.1）；修改了圆型护舷力学性能极限偏差的要求（见 B.3）。 本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会橡胶制品分技术委员会（SAC/TC35/SC7）归口。 本标准起草单位：烟台泰鸿橡胶有限公司、广州海宁橡胶有限公司、镇江同立橡胶有限公司、青岛天盾橡胶有限公司、浙江秦山橡胶工程股份有限公司。 本标准主要起草人：徐国谦、张秋成、蒋建国、孙维胜、王建芬。 本标准所代替标准的历次版本发布情况为：HG/T 2866—2003。 1 范围 本标准规定了橡胶护舷（以下简称护舷）的分类、标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以橡胶护舷本体形状变化为主吸收船舶冲击能量的中空式压缩橡胶护舷。圆型橡胶护舷的要求可参考附录 B。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T 7760 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定 90°剥离法 GB/T 7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 3 分类 3.1 类型 护舷按结构分为圆筒型（CY）、半圆型（D）、超级拱型（SA）、超级鼓型（SC）等。 3.2 结构与规格 3.2.1 圆筒型（CY）护舷结构如图 1 所示，规格尺寸应符合表 1 的规定。 说明： d —— 护舷内径； D —— 护舷外径； L —— 护舷长度。 表 1 圆筒型（CY）护舷规格尺寸 型号范围：CY150XL 至 CY1600XL 规格参数： - 外径 D (mm)：150, 200, 250, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1500, 1600 - 内径 d (mm)：75, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600, 650, 700, 750, 800 - 长度 L (mm)：部分型号为 500~30000，部分型号为 1000~3000 注：其他规格由供需双方协商确定。 3.2.2 半圆型（D）护舷结构如图 2 所示，规格尺寸应符合表 2 的规定。 说明： B —— 护舷底部宽度； C —— 护安装孔边距； (n-1)xg —— 护舷底部安装孔宽度； D —— 护舷顶部安装孔孔径； h —— 护舷底部厚度； H —— 护舷高度； L —— 护舷长度； n —— 安装孔数； g —— 护舷安装孔间距。 型号示例：D200X200XL
