【HG化工标准】 代替 HG/T 2870-1997 乒乓球运动鞋

ICS61.060
Y78
备案号：45283—2014
HG
中华人民共和国化工行业标准
HG/T2870—2014
代替HG/T28701997
乒乓球运动鞋
Professional sports shoes fortabletennis2014-05-12发布
2014-10-01实施

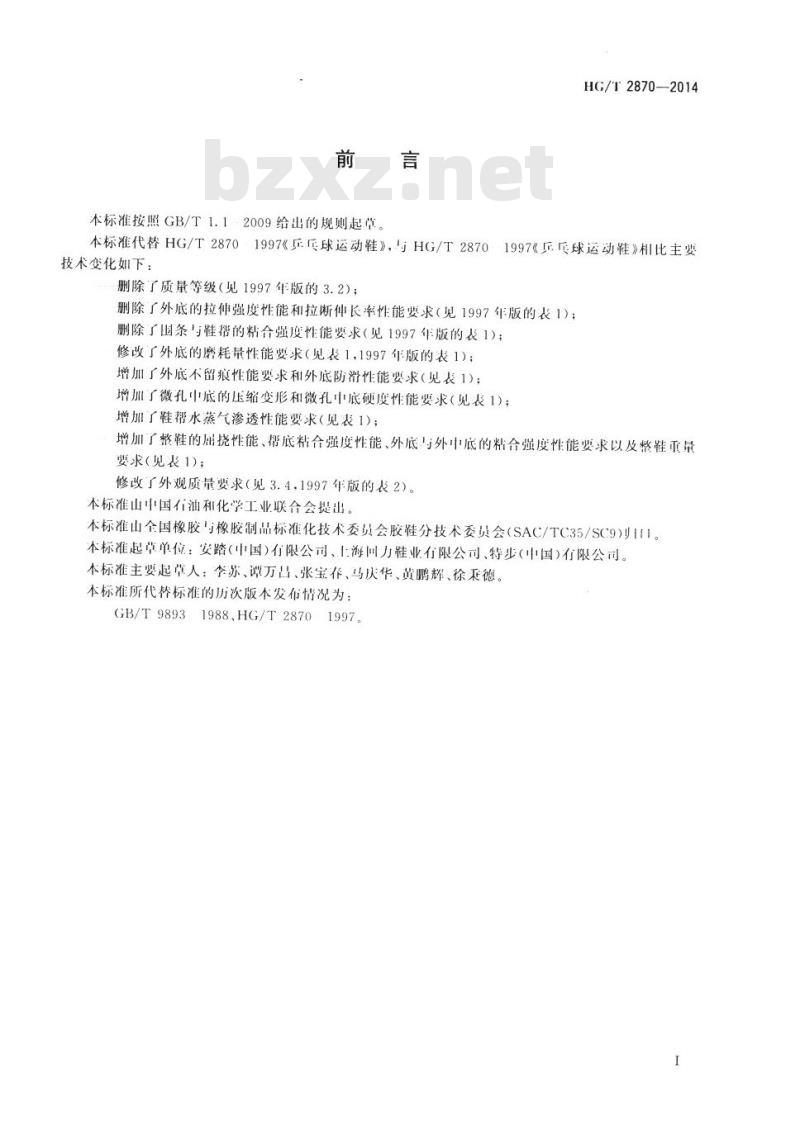

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1-2009给出的规则起草。HG/T2870—2014
本标准代替HG/T2870-1997《乒乓球运动鞋》，与HG/T2870--1997《乒反球运动鞋》相比主要技术变化如下：
删除了质量等级（见1997年版的3.2)；删除了外底的拉伸强度性能和拉断伸长率性能要求（见1997年版的表1)；删除了围条\与鞋帮的粘合强度性能要求（见1997年版的表1)；修改了外底的磨耗量性能要求（见表1，1997年版的表1)；增加了外底不留痕性能要求和外底防滑性能要求（见表1)；增加了微孔中底的压缩变形和微孔中底硬度性能要求（见表1)；增加了鞋帮水蒸气渗透性能要求（见表1)；增加了整鞋的届挠性能、帮底粘合强度性能、外底与外中底的粘合强度性能要求以及整鞋重量要求（见表1)；
修改了外观质量要求（见3.4，1997年版的表2）。本标准山中国有油和化学工业联合会提出。本标准山全国橡胶与橡胶制品标准化技术委员会胶鞋分技术委员会（SAC/TC35/SC9)少1II。本标准起草单位：安踏(中国)有限公司、工海川力鞋业有限公司、特步(中国)有限公司。本标准主要起草人：李苏、谭万凸、张宝春、马庆华、黄鹏辉、徐乘德。本标准所代替标准的历次版本发布情况为：GB/T98931988、HG/T28701997.
I

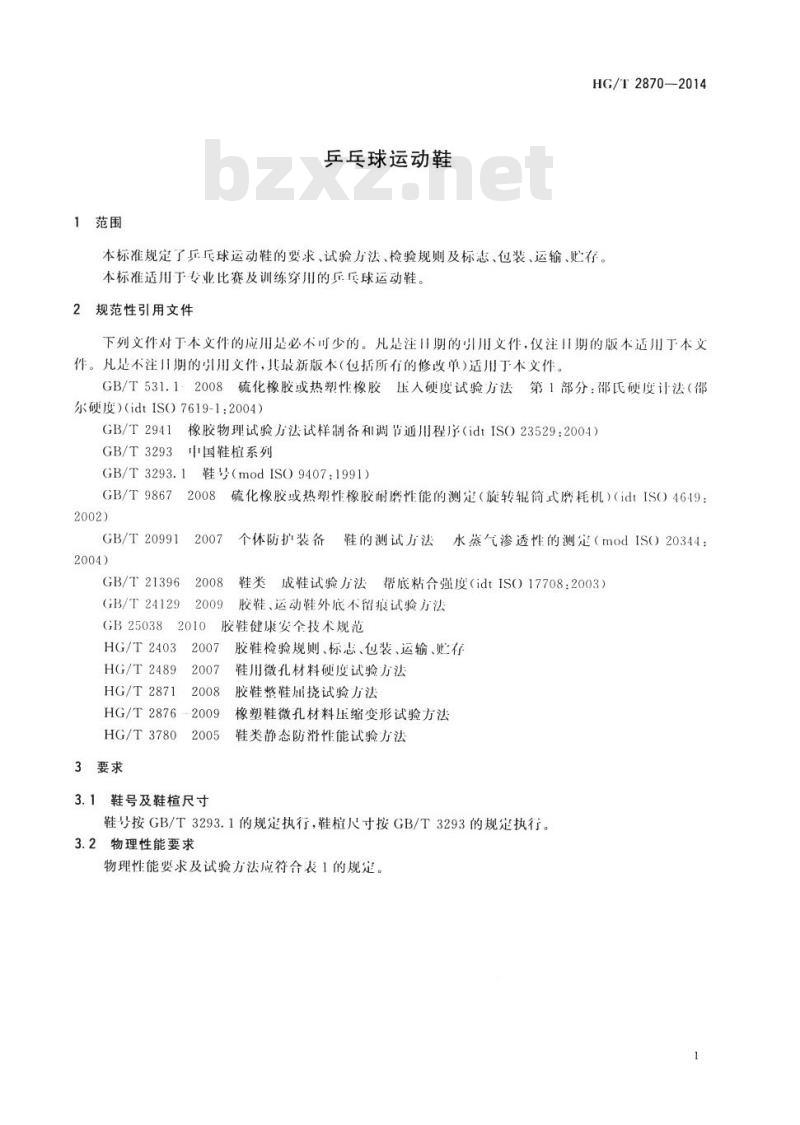

1范围
乒乓球运动鞋
HG/T2870—2014
本标准规定了乒乓球运动鞋的要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于专业比赛及训练穿用的乒乓球运动鞋。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注期的版本适用于本文件。凡是不注川期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T531.1：2008硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（尔硬度）（idtIS(）7619-1：2004）GB/T2941橡胶物理试验方法试样制备和调节通用程序（idtIS23529：2004）GB/T3293
中国鞋植系列
GB/T3293.1
GB/T9867
2002)
GB/T20991
2004)
GB/T21396
GB/T24129
GB25038
鞋号（modISO9407：1991）
2008
2007
2008
2009
2010
HG/T2403
HG/T2489
HG/T2871
HG/T2876
HG/T3780
3要求
硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辑筒式磨耗机）（idtIS(）4649：鞋的测试方法水燕气渗透性的测定（modIS）20344：个体防扩装备
鞋类
成鞋试验方法帮底粘合强度（idtIS17708：2003）胶鞋、运动桂外底不留痕试验方法胶鞋健康安全技术规范
2007
2007
2008
2009
2005
3.1鞋号及鞋檀尺寸
胶鞋检验规则、标志、包装、运输、贮存鞋用微孔材料硬度试验方法
胶鞋整鞋加挠试验方法
橡塑鞋微孔材料压缩变形试验方法鞋类静态防滑性能试验方法
鞋号按GB/T3293.1的规定执行，鞋植寸按GB/T3293的规定执行。3.2物理性能要求
物理性能要求及试验方法应符合表1的规定。1

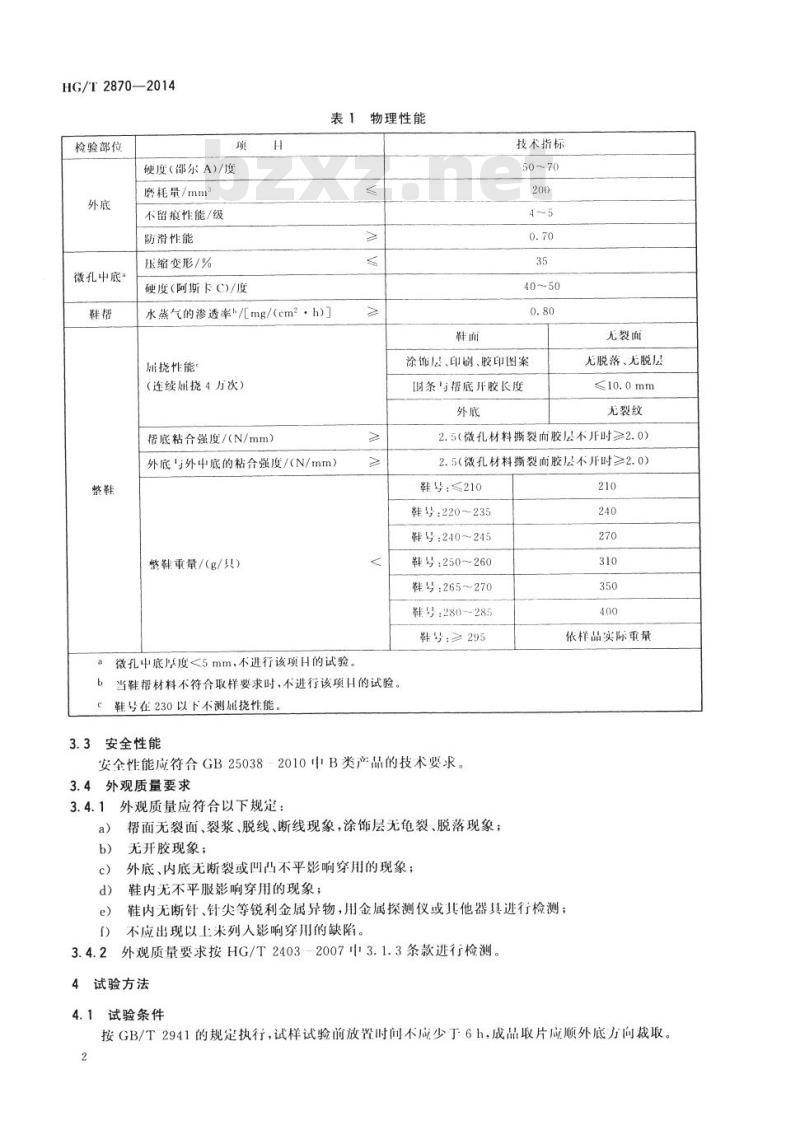

HG/T2870—2014
检验部位
项
硬度（邵尔A)/度
外底
微孔中底\
鞋帮
整鞋
磨耗量/mm
不留痕性能/级
防滑性能
压缩变形/%
硬度(阿斯卡C)/度
H
表1
物理性能
水蒸气的渗透率b/Lmg/（cm2·h))用挠性能
（连续屈挠4万次）
括底粘合强度/(N/mm）
外底与外中底的粘合强度/（N/mm）整鞋重量/（g/只）
微孔中底厚度<5mm，不进行该项H的试验。b当鞋帮材料不符合取样要求时，不进行该项H的试验。鞋号在230以下不测届挠性能
鞋面
技术指标
50~70
200
4~5
0.70
35
40~50
0.80
涂饰层、印刷、胶印图案
国条与据底开胶长度
外底
无裂面
无脱落、无脱层
10.0mm
尤裂纹
2.5（微孔材料断裂而胶层不开时≥2.0）2.5（微孔材料撕裂而胶层不开时≥2.0）鞋号：≤210
鞋号：220-235
鞋号：240~245
鞋号：250~260
鞋号：265～270
鞋号：280--285
鞋号：≥295
3.3安全性能
安全性能应符合GB25038-2010中B类产品的技术要求。3.4外观质量要求
外观质量应符合以下规定：
3.4.1
a)
b)
c)
d)
e)
f
3.4.2
帮面无裂面、裂浆、脱线、断线现象，涂饰层无龟裂、脱落现象；无开胶现象；
外底、内底无断裂或凹凸不平影响穿用的现象；鞋内无不平服影响穿用的现象；210
240
270
310
350
400
依样品实际重量
鞋内无断针、针尖等锐利金属异物，用金属探测仪或其他器具进行检测；不应出现以上未列人影响穿用的缺陷。外观质量要求按HG/T2403--2007中3.1.3条款进行检测。试验方法
4.1试验条件
按GB/T2941的规定执行，试样试验前放置时间不应少于6h，成品取片应顺外底方向裁取。2

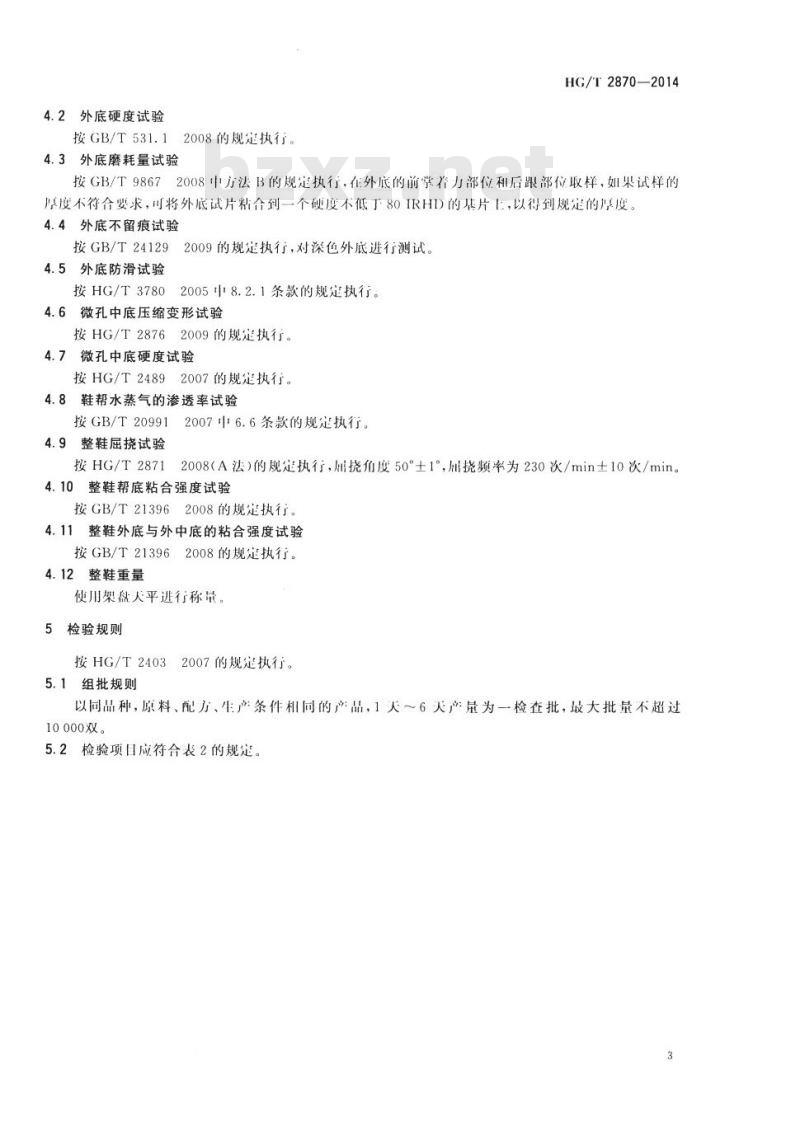

4.2外底硬度试验
按GB/T531.12008的规定执行。
4.3外底磨耗量试验
HG/T2870—2014
按GB/T98672008中方法B的规定执行，在外底的前掌着力部位和后跟部位取样，如果试样的厚度不符合要求，可将外底试片粘合到一个硬度不低于80IRHI)的基片上，以得到规定的厚度。4.4外底不留痕试验
按GB/T24129
2009的规定执行，对深色外底进行测试。4.5外底防滑试验
按HG/T3780
4.6
2005中8.2.1条款的规定执行。
微孔中底压缩变形试验
按HG/T28762009的规定执行。
4.7微孔中底硬度试验
按HG/T24892007的规定执行。
鞋帮水蒸气的渗透率试验
4.8
按GB/T20991
4.9整鞋屈挠试验
按HG/T2871
2007中6.6条款的规定执行。
2008（A法）的规定执行，挠角度50°土1°，用挠频率为230次/min士10次/min。整鞋帮底粘合强度试验
4.10
按GB/T213962008的规定执行。
4.11整鞋外底与外中底的粘合强度试验按GB/T213962008的规定执行。
4.12整鞋重量
使用架盘天平进行称量。
5检验规则
32007的规定执行。
按HG/T2403
5.1组批规则
以同品种，原料、配方、生产条件相同的产品，1天～6天产量为一检查批，最大批量不超过10000双。
5.2检验项目应符合表2的规定。3
HG/T2870—2014
检验部位
外底
微孔中底
鞋播
整鞋
检验项H
硬度
磨耗量
不留痕性能
防消性能
压缩变形
硬度
水蒸气渗透率
届晓性能
帮底粘合强度
外底弓外中底粘合强度
整鞋重量
外观质量
安全性能
表2检验项目
型式检验项目
·
.
.
·
.
·
·
·
·
·
·
·
·
注：·为必检项H.O为选检项H，-为不检项H。5.3判定
全检
出厂检验项H
抽检
·
·
o
o
o
o
o
.
·
·
o
O
每检代批中，随机抽取满足检验所需的最低数量样品作为物理性能和外观质量检测的对象。第一次检验结果不符合本标准规定时，应在该批产品中加倍抽取样品，对其不符合规定的项进行复验复验结果，两组数据都符合本标准规定.则该批产品判定为合格；若其中一组的数据不符合标准规定，则该批产品判定为不合格。
安全性能检测如有一项指标不符合标准要求，即判该产品不合格。标志、包装、运输、贮存
标志、包装、运输、存按HG/T24032007的规定执行。中华人民共和国
化工行业标准
乒乓球运动鞋
HG/T2870—2014免费标准下载网bzxz
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）北京科印技术咨询服务公司海淀数码印剧分部880mm×1230mm1/16印张%字数11.2千字2014年9月北京第1版第1次印刷
书号：155025·1755
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本1，如有缺损质量问题，本社销售中心负责调换。定价：10.00元
版权所有
违者必究

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
