【HG化工标准】 代替 HG/T 3792-2005 交联型氟树脂涂料

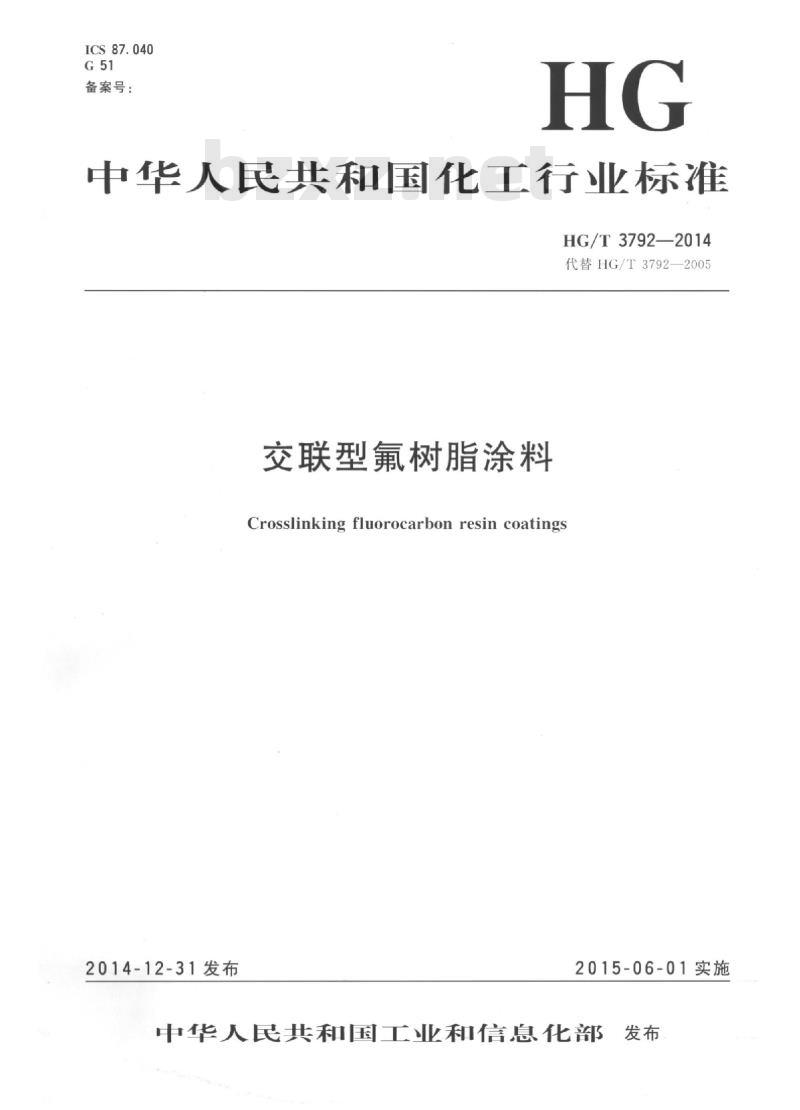

中华人民共和国化工行业标准 HG/T3792—2014 代替 HG/T3792—2005 交联型氟树脂涂料 Crosslinking fluorocarbon resin coatings 发布日期：2014-12-31 实施日期：2015-06-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 3792—2005《交联型氟树脂涂料》。与 HG/T 3792—2005 相比，除编辑性修改外，主要技术变化如下： 增加了桥梁、储罐等混凝土设施表面用氟树脂涂料产品；修改了产品型号，“Ⅱ型”改为“Ⅲ型”（见3，2005年版的3）。I型产品删除了适用期、重涂性、耐洗刷性、耐砂浆性、耐溶剂擦拭性、耐污染性项目，增加了不挥发物含量、弯曲试验、耐碱性、自然暴露试验项目（见4，2005年版的4）。Ⅲ型产品删除了适用期、重涂性、耐溶剂擦拭性、耐污染性项目，增加了附着力（拉开法）、自然暴露试验项目（见4，2005年版的4）。修改了项目名称，“溶剂可溶物氟含量”项目名称改为“基料中氟含量”，“附着力”项目名称改为“划格试验”，“耐弯曲性”项目名称改为“弯曲试验”（见4，2005年版的4）。修改了指标。I型、Ⅲ型的双组分涂料的基料中氟含量指标由“≥18%”改为“≥20%”，耐人工气候老化性的试验时间由“2500h”改为“3000h”；I型的细度指标由“商定”改为“≤25μm”；Ⅲ型的细度指标由“商定”改为“≤35μm”，耐冲击性指标由“≥40cm”改为“50cm”，弯曲试验由“≤3mm”改为“2mm”（见4，2005年版的4）。修改了试验底材，“石棉水泥板”改为“无石棉水泥板”，耐湿热性、耐盐雾性等项目的试验底材由“钢板”改为“喷砂钢板”（见5.3，2005年版的附录A）。修改了基料中氟含量试验方法的仪器设备要求和试验步骤，分析天平精度由“0.1mg”改为“0.01mg”，氧气燃烧瓶规格由“500mL”改为“1000mL”，增加了通过参比样品对结果进行校正的试验步骤（见附录A，2005年版的附录B）。删除了交联型氟树脂涂料施工参考内容（见2005年版的附录D）。 本标准由中国石油和化学工业联合会提出。 本标准由全国涂料和颜料标准化技术委员会（SAC/TC5）归口。 本标准起草单位：中海油常州涂料化工研究院有限公司、常熟三爱富中昊化工新材料有限公司、中航百慕新材料技术工程股份有限公司、北京红狮漆业有限公司、立邦涂料（中国）有限公司、大金氟化工（中国）有限公司、无锡万博涂料化工有限公司、珠海市氟特科技有限公司、海虹老人涂料（中国）有限公司、北京碧海舟腐蚀防护工业股份有限公司、浙江天女集团制漆有限公司、冶建新材料股份有限公司、青岛润昊氟碳材料有限公司、中远关西涂料化工有限公司、佐敦涂料（张家港）有限公司、深圳市广田环保涂料有限公司、三棵树涂料股份有限公司、中华制漆（深圳）有限公司、展辰涂料集团股份有限公司、宁波大达化学有限公司、陕西宝塔山油漆股份有限公司、武汉双虎涂料有限公司、紫荆花制漆（成都）有限公司、上海三银制漆有限公司、山东奔腾漆业有限公司、中涂化工（上海）有限公司、上海振华重工（集团）常州油漆有限公司、浙江博星化工涂料有限公司、浙江志强涂料有限公司、上海奥泽涂料有限公司。 本标准主要起草人：唐瑛、朱东、杨伟锋、师华、李运德、沈雁飞、刘隽、夏范武、侯汉亭、孙凌云、郑欣、李依璇、姚理铭、史优良、宋兆斌、刘会成、刘新、胡基如、罗启涛、程红旗、刘志刚、李群、刘宪文、胡爱琼、郭云龙、池钟慷、王辉、王震宇、陈益、王君瑞、卢志强、杨和佰、顾辉旗、盛帆。 本标准所代替标准的历次版本发布情况为：HG/T3792—2005。 1 范围 本标准规定了交联型氟树脂涂料产品的产品分类，要求，试验方法，检验规则，标志、包装和贮存等内容。 本标准适用于以含反应性官能团的氟树脂为主要成膜物并加入颜填料（清漆不加）、溶剂、助剂等辅料作为主剂，以脂肪族多异氰酸酯树脂为固化剂的双组分常温固化型建筑外墙、混凝土表面和金属表面用面漆。本标准还适用于以含反应性官能团的氟树脂为主要成膜物，以氨基树脂或封闭型脂肪族多异氰酸酯树脂为交联剂，并加入颜填料（清漆不加）、溶剂、助剂等辅料制成的单组分烘烤固化型金属表面用面漆。 用于其他基材表面的交联型氟树脂涂料也可参考本标准。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1724—1979 GB/T 1725—2007
