【GB国家标准】 低轨星载GNSS导航型接收机通用规范

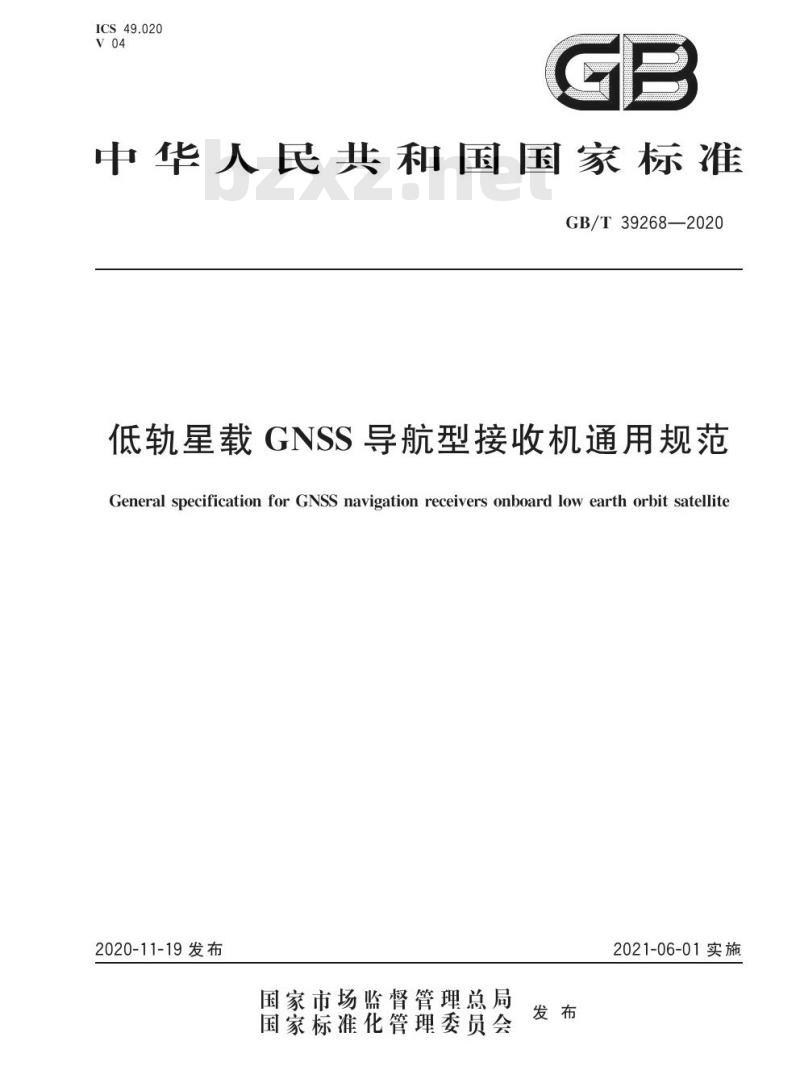

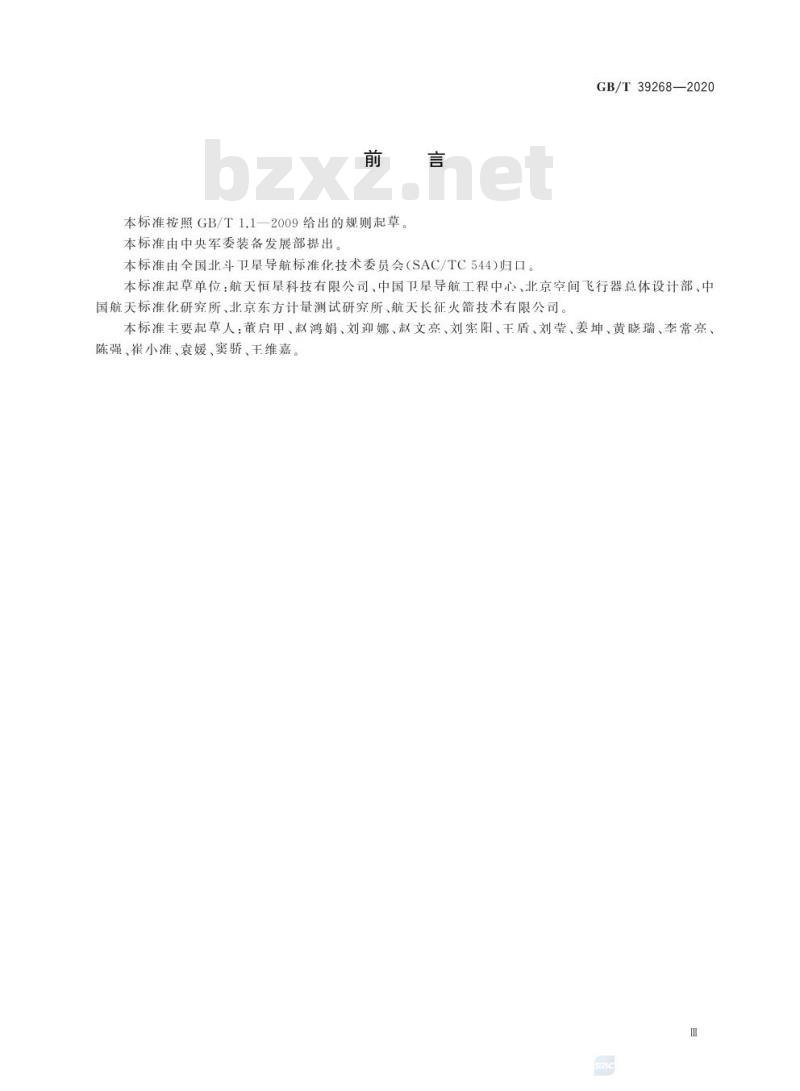

GB/T39268—2020 低轨星载GNSS导航型接收机通用规范 General specification for GNSS navigation receivers onboard low earth orbit satellite 2020-11-19 发布 2021-06-01 实施 国家市场监督管理总局 国家标准化管理委员会发布 前言 本标准按照 GB/T1.1-2009 的规则起草，由中央军委装备发展部提出，全国北斗卫星导航标准化技术委员会（SAC/TC544）归口。本标准起草单位包括航天恒星科技有限公司、中国卫星导航工程中心、北京空间飞行器总体设计部、中国航天标准化研究所、北京东方计量测试研究所、航天长征火箭技术有限公司。主要起草人：董启甲、赵鸿娟、刘迎娜、赵文亮、刘宪阳、干盾、刘莹、姜坤、黄晓瑞、李常亮、陈强、崔小准、袁媛、窦骄、王维嘉。 1 范围 本标准规定了低轨星载全球卫星导航系统（GNSS）导航型接收机的技术要求、测试方法、检验规则以及标志、包装、运输、贮存要求。本标准适用于低轨星载GNSS导航型接收机的研制、生产、测试、使用和检验，其他用于低轨航天器的GNSS导航型接收机也可参考使用。 2 规范性引用文件 下列文件对本文件的应用必不可少。注日期的版本仅适用于所注明的日期，不注日期的文件适用于最新版本（包括所有修改单）： GB/T 9969 工业产品使用说明书总则 GB/T 32304 航天产品静电防护要求 GB/T 39267 北斗卫星导航术语 QJ1417-1988 元器件可靠性降额准则 QJ1729 元器件可靠性准则 QJ1947 航天天线测试方法 QJ2172-1991 天线术语 QJ2266 卫星可靠性设计指南 QJ2438 航天系统电磁兼容性要求 QJ2630.1 航天器包装技术要求 QJ2630.2 航天器组件空间环境试验方法第1部分：热真空试验 QJ2630.3 卫星组件空间环境试验方法热平衡试验 QJ20073 航天器组件空间环境试验方法第3部分：真空放电试验 QJ20422.6 卫星电磁兼容性试验要求及方法 QJ20422.7 航天器组件环境试验方法第6部分：加速度试验 QJ20422.9 航天器组件环境试验方法第7部分：振动试验 3 术语和定义、缩略语 3.1 术语和定义 本标准适用 GB/T39267 和 QJ1947 界定的术语以及下列定义： 3.1.1 捕获灵敏度（acquisition sensitivity）：接收机在概略位置、概略时间、星历和历书未知的状态下开机，捕获导航信号并正常定位所需的最低信号强度。 3.1.2 天线增益（antenna gain）：天线在给定方向的辐射强度与输入功率的比值，用于评价天线接收或发射信号的能力。 4 要求 4.1 组成：低轨星载GNSS接收机的组成模块及接口要求。 4.2 结构和外观：结构稳固，外观符合航天器安装要求。 4.3 标识：元器件及整机应有清晰标识。 4.4 元器件和原材料：符合可靠性与航天应用要求。 4.5 机电热接口：接口设计满足环境适应性和功能要求。 4.6 功能要求：导航、定位、数据输出等功能符合技术规范。 4.7 性能要求：满足信号捕获、跟踪和定位精度指标。 4.8 环境适应性要求：耐振动、冲击、温度和真空环境测试通过。 4.9 可靠性：符合航天器使用寿命和故障率要求。 4.10 安全性：电气、热和机械安全符合标准规定。 4.11 电磁兼容性：满足航天器电磁环境要求。 5 测试方法 5.1 测试环境条件 5.2 测试设备 5.3 组成检查 5.4 结构和外观检查 5.5 标识检查 5.6 元器件和原材料检查 5.7 机电热接口检查 5.8 功能测试 5.9 性能测试 5.10 环境适应性测试 5.11 可靠性检查 5.12 安全性检查 5.13 电磁兼容性测试 6 检验规则 6.1 检验分类：鉴定检验和交收检验 6.2 检验项目及顺序 6.3 判定规则 6.4 检验记录 6.5 检验报告 7 标志、包装、运输及贮存 7.1 标志 7.2 包装 7.3 运输和贮存 8 使用说明 8.1 使用说明书的编写 8.2 使用说明的验证方法 附录A（资料性附录） GNSS信号频点及带宽 附录B（资料性附录） 低轨动态典型测试场景设置方法 附录C（资料性附录） 环境适应性典型试验条件
