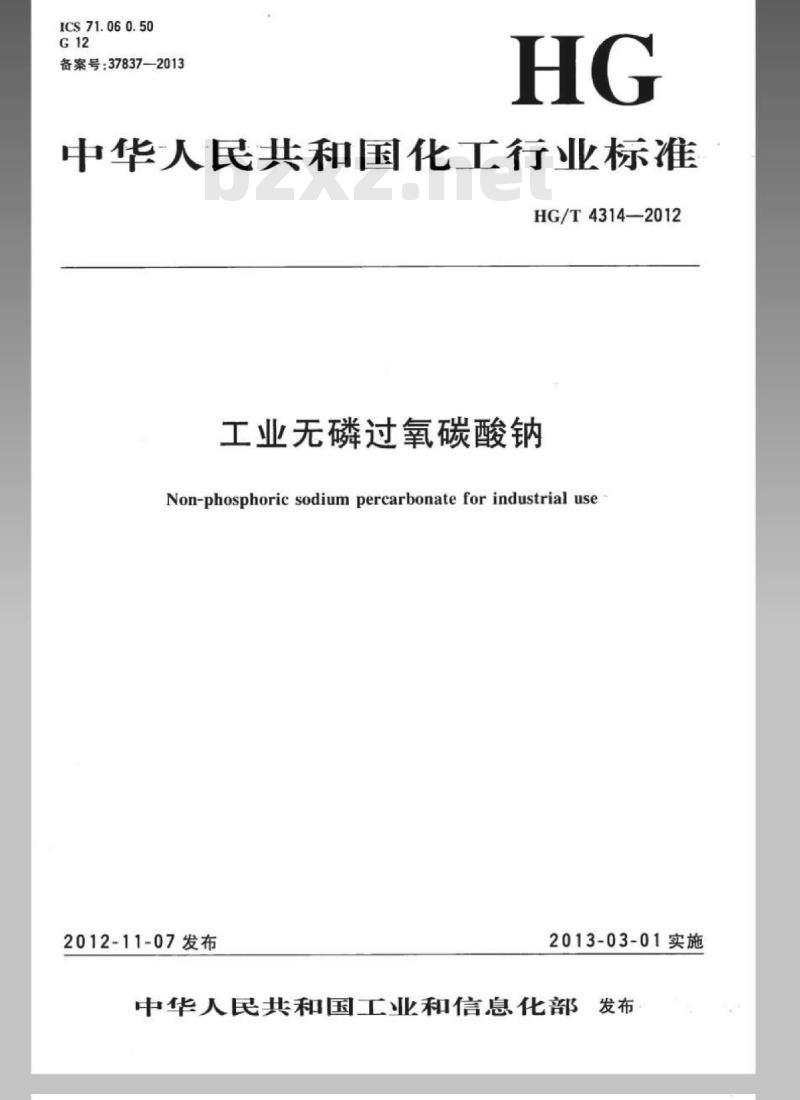

【HG化工标准】 工业无磷过氧碳酸钠

ICS 71.060.50
HG/T 4314—2012
中华人民共和国化工行业标准
工业无磷过氧碳酸钠（Non-phosphoric sodium percarbonate for industrial use）
2012-11-07 发布，2013-03-01 实施

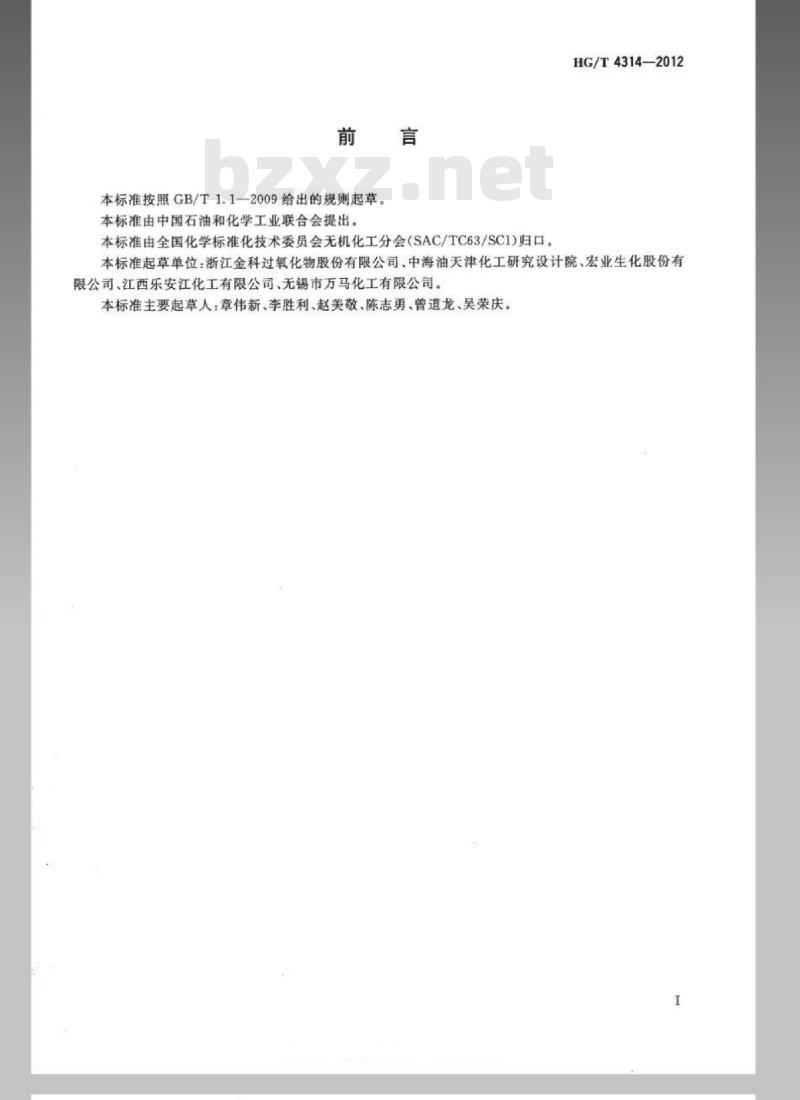

本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出，由全国化学标准化技术委员会无机化工分会（SAC/TC63/SC1）归口。主要起草单位包括浙江金科过氧化物股份有限公司、中海油天津化工研究设计院、宏业生化股份有限公司、江西乐安江化工有限公司、无锡市万马化工有限公司。主要起草人：章伟新、李胜利、赵美敬、陈志勇、曾道龙、吴荣庆。
1 范围
本标准规定了工业无磷过氧碳酸钠的要求、试验方法、检验规则、标志、标签、包装、运输、贮存和安全。本产品主要用于洗涤剂中的漂白剂、杀菌剂，也可用于金属表面处理剂、氧气发生剂及纺织工业中的整架剂等配方原料。
2 规范性引用文件
GB 190 危险货物包装标志
GB/T 191—2008 包装储运图示标志
GB/T 3049—2006 工业用化工产品铁含量测定的通用方法（1,10-菲啰啉分光光度法）
GB/T 6678 化工产品采样总则
GB/T 6682—2008 分析实验室用水规格和试验方法
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 23769—2009 无机化工产品水溶液pH值测定通用方法免费标准bzxz.net
GB/T 23771—2009 无机化工产品中堆积密度的测定
GB/T 23843—2009 无机化工产品中五氧化二磷含量测定的通用方法
HG/T 3696.1～3696.3 无机化工产品化学分析用标准溶液、制剂及制品的制备
3 分子式和相对分子质量
分子式：2Na2CO3·3H2O2
相对分子质量：314.02（按2010年国际相对原子质量）
4 要求
4.1 外观：白色结晶或颗粒状固体。
4.2 工业无磷过氧碳酸钠的技术要求应符合表1规定。

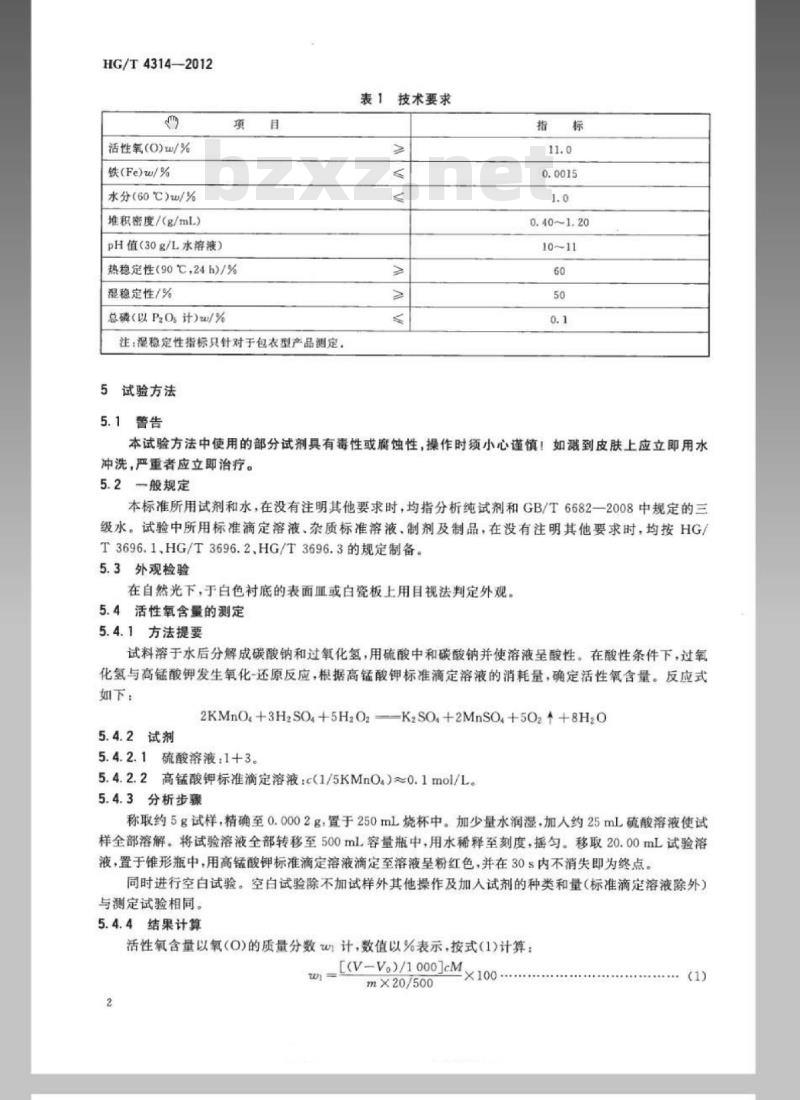

表1 技术要求：
活性氧（O）w/%：≥11.0
铁（Fe）w/%：≤0.0015
水分（60℃）w/%：≤1.0
堆积密度/(g/mL)：0.40～1.20
pH值（30g/L水溶液）：10～11
热稳定性（90℃，24h）/%：≥60
显稳定性/%：≥50
总磷（以P2O5计）w/%：≤0.1
5 试验方法
5.1 警告
本试验方法所用部分试剂具有毒性或腐蚀性，操作时须谨慎。如溅到皮肤应立即用水冲洗，严重者应及时治疗。
5.2 一般规定
除非另有规定，试剂和水均指分析纯试剂及GB/T 6682—2008规定的三级水。标准滴定溶液、杂质标准溶液及制剂按HG/T 3696.1～3696.3规定制备。
5.3 外观检验
在自然光下，于白色衬底的表面皿或白瓷板上用目视法判定外观。
5.4 活性氧含量的测定
5.4.1 方法提要
试样溶于水后分解为碳酸钠和过氧化氢，用硫酸中和碳酸钠使溶液呈酸性，在酸性条件下过氧化氢与高锰酸钾发生氧化还原反应，通过消耗高锰酸钾标准滴定溶液的量计算活性氧含量。
反应式：2KMnO4 + 3H2SO4 + 5H2O2 → K2SO4 + 2MnSO4 + 5O2↑ + 8H2O
5.4.2 试剂
硫酸溶液：1+3
高锰酸钾标准滴定溶液：c(1/5 KMnO4)≈0.1 mol/L
5.4.3 分析步骤

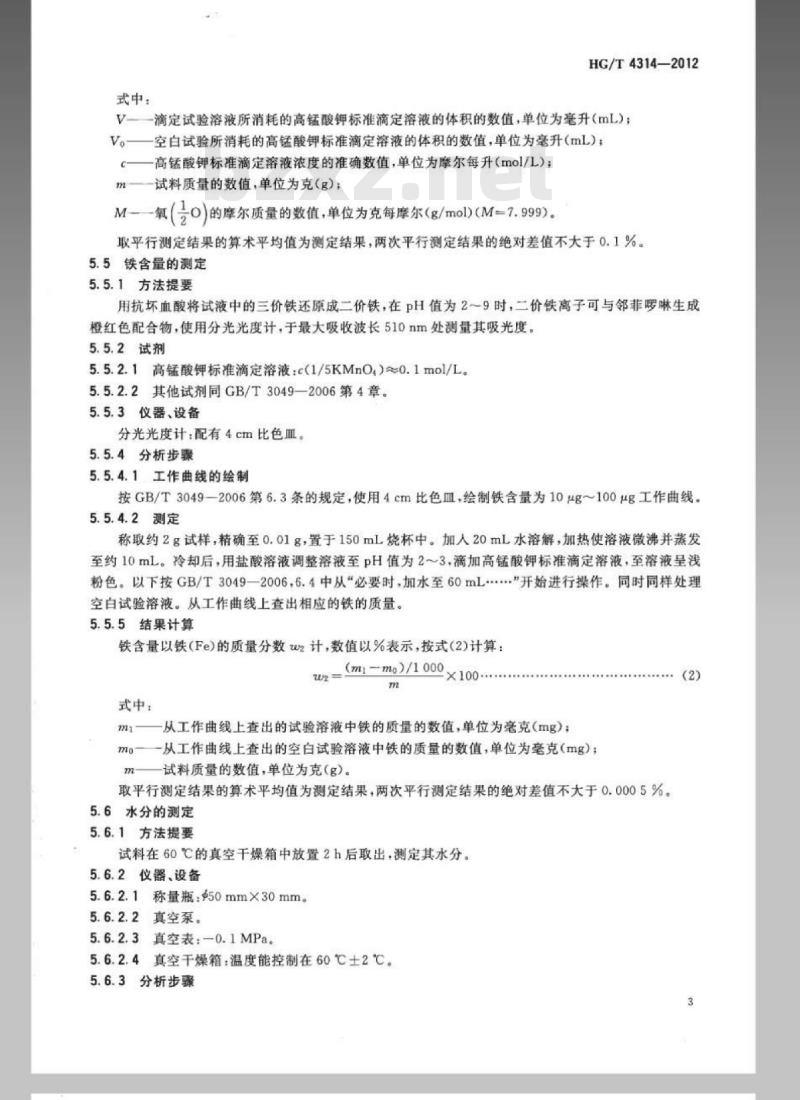

称取约5g试样，精确至0.0002g，置于250mL烧杯中，加少量水润湿，加入约25mL硫酸溶液使其完全溶解。将溶液转移至500mL容量瓶中定容并摇匀。移取20.00mL试验溶液于锥形瓶中，用高锰酸钾标准滴定溶液滴定至溶液呈粉红色且30秒内不褪色即为终点，同时进行空白试验。
