【HG化工标准】 钡铁氧体磁粉

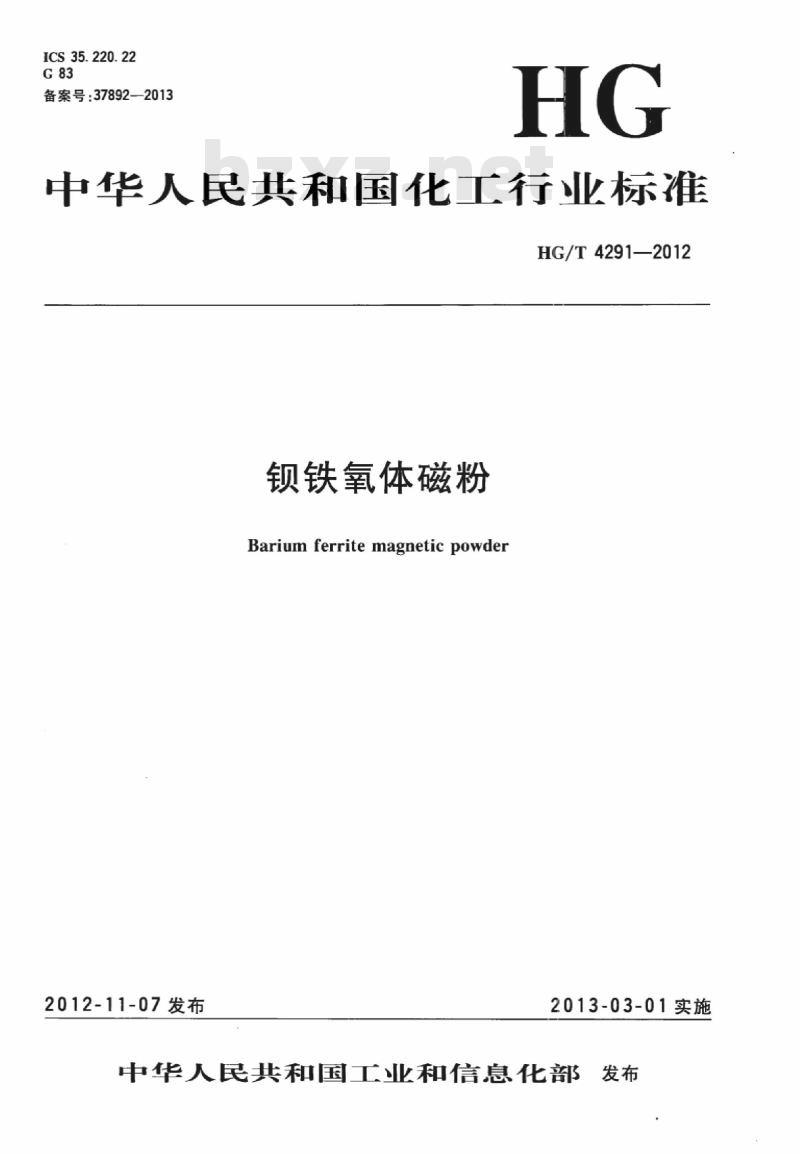

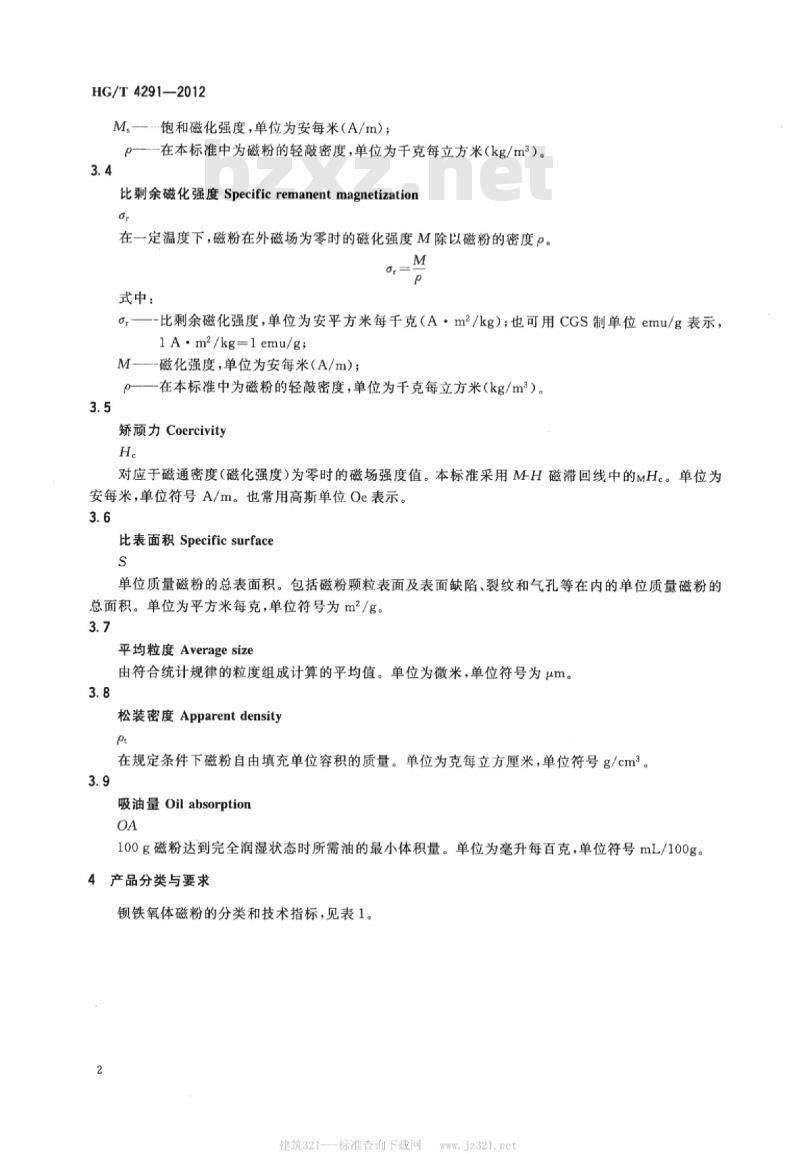

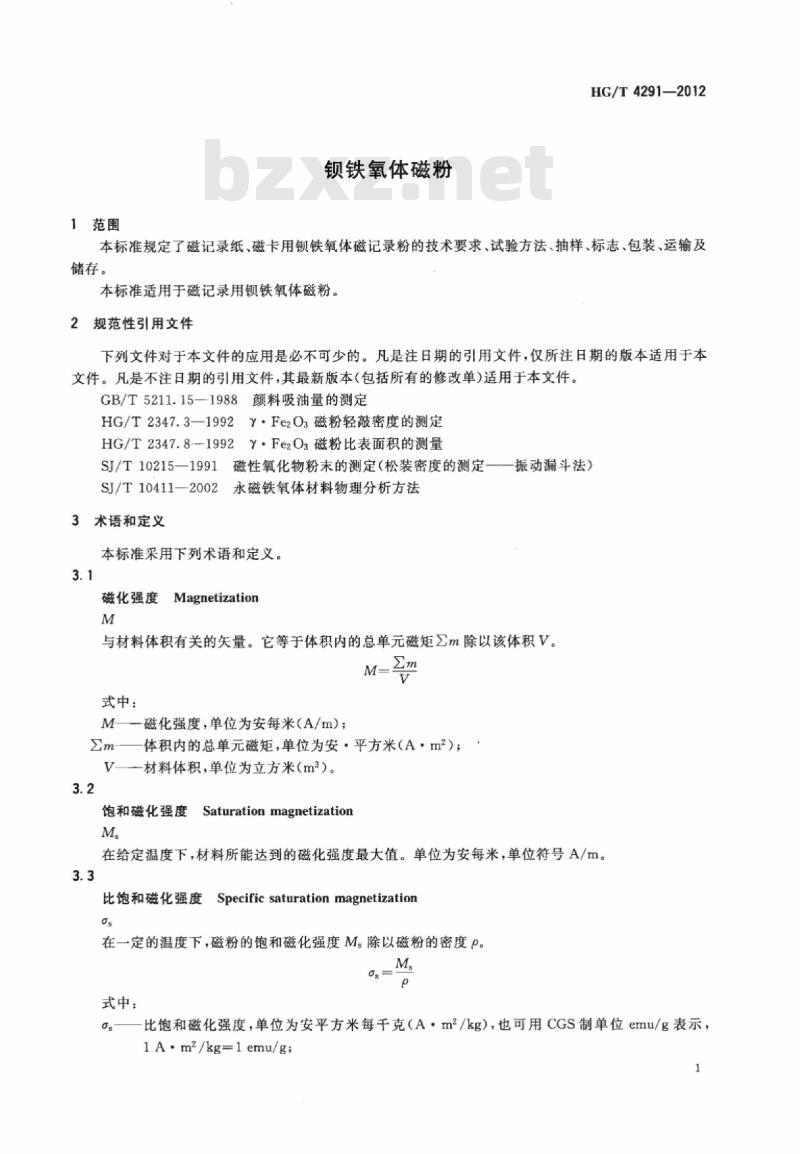

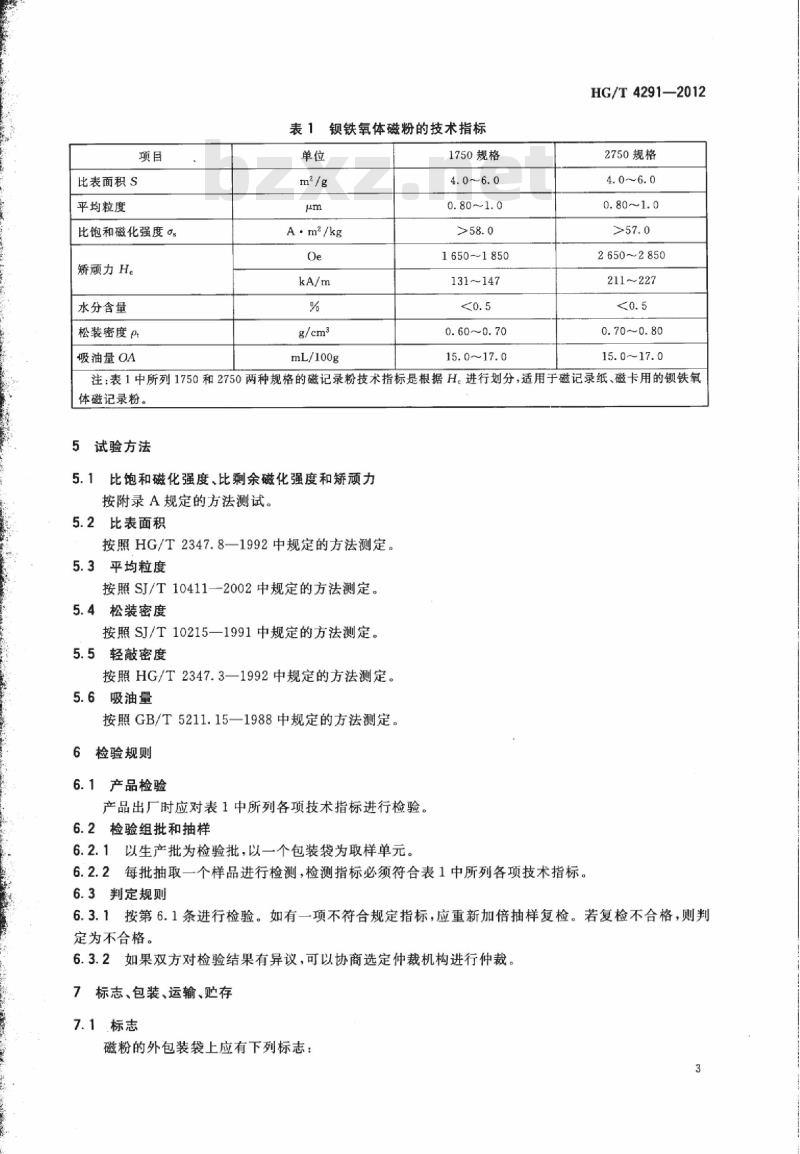

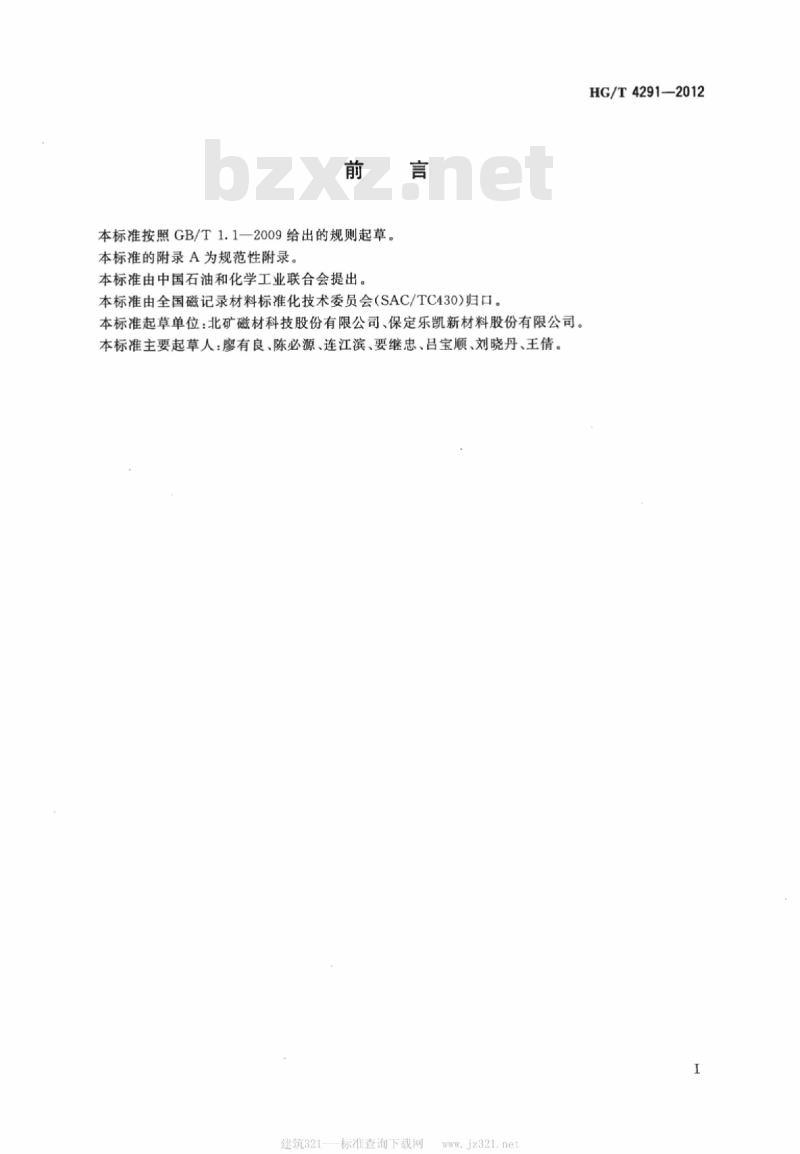

ICS 35.220.22 G83 备案号：37892—2013 HG 中华人民共和国化工行业标准 HG/T 4291—2012 钡铁氧体磁粉 Barium ferrite magnetic powder 2012-11-07发布 2013-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准的附录A为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国磁记录材料标准化技术委员会（SAC/TC 430）归口。 本标准起草单位：北矿磁材科技股份有限公司、保定乐凯新材料股份有限公司。 本标准主要起草人：廖有良、陈必源、连江滨、要继忠、吕宝顺、刘晓丹、王倩。 1 范围 本标准规定了磁记录纸、磁卡用钡铁氧体磁记录粉的技术要求、试验方法、抽样、标志、包装、运输及储存。 本标准适用于磁记录用铁氧体磁粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 5211.15—1988 颜料吸油量的测定 HG/T 2347.3—1992 Fe2O3磁粉轻敲密度的测定 HG/T 2347.8—1992 γ-Fe2O3磁粉比表面积的测量 SJ/T 10215—1991 磁性氧化物粉末松装密度测定（振动漏斗法） SJ/T 10411—2002 永磁铁氧体材料物理分析方法 3 术语和定义 3.1 磁化强度 M 与材料体积有关的矢量，等于体积内总单元磁矩除以体积V： M = Σm / V M：磁化强度，单位A/m Σm：体积内总磁矩，单位A·m² V：材料体积，单位m³ 3.2 饱和磁化强度 Ms 在给定温度下材料所能达到的磁化强度最大值，单位A/m。 3.3 比饱和磁化强度 Os Os = Ms / ρ Os：A·m²/kg（或emu/g，1A·m²/kg = 1emu/g） Ms：饱和磁化强度A/m ρ：磁粉轻敲密度kg/m³ 3.4 比剩余磁化强度 Or 在外磁场为零时的磁化强度与密度之比，单位A·m²/kg。 3.5 矫顽力 Hc 磁通密度为零时的磁场强度值，采用MH磁滞回线中的Hc表示，单位A/m（或Oe）。 3.6 比表面积 S 单位质量磁粉的总表面积，单位m²/g。 3.7 平均粒度 由统计粒度分布计算的平均值，单位μm。 3.8 松装密度 ρt 磁粉自由填充单位体积的质量，单位g/cm³。 3.9 吸油量 OA 100g磁粉达到完全润湿状态所需油的最小体积，单位mL/100g。 4 产品分类与技术要求 钡铁氧体磁粉技术指标如下： 项目：比表面积S（m²/g） 规格：4.0～6.0 平均粒度（μm）：0.80～1.0 比饱和磁化强度Os（A·m²/kg）：>58.0 矫顽力Hc：1650～1850 （其余如水分含量、松装密度、吸油量等按产品要求控制）
