【HG化工标准】 偏光眼镜用三醋酸纤维素酯(TAC)薄膜

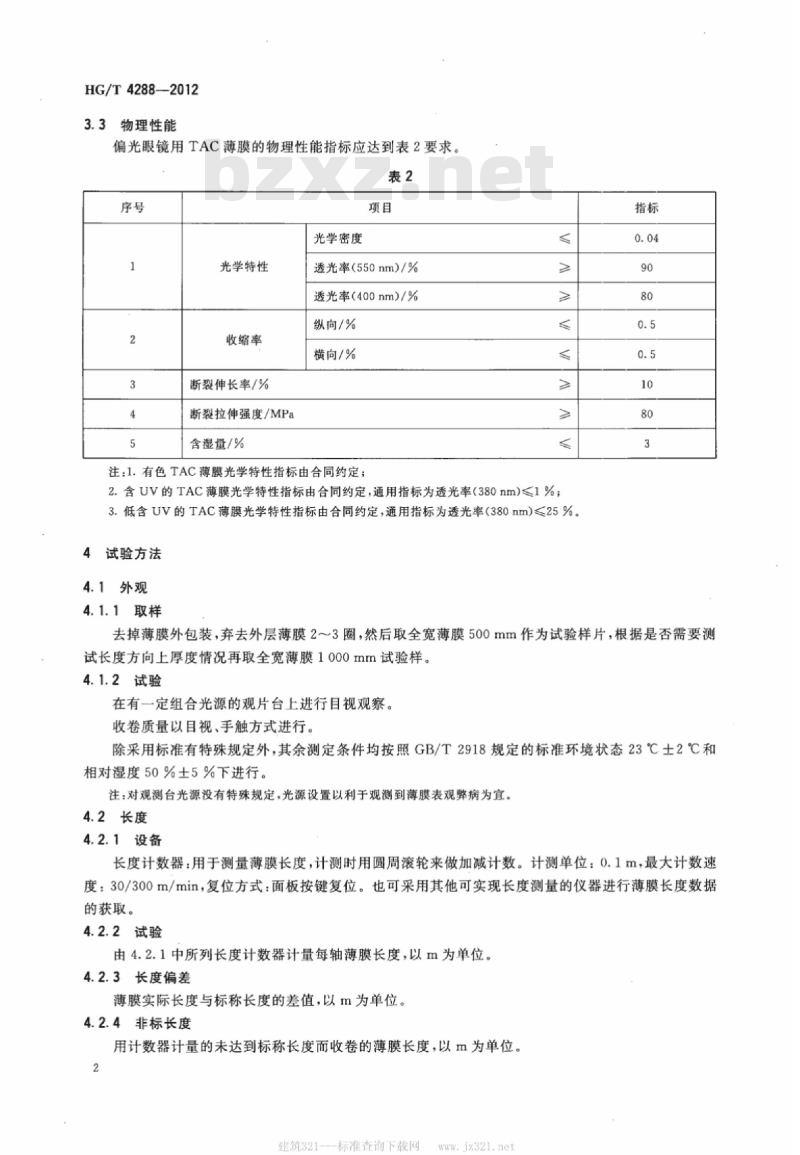

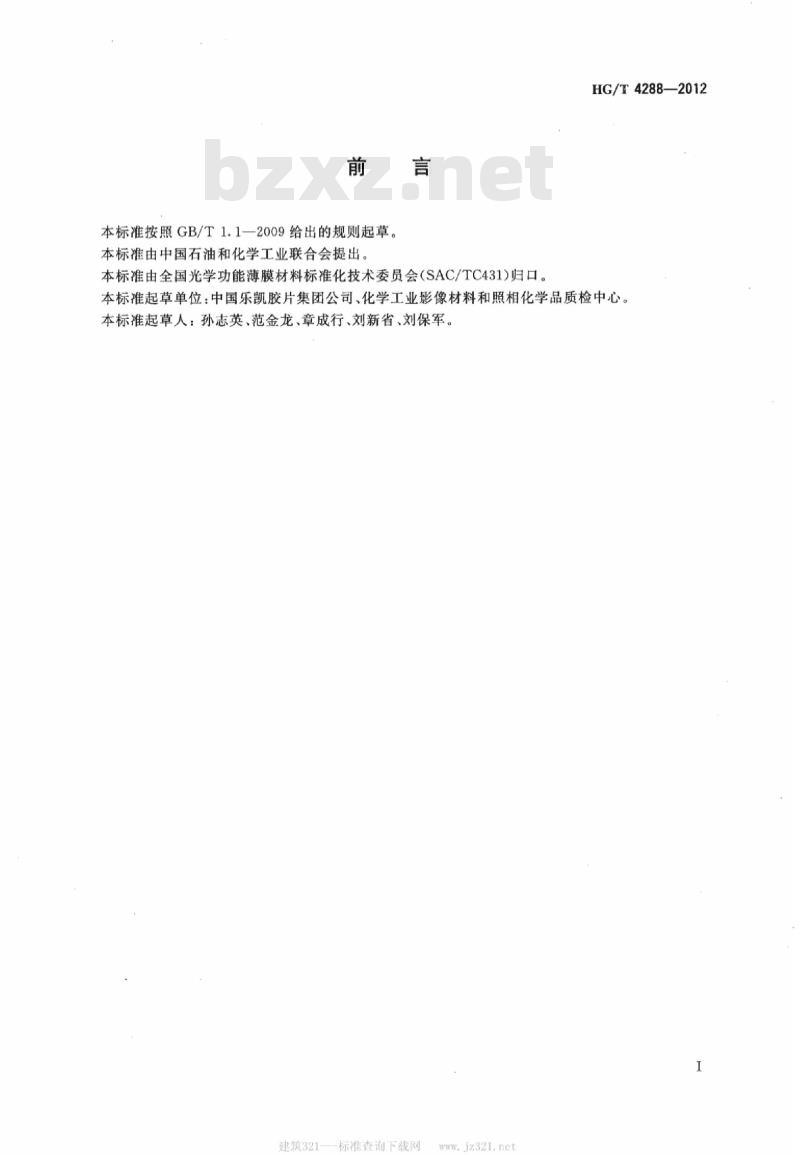

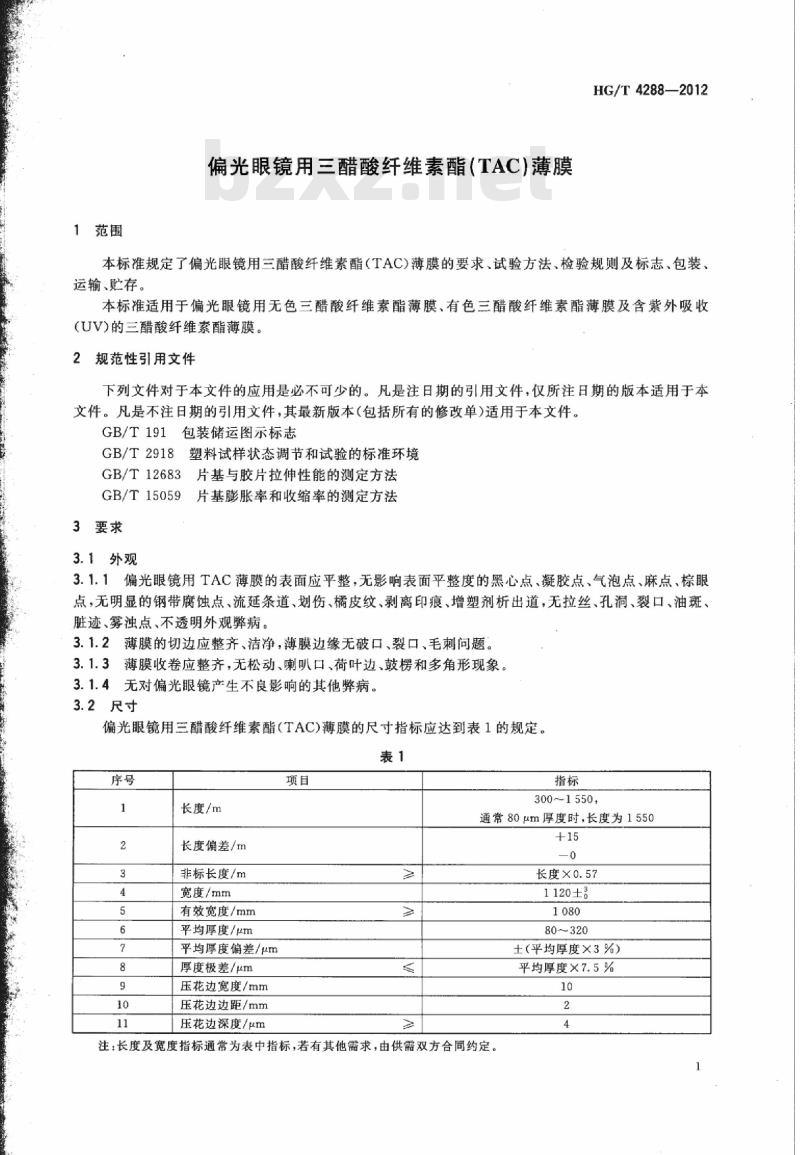

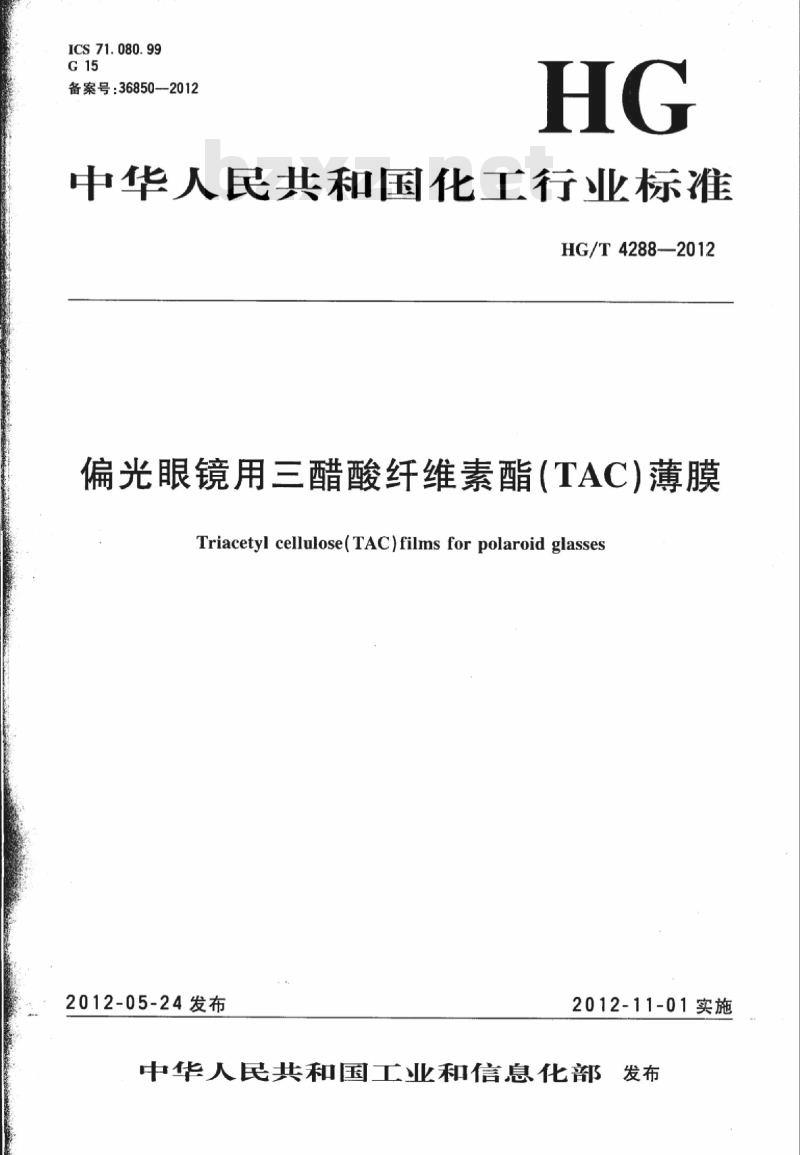

ICS 71.080.99 G15 备案号：36850—2012 HG 中华人民共和国化工行业标准 HG/T 4288—2012 偏光眼镜用三醋酸纤维素酯（TAC）薄膜 Triacetyl cellulose (TAC) films for polaroid glasses 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：中国乐凯胶片集团公司、化学工业影像材料和照相化学品质检中心。 本标准主要起草人：孙志英、范金龙、章成行、刘新省、刘保军。 1 范围 本标准规定了偏光眼镜用三醋酸纤维素酯（TAC）薄膜的要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于偏光眼镜用无色三醋酸纤维素酯薄膜、有色三醋酸纤维素酯薄膜及含紫外吸收（UV）的三醋酸纤维素酯薄膜。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 12683 片基与胶片拉伸性能的测定方法 GB/T 15059 片基膨胀率和收缩率的测定方法 3 要求 3.1 外观 3.1.1 TAC薄膜表面应平整，无黑心点、凝胶点、气泡点、麻点、棕眼点，无明显钢带腐蚀点、流延条道、划伤、橘皮纹、剥离印痕、增塑剂析出道，无拉丝、孔洞、裂口、油斑、脏迹、雾浊点及不透明等外观缺陷。 3.1.2 薄膜切边应整齐洁净，无破口、裂口、毛刺。 3.1.3 薄膜收卷应整齐，无松动、喇叭口、荷叶边、鼓楞和多角形现象。 3.1.4 不得有影响偏光眼镜使用性能的其他缺陷。 3.2 尺寸 TAC薄膜尺寸指标如下： 长度：300～1550 m（通常80μm厚度时长度为1550 m） 长度偏差：+15 m / 0 m 非标长度：长度×0.57 宽度：1120 mm（有效宽度1080 mm） 平均厚度：80～320 μm 平均厚度偏差：±（平均厚度×3%） 厚度极差：平均厚度×7.5% 压花边宽度：10 mm 压花边边距：2 mm 压花边深度：4 μm 注：特殊长度及宽度可由供需双方合同约定。 3.3 物理性能 TAC薄膜物理性能要求包括光学特性、收缩率、断裂伸长率、断裂拉伸强度、含湿量及光学密度等指标。 其中典型指标： 透光率（550nm）：0.04 透光率（400nm）：90 纵向收缩率：80 横向收缩率：0.5 断裂伸长率：0.5% 断裂拉伸强度：10 MPa 含湿量：80 光学密度：3 注：有色TAC薄膜及含UV薄膜光学指标可由合同约定，其中380nm透光率通常有特殊限制要求。 4 试验方法 4.1 外观 4.1.1 取样 去除外包装，弃去外层2～3圈薄膜后，取全宽500 mm样片；需要时再取1000 mm样片用于厚度方向测试。 4.1.2 试验 在具备组合光源的观片台上进行目视检查，收卷质量采用目视及手触方式评定。除特殊规定外，试验环境按GB/T 2918执行（23℃±2℃，相对湿度50%±5%）。 4.2 长度 4.2.1 设备 采用长度计数器测量薄膜长度，计量单位0.1 m，最大速度30/300 m/min，也可使用其他同等精度设备。 4.2.2 试验方法 用计数器测量每轴薄膜长度，以m为单位。 4.2.3 长度偏差 实际长度与标称长度之差，以m表示。 4.2.4 非标长度 未达到标称长度但完成收卷的薄膜长度。
