【GB国家标准】 动态公路车辆自动衡器第3部分:轴重式

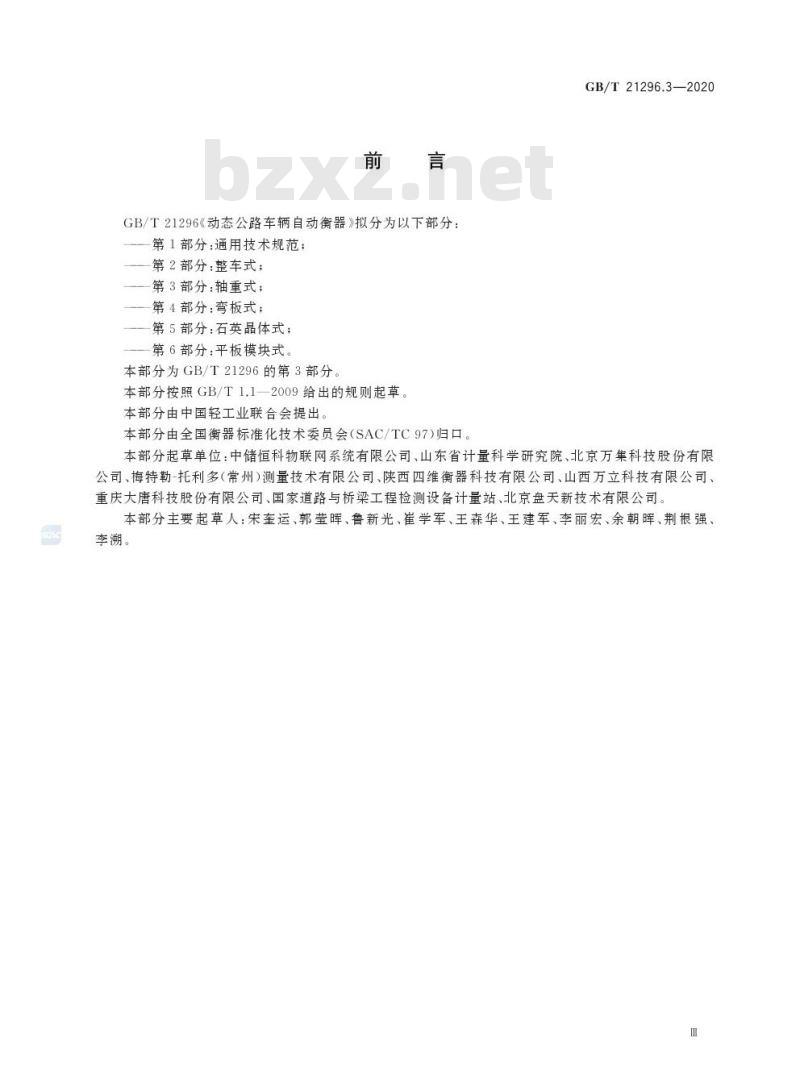

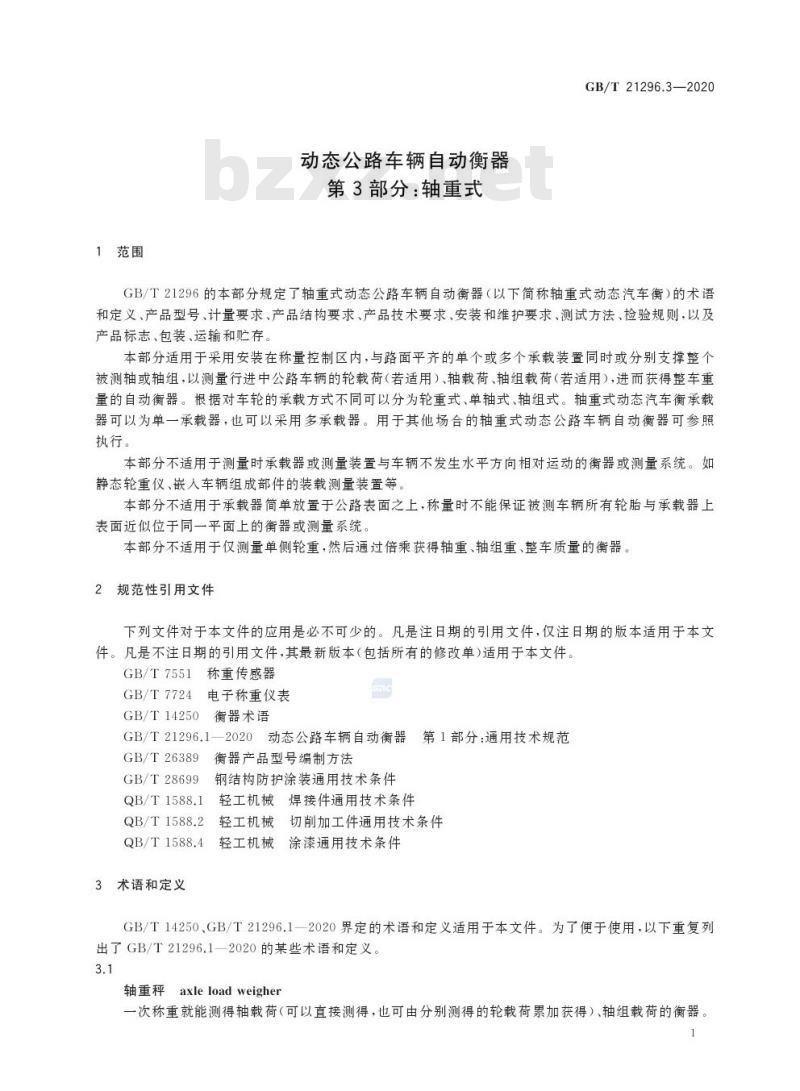

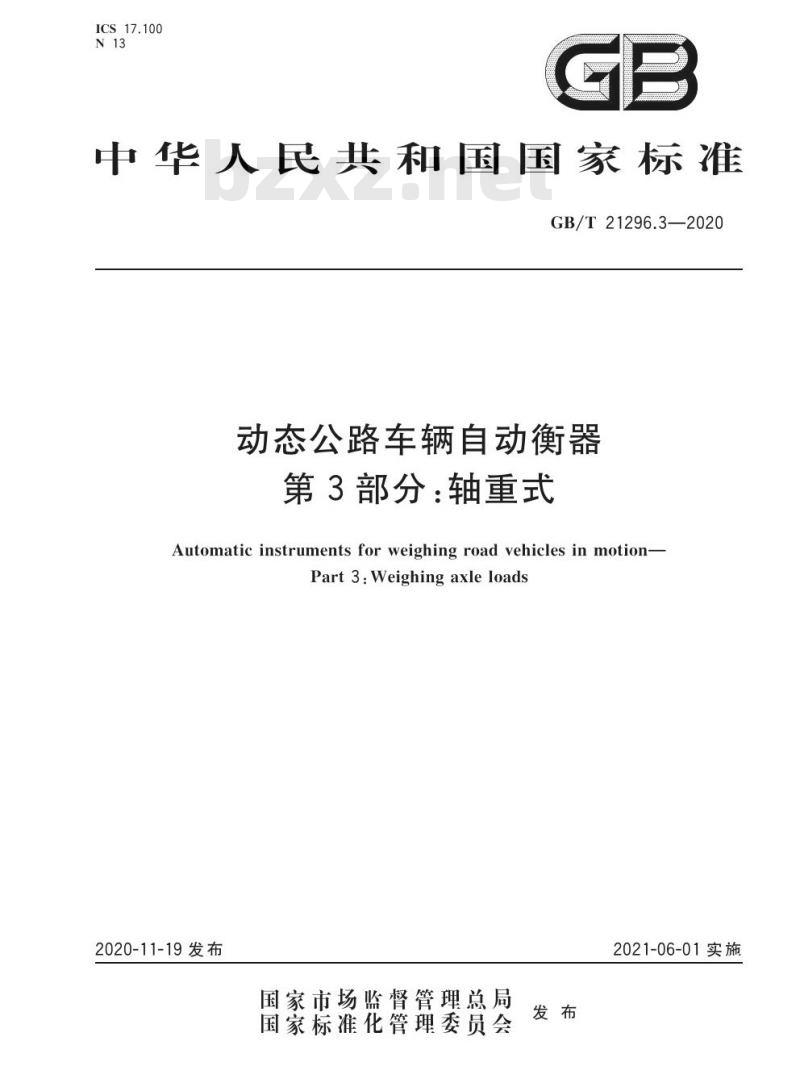

中华人民共和国国家标准 GB/T21296.3—2020 动态公路车辆自动衡器 第3部分：轴重式 Automatic instruments for weighing road vehicles in motion-Part 3: Weighing axle loads 发布日期：2020-11-19 实施日期：2021-06-01 前言 GB/T21296《动态公路车辆自动衡器》分为以下部分：第1部分：通用技术规范；第2部分：整车式；第3部分：轴重式；第4部分：弯板式；第5部分：石英晶体式；第6部分：平板模块式。本部分为GB/T21296的第3部分。本部分按照GB/T1.1—2009规则起草，由中国轻工业联合会提出，并由全国衡器标准化技术委员会（SAC/TC97）归口。起草单位包括中储恒科物联网系统有限公司、山东省计量科学研究院、北京万集科技股份有限公司、梅特勒-托利多（常州）测量技术有限公司、陕西四维衡器科技有限公司、山西万立科技有限公司、重庆大唐科技股份有限公司、国家道路与桥梁工程检测设备计量站及北京盘天新技术有限公司。主要起草人：宋奎运、郭莹晖、鲁新光、崔学军、王森华、王建军、李丽宏、余朝晖、荆根强、李溯。 1 范围 GB/T21296的本部分规定了轴重式动态公路车辆自动衡器（简称轴重式动态汽车衡）的术语和定义、产品型号、计量要求、产品结构要求、产品技术要求、安装和维护要求、测试方法、检验规则，以及产品标志、包装、运输和贮存。本部分适用于安装在称量控制区内，与路面平齐的单个或多个承载装置同时或分别支撑整个被测轴或轴组，以测量行进中公路车辆的轮载荷、轴载荷和轴组载荷，从而获得整车重量。根据车轮承载方式可分为轮重式、单轴式、抽组式。承载器可为单一或多承载器。用于其他场合的轴重式动态衡器可参照执行。 本部分不适用于承载器或测量装置与车辆无水平相对运动的衡器，如静态轮重仪、嵌入车辆组成部件的装载测量装置；也不适用于承载器仅放置于公路表面且无法保证所有轮胎与承载器表面近似在同一平面的衡器；不适用于仅测量单侧轮重再倍乘获得轴重、轴组重或整车质量的衡器。 2 规范性引用文件 GB/T7551 称重传感器 GB/T7724 电子称重仪表 GB/T14250 衡器术语 GB/T21296.1—2020 动态公路车辆自动衡器 第1部分：通用技术规范 GB/T26389 衡器产品型号编制方法 GB/T28699 钢结构防护涂装通用技术条件 QB/T1588.1 轻工机械焊接通用技术条件
