【GB国家标准】 六角头头部带孔螺栓 细牙

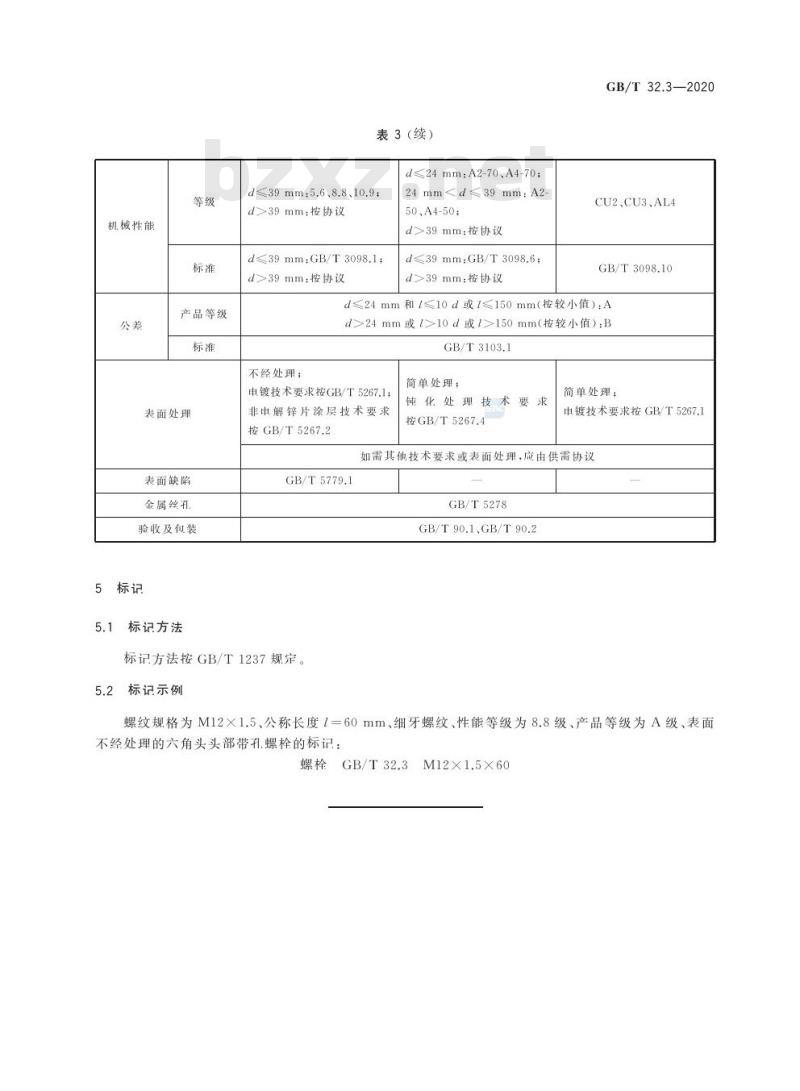

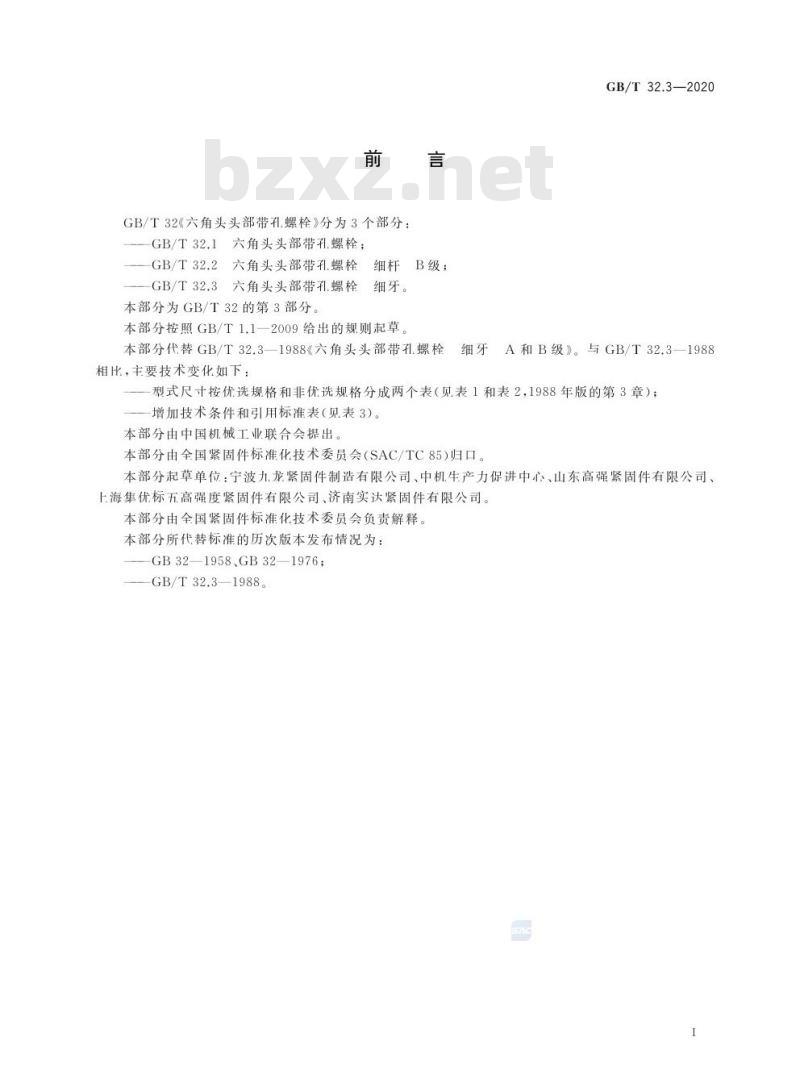

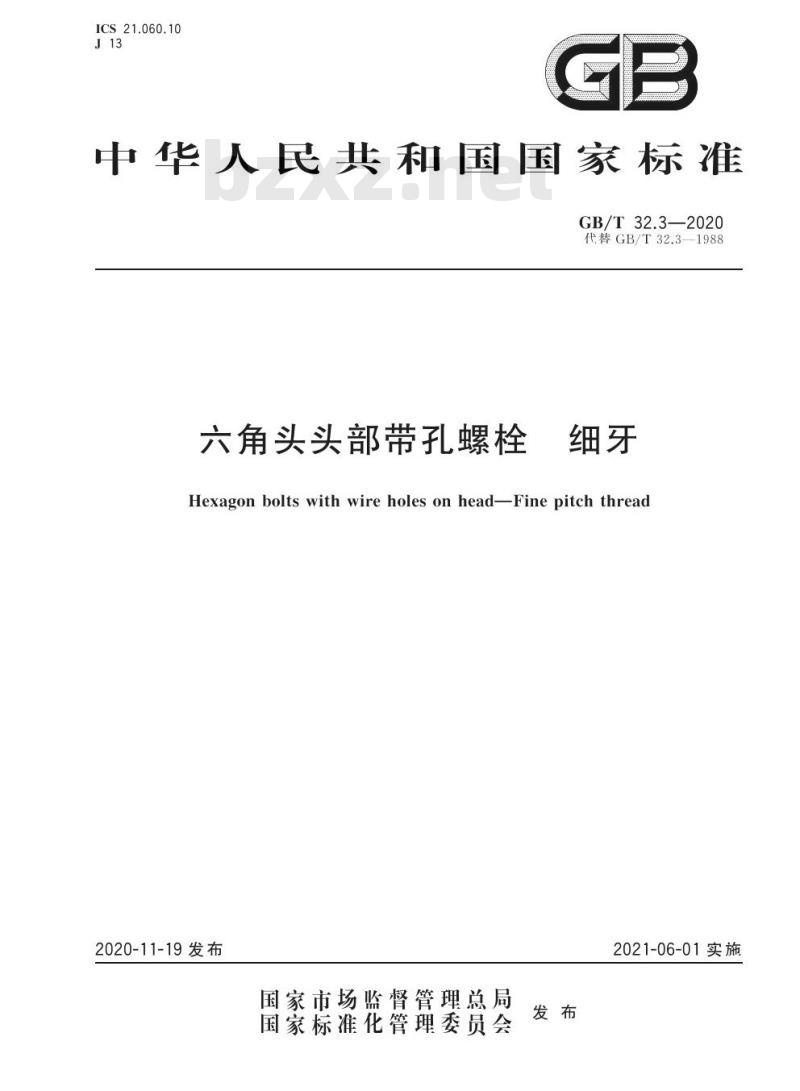

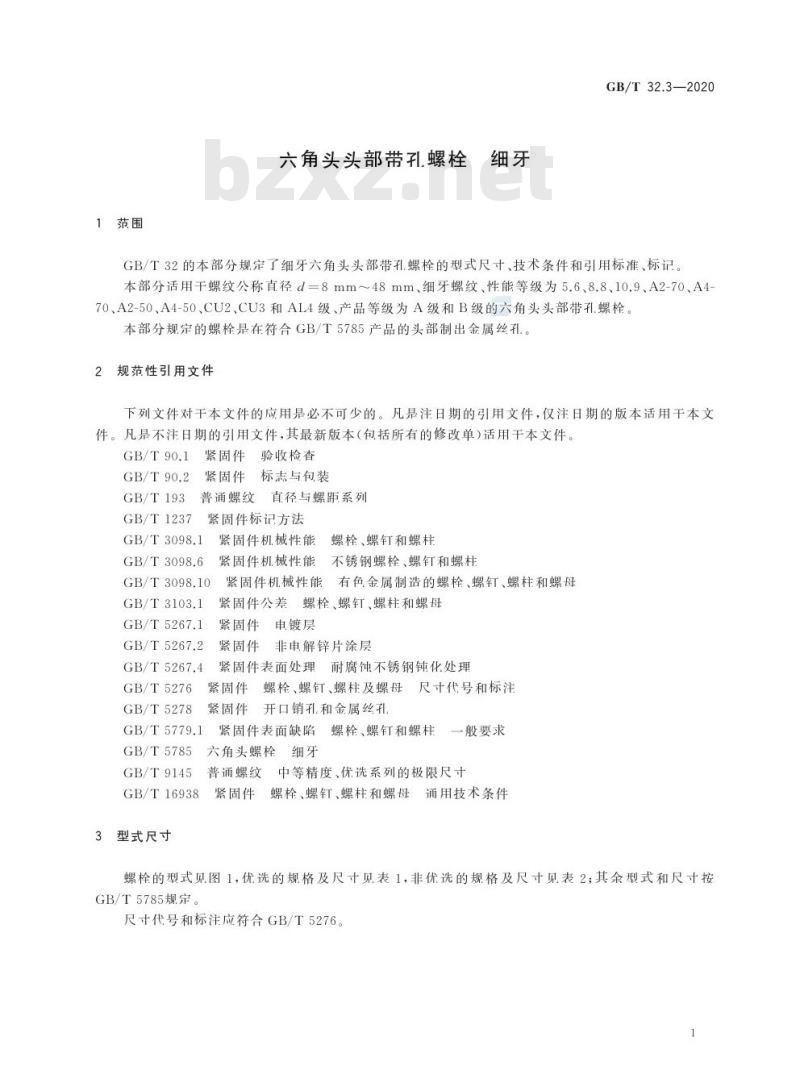

中华人民共和国国家标准 GB/T32.3—2020 六角头头部带孔螺栓 细牙 Hexagon bolts with wire holes on head Fine pitch thread 2020-11-19发布 2021-06-01实施 国家市场监督管理总局 国家标准化管理委员会发布 前言 GB/T32《六角头头部带孔螺栓》分为三部分：GB/T32.1、GB/T32.2和GB/T32.3。本部分为GB/T32的第3部分，按照GB/T1.1—2009规则起草，代替GB/T32.3—1988《六角头头部带孔螺栓 细牙 A和B级》。与1988版相比，主要技术变化包括：型式尺寸按优选规格和非优选规格分为两表，增加技术条件和引用标准表。本部分由中国机械工业联合会提出，全国紧固件标准化技术委员会（SAC/TC85）归口解释。 1 范围 本标准规定了细牙六角头头部带孔螺栓的型式、尺寸、技术条件和标记。本部分适用于公称直径d=8mm~48mm、细牙螺纹、性能等级为5.6、8.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级，产品等级为A级和B级的六角头头部带孔螺栓，螺栓头部金属丝孔符合GB/T5785要求。 2 规范性引用文件 以下文件对于本标准的应用是必不可少的，注日期的版本仅适用于本标准，未注日期的版本包括最新修改单均适用： - GB/T90.1 紧固件验收检查 - GB/T90.2 紧固件 - GB/T193 标志与包装 - GB/T1237 直径与螺距系列 普通螺纹 - GB/T3098.1 螺栓、螺钉和螺柱紧固件机械性能 - GB/T3098.6 不锈钢螺栓、螺钉和螺柱紧固件机械性能 - GB/T3098.10 有色金属制造的螺栓、螺钉、螺柱和螺母 - GB/T5267.1 螺栓、螺钉、螺柱和螺母公差 - GB/T5267.2 螺栓、螺钉、螺柱和螺母电镀层 - GB/T5267.4 螺栓、螺钉、螺柱非电解锌片涂层 - GB/T5276 紧固件表面处理耐腐蚀不锈钢钝化处理 - GB/T5278 螺栓、螺钉、螺柱及螺母尺寸代号和标注 - GB/T5779.1 开口销孔和金属丝孔 - GB/T5785 紧固件型式和尺寸 - GB/T9145 紧固件表面缺陷 - GB/T16938 六角头螺栓细牙 普通螺纹 3 型式尺寸 螺栓的型式见图1，优选规格尺寸见表1，非优选规格尺寸见表2，其余型式和尺寸按GB/T5785规定。尺寸代号和标注应符合GB/T5276。 螺纹规格示例（dxp）： - M8×1 公称直径d=8mm，螺距p=1mm，内径min、max及螺纹高度h按表1规定 - M10×1, M10×1.25, M12×1.25, M12×1.5 等尺寸详见标准表格 4 技术条件和引用标准 技术条件和引用标准见表3，螺栓应满足材料、机械性能、尺寸偏差、表面处理及标记要求，确保安全和互换性。
