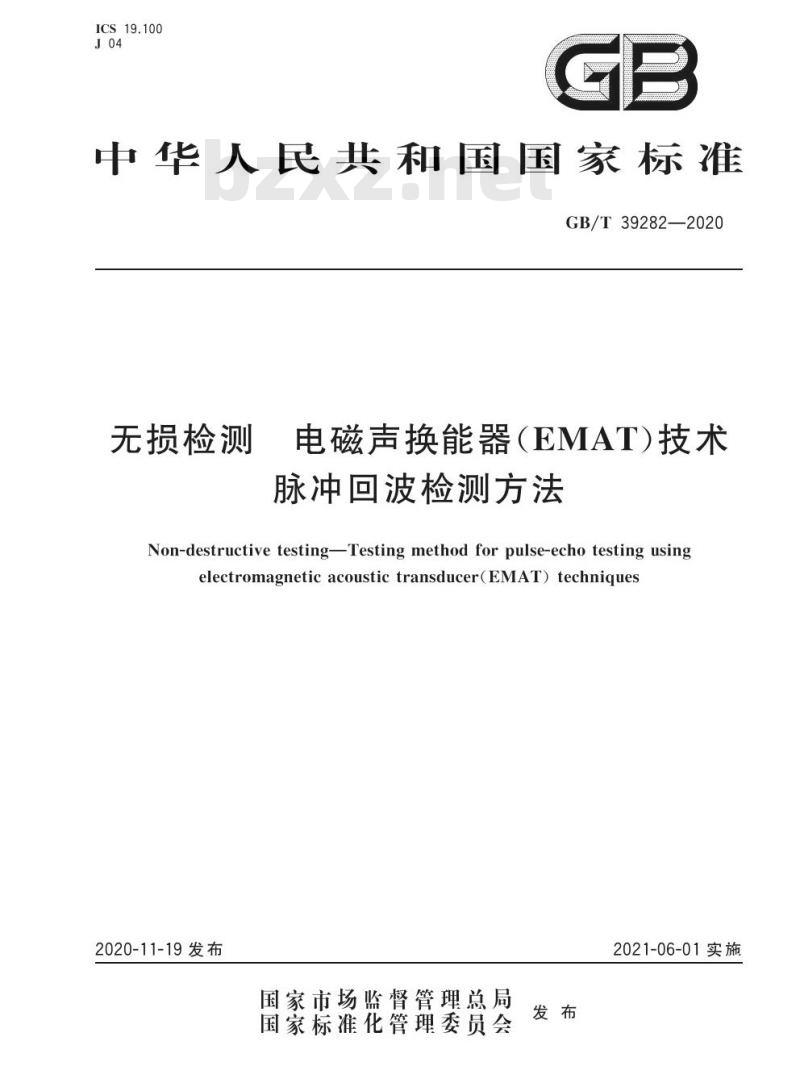

- GB/T 39282-2020 无损检测 电磁声换能器(EMAT)技术脉冲回波检测方法
【GB国家标准】 无损检测 电磁声换能器(EMAT)技术脉冲回波检测方法
本网站 发布时间:
2023-08-12 11:00:37
- GB/T 39282-2020
- 现行
标准号:
GB/T 39282-2020
标准名称:
无损检测 电磁声换能器(EMAT)技术脉冲回波检测方法
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39282-2020.Non-destructive testing- Testing method for pulse-echo testing using elctromagnetic acoustic transducer( EMAT) techniques.

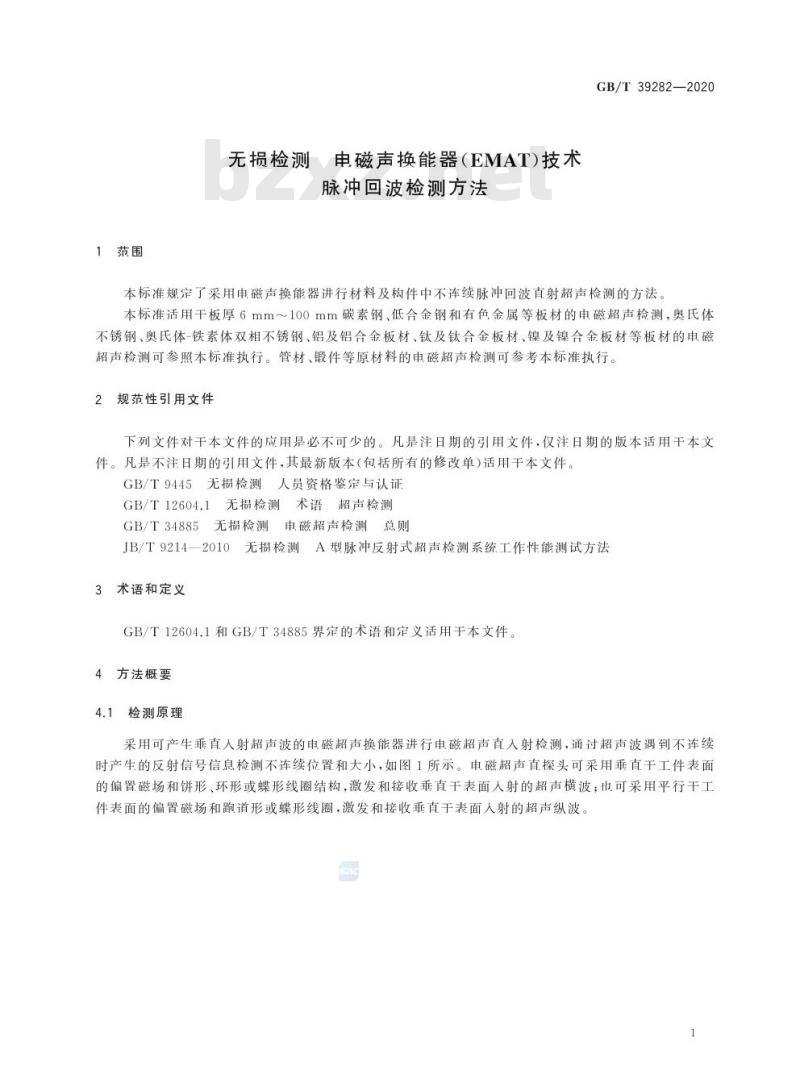

1范围
GB/T 39282规定了采用电磁声换能器进行材料及构件中不连续脉冲回波直射超声检测的方法。
GB/T 39282适用于板厚6mm~100mm碳素钢、低合金钢和有色金属等板材的电磁超声检测,奥氏体不锈钢、奥氏体-铁素体双相不锈钢、铝及铝合金板材、钛及钛合金板材、镍及镍合金板材等板材的电磁超声检测可参照本标准执行。管材、锻件等原材料的电磁超声检测可参考本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 9445无损 检测人员资格鉴定与认证
GB/T 12604.1无损检测术语超声 检测
GB/T 34885无损检测电 磁超声检测总则
JB/T 9214-2010无损检测A型脉冲反射式超声检测系统工作性能测试方法
3术语和定义
GB/T 12604.1 和GB/T 34885界定的术语和定义适用于本文件。
4方法概要
4.1检测原理
采用可产生垂直人射超声波的电磁超声换能器进行电磁超声直人射检测,通过超声波遇到不连续时产生的反射信号信息检测不连续位置和大小,如图1所示。电磁超声直探头可采用垂直于工件表面的偏置磁场和饼形、环形或蝶形线圈结构,激发和接收垂直于表面人射的超声横波;也可采用平行于工件表面的偏置磁场和跑道形或蝶形线圈,激发和接收垂直于表面入射的超声纵波。
1范围
GB/T 39282规定了采用电磁声换能器进行材料及构件中不连续脉冲回波直射超声检测的方法。
GB/T 39282适用于板厚6mm~100mm碳素钢、低合金钢和有色金属等板材的电磁超声检测,奥氏体不锈钢、奥氏体-铁素体双相不锈钢、铝及铝合金板材、钛及钛合金板材、镍及镍合金板材等板材的电磁超声检测可参照本标准执行。管材、锻件等原材料的电磁超声检测可参考本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 9445无损 检测人员资格鉴定与认证
GB/T 12604.1无损检测术语超声 检测
GB/T 34885无损检测电 磁超声检测总则
JB/T 9214-2010无损检测A型脉冲反射式超声检测系统工作性能测试方法
3术语和定义
GB/T 12604.1 和GB/T 34885界定的术语和定义适用于本文件。
4方法概要
4.1检测原理
采用可产生垂直人射超声波的电磁超声换能器进行电磁超声直人射检测,通过超声波遇到不连续时产生的反射信号信息检测不连续位置和大小,如图1所示。电磁超声直探头可采用垂直于工件表面的偏置磁场和饼形、环形或蝶形线圈结构,激发和接收垂直于表面人射的超声横波;也可采用平行于工件表面的偏置磁场和跑道形或蝶形线圈,激发和接收垂直于表面入射的超声纵波。
