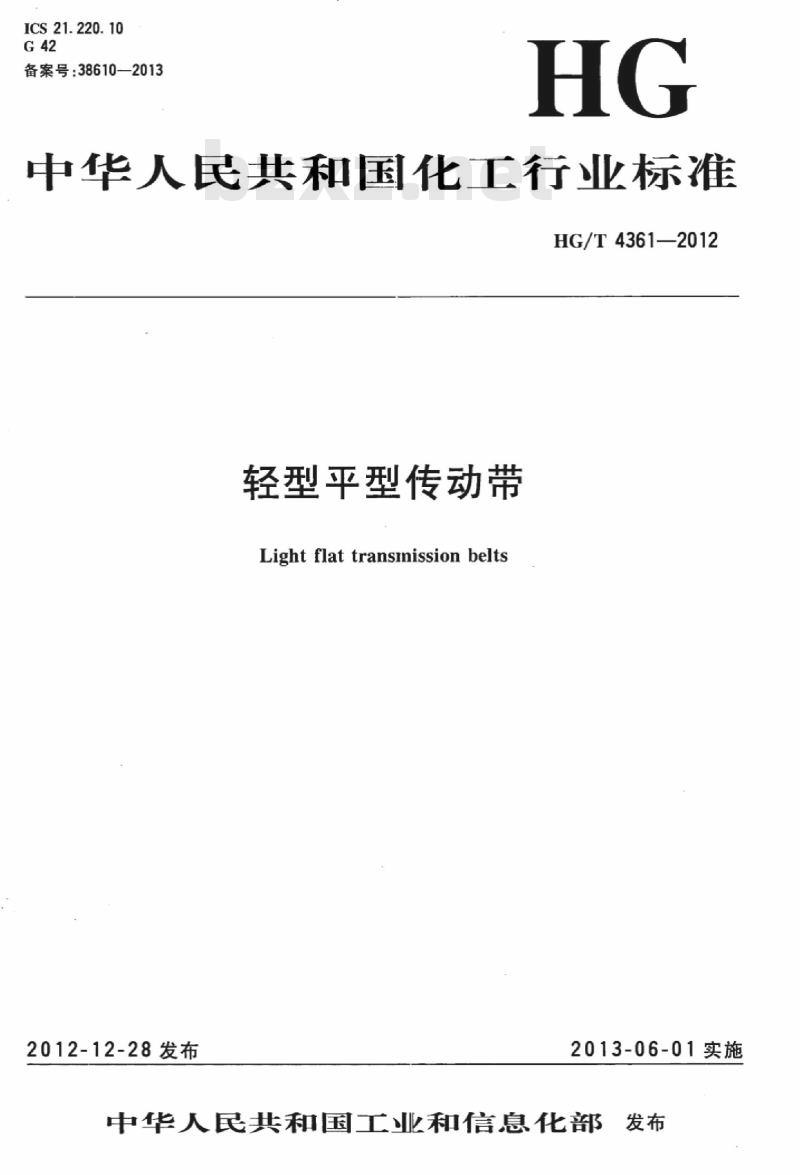

【HG化工标准】 轻型平型传动带

中华人民共和国化工行业标准 HG/T 4361—2012
轻型平型传动带（Light Flat Transmission Belts）
发布：2012-12-28 实施：2013-06-01
发布单位：中华人民共和国工业和信息化部

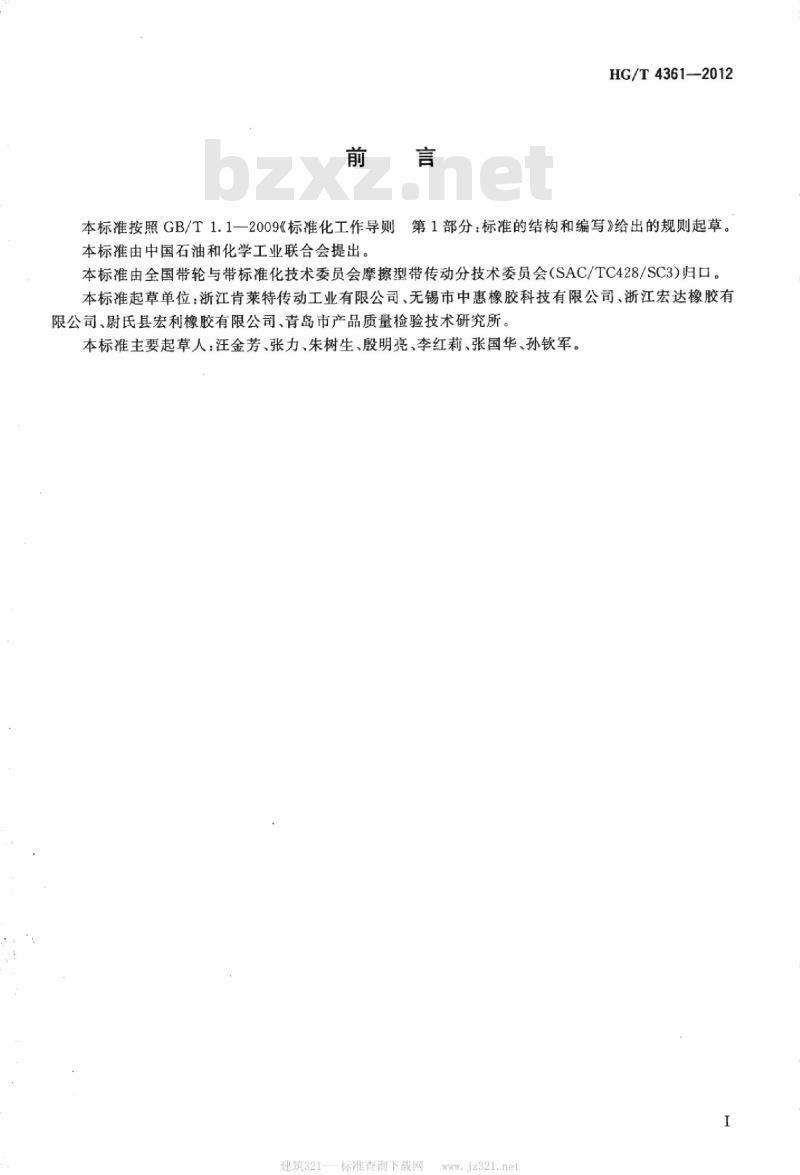

本标准按照 GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》起草，由中国石油和化学工业联合会提出，由全国带轮与带标准化技术委员会摩擦型带传动分技术委员会（SAC/TC428/SC3）归口。本标准起草单位包括浙江肯莱特传动工业有限公司、无锡市中惠橡胶科技有限公司、浙江宏达橡胶有限公司、尉氏县宏利橡胶有限公司、青岛市产品质量检验技术研究所。本标准主要起草人汪金芳、张力、朱树生、殷明亮、李红莉、张国华、孙钦军。

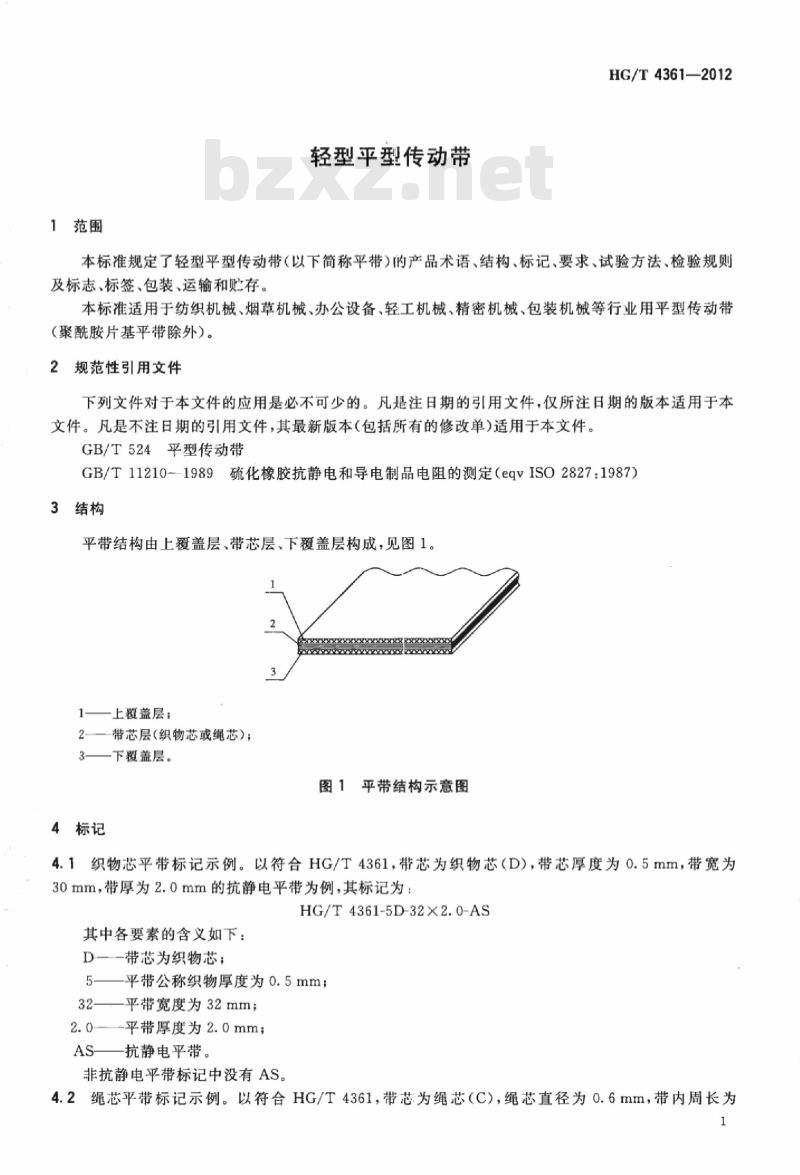

1 范围
本标准规定了轻型平型传动带（以下简称平带）的术语、结构、标记、要求、试验方法、检验规则及标志、标签、包装、运输和贮存。本标准适用于纺织机械、烟草机械、办公设备、轻工机械、精密机械、包装机械等行业用平型传动带（聚酰胺片基平带除外）。
2 规范性引用文件
GB/T 524 平型传动带
GB/T 11210-1989 硫化橡胶抗静电和导电制品电阻的测定（eqv ISO 2827:1987）
3 结构
平带由上覆盖层、带芯层、下覆盖层构成。
上覆盖层
带芯层（织物芯或绳芯）
下覆盖层
4 标记
4.1 织物芯平带标记示例：HG/T4361-5D-32×2.0-AS
其中：D表示织物芯；5表示公称织物厚度0.5mm；32表示带宽32mm；2.0表示带厚2.0mm；AS表示抗静电平带（无AS表示非抗静电）。
4.2 绳芯平带标记示例：HG/T4361-6C-3000×25×3.0-AS
其中：C表示绳芯；6表示绳芯直径0.6mm；3000表示内周长3000mm；25表示带宽25mm；3.0表示带厚3.0mm；AS表示抗静电平带。

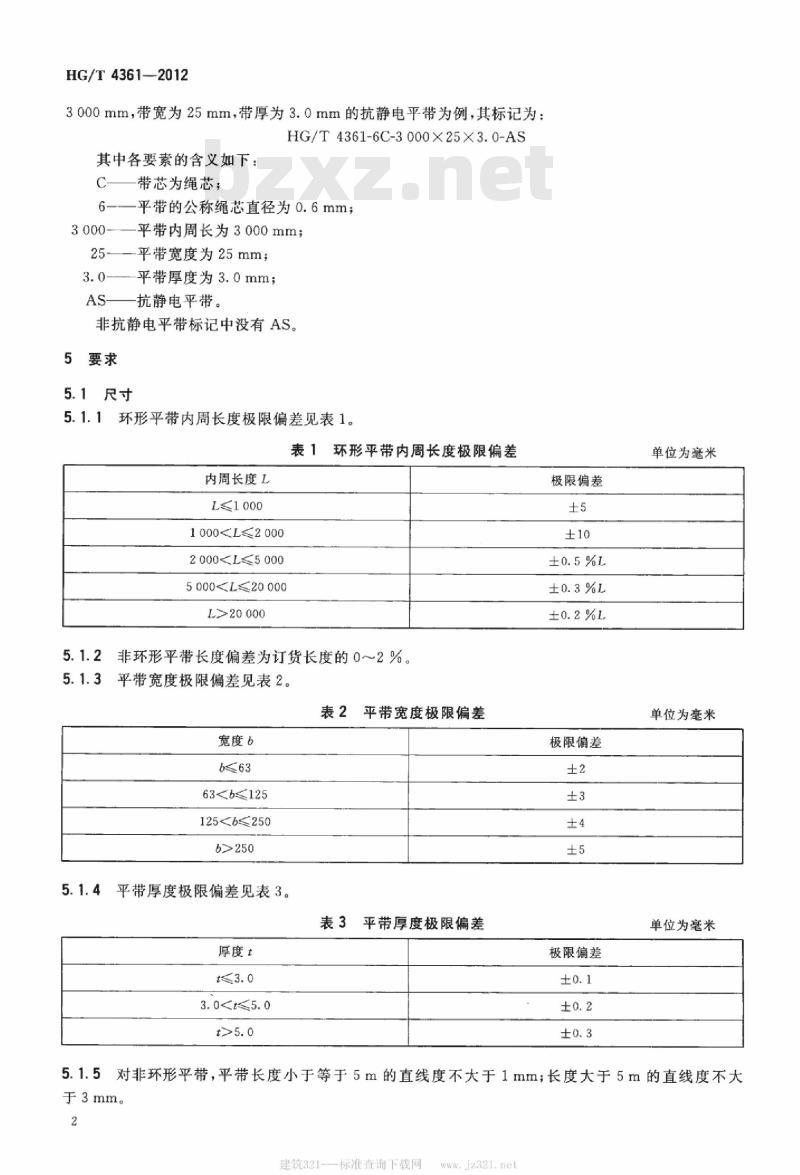

5 要求
5.1 尺寸
5.1.1 环形平带内周长度极限偏差按内周长度分档控制。
5.1.2 非环形平带长度偏差为订货长度的0～2%。免费标准bzxz.net
5.1.3 平带宽度极限偏差按宽度分档控制。
5.1.4 平带厚度极限偏差按厚度分档控制。
5.1.5 非环形平带直线度要求：长度≤5m时不大于1mm，长度>5m时不大于3mm。直线度为带边任意两点连线到带边最大距离。

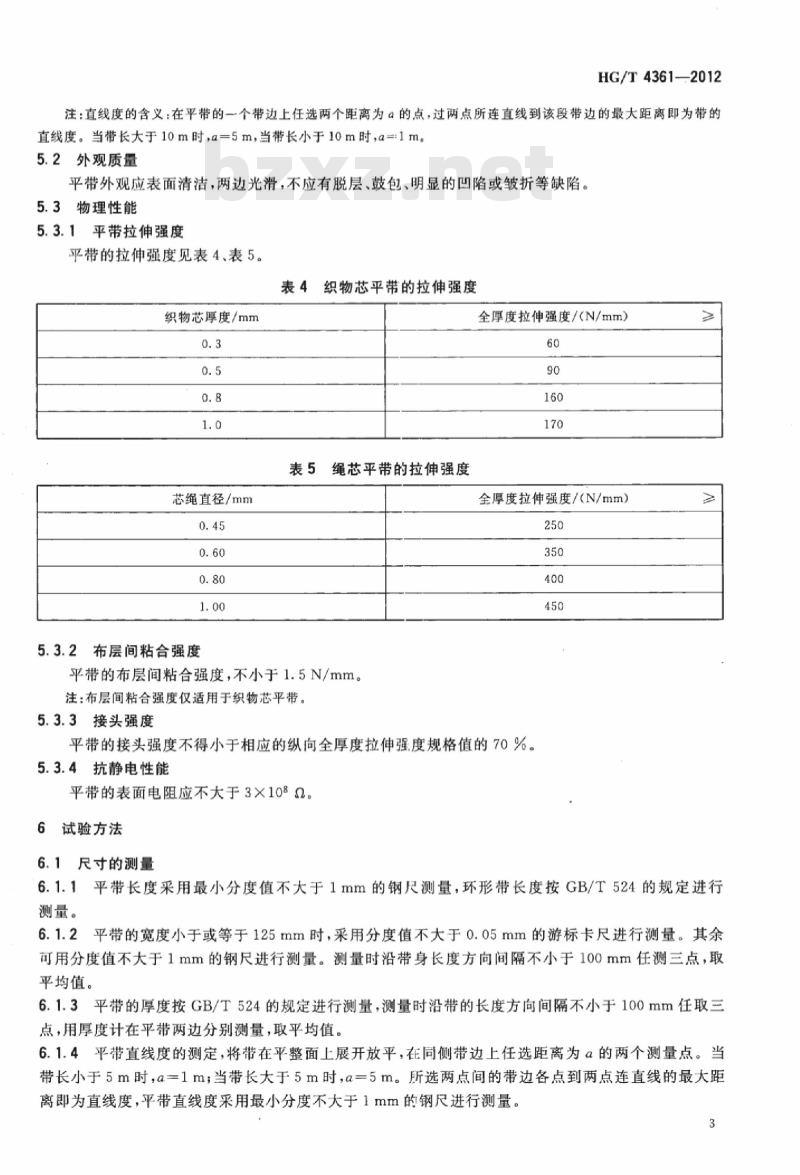

5.2 外观质量
平带外观应清洁、两边光滑，不应有脱层、鼓包、明显凹陷或皱折等缺陷。
5.3 物理性能
5.3.1 平带拉伸强度应符合表4、表5规定。
织物芯厚度与芯绳直径对应不同拉伸强度要求。
5.3.2 布层间粘合强度按标准规定执行。
