【HG化工标准】 普通输送带用整体织物带芯

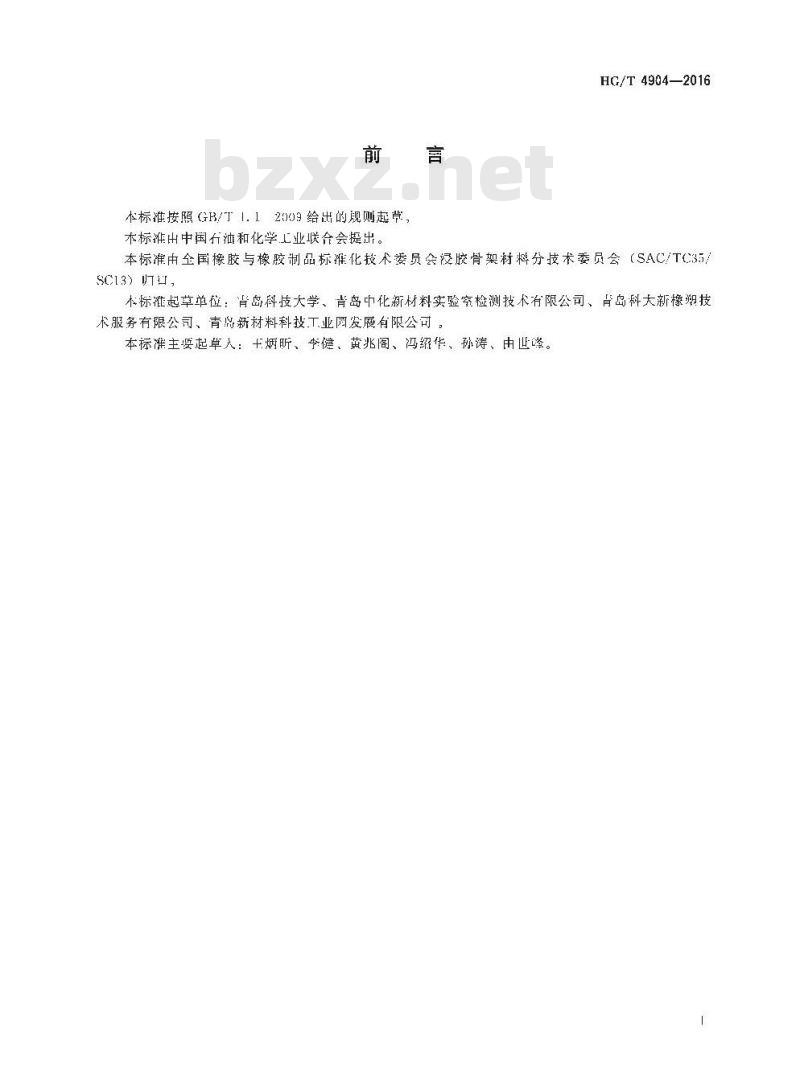

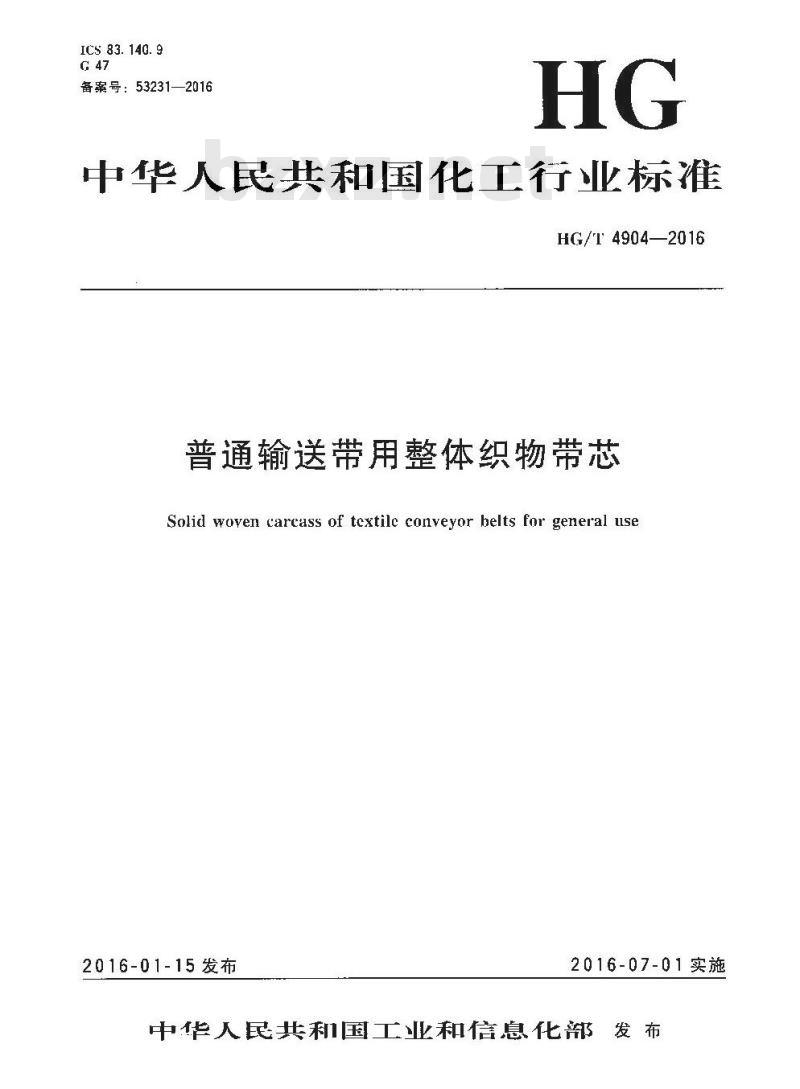

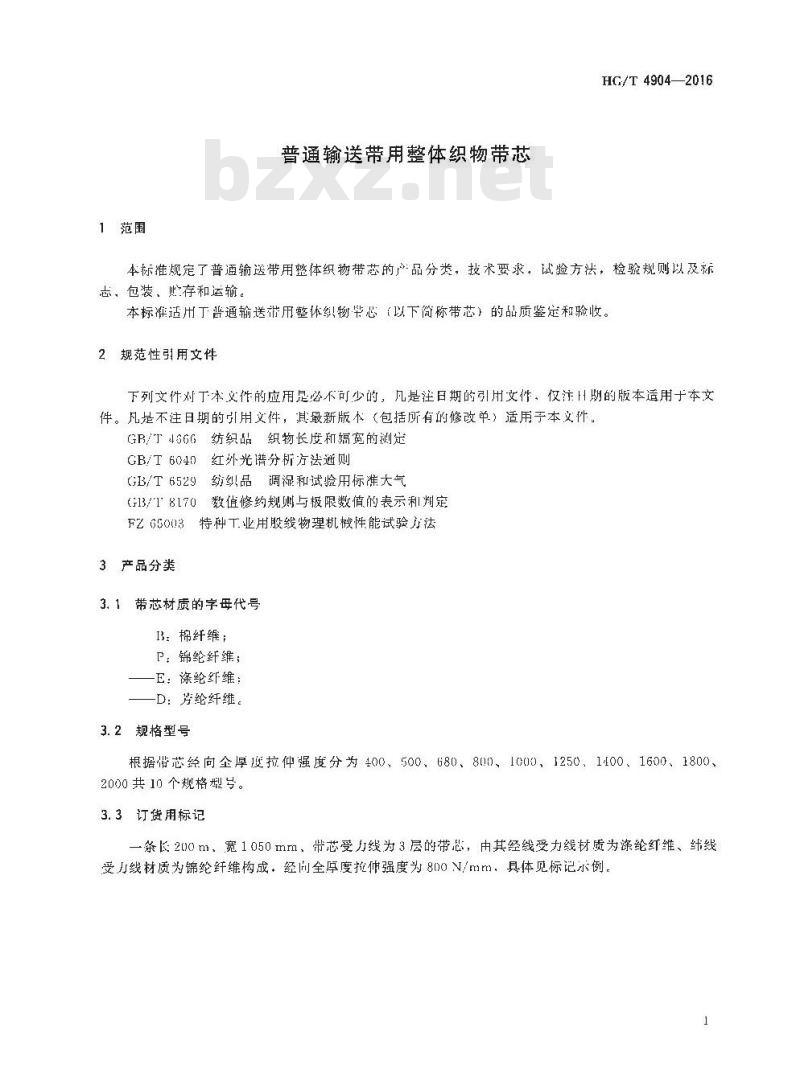

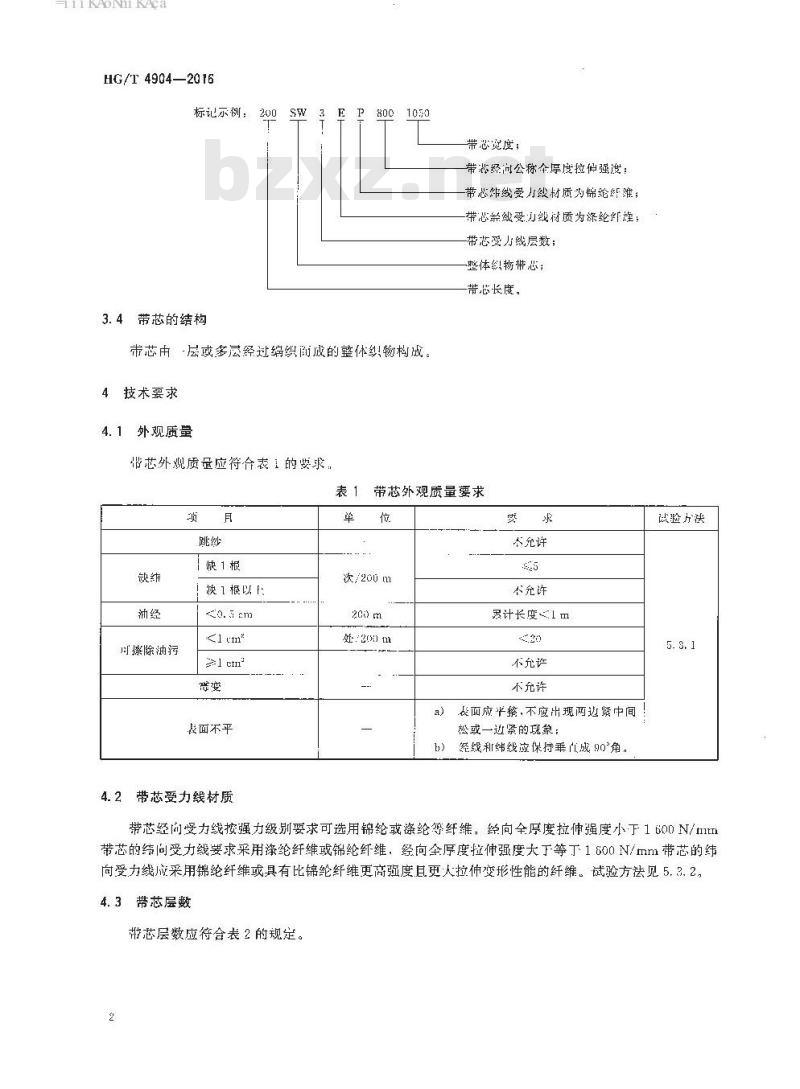

ICS 83.140.9 G 47 备案号：53231—2016 HG/T 4904—2016 中华人民共和国化工行业标准 普通输送带用整体织物带芯 Solid woven carcass of textile conveyor belts for general use 2016-01-15 发布 2016-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按 GB/T 1.1—2009 给出的规则起草，由中国石油和化学工业联合会提出，HG/T 4904—2016 归口全国橡胶与橡胶制品标准化技术委员会输送带骨架材料分技术委员会（SAC/TC35/SC3）。 起草单位：背岛科技大学、青岛中化新材料实验室检测技术有限公司、背岛科大新橡胶技术服务有限公司、青岛新材料科技工业发展有限公司。 主要起草人：十炳昕、李健、黄兆阁、冯绍华、孙涛、由世谬。 1 范围 本标准规定了普通输送带用整体织物带芯的产品分类、技术要求、试验方法、检验规则以及标志、包装、贮存和运输要求，适用于普通输送带整体织物带芯的品质鉴定和验收。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期文件仅适用于注日期版本，未注日期文件适用于最新版本（包括修改单）： GB/T 4666 纺织品织物长度和幅宽的测定 GB/T 6040 红外光谱分析方法通则 GB/T 6529 纤维制品调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ 65003 特种工业用纺织物物理机械性能试验方法 3 产品分类 3.1 带芯材质的字母代号： C：棉纤维； P：锦纶纤维； E：涤纶纤维； D：片纶纤维。 3.2 规格型号 根据带芯经向全厚度拉伸强度分为 400、500、680、800、1000、1250、1400、1600、1800、2000 共 10 个规格型号。 3.3 订货用标记 标记示例：一条长 200m、宽 1050mm、带芯受力线为 3 层的带芯，经线受力线材质为涤纶纤维，纬线受力线材质为锦纶纤维，经向全厚度拉伸强度为 800 N/mm。 3.4 带芯结构 带芯由一层或多层经过编织形成的整体织物构成。 4 技术要求 4.1 外观质量 带芯表面应平整，不应出现松紧不均现象，经线和纬线应保持垂直成 90°角。 4.2 带芯受力线材质 经向全厚度拉伸强度小于 1600 N/mm 的带芯经线可选用锦纶或涤纶纤维；全厚度拉伸强度大于等于 1600 N/mm 的经线应采用涤纶纤维或比锦纶更高强度纤维。纬向受力线可采用锦纶纤维或更高强度纤维。 4.3 带芯层数 芯层数应符合表 2 规定，不同型号带芯棉纤维含量应符合表 3。 4.4 带芯宽度及宽度极限偏差 带芯宽度可由供需双方协商确定，其宽度极限偏差应符合表 4 规定。 4.5 带芯长度及长度极限偏差 带芯单卷长度由供需双方协商确定，每卷带芯长度极限偏差按总长度计算。 5 试验方法 5.1 一般规定 除非另有说明，分析中仅使用确认为分析纯的试剂及 GB/T 6682—2008 规定的水。试验数据表示及修约按 GB/T 8170—2008 规定。 5.2 外观测定 在自然光线下目测。 5.3 受力线材质及层数测定 根据经向全厚度拉伸强度及纤维材质要求进行测试，具体试验方法按 FZ 65003 规定执行。
