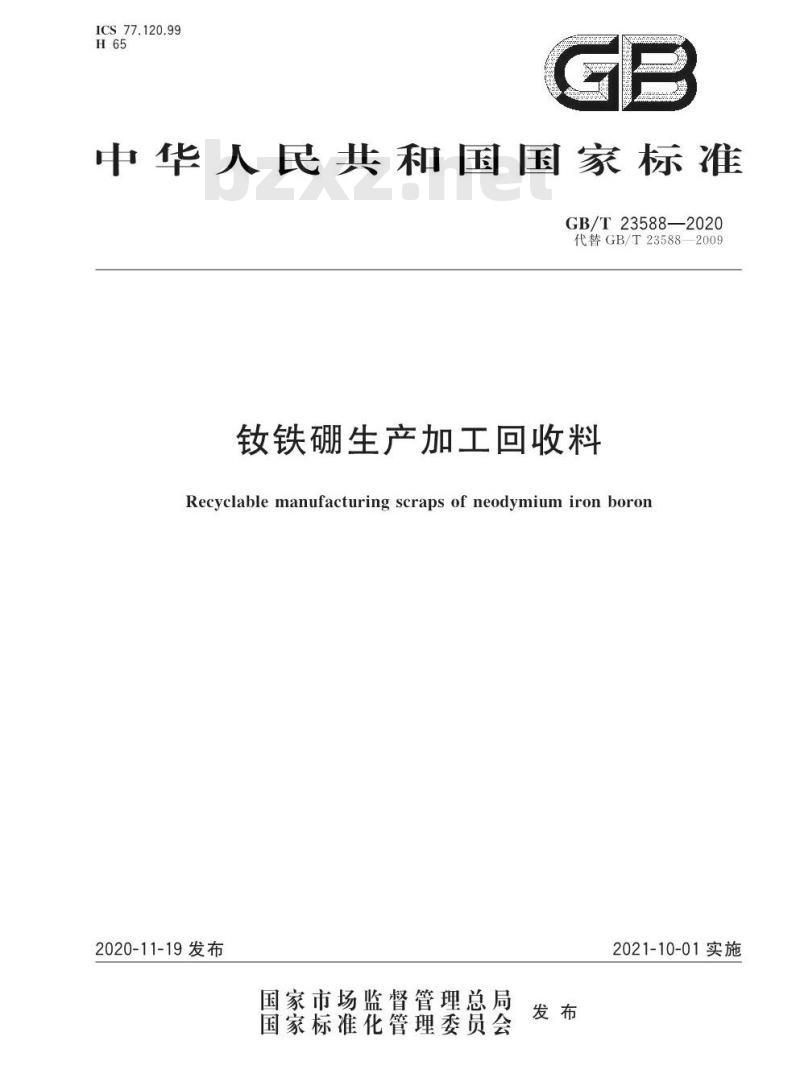

【GB国家标准】 钕铁硼生产加工回收料

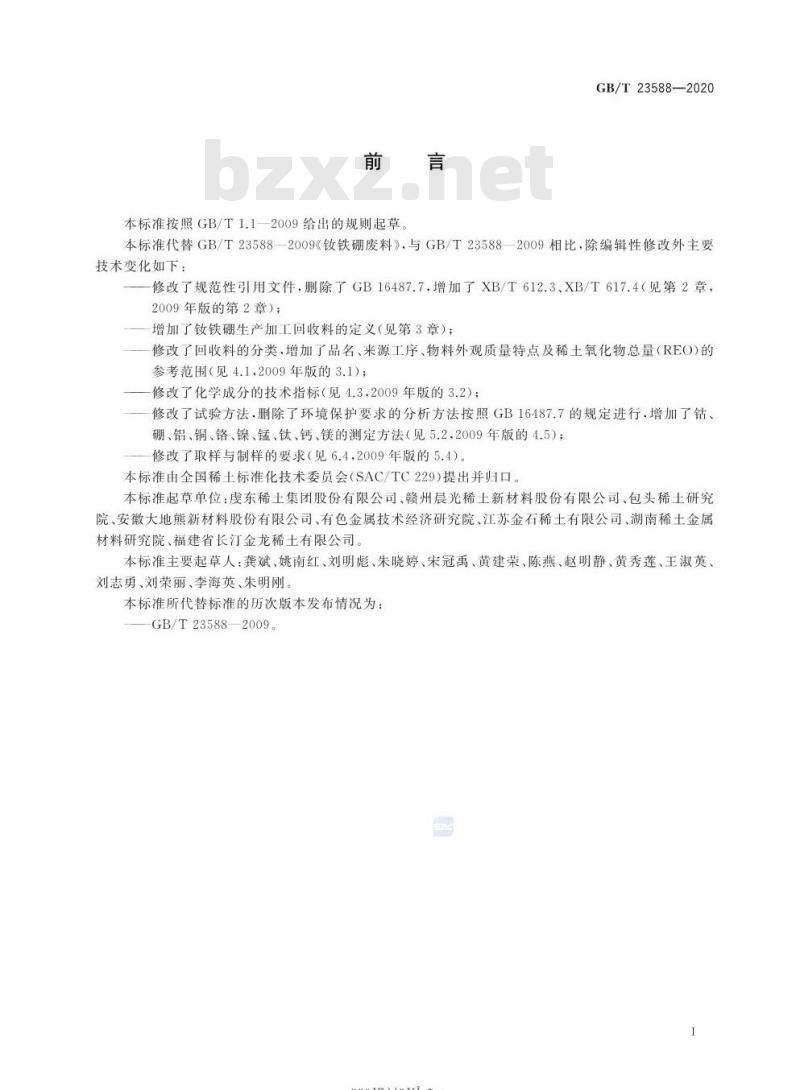

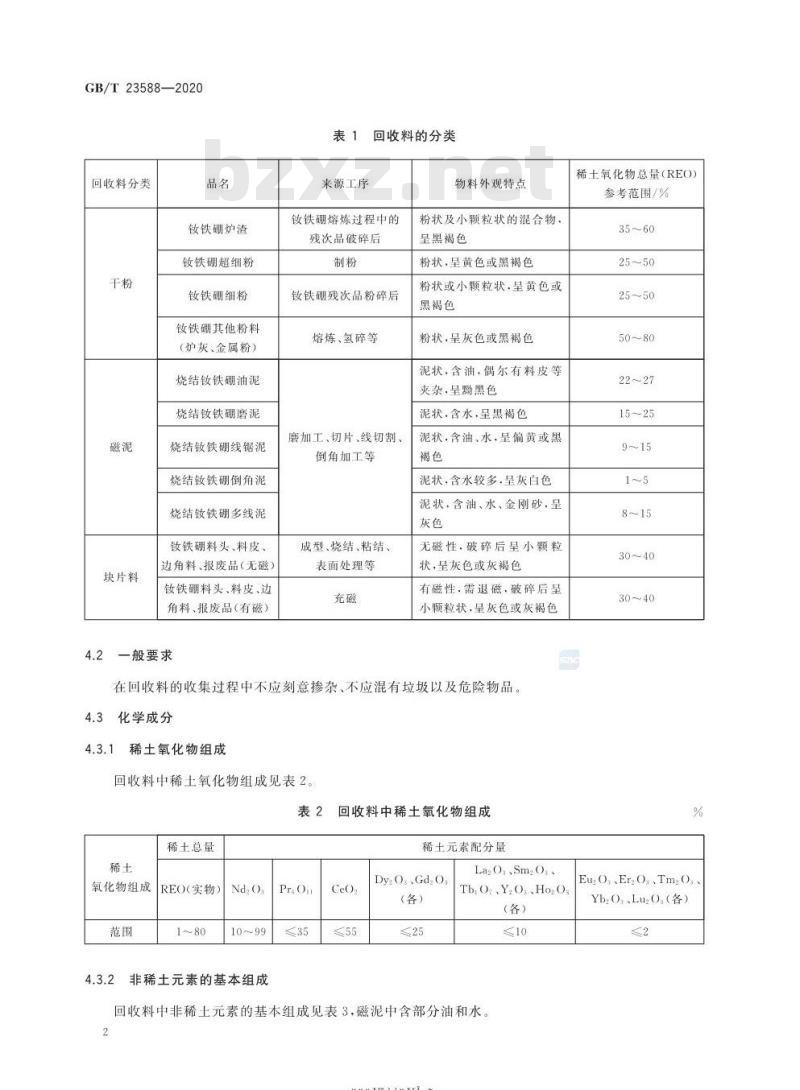

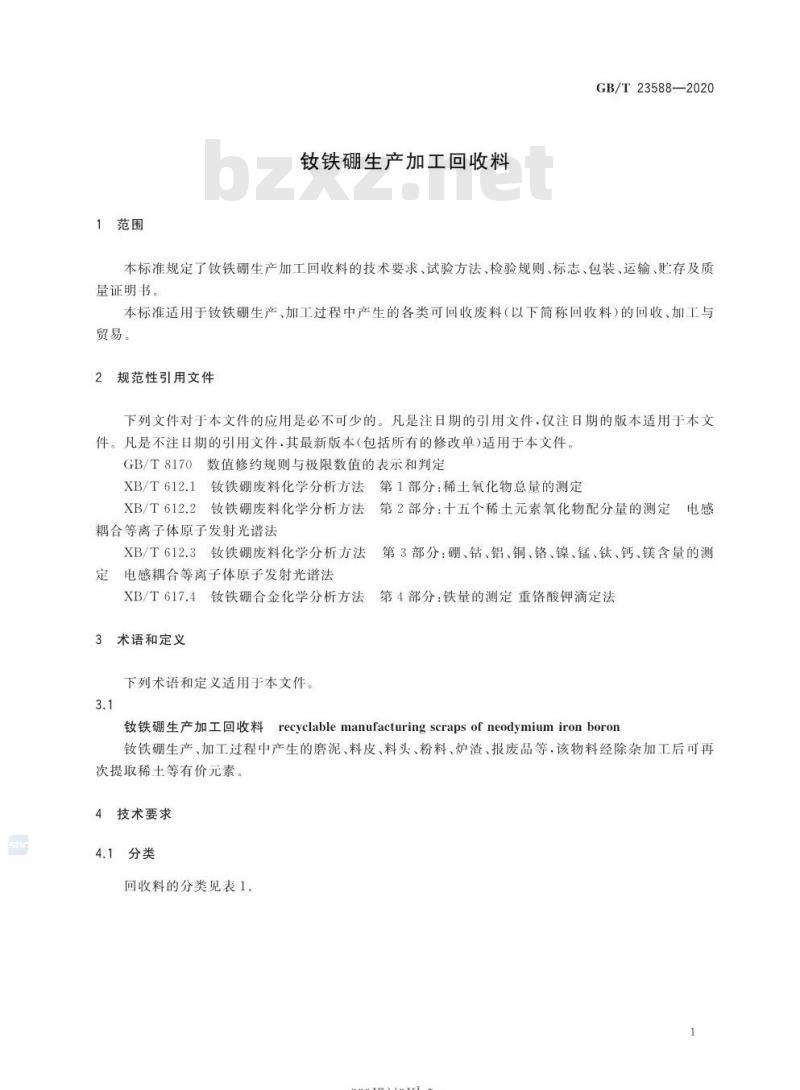

中华人民共和国国家标准 GB/T23588-2020 代替GB/T23588-2009 铁硼生产加工回收料 Recyclable manufacturing scraps of neodymium iron boron 发布：2020-11-19 实施：2021-10-01 前言 本标准按照GB/T1.1-2009给出的规则起草，代替GB/T23588-2009《钕铁硼废料》。与2009年版相比，主要技术变化包括：修改规范性引用文件，增加钕铁硼生产加工回收料定义，更新回收料分类及物料外观质量特点和稀土氧化物总量参考范围，修改化学成分技术指标，调整试验方法及取样与制样要求。本标准由全国稀土标准化技术委员会（SAC/TC229）提出并归口。 起草单位：虔东稀土集团股份有限公司、赣州晨光稀土新材料股份有限公司、包头稀土研究院、安徽大地熊新材料股份有限公司、有色金属技术经济研究院、江苏金石稀土有限公司、湖南稀土金属材料研究院、福建省长汀金龙稀土有限公司。 主要起草人：龚斌、姚南红、刘明彪、朱晓婷、宋冠禹、黄建荣、陈燕、赵明静、黄秀莲、王淑英、刘志勇、刘荣丽、李海英、朱明刚。 1 范围 本标准规定了钕铁硼生产加工回收料的技术要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书，适用于钕铁硼生产、加工过程中产生的各类可回收废料（以下简称回收料）的回收、加工与贸易。 2 规范性引用文件 GB/T8170 数值修约规则与极限数值的表示和判定 XB/T612.1 钕铁硼废料化学分析方法 第1部分：稀土氧化物总量的测定 XB/T612.2 钕铁硼废料化学分析方法 第2部分：十五个稀土元素氧化物配分量的测定 电感耦合等离子体原子发射光谱法 XB/T612.3 钕铁硼废料化学分析方法 第3部分：硼、钴、铝、铜、铬、镍、锰、钛、钙、镁含量的测定 电感耦合等离子体原子发射光谱法 XB/T617.4 钕铁硼合金化学分析方法 第4部分：铁量的测定 重铬酸钾滴定法 3 术语和定义 3.1 钕铁硼生产加工回收料 钕铁硼生产、加工过程中产生的磨泥、料皮、料头、粉料、炉渣、报废品等，该物料经除杂加工后可再次提取稀土等有价元素。 4 技术要求 4.1 分类 回收料的分类及来源、物料外观特点见下表： | 品名 | 来源工序 | 物料外观特点 | |------|----------|--------------| | 铁硼炉渣 | 钕铁硼熔炼过程中的残次品破碎后 | 粉状及小颗粒状混合物，呈黑褐色 | | 钕铁硼超细粉 | 制粉 | 粉状，呈黄色或黑褐色 | | 干粉 | 钕铁硼残次品粉碎后 | 粉状或小颗粒状，呈黄色或黑褐色 | | 磁泥 | 熔炼、氢碎等磨加工、切片、线切割、倒角加工等 | 泥状，含油，偶尔有料皮夹杂，呈黑色 | | 块片料 | 成型、烧结、粘结、表面处理等 | 泥状，含水，呈黑褐色 | | 钕铁硼细粉 | 充磁 | 泥状，含油、水，呈偏黄或黑褐色 | | 钕铁硼其他粉料（炉灰、金属粉） | - | 泥状，含水较多，呈灰白色 | | 烧结钕铁硼油泥 | - | 泥状，含油、水、金刚砂，呈灰色 | | 烧结钕铁硼磨泥 | - | - | | 烧结钕铁硼线锯泥 | - | - | | 烧结钕铁硼倒角泥 | - | - | | 烧结钕铁硼多线泥 | - | - | | 钕铁硼料头、料皮、边角料、报废品（无磁） | - | 无磁性，破碎后呈小颗粒状，呈灰色或灰褐色 | | 钕铁硼料头、料皮、边角料、报废品（有磁） | - | 有磁性，需退磁，破碎后呈小颗粒状，呈灰色或灰褐色 | 在回收料的收集过程中不应刻意掺杂、混入其他物料。
