【HG化工标准】 电化学式硫化氢气体检测仪

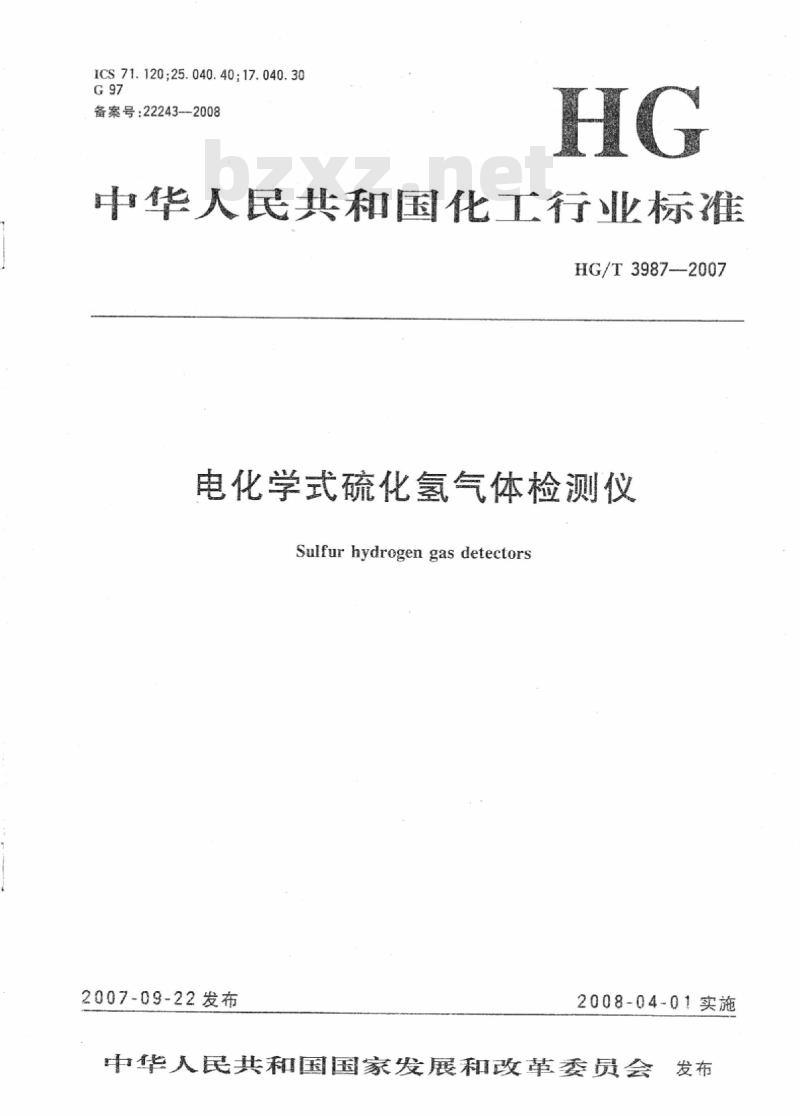

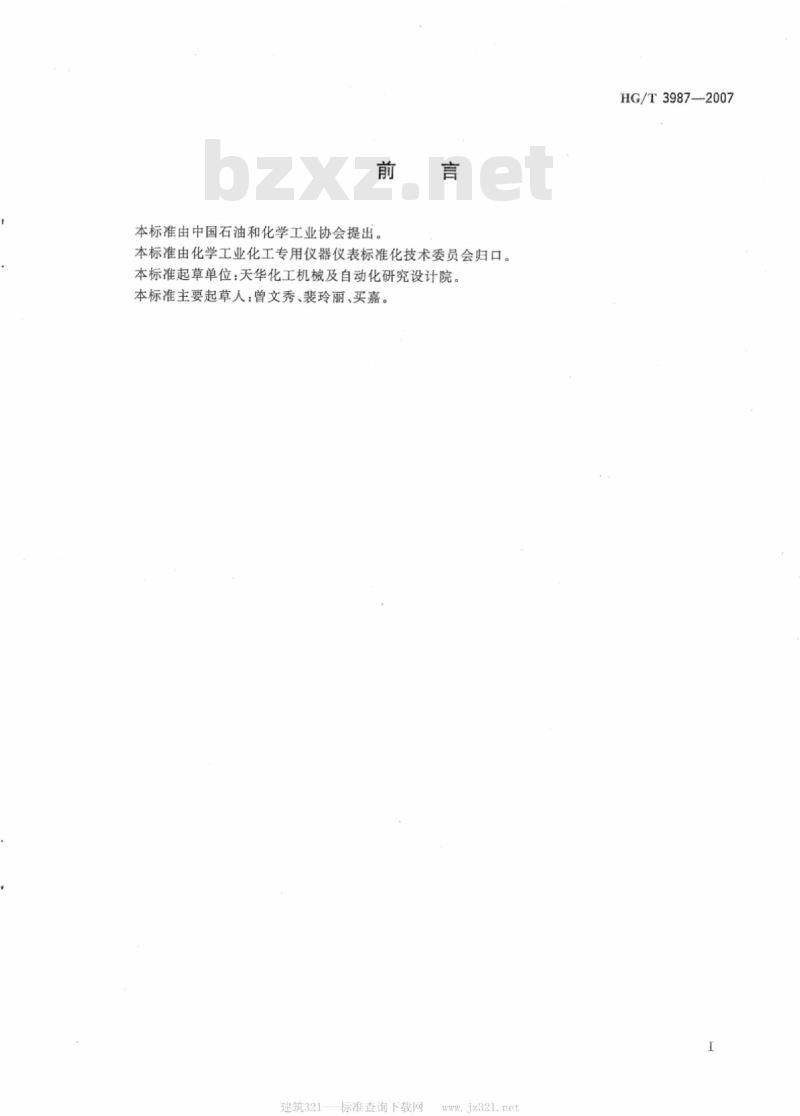

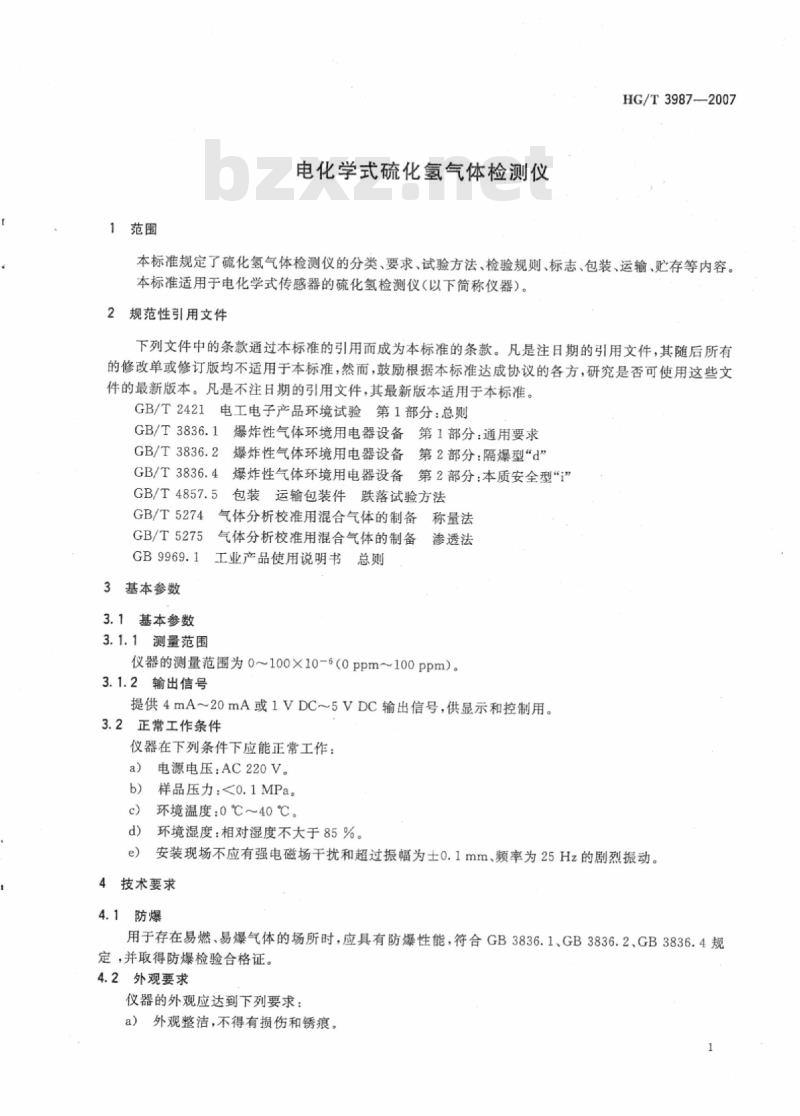

ICS 71.120; 25.040.40; 17.040.30 G97 备案号：22243—2008 中华人民共和国化工行业标准 HG/T 3987—2007 电化学式硫化氢气体检测仪 Sulfur hydrogen gas detectors 2007-09-22 发布 2008-04-01 实施 中华人民共和国国家发展和改革委员会 发布 前言 本标准由中国石油和化学工业协会提出。本标准由化学工业化工专用仪器仪表标准化技术委员会归口。本标准起草单位：天华化工机械及自动化研究设计院。本标准主要起草人：曾文秀、裴玲丽、买嘉。 1 范围 本标准规定了硫化氢气体检测仪的分类、要求、试验方法、检验规则、标志、包装、运输、贮存等内容。 本标准适用于电化学式传感器的硫化氢检测仪（以下简称仪器）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单或修订版均不适用于本标准；凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2421 电工电子产品环境试验 第1部分：总则 GB/T 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求 GB/T 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d” GB/T 3836.4 爆炸性气体环境用电气设备 第4部分：本质安全型“i” GB/T 4857.5 包装运输包装件跌落试验方法 GB/T 5274 气体分析 校准用混合气体的制备（称量法） GB/T 5275 气体分析 校准用混合气体的制备（渗透法） GB 9969.1 工业产品使用说明书 总则 3 基本参数 3.1 基本参数 3.1.1 测量范围：0～100×10⁻⁶（0 ppm～100 ppm）。 3.1.2 输出信号：4 mA～20 mA 或 1 VDC～5 VDC，用于显示和控制。 3.2 正常工作条件 仪器应在以下条件下正常工作： a）电源电压：AC 220V； b）样品压力：＜0.1 MPa； c）环境温度：0℃～40℃； d）环境湿度：相对湿度不大于85%； e）安装现场应无强电磁场干扰，振动幅度不超过±0.1 mm、频率25 Hz。 4 技术要求 4.1 防爆 用于易燃易爆气体场所时，应符合 GB 3836.1、GB 3836.2、GB 3836.4，并取得防爆合格证。 4.2 外观要求 仪器外观应满足： a）外观整洁，无损伤和锈痕； b）涂层均匀，无起皮、起泡； c）紧固件应紧固，无松动。 4.3 准确度：±5% FS。 4.4 稳定性：≤3%。 4.5 重复性：≤3%。 4.6 响应时间：≤60 s。 4.7 环境温度影响 在0℃～40℃范围内变化时，应满足准确度和稳定性要求。 4.8 环境湿度影响 在45%～85%湿度范围内，应满足准确度和稳定性要求。 4.9 电源电压影响 在AC（220±20）V范围内，应满足准确度和稳定性要求。 4.10 绝缘电阻 输入、输出及电源端子与外壳间绝缘电阻应≥2 MΩ。 4.11 绝缘强度 各端子对机壳进行500V耐压试验，不得击穿或闪络。 4.12 振动 振动试验中仪器应无损坏，性能满足准确度要求。 4.13 抗电磁干扰 在400 A/m交直流磁场干扰下，误差应符合准确度要求。 4.14 连续冲击 试验后应完好无损，能正常工作。 4.15 运输要求 运输过程中包装不得破损，运输后应正常工作。 5 试验方法 5.1 试验条件 试验环境温度15℃～35℃，相对湿度45%～75%，气压86 kPa～106 kPa。仪器预热30 min后进行试验。 标准气体按 GB/T 5274、GB/T 5275 配制。 5.2 外观检查 目测应符合4.2要求。 5.3 准确度试验 使用20%、50%、80%量程的硫化氢标准气体进行测试，应符合4.3要求。
