【GB国家标准】 吸收式换热器

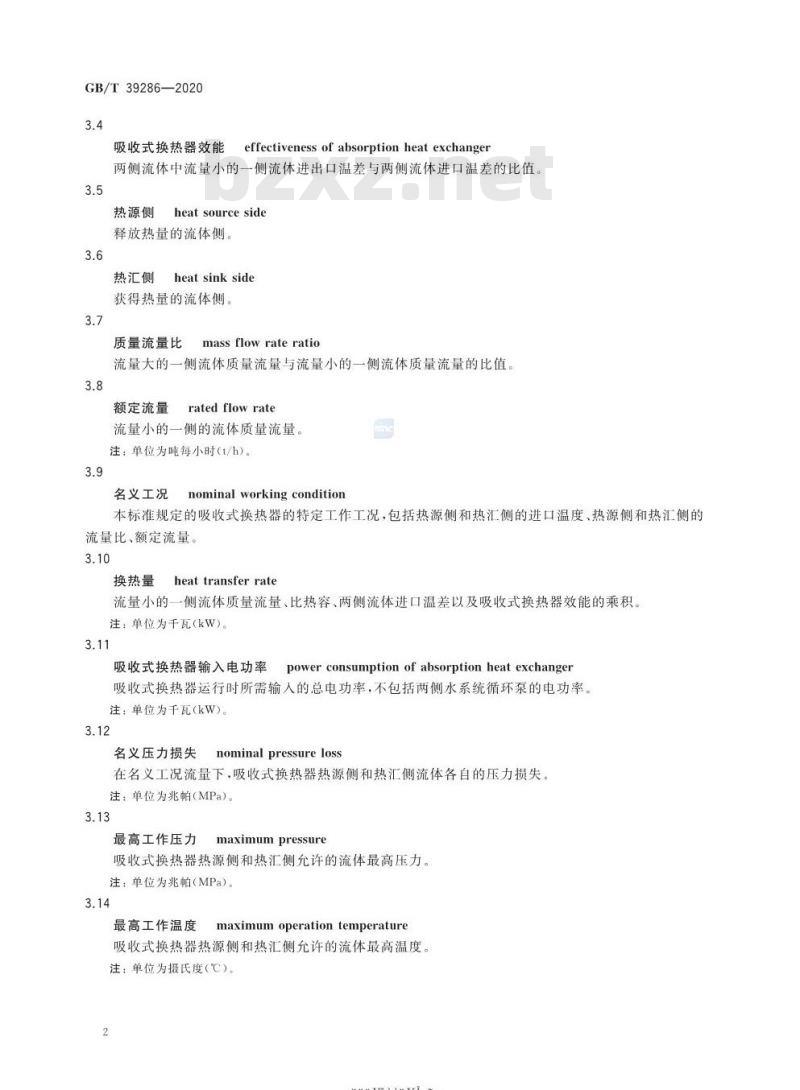

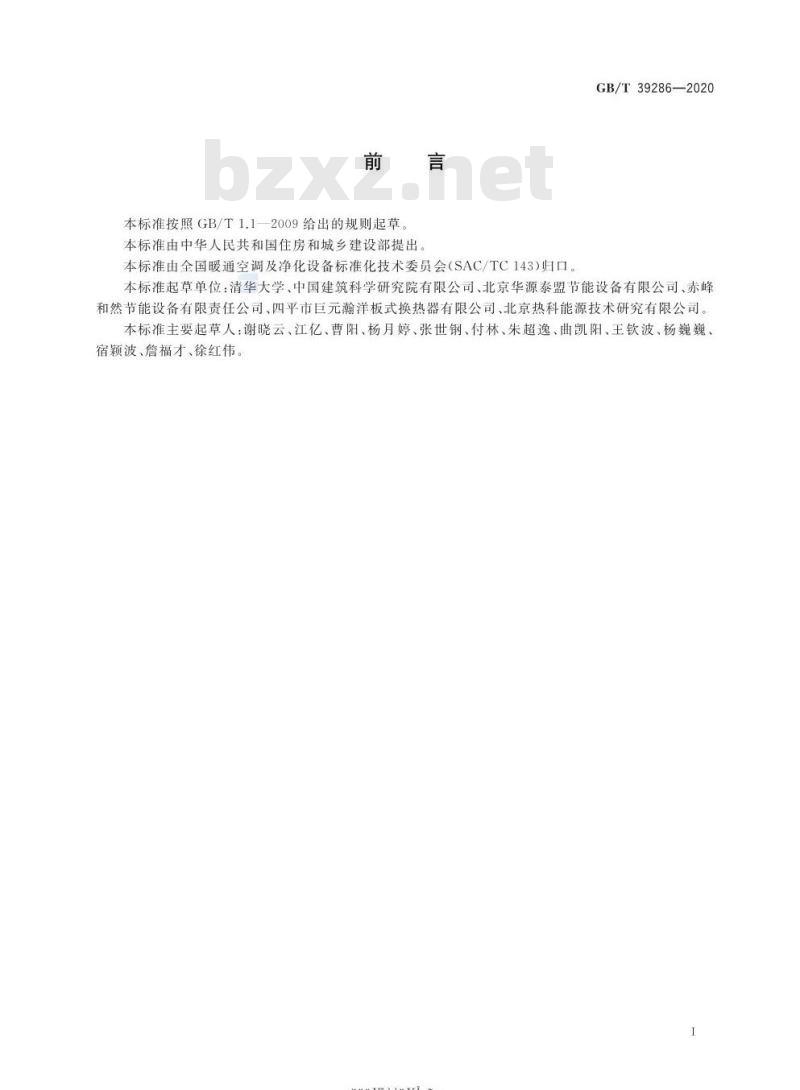

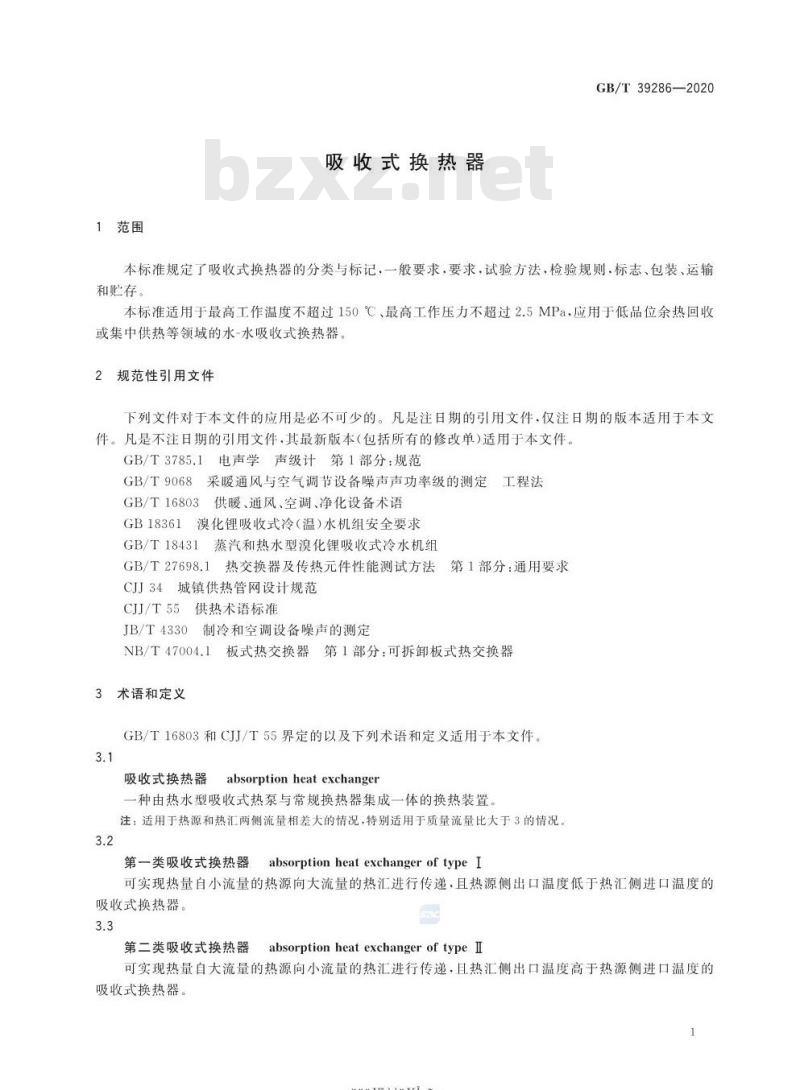

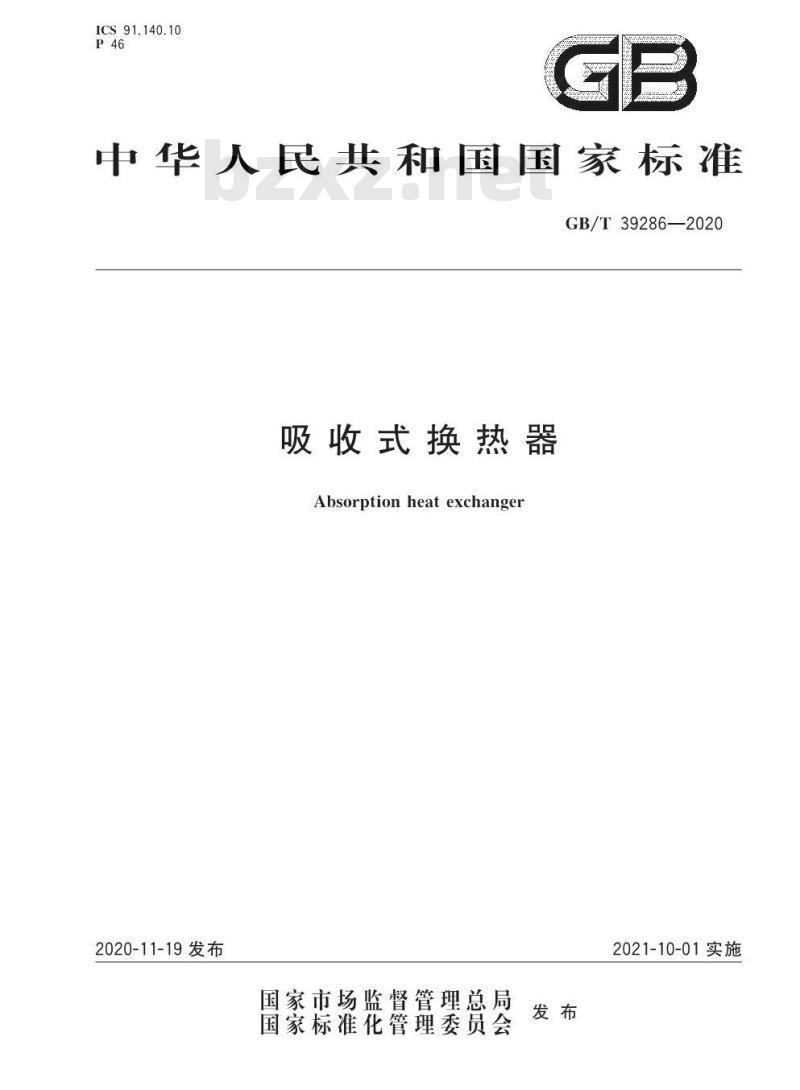

GB/T 39286-2020 中华人民共和国国家标准 吸收式换热器 Absorption heat exchanger 2020-11-19发布 2021-10-01实施 国家市场监督管理总局 国家标准化管理委员会发布 前言 本标准按照GB/T 1.1-2009给出的规则起草，由中华人民共和国住房和城乡建设部提出，全国暖通空调及净化设备标准化技术委员会（SAC/TC143）归口。本标准起草单位包括清华大学、中国建筑科学研究院有限公司、北京华源泰盟节能设备有限公司、赤峰和然节能设备有限责任公司、四平市巨元瀚洋板式换热器有限公司、北京热科能源技术研究有限公司。本标准主要起草人包括谢晓云、江亿、曹阳、杨月婷、张世钢、付林、朱超逸、曲凯阳、王钦波、杨巍巍、宿颖波、詹福才、徐红伟。 1 范围 本标准规定了吸收式换热器的分类与标记、一般要求、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于最高工作温度不超过150℃、最高工作压力不超过2.5MPa，用于低品位余热回收或集中供热领域的水-水吸收式换热器。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 3785.1 电声学 声级计 第1部分：规范 GB/T 9068 采暖通风与空气调节设备噪声声功率级的测定 工程法 GB/T 16803 供暖、通风、空调、净化设备术语 GB 18361 溴化锂吸收式冷（温）水机组安全要求 GB/T 18431 蒸汽和热水型溴化锂吸收式冷水机组 GB/T 27698.1 热交换器及传热元件性能测试方法 第1部分：通用要求 CJJ 34 城镇供热管网设计规范 CJJ/T 55 供热术语标准 JB/T 4330 制冷和空调设备噪声的测定 NB/T 47004.1 板式热交换器 第1部分：可拆卸板式热交换器 3 术语和定义 3.1 吸收式换热器 absorption heat exchanger 一种由热水型吸收式热泵与常规换热器集成的一体化换热装置，适用于热源与热汇侧流量差较大的工况，尤其适用于质量流量比大于3的情况。 3.2 第一类吸收式换热器 可实现热量由小流量热源向大流量热汇传递，且热源侧出口温度低于热汇侧进口温度的吸收式换热器。 3.3 第二类吸收式换热器 可实现热量由大流量热源向小流量热汇传递，且热汇侧出口温度高于热源侧进口温度的吸收式换热器。 3.4 吸收式换热器效能 两侧流体中流量较小一侧的进出口温差与两侧流体进口温差的比值。 3.5 热源侧 释放热量的流体侧。 3.6 热汇侧 吸收热量的流体侧。 3.7 质量流量比 流量较大一侧与较小一侧流体质量流量之比。 3.8 额定流量 流量较小一侧的流体质量流量，单位为t/h。 3.9 名义工况 本标准规定的特定工作工况，包括进出口温度、流量比及额定流量等条件。 3.10 换热量 流量小一侧流体质量流量、比热容、进出口温差及换热器效能的乘积，单位kW。 3.11 吸收式换热器输入电功率 设备运行时所需输入的总电功率，不包括循环泵功率。
