【GB国家标准】 聚合物基复合材料疲劳性能测试方法第6部分:胶粘剂拉伸剪切疲劳

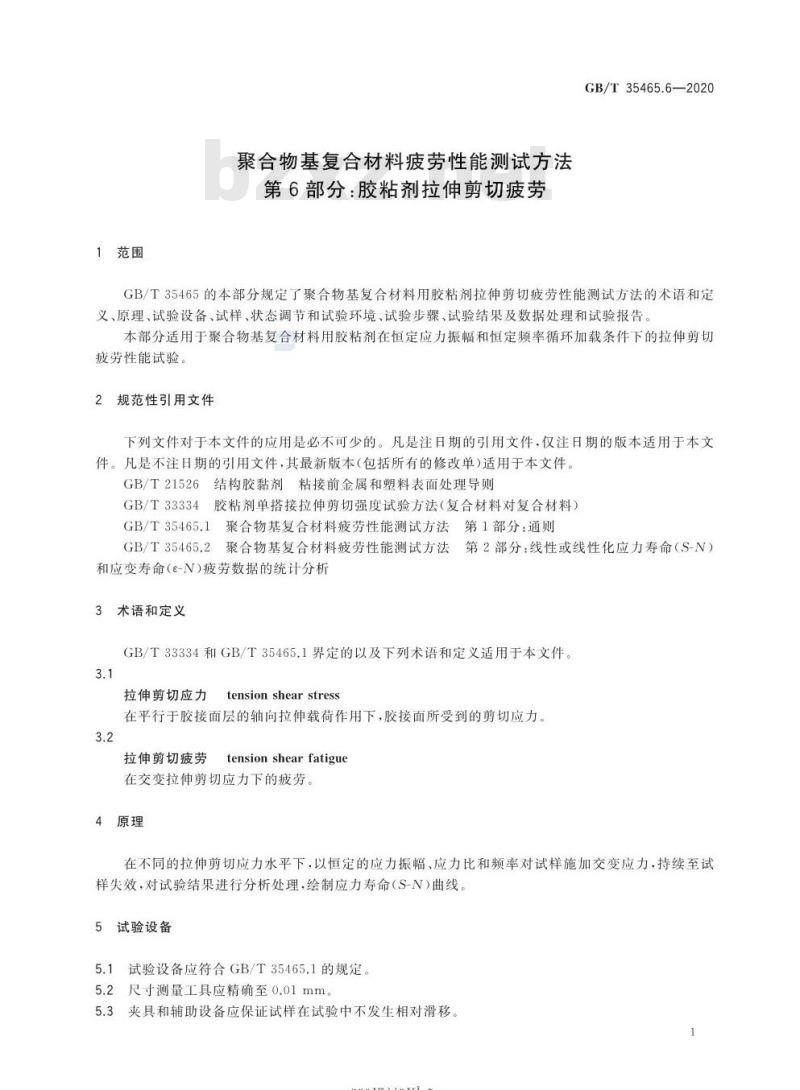

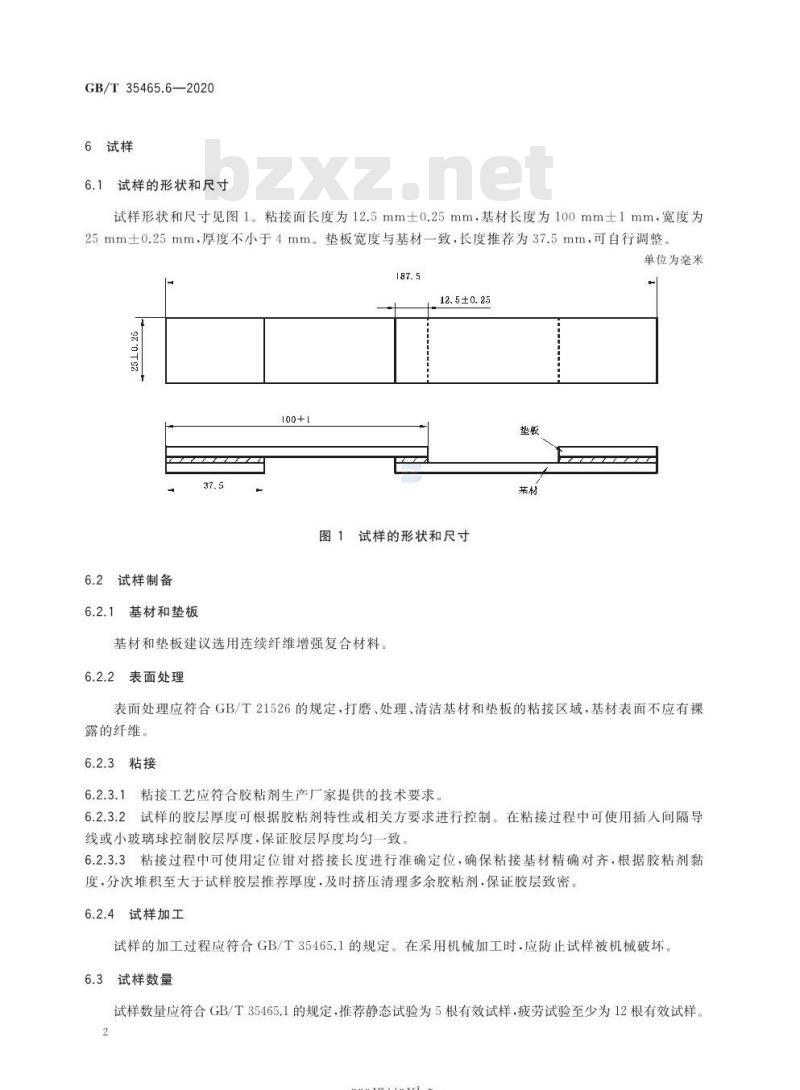

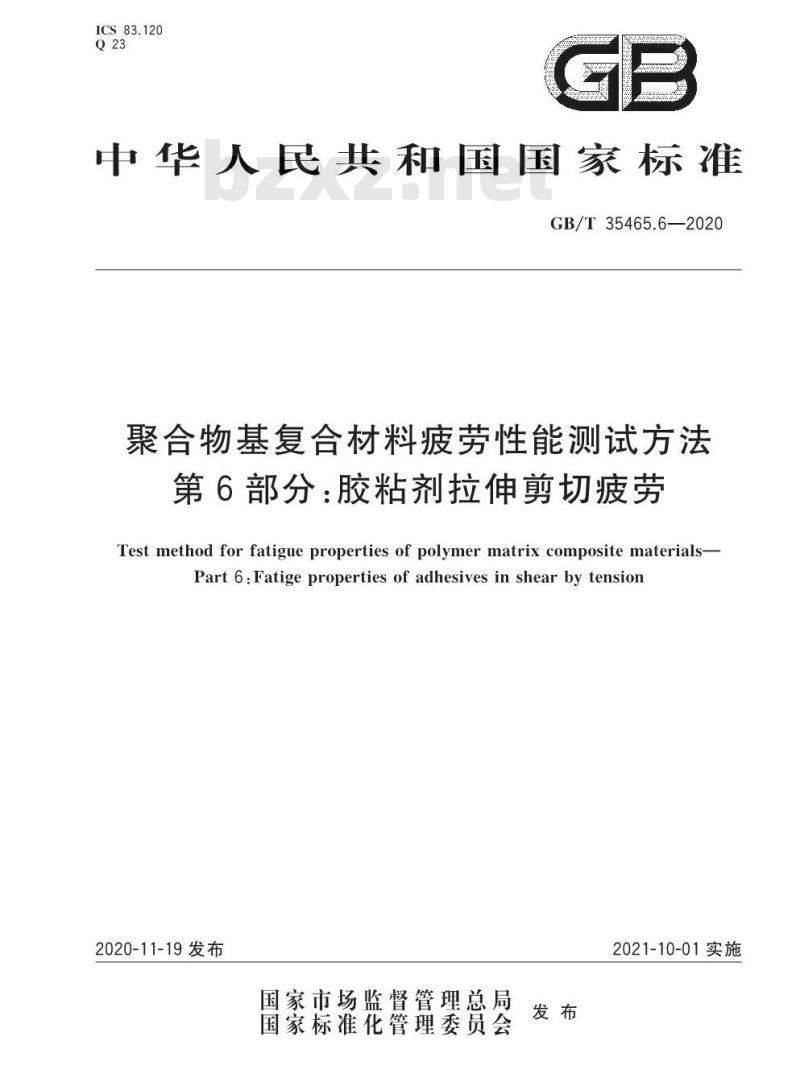

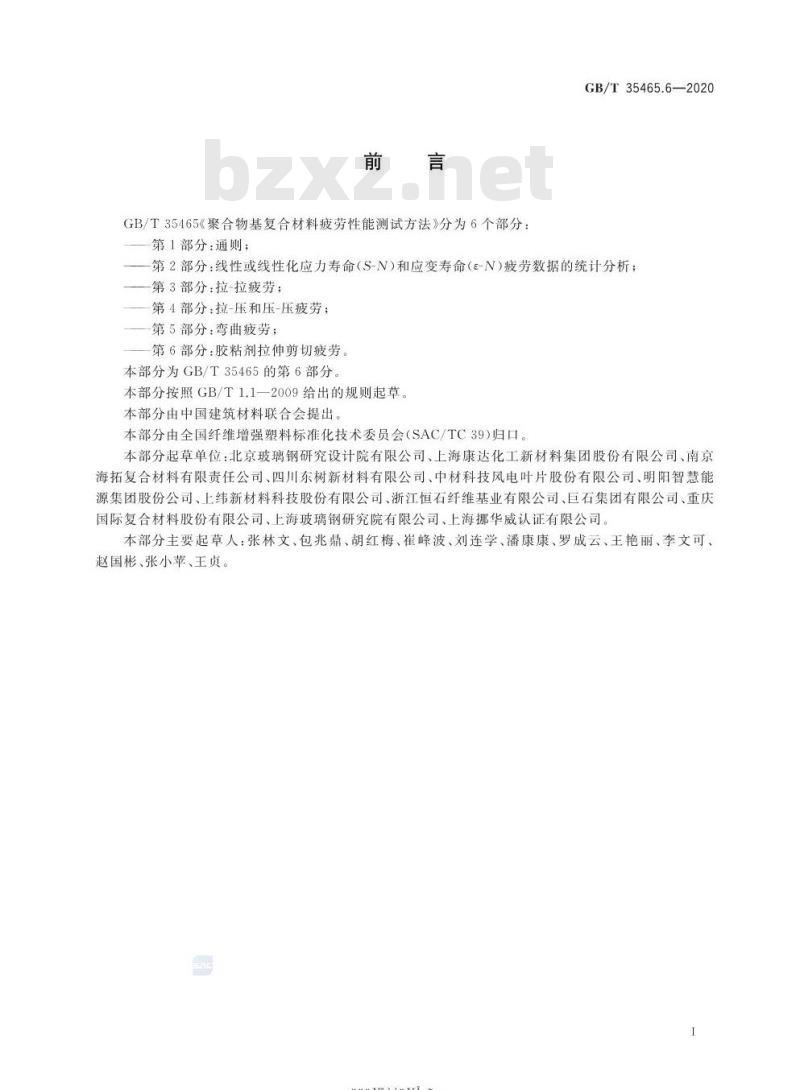

中华人民共和国国家标准 GB/T 35465.6—2020 聚合物基复合材料疲劳性能测试方法 第6部分：胶粘剂拉伸剪切疲劳 Test method for fatigue properties of polymer matrix composite materials - Part 6: Fatigue properties of adhesives in shear by tension 2020-11-19发布 2021-10-01实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 GB/T 35465《聚合物基复合材料疲劳性能测试方法》分为6个部分：第1部分通则；第2部分线性或线性化应力寿命（S-N）和应变寿命（e-N）疲劳数据统计分析；第3部分拉-拉疲劳；第4部分拉-压和压-压疲劳；第5部分弯曲疲劳；第6部分胶粘剂拉伸剪切疲劳。本部分为第6部分。本部分按照GB/T 1.1—2009规则起草。由中国建筑材料联合会提出，由全国纤维增强塑料标准化技术委员会（SAC/TC39）归口。本部分起草单位包括北京玻璃钢研究设计院有限公司等多家单位。本部分主要起草人包括张林文、包兆鼎等。 1 范围 本部分规定了聚合物基复合材料用胶粘剂拉伸剪切疲劳性能测试方法的术语和定义、原理、试验设备、试样、状态调节和试验环境、试验步骤、试验结果及数据处理和试验报告。本部分适用于胶粘剂在恒定应力振幅和恒定频率循环加载条件下的拉伸剪切疲劳性能试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 21526 结构胶黏剂粘接前金属和塑料表面处理导则 GB/T 33334 胶粘剂单搭接拉伸剪切强度试验方法（复合材料对复合材料） GB/T 35465.1 聚合物基复合材料疲劳性能测试方法 第1部分通则 GB/T 35465.2 聚合物基复合材料疲劳性能测试方法 第2部分疲劳数据统计分析 3 术语和定义 GB/T 33334和GB/T 35465.1界定的术语及下列术语适用于本文件。 3.1 拉伸剪切应力 tension shear stress 在平行于胶接面的轴向拉伸载荷作用下，胶接面所受到的剪切应力。 3.2 拉伸剪切疲劳 tension shear fatigue 在交变拉伸剪切应力作用下产生的疲劳。 4 原理 在不同拉伸剪切应力水平下，以恒定应力振幅、应力比和频率对试样施加交变应力直至失效，对试验结果进行分析，绘制应力寿命（S-N）曲线。 5 试验设备 5.1 试验设备应符合GB/T 35465.1规定。 5.2 尺寸测量工具精度应达到0.01 mm。 5.3 夹具及辅助设备应保证试验过程中试样不发生相对滑移。 6 试样 6.1 试样形状与尺寸 试样形状见图1。粘接面长度12.5 mm±0.25 mm，基材长度100 mm±1 mm，宽度25 mm±0.25 mm，厚度不小于4 mm。垫板宽度与基材一致，长度推荐37.5 mm，可根据需要调整。 6.2 试样制备 6.2.1 基材和垫板建议选用连续纤维增强复合材料。 6.2.2 表面处理应符合GB/T 21526规定，对粘接区域进行打磨、处理与清洁，基材表面不应有裸露纤维。 6.2.3 粘接工艺应符合胶粘剂厂家技术要求，胶层厚度可通过间隔导线或玻璃球控制以保证均匀性，粘接过程中可使用定位夹具控制搭接长度。
