【GB国家标准】 聚合物基复合材料疲劳性能测试方法第5部分:弯曲疲劳

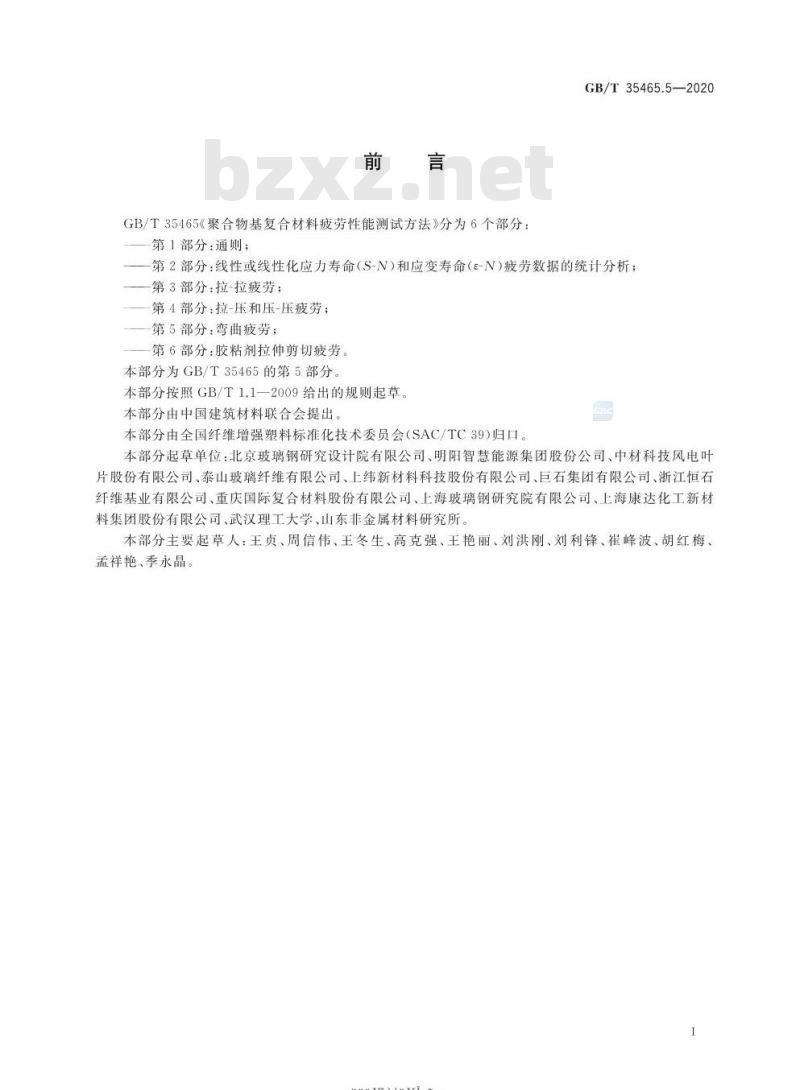

中华人民共和国国家标准 GB/T35465.5—2020 聚合物基复合材料疲劳性能测试方法第5部分：弯曲疲劳 Test method for fatigue properties of polymer matrix composite materials-Part 5: Flexural fatigue 2020-11-19发布 2021-10-01实施 国家市场监督管理总局 国家标准化管理委员会发布 前言 GB/T35465《聚合物基复合材料疲劳性能测试方法》分为6个部分：第1部分：通则；第2部分：线性或线性化应力寿命（S-N）和应变寿命（e-N）疲劳数据的统计分析；第3部分：拉-拉疲劳；第4部分：拉-压和压-压疲劳；第5部分：弯曲疲劳；第6部分：胶粘剂拉伸剪切疲劳。本部分为GB/T35465的第5部分，按照GB/T1.1—2009起草规则制定。本部分由中国建筑材料联合会提出，由全国纤维增强塑料标准化技术委员会（SAC/TC39）归口。起草单位包括北京玻璃钢研究设计院有限公司、明阳智慧能源集团股份公司、中材科技风电叶片股份有限公司、泰山玻璃纤维有限公司、上纬新材料科技股份有限公司、巨石集团有限公司、浙江恒石纤维基业有限公司、重庆国际复合材料股份有限公司、上海玻璃钢研究院有限公司、上海康达化工新材料集团股份有限公司、武汉理工大学、山东非金属材料研究所。本部分主要起草人：王贞、周信伟、王冬生、高克强、王艳丽、刘洪刚、刘利锋、崔峰波、胡红梅、孟祥艳、季永晶。 1 范围 本标准规定了聚合物基复合材料弯曲疲劳性能的测试方法，包括术语与定义、试验原理、试验设备、试样、状态调节、试验环境、试验步骤、试验结果及数据处理和试验报告。本标准适用于聚合物基复合材料在恒定振幅和恒定频率循环加载条件下的弯曲疲劳性能试验。 2 规范性引用文件 GB/T35465.1 聚合物基复合材料疲劳性能测试方法第1部分：通则 GB/T35465.2 聚合物基复合材料疲劳性能测试方法第2部分：线性或线性化应力寿命（S-N）和应变寿命（e-N）疲劳数据的统计分析 ISO 14125 纤维增强塑料复合材料弯曲性能的测定（Fibre-reinforced plastic composites—Determination of flexural properties） 3 术语和定义 本标准适用ISO14125和GB/T35465.1界定的术语和定义。 3.1 弯曲疲劳（flexural fatigue） 在交变弯曲应力或应变作用下材料的疲劳行为。 4 原理 在不同弯曲应力或应变水平下，以恒定应力或应变振幅、应力比或应变比及频率对试样施加交变应力或应变，直至试样失效。通过分析试验结果绘制应力寿命（S-N）或应变寿命（e-N）曲线。 5 试验设备 5.1 试验机 试验设备应符合GB/T35465.1规定，尺寸测量工具精确至0.01mm。 5.2 弯曲试验装置 加载方法分三点弯曲法和四点弯曲法。三点弯曲法加载示意图见图1，四点弯曲法加载示意图见图2。推荐压头和支座硬度为HRC 40~45，半径R为5mm±0.2mm。图示参数包括试验跨距L、压头跨距L'=1/3L、加载头和支座半径R、试样厚度h及试样长度。 6 试样 6.1 试样形状和尺寸 试样形状见图3，宽度和长度要求见表1。试样厚度h分级：1
