【GB国家标准】 空间用光纤光栅传感系统通用规范

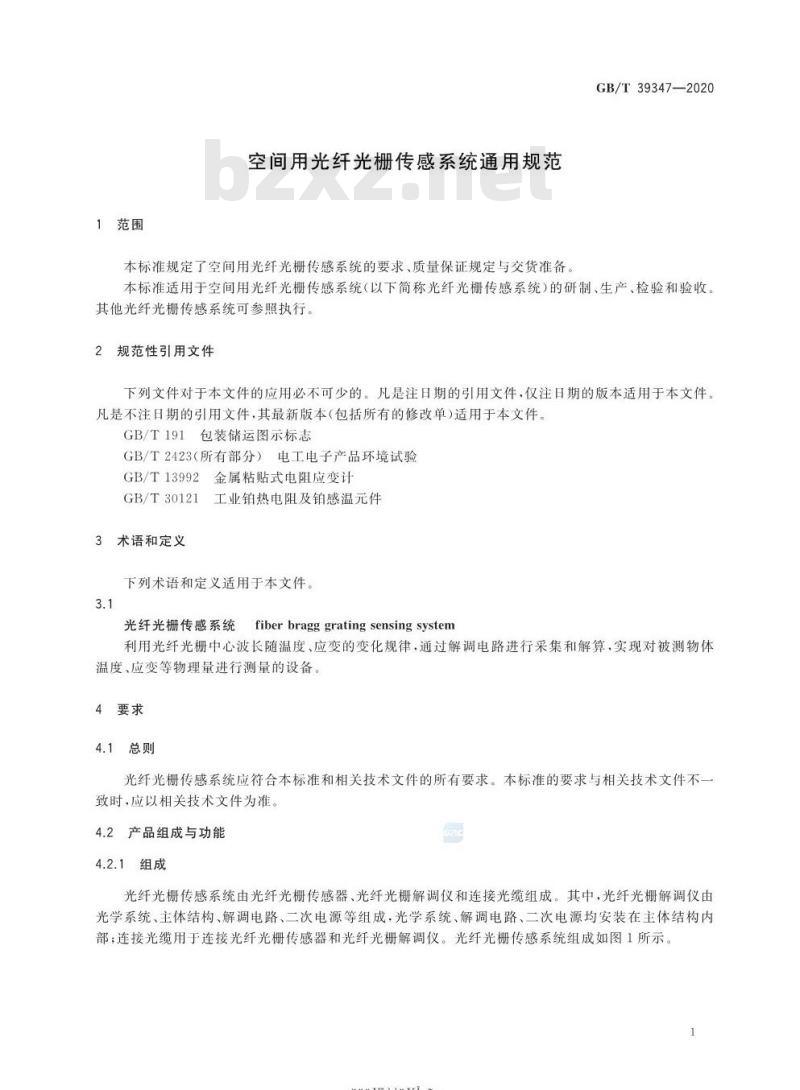

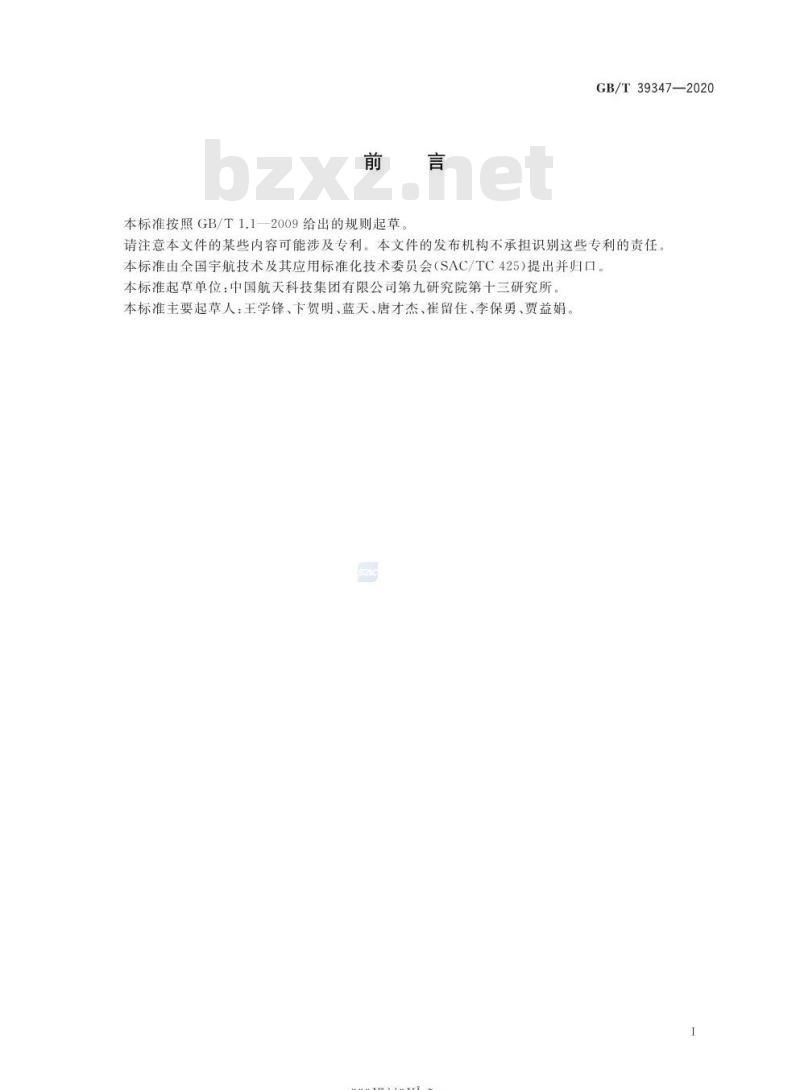

中华人民共和国国家标准 GB/T 39347—2020 空间用光纤光栅传感系统通用规范 General specification for fiber Bragg grating sensing system for space application 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-06-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本文件可能涉及专利，发布机构不承担识别责任。本标准由全国宇航技术及其应用标准化技术委员会（SAC/TC425）提出并归口。本标准起草单位：中国航天科技集团有限公司第九研究院第十三研究所。主要起草人：王学锋、下贺明、蓝天、唐才杰、崔留住、李保勇、贾益娟。 1 范围 本标准规定了空间用光纤光栅传感系统的要求、质量保证规定与交货准备。本标准适用于空间用光纤光栅传感系统（以下简称光纤光栅传感系统）的研制、生产、检验和验收，其他光纤光栅传感系统可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB/T 2423（所有部分）电工电子产品环境试验 GB/T 13992 金属粘贴式电阻应变计 GB/T 30121 工业铂热电阻及铂感温元件 3 术语和定义 光纤光栅传感系统（fiber Bragg grating sensing system）：利用光纤光栅中心波长随温度、应变变化的特性，通过解调电路采集并解算，实现对温度、应变等物理量测量的设备。 4 要求 4.1 总则 光纤光栅传感系统应符合本标准及相关技术文件要求。当本标准与技术文件不一致时，以技术文件为准。 4.2 产品组成与功能 4.2.1 组成 系统由光纤光栅传感器、光纤光栅解调仪和连接光缆组成。其中解调仪包括光学系统、主体结构、解调电路和二次电源。光学系统、解调电路及二次电源均安装在主体结构内部。连接光缆用于连接传感器与解调仪。 4.2.2 功能 系统利用光纤光栅中心波长与温度/应变的对应关系，通过解调电路输出航天器结构的温度与应变信息。 4.3 尺寸 4.3.1 光纤光栅解调仪尺寸建议不大于（200±1）mm×（200±1）mm×（160±1）mm。 4.3.2 温度传感器与应变传感器尺寸建议不大于（40±1）mm×（10±0.5）mm×（4±0.3）mm。 4.3.3 连接光缆直径应符合相关技术文件要求。 4.4 质量 4.4.1 光纤光栅解调仪质量建议不大于2.5kg。 4.4.2 光纤光栅温度传感器与应变传感器质量建议不大于10g。 4.4.3 连接光缆单位质量建议不大于0.2（后续内容未完）。
