【HG化工标准】 防静电聚对苯二甲酸乙二醇酯 (PET) 薄膜(外保护用)

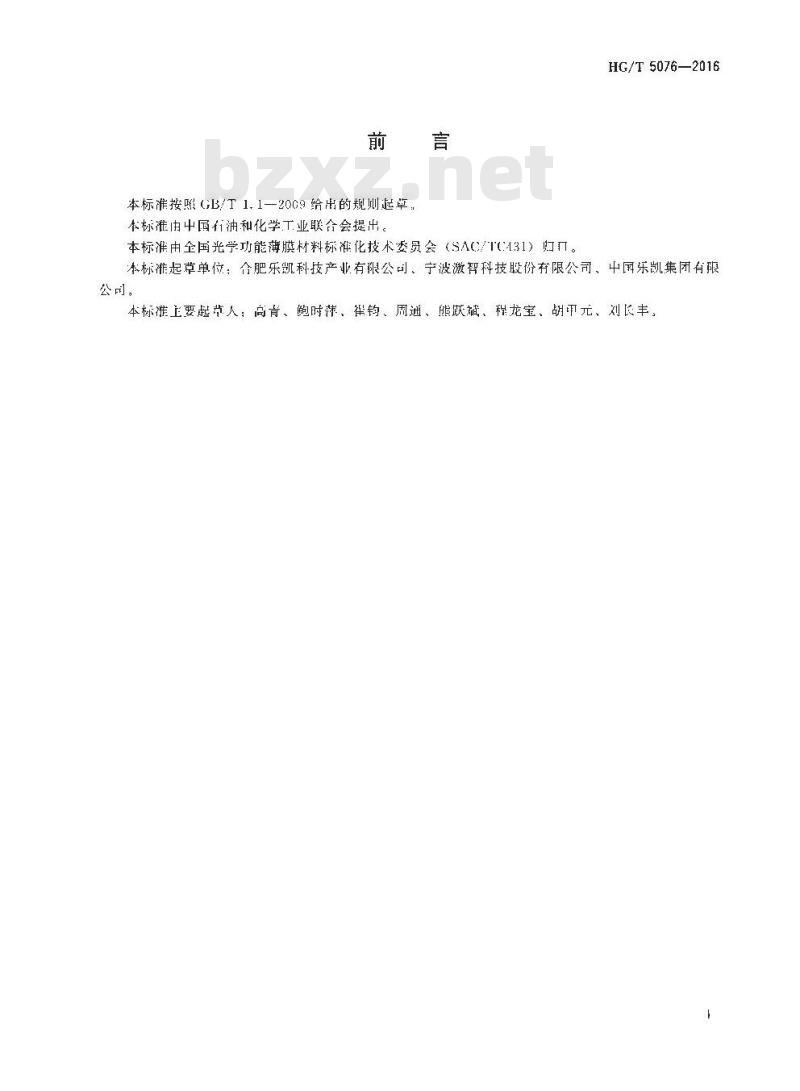

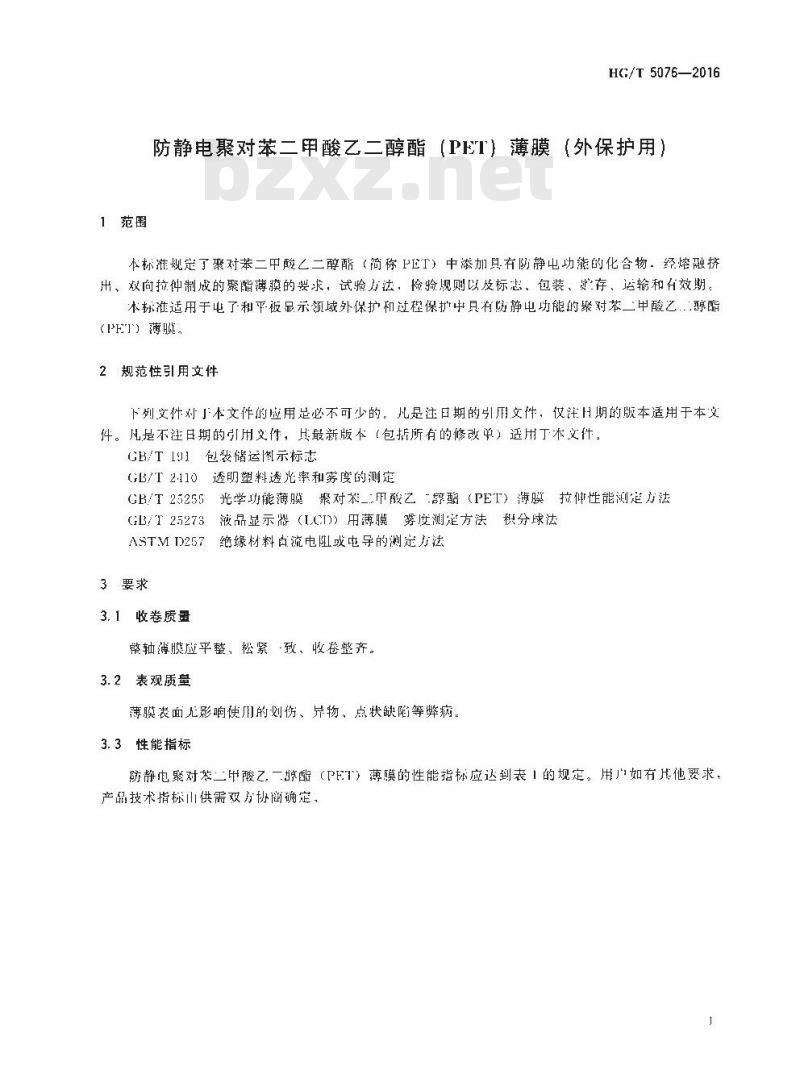

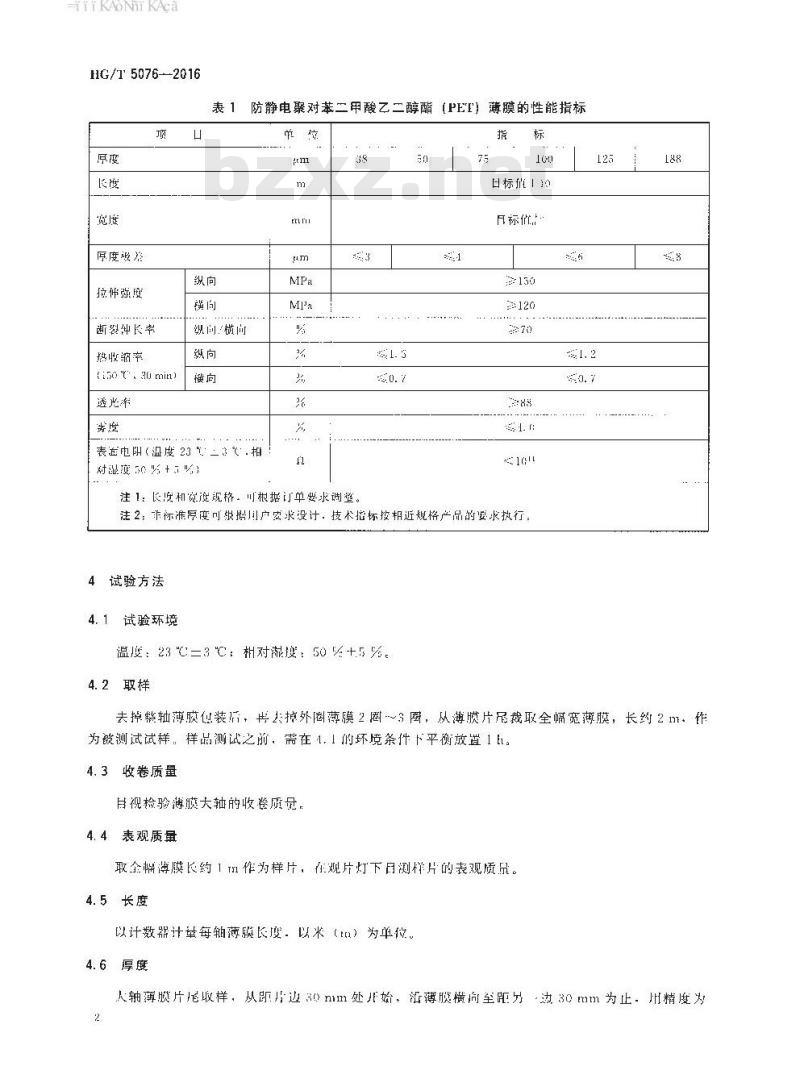

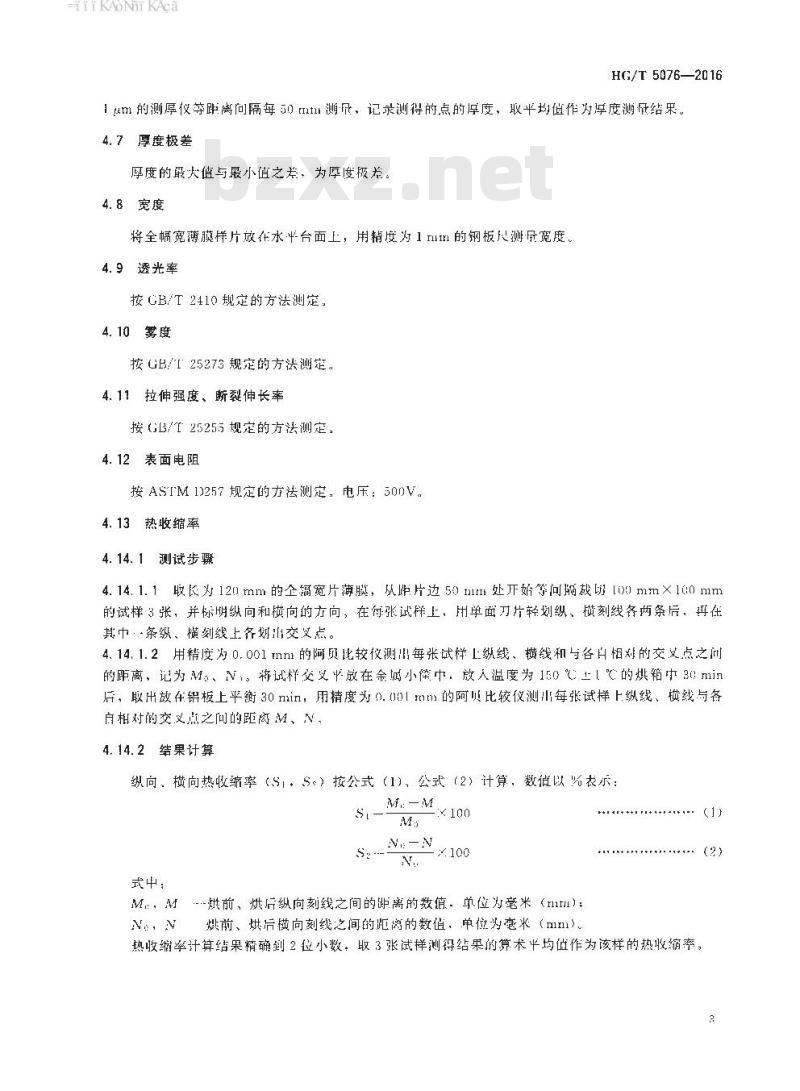

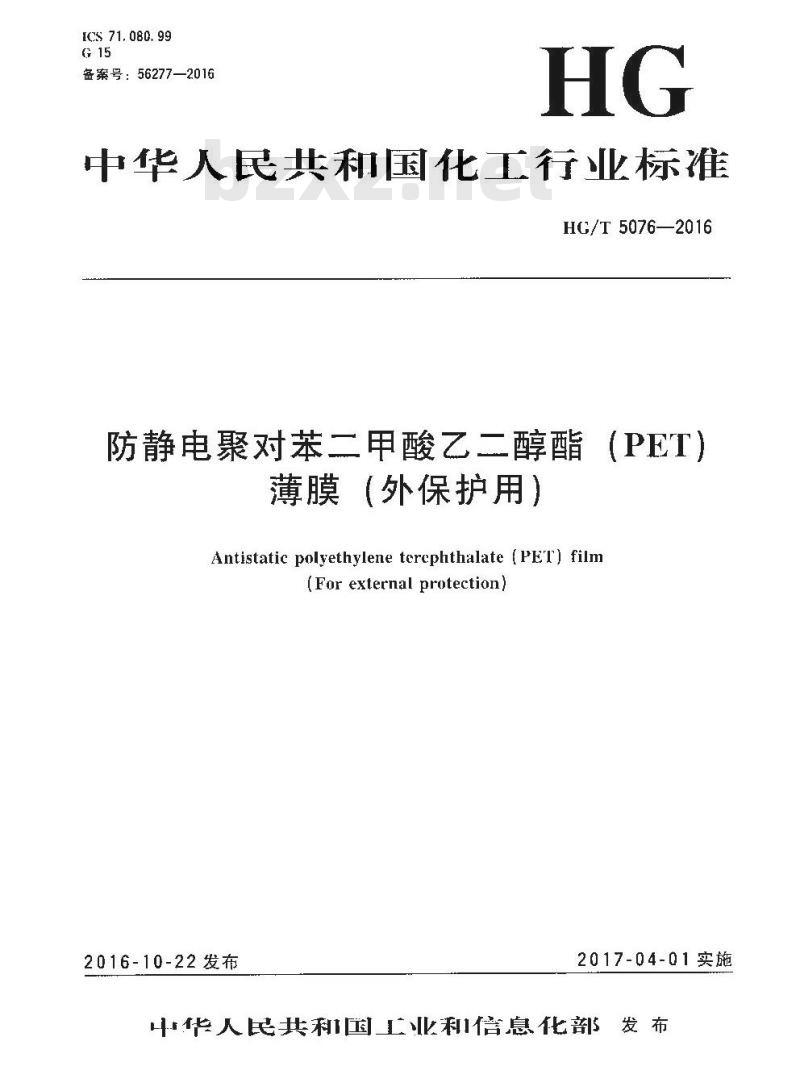

ICS 71.080.99 备案号：56277—2016 中华人民共和国化工行业标准 HG/T 5076—2016 防静电聚对苯二甲酸乙二醇酯（PET）薄膜（外保护用） Antistatic polyethylene terephthalate (PET) film (For external protection) 2016-10-22发布 2017-04-01实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草，由中国化学工业联合会提出。本标准由全国光学功能薄膜材料标准化技术委员会 (SAC/T 431) 归口。 本标准起草单位：合肥乐凯科技产业有限公司、宁波激智科技股份有限公司、中国乐凯集团有限公司。 本标准主要起草人：高肯、跑时萍、驾钧、周通、熊跃斌、程龙宝、胡甲元、刘长丰。 1 范围 HG/T 5076—2016 防静电聚对苯二甲酸乙二醇酯（PET）薄膜（外保护用）规定了聚对苯二甲酸乙二醇酯（简称 PET）中添加具有防静电功能的化合物，经熔融挤出、双向拉伸制成的聚酯薄膜的要求、试验方法、检验规则以及标志、包装、储存、运输和有效期。本标准适用于电子和显示领域外保护和过程保护中具有防静电功能的聚对苯二甲酸乙二醇酯（PET）薄膜。 2 规范性引用文件 下列文件对本文件的采用是必不可少的：凡是不注日期的引用文件，最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装 储运 图示标志 GB/T 2110 透明塑料透光率和雾度的测定 GB/T 25255 光学功能薄膜—聚对苯二甲酸乙二醇酯（PET）薄膜拉伸性能测定方法 GB/T 25273 液晶显示器（LCD）用薄膜雾度测定方法 积分球法 ASTM D2574 绝缘材料表面电阻或电导的测定方法 3 要求 3.1 收卷质量 整轴薄膜应平整、松紧一致、收卷整齐。 3.2 表观质量 薄膜表面无影响使用的划伤、异物、点状缺陷等缺陷。 3.3 性能指标 防静电聚对苯二甲酸乙二醇酯（PET）薄膜的性能指标应达到表 1 的规定。如有其他要求，产品技术指标应由供需双方协商确定。 表 1 防静电聚对苯二甲酸乙二醇酯（PET）薄膜的性能指标 | 项目 | 单位 | 规格/要求 | | :--- | :--- | :--- | | 长度 | m | 150 | | 宽度 | m | 120 | | 厚度 | μm | 1.2 / 0.7 | | 透光率 | % | ≥ 85% | | 雾度 | % | ≤ 3.0% | | 拉伸强度 (纵向) | MPa | [见具体规格] | | 拉伸强度 (横向) | MPa | [见具体规格] | | 断裂伸长率 (纵向) | % | [见具体规格] | | 断裂伸长率 (横向) | % | [见具体规格] | | 热收缩率 (5min) | % | ≤ 1% | | 表面电阻 | Ω/sq | [见具体规格] | 注 1：长度和宽度规格可根据订单要求定制。 注 2：非标准厚度可根据要求定制；技术指标按相近规格产品的要求执行。 4 试验方法 4.1 试验环境 温度：23±3℃；相对湿度：50±5%。 4.2 取样 去掉整轴薄膜外圈 2~3 圈，从薄膜片中裁取全幅宽薄膜，长约 2m，作为被测试样。样品测试之前，需在 4.1 的环境条件下平衡放置 1h。 4.3 收卷质量 检查薄膜大轴的收卷质量。 4.4 表观质量 取全幅宽薄膜长约 1m 作为样片，在观片灯下检测样片的表观质量。 4.5 长度 以计数器计量每轴薄膜长度，以米（m）为单位。 4.6 厚度 取薄膜片样，从片边 30mm 处开始，至薄膜横向距另一边 30mm 为止，使用精度为 0.001mm 的测厚仪每隔 1mm 测量一次，记录测得点的序号，取平均值作为厚度测定结果。 4.7 厚度极差 厚度的最大值与最小值之差为厚度极差。 4.8 宽度 将全幅宽薄膜样片放在水平台面上，用精度为 0.01mm 的钢板尺测量宽度。 4.9 透光率 按 GB/T 2410 规定的方法测定。 4.10 雾度 按 GB/T 25273 规定的方法测定。 4.11 拉伸强度、断裂伸长率 按 GB/T 25255 规定的方法测定。 4.12 表面电阻 按 ASTM D2574 规定的方法测定，电压：500V。 4.13 热收缩率 (原文内容未完整显示) 4.14.1 测试步骤 4.14.1.1 取长为 120mm 的全幅宽片薄膜，从距片边 50mm 处开始等间隔裁切 100mm × 100mm 的试样 3 张，并标明纵向和横向的方向。在每张试样上，用单面片轻划纵、横刻线各两条后，再在其上划交点。 4.14.1.2 用精度为 0.001mm 的阿贝比较仪测每张试样纵线、横线和与各自相对的交点之间的距离，记为 M、N。将试样交叉放在金属...
