【HG化工标准】 立体照片用数码彩色相纸

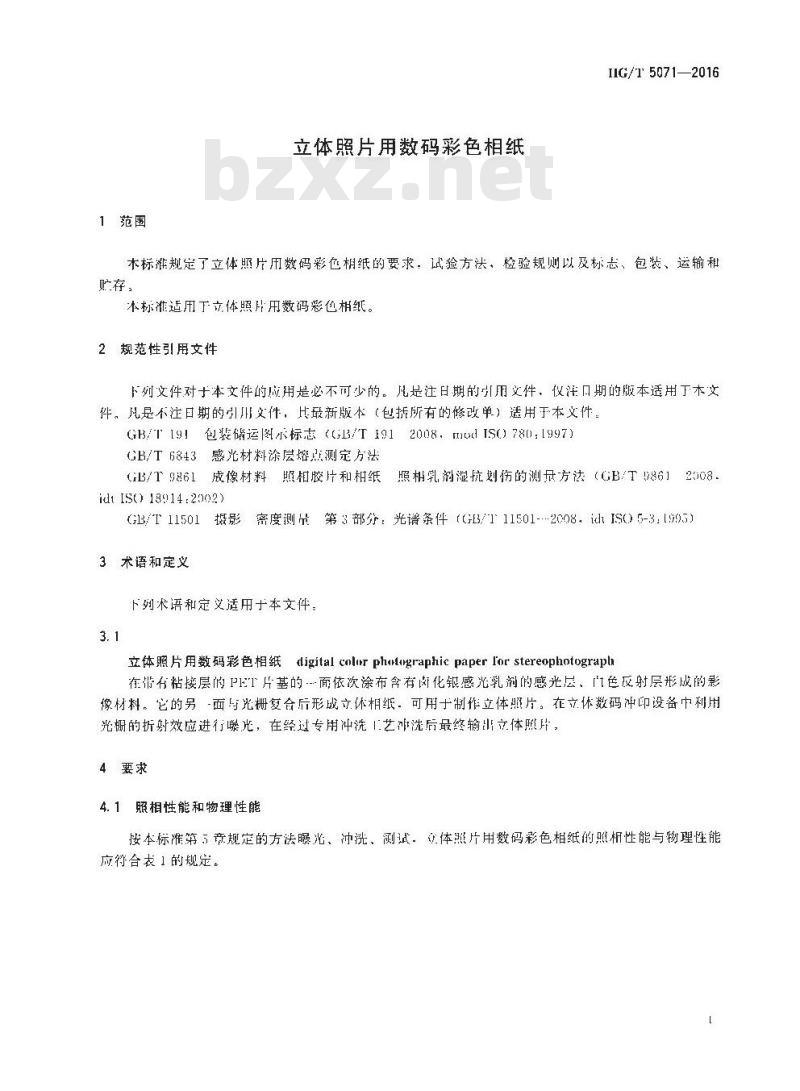

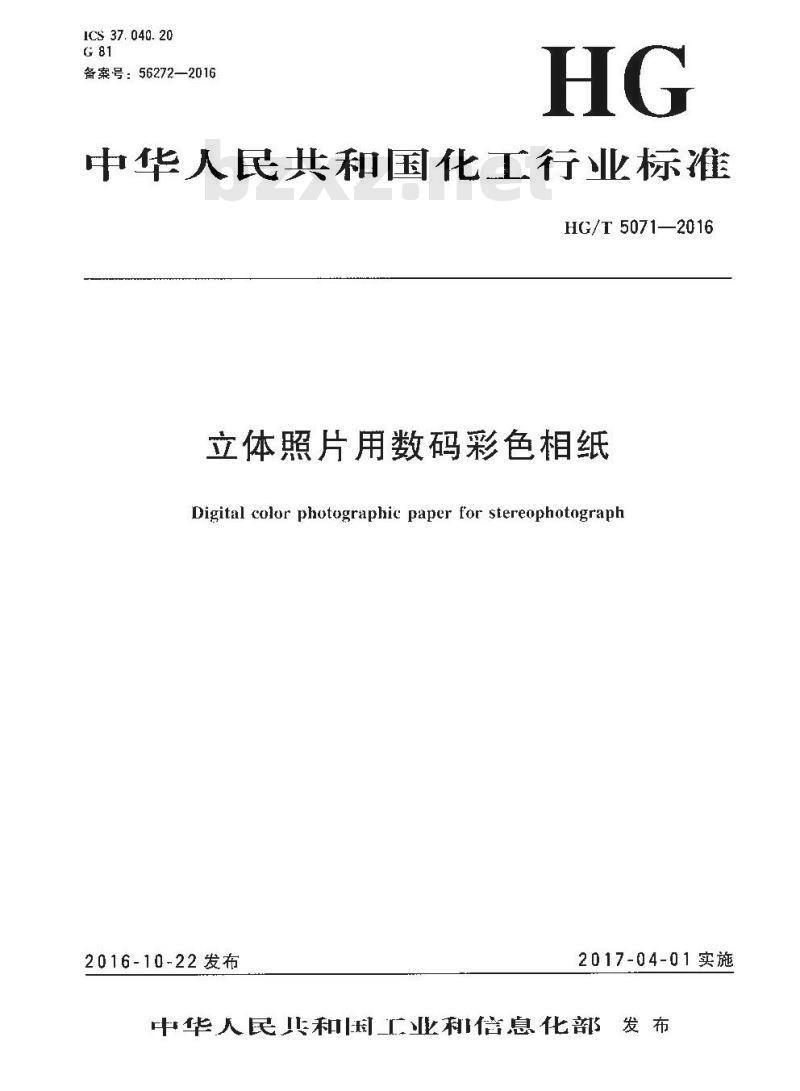

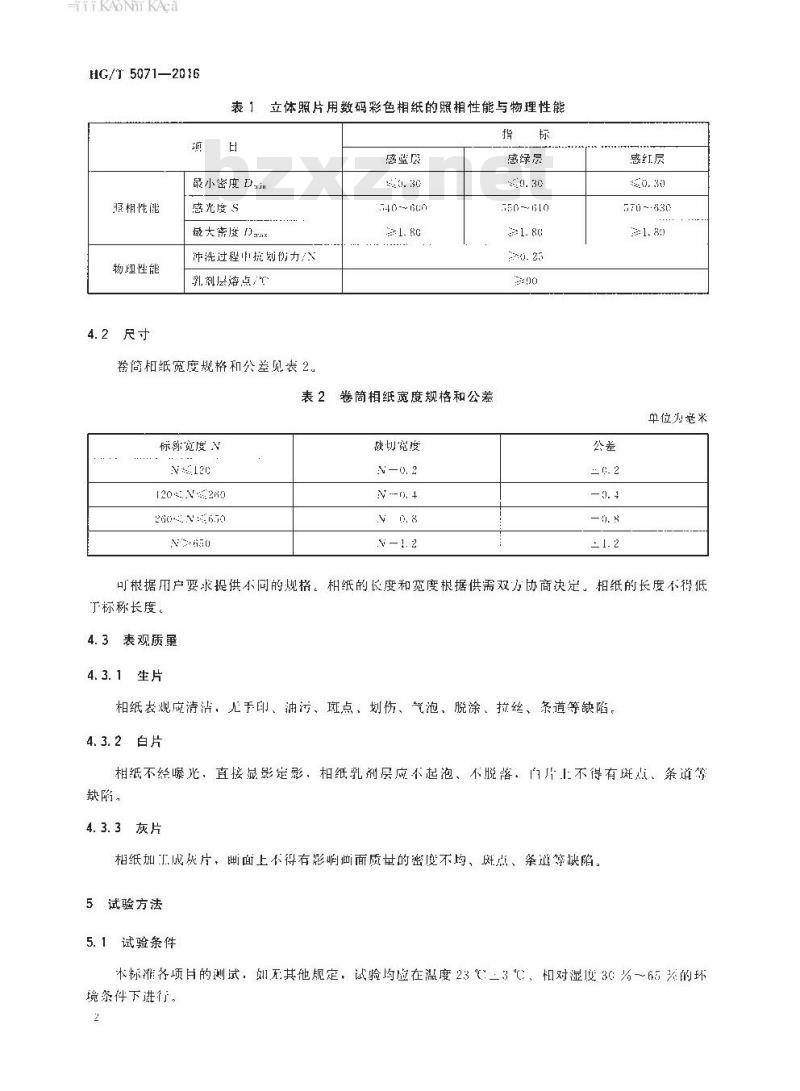

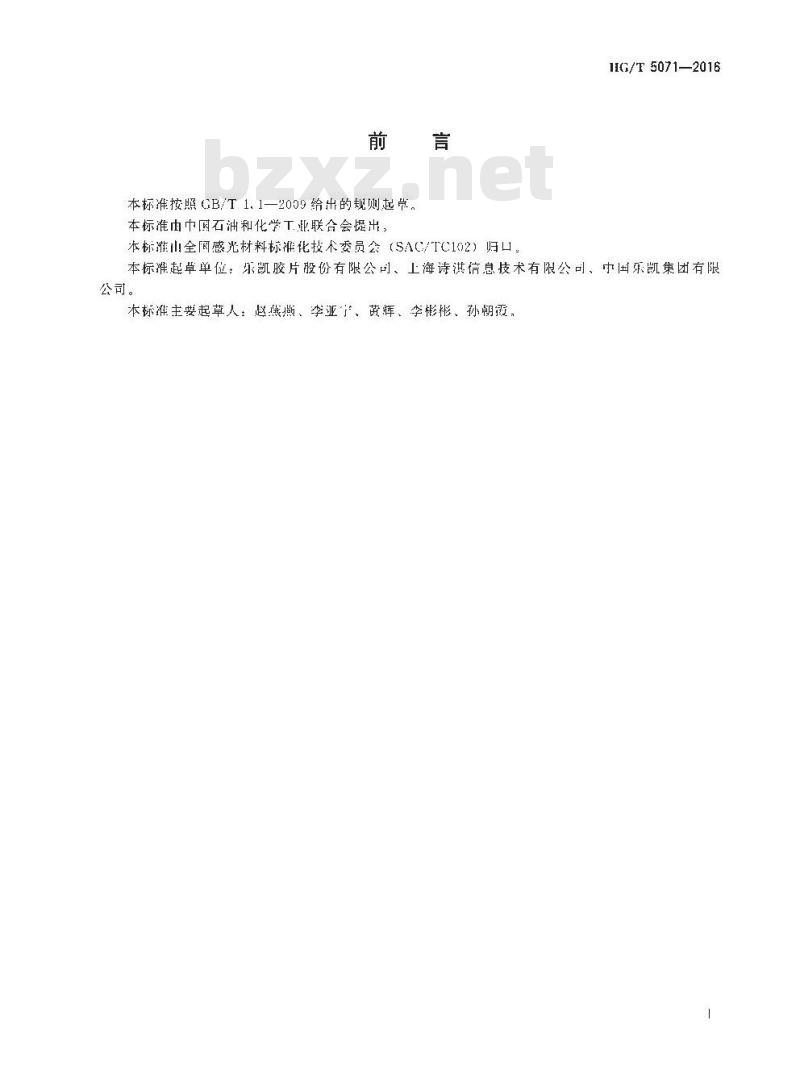

ICS 37.040.20 备案号：56272—2016 中华人民共和国化工行业标准 HG/T 5071—2016 立体照片用数码彩色相纸 Digital color photographic paper for stereophotograph 2016-10-22 发布 2017-04-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出，本标准由全国感光材料标准化技术委员会（SAC/TC102）归口。 HG/T 5071—2016 本标准起草单位：乐凯胶片股份有限公司、上海诗洪信息技术有限公司、中国乐凯集团有限公司。 本标准主要起草人：赵燕、李亚宁、黄辉、李彬彬、孙朝。 1 范围 本标准规定了立体照片用数码彩色相纸的要求、试验方法、检验规则以及标志、包装、运输和贮存。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装运输图示标志 (ISO 780:1997) GB/T 6843 感光材料涂层熔点测定方法 GB/T 9861 成像材料照相胶片和相纸照相乳剂抗划伤的测试方法 (ISO 18914:2002) GB/T 11501 摄影密度测定 第3部分：光谱条件 (ISO 5-3:1993) 3 术语和定义 3.1 立体照片用数码彩色相纸 (Digital color photographic paper for stereophotograph) 在带有粘接层的 PET 片基的底面，依次涂布含有卤化银感光乳剂的感光层、色反射层形成的影像材料，它的另一面与光栅复合后形成立体相纸，可用于制作立体照片。在立体数码冲印设备中利用光栅的折射效应进行曝光，在经过专用冲洗工艺后最终输出立体照片。 4 要求 4.1 照相性能和物理性能 按本标准第 5 章规定的方法曝光、冲洗、测试。立体照片用数码彩色相纸的照相性能与物理性能应符合表 1 的规定。 表 1 立体照片用数码彩色相纸的照相性能与物理性能指标 [照相性能] - 感蓝层：最小密度 Dmin (0.03-0.06)，最大密度 Dmax (1.8)，感光度 S (50-60) - 感绿层：最小密度 Dmin (0.03-0.05)，最大密度 Dmax (1.8)，感光度 S (50-60) - 感红层：最小密度 Dmin (0.03-0.05)，最大密度 Dmax (1.8)，感光度 S (50-60) [物理性能] - 冲洗过程抗划伤力：≥ 9.1 4.2 尺寸 卷筒相纸宽度规格和公差见表 2。可根据用户要求提供不同的规格。相纸的长度和宽度根据供需双方协商决定，相纸的长度不得低于标称长度。 表 2 卷筒相纸宽度规格和公差 - 标称宽度 N (mm)：120, 260, 670 - 宽度公差：N-0.2, N-0, N-0.2 4.3 表观质量 4.3.1 生片：相纸表观应清洁，无手印、油污、斑点、划伤、气泡、脱涂、拉丝、条道等缺陷。 4.3.2 白片：相纸不经曝光，直接显影定影，相纸乳剂层应不起泡、不脱落，片基不得有斑点、条纹等缺陷。 4.3.3 灰片：相纸加工成灰片，画面上不得有显影面质基的密度不均、斑点、条纹等缺陷。 5 试验方法 5.1 试验条件 本标准各项目的测试：如无其他规定，试验均应在温度 (23±3)℃、相对湿度 (35%~65%) 的环境条件下进行。 5.2 照相性能（Dmin, S, Dmax）的测定 5.2.1 取样 用于测试的样品应在本标准 5.1 规定的条件下平衡 2h 后取样。卷筒相纸在距卷头或卷尾 5m 以上取样，从样品上裁切与感光仪相适应的 2 条片段作为试样。 5.2.2 曝光 使用 CPS 感光仪从乳剂面背面曝光。调光器为专用的蓝、绿、红滤光片并列式光源。测试光源色温 2980K，曝光时间 0.5s-5s。 5.2.3 冲洗 试样曝光后应在 1h 内冲洗。相纸冲洗采用 RA-4 工艺和所有适用的 RA-4T 工艺的套药，新配制好的药液保存在密封的容器内，在常温下放置 21d 使用。标准 RA-4 工艺参见表 3。 表 3 标准 RA-4 工艺 程序：显影、漂洗、水洗、干燥 5.2.4 密度测量及曲线绘制
