【GB国家标准】 磁约束聚变大电流变流系统集成测试要求

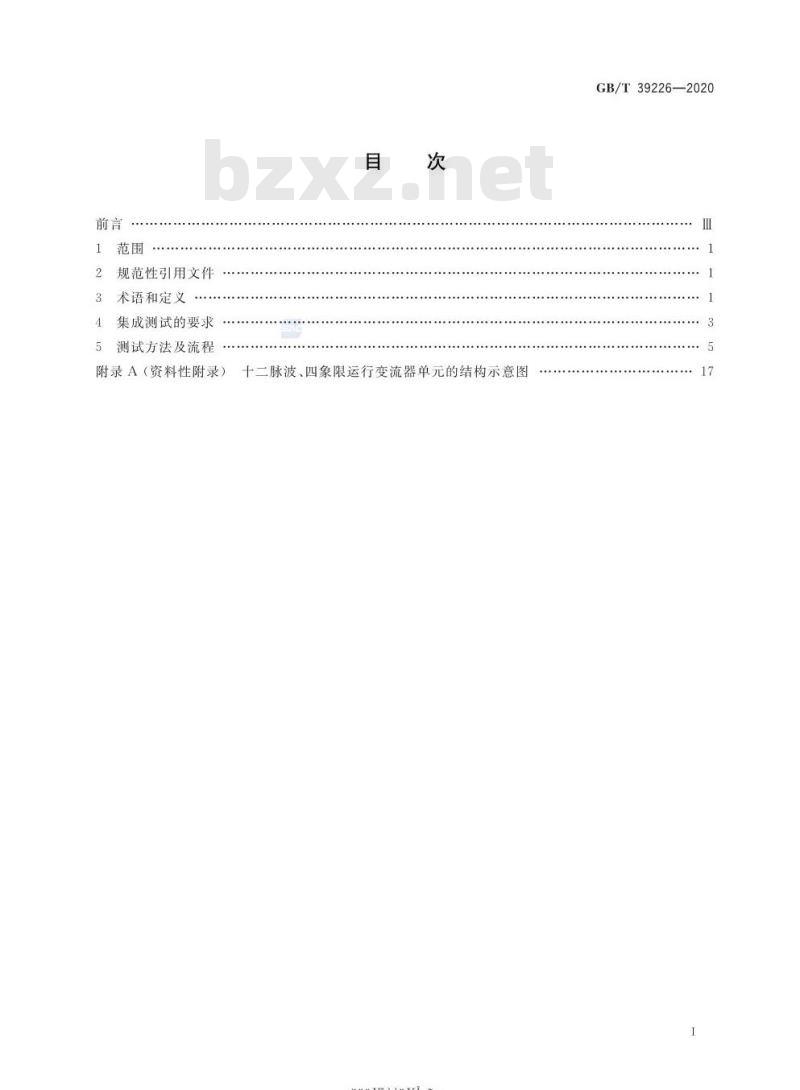

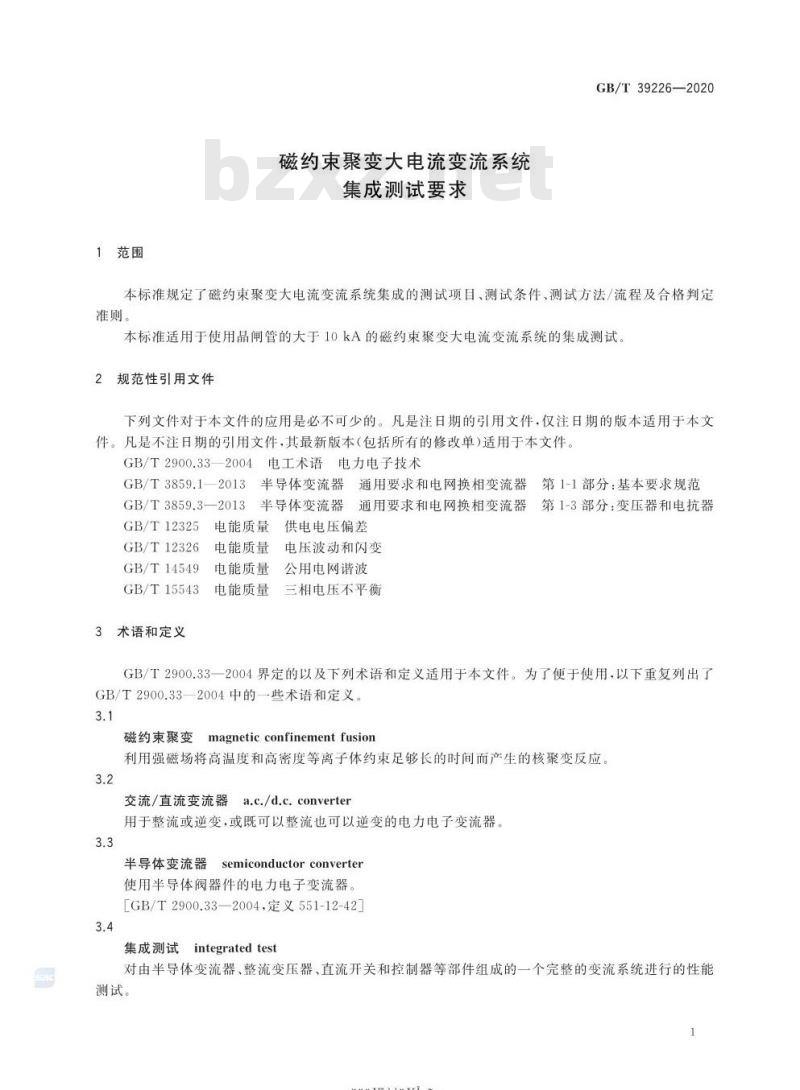

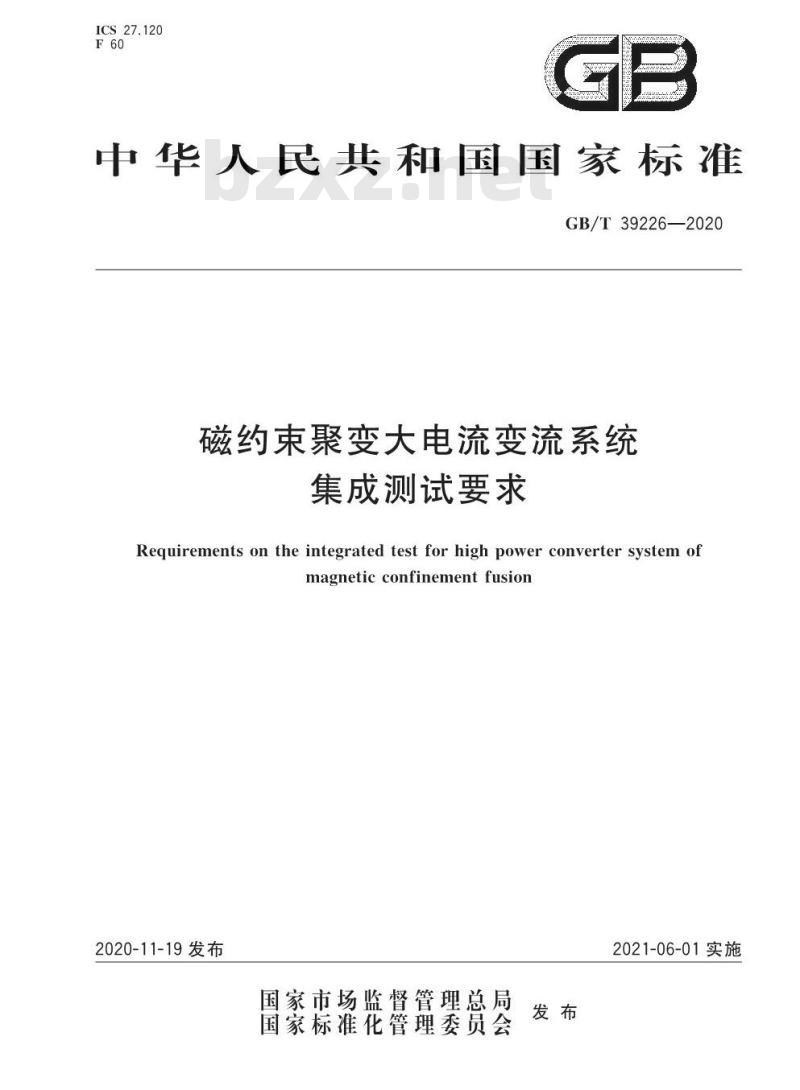

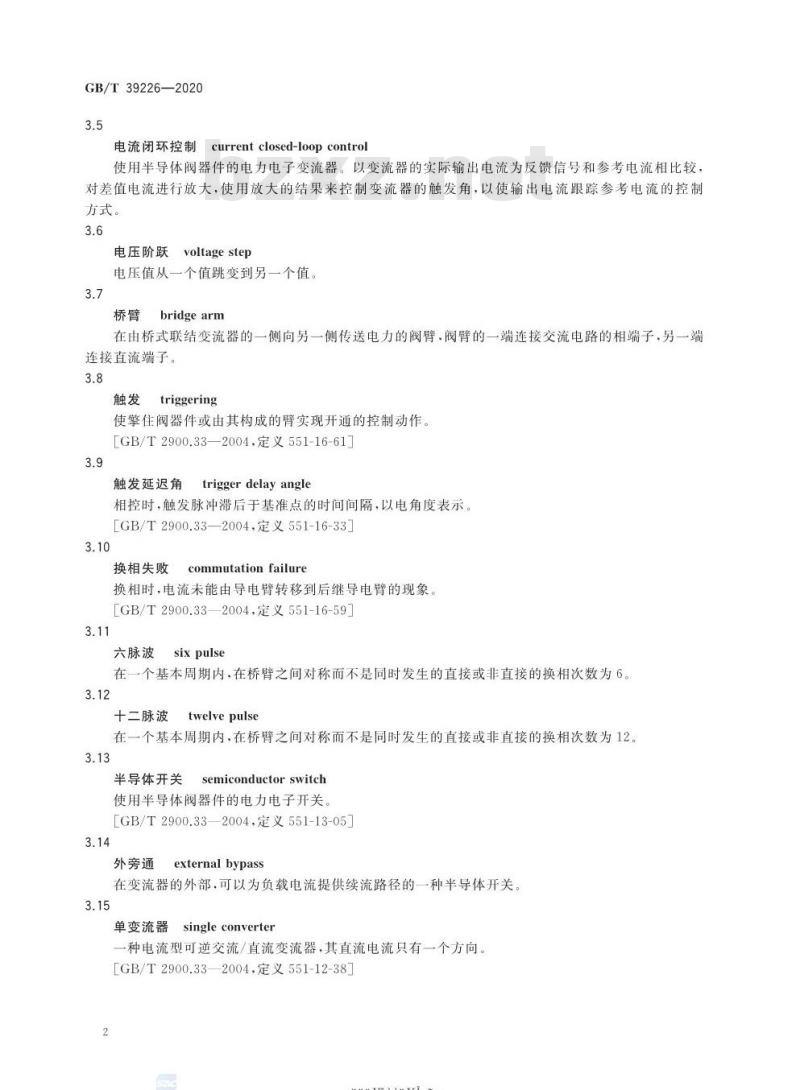

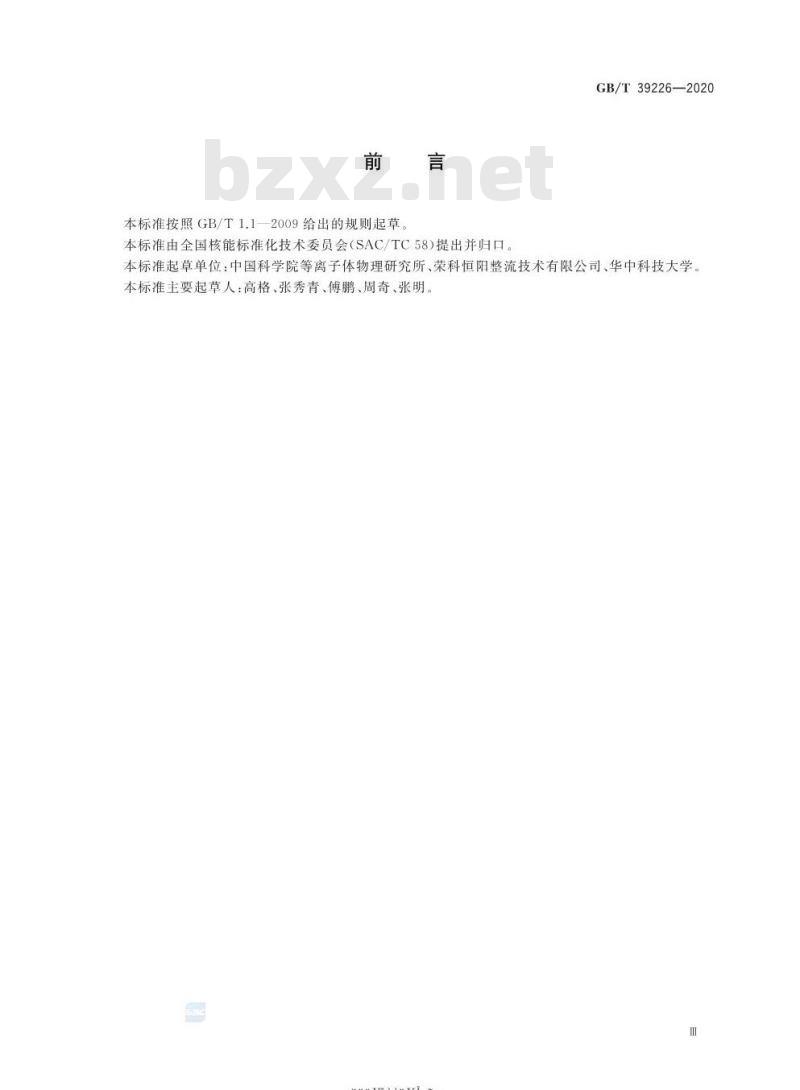

GB/T 39226—2020 磁约束聚变大电流变流系统 集成测试要求 Requirements on the integrated test for high power converter system of magnetic confinement fusion 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国核能标准化技术委员会（SAC/TC58）提出并归口。本标准起草单位：中国科学院等离子体物理研究所、荣科恒阳整流技术有限公司、华中科技大学。本标准主要起草人：高格、张秀青、傅鹏、周奇、张明。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 集成测试的要求 5 测试方法及流程 附录A（资料性附录） 1 范围 本标准规定了磁约束聚变大电流变流系统集成的测试项目、测试条件、测试方法/流程及合格判定准则。本标准适用于使用半导体器件的大于10kA的磁约束聚变大电流变流系统的集成测试。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2900.33—2004 电工术语 电力电子技术 GB/T 3859.1—2013 半导体变流器通用要求和电网换相变流器 第1-1部分：基本要求 GB/T 3859.3—2013 半导体变流器通用要求和电网换相变流器 第1-3部分：变压器和电抗器 GB/T 12325 电能质量 供电电压偏差 GB/T 12326 电能质量 电压波动和闪变 GB/T 14549 电能质量 公用电网谐波 GB/T 15543 电能质量 三相电压不平衡 3 术语和定义 GB/T 2900.33—2004界定的以及下列术语和定义适用于本文件。 3.1 磁约束聚变 (magnetic confinement fusion)：利用强磁场将高温度和高密度等离子体约束足够长的时间而产生的核聚变反应。 3.2 交流/直流变流器 (a.c./d.c. converter)：用于整流或逆变，或既可以整流也可以逆变的电力电子变流器。 3.3 半导体变流器 (semiconductor converter)：使用半导体阀器件的电力电子变流器。 3.4 集成测试 (integrated test)：对由半导体变流器、整流变压器、直流开关和控制器等部件组成的一个完整的变流系统进行的性能测试。 3.5 电流闭环控制 (current closed-loop control)：使用半导体阀器件的电力电子变流器。以变流器的实际输出电流为反馈信号和参考电流相比较，对差值电流进行放大，使用放大的结果来控制变流器的触发角，以使输出电流跟踪参考电流的控制方式。 3.6 电压阶跃 (voltage step)：电压值从一个值跳变到另一个值。 3.7 桥臂 (bridge arm)：在由桥式联结变流器的一侧向另一侧传送电力的阀臂，阀臂的一端连接交流电路的相端子，另一端连接直流端子。 3.8 触发 (triggering)：使控制阀器件或由其构成的臂实现开通的控制动作。 3.9 触发延迟角 (trigger delay angle)：相控时，触发脉冲滞后于基准点的时间间隔，以电角度表示。 3.10 换相失败 (commutation failure)：换相时，电流未能由导电臂转移到后继导电臂的现象。 3.11 六脉波 (six pulse)：在一个基本周期内，在桥臂之间对称而不是同时发生的直接或非直接的换相次数为6。 3.12 十二脉波 (twelve pulse)：在一个基本周期内，在桥臂之间对称而不是同时发生的直接或非直接的换相次数为12。
