【GB国家标准】 0.1 m~2 m屏蔽壳体屏蔽效能的测量方法

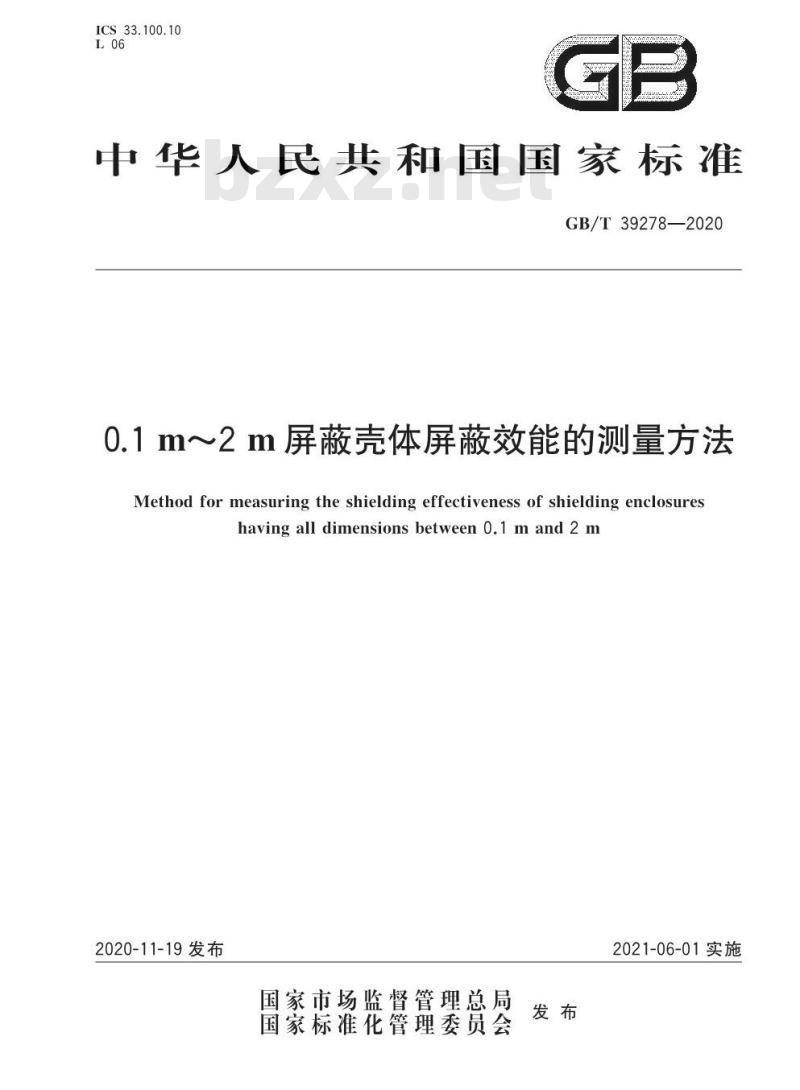

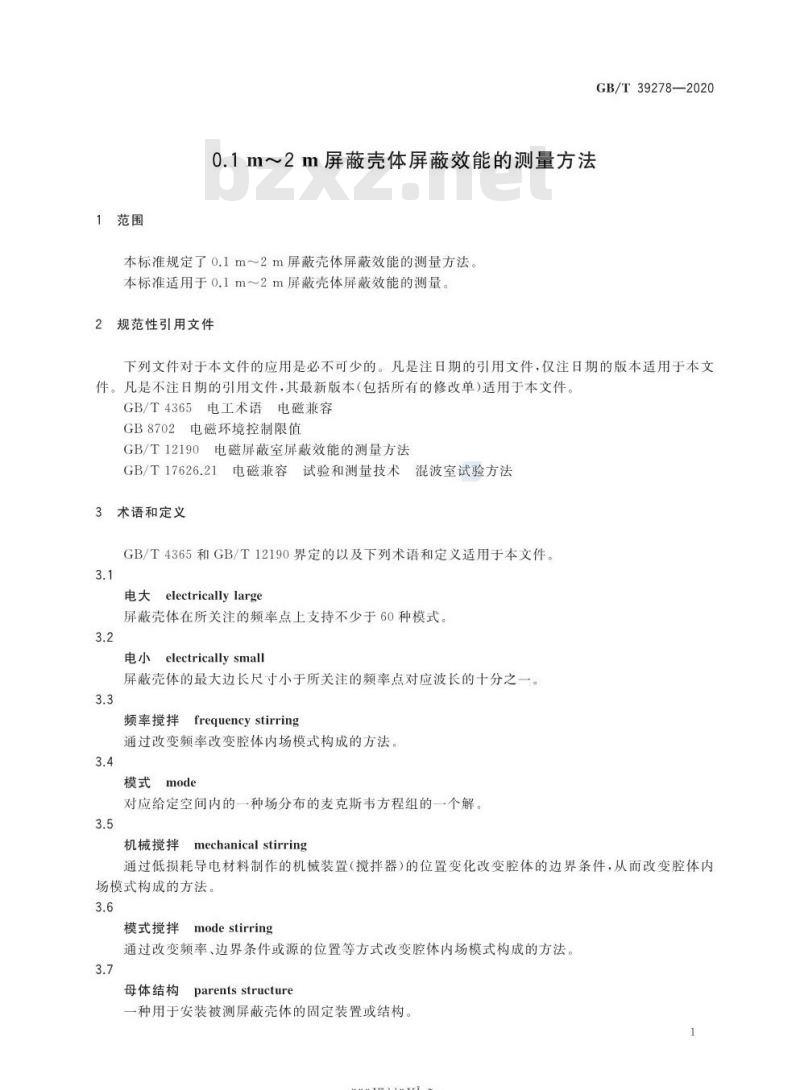

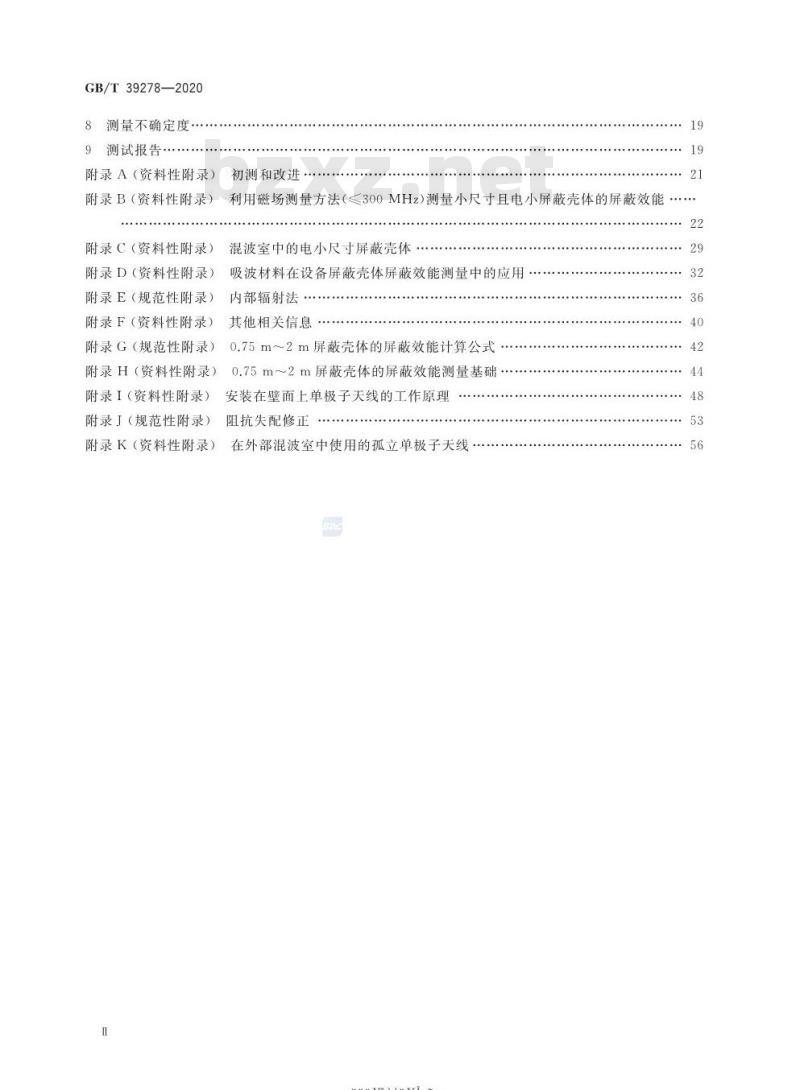

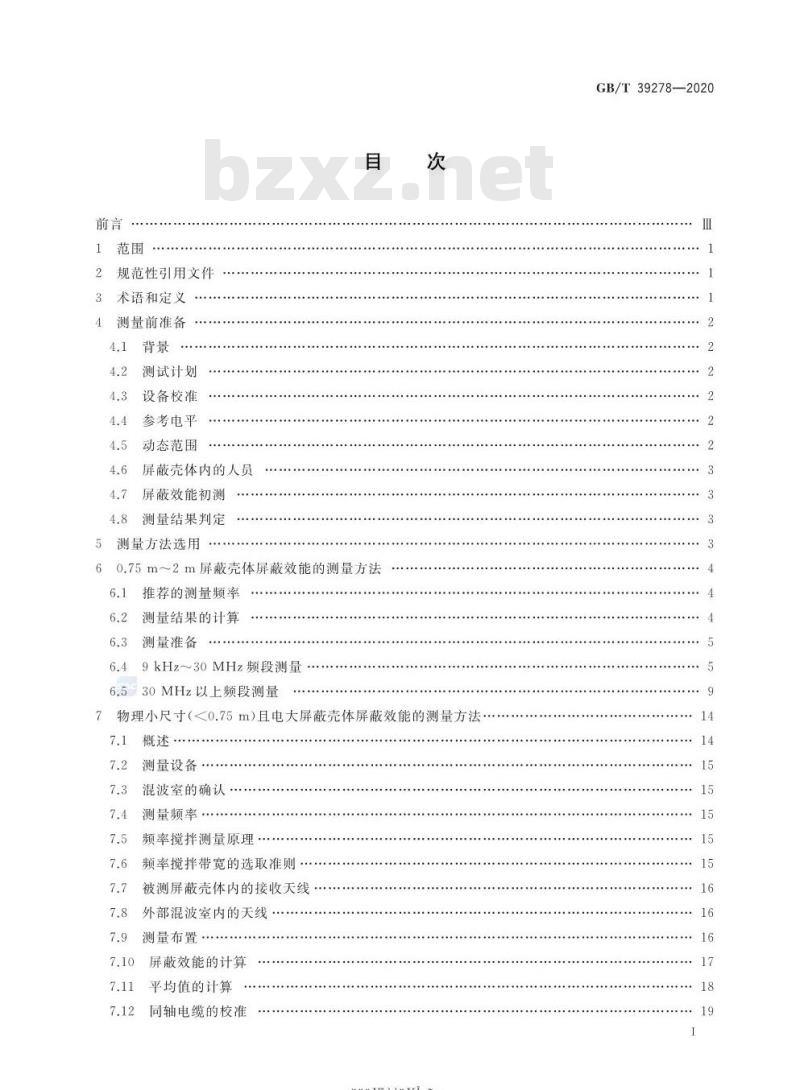

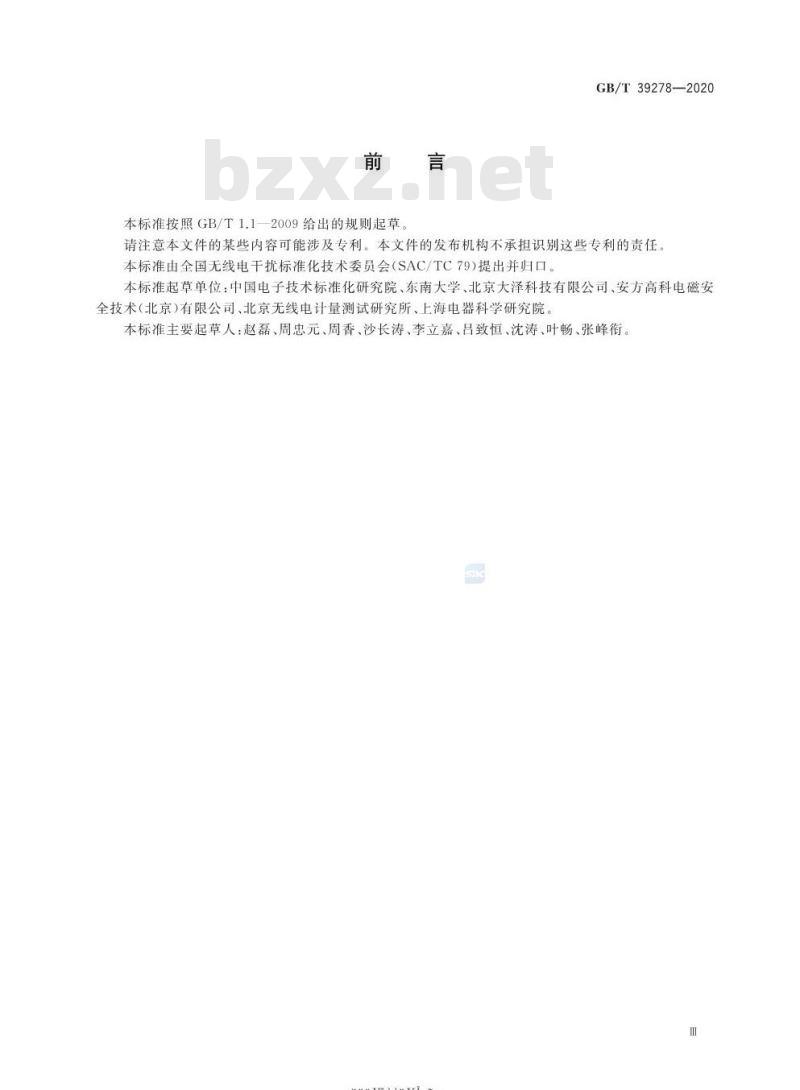

GB/T 39278—2020 中华人民共和国国家标准 0.1m~2m屏蔽壳体屏蔽效能的测量方法 Method for measuring the shielding effectiveness of shielding enclosures having all dimensions between 0.1m and 2m 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 2021-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国无线电干扰标准化技术委员会（SAC/TC79）提出并归口。 本标准起草单位：中国电子技术标准化研究院、东南大学、北京大泽科技有限公司、安方高科电磁安全技术（北京）有限公司、北京无线电计量测试研究所、上海电器科学研究院。 本标准主要起草人：赵磊、周忠元、周香、沙长涛、李立嘉、吕致恒、沈涛、叶畅、张峰衔。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 测量前准备 4.1 背景 4.2 测试计划 4.3 设备校准 4.4 参考电平 4.5 动态范围 4.6 屏蔽壳体内的人员 4.7 屏蔽效能初测 4.8 测量结果判定 4.9 测量方法选用 6 0.1m~2m屏蔽壳体屏蔽效能的测量方法 6.1 推荐的测量频率 6.2 测量结果的计算 6.3 测量准备 6.4 9kHz~30MHz频段测量 6.5 30MHz以上频段测量 7 物理小尺寸（0.75m）且电大屏蔽壳体屏蔽效能的测量方法 7.1 概述 7.2 测量设备 7.3 混波室的确认 7.4 测量频率 7.5 频率搅拌测量原理 7.6 频率搅拌带宽的选取准则 7.7 被测屏蔽壳体内的接收天线 7.8 外部混波室内的天线 7.9 测量布置 7.10 屏蔽效能的计算 7.11 平均值的计算 7.12 同轴电缆的校准 8 测量不确定度 9 测试报告 附录A（资料性附录）至 附录K（资料性附录） 1 范围 本标准规定了0.1m~2m屏蔽壳体屏蔽效能的测量方法。本标准适用于0.1m~2m屏蔽壳体屏蔽效能的测量。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4365 电工术语 电磁兼容 GB 8702 电磁环境控制限值 GB/T 12190 电磁屏蔽室屏障效能的测量方法 GB/T 17626.21 电磁兼容试验和测量技术 混波室试验方法 3 术语和定义 GB/T 4365和GB/T 12190界定的以及下列术语和定义适用于本文件。 3.1 电大 (electrically large)：屏蔽壳体在所关注的频率点上支持不少于60种模式。 3.2 电小 (electrically small)：屏蔽壳体的最大边长尺寸小于所关注的频率点对应波长的十分之一。 3.3 频率搅拌 (frequency stirring)：通过改变频率改变腔体内场模式构成的方法。 3.4 模式 (mode)：对应给定空间内的一种场分布的麦克斯韦方程组的一个解。 3.5 机械搅拌 (mechanical stirring)：通过低损耗导电材料制作的机械装置（搅拌器）的位置变化改变腔体的边界条件，从而改变腔体内场。
