【国家标准(GB)】 工业金属管道工程施工及验收规范

工程建设标准全文信息系统

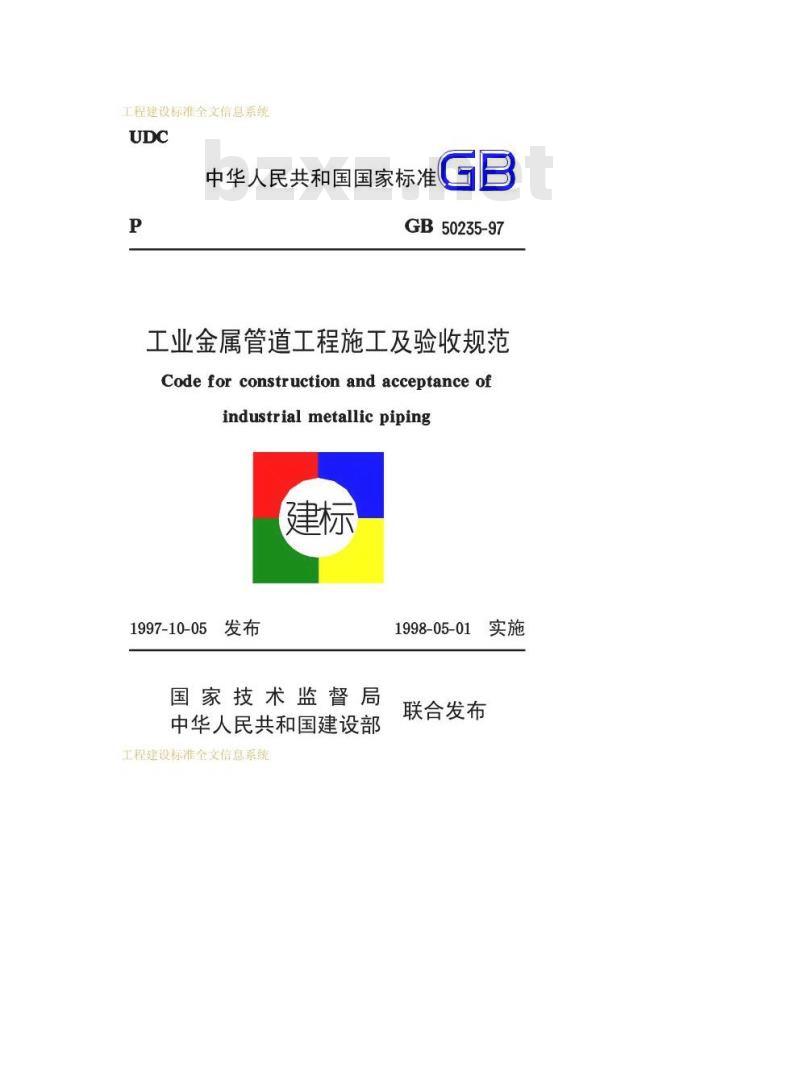

中华人民共和国国家标准
GB50235-97
工业金属管道工程施工及验收规范Code for construction and acceptance ofindustrial metallic piping
5发布
1997-10-05
国家技术监督局
中华人民共和国建设部
工程建设标准全文信息系统
1998-05-01
联合发布
工程建设标准全文信息系统

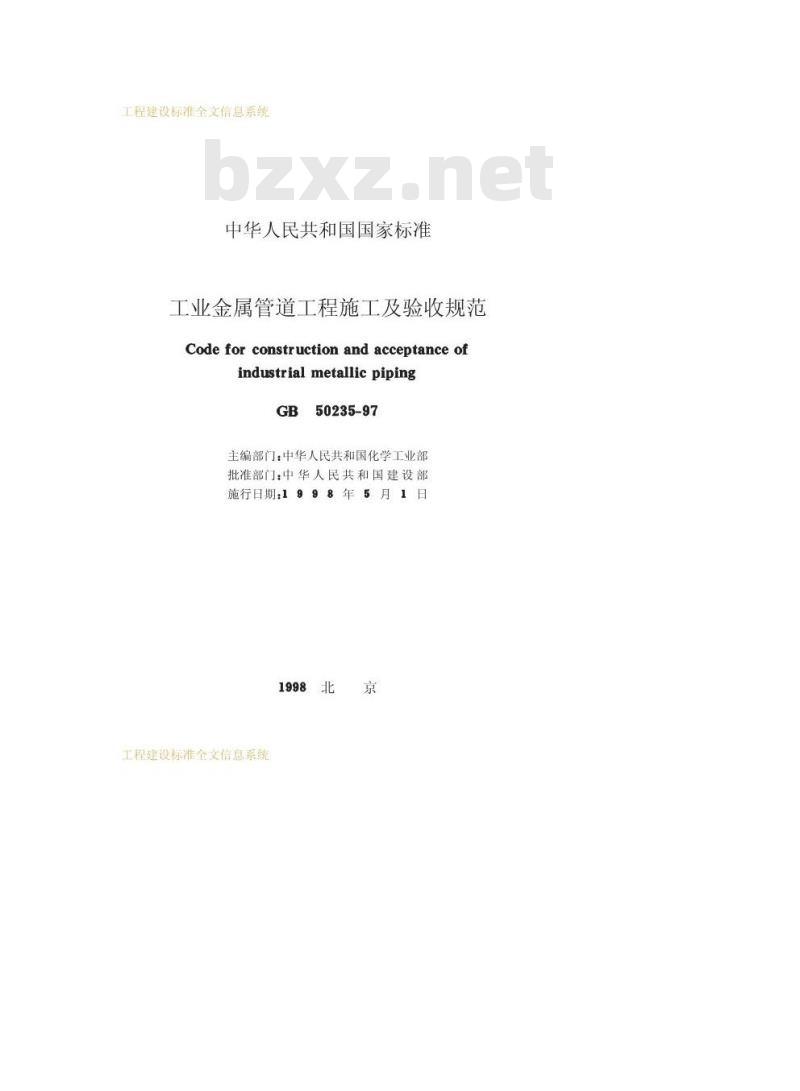

中华人民共和国国家标准
工业金属管道工程施工及验收规范Code for construction and acceptance ofindustrialmetallicpiping
50235-97
主编部门：中华人民共和国化学工业部批准部门：中华人民共和国建设部施行日期：1998年5月1日
1998北
工程建设标准全文信息系统
工程建设标准全文信息系统

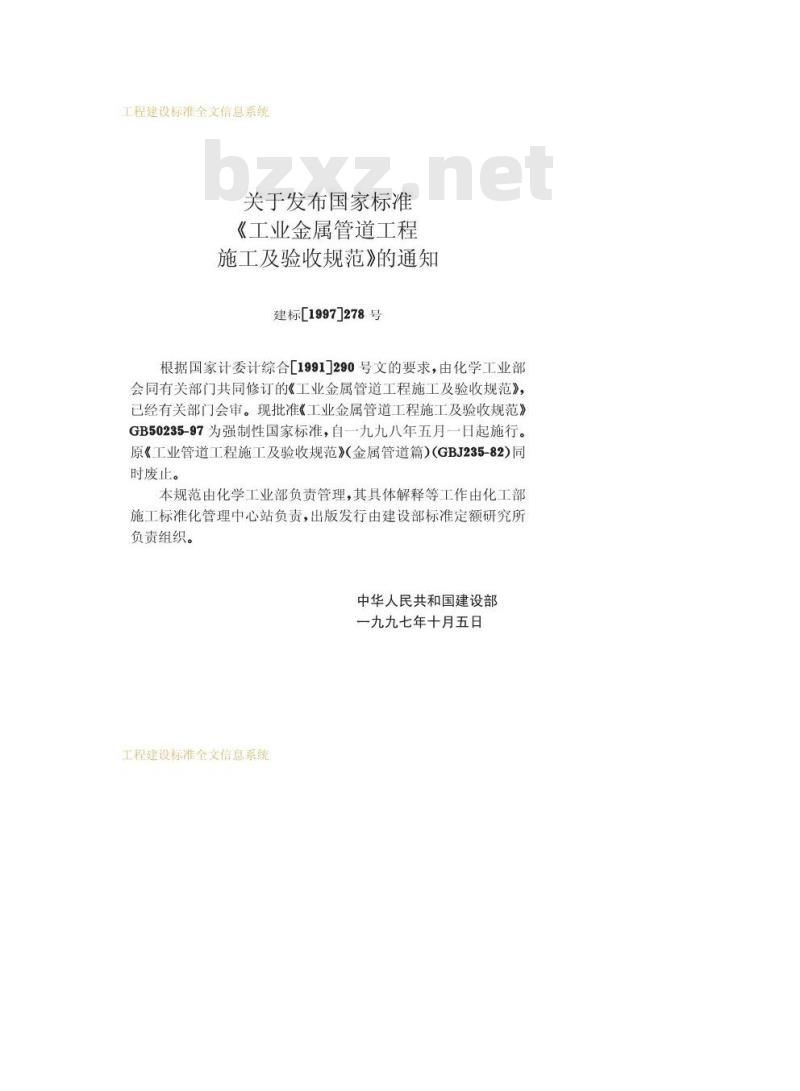

关于发布国家标准
《工业金属管道工程
施工及验收规范》的通知
建标[1997]278号
根据国家计委计综合[1991]290号文的要求，由化学工业部会同有关部门共同修订的《工业金属管道工程施工及验收规范》，已经有关部门会审。现批准《工业金属管道工程施工及验收规范》GB50235-97为强制性国家标准，自一九九八年五月一日起施行。原《工业管道工程施工及验收规范》（金属管道篇)(GBJ235-82)同时废止。
本规范由化学工业部负责管理，其具体解释等工作由化工部施工标准化管理中心站负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部
一九九七年十月五日
工程建设标准全文信息系统
工程建设标准全文信息系统

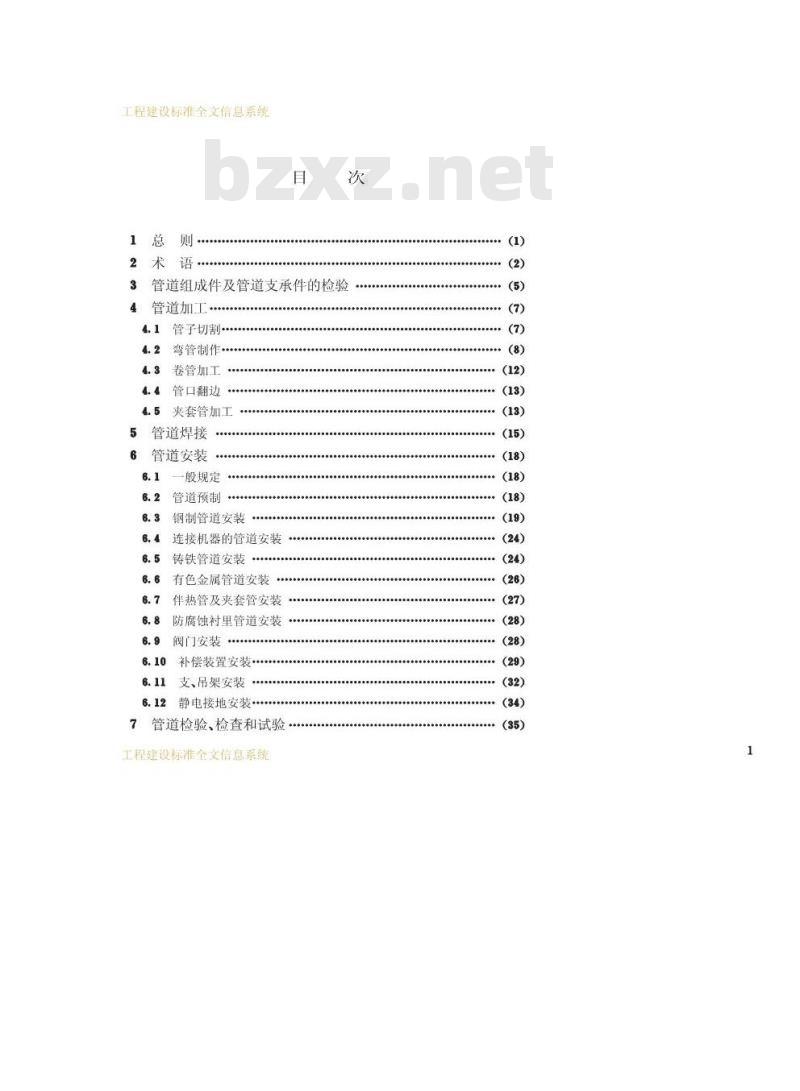

1总则
术语：
管道组成件及管道支承件的检验..0........
管道加工·
管子切割……
弯管制作·
卷管加工
管口翻边
夹套管加工
管道焊接
管道安装
一般规定
管道预制
钢制管道安装
连接机器的管道安装bzxZ.net
铸铁管道安装
有色金属管道安装
伴热管及夹套管安装
防腐蚀衬里管道安装
阀门安装
补偿装置安装
支、吊架安装
静电接地安装
7管道检验、检查和试验
工程建设标准全文信息系统
6000040600000000000000505
.........
（35）
工程建设标准全文信息系统

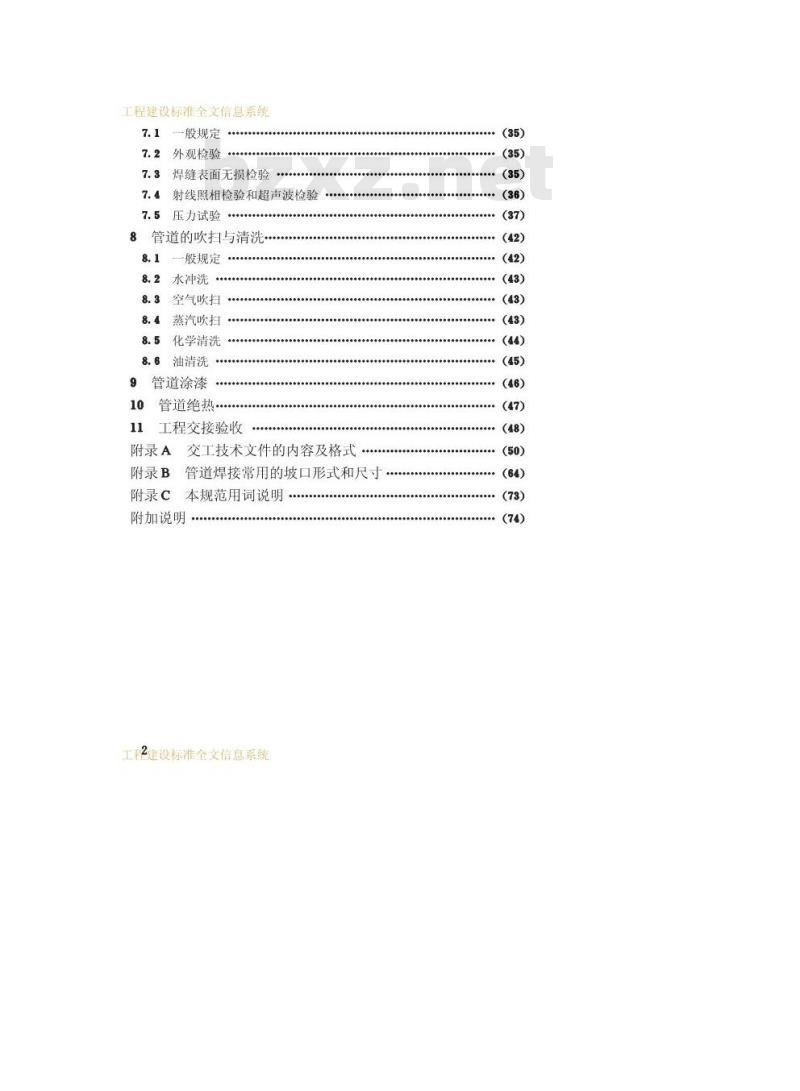

一般规定
外观检验
焊缝表面无损检验
射线照相检验和超声波检验
7.5压力试验
管道的吹扫与清洗
-般规定
水冲洗
空气吹扫
蒸汽吹扫
化学清洗
油清洗
管道涂漆
管道绝热
工程交接验收
附录A
附录B
附录C
交工技术文件的内容及格式
.......
管道焊接常用的坡口形式和尺寸本规范用词说明
附加说明
工程建设标准全文信息系统
（42)
（42)
（43)
（45）
（48)
..***(50)
工程建设标准全文信息系统
1总则
为了提高工业金属管道工程的施工水平，保证工程质量，1.0.1
制订本规范。
1.0.2本规范适用于设计压力不大于42MPa，设计温度不超过材料允许的使用温度的工业金属管道（以下简称管道”）工程的施工及验收。
1.0.3本规范不适用于核能装置的专用管道、矿井专用管道、长输管道。
1.0.4管道的施工应按设计文件施行。当修改设计时，应经原设计单位确认，并经建设单位同意。1.0.5现场组装的机器或设备所属管道，应按制造厂的技术文件施行，但质量标准不得低于本规范的规定。1.0.6
3管道的施工除应执行本规范的规定外，尚应执行国家现行有关标准、规范的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
2.0.1管道piping
2术语
由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制或制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。2.0.2管道组成件pipingcomponents用于连接或装配管道的元件。它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器和分离器等。
2.0.3管道支承件pipe-supportingelements管道安装件和附着件的总称。
2.0.4安装件fixtures
将负荷从管子或管道附着件上传递到支承结构或设备上的元件。它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座和滑动支架等。2.0.5附着件structuralattachments用焊接、螺栓连接或夹紧等方法附装在管子上的零件，它包括管吊、吊（支)耳、圆环、夹子、吊夹、紧固夹板和裙式管座等。2.0.6剧毒流体lethalfluid
如有极少量这类物质泄漏到环境中，被人吸入或与人体接触，即使迅速治疗，也能对人体造成严重的和难以治疗的伤害的物质。相当于现行国家标准《职业性接触毒物危害程度分级》中I级危害程度的毒物。
2.0.7有毒流体
toxicfluid
这类物质泄漏到环境中，被人吸入或与人体接触，如治疗及时工程建设标准全文信息系统
工程建设标准全文信息系统
不致于对人体造成不易恢复的危害。相当于现行国家标准《职业性接触毒物危害程度分级》中I级及以下危害程度的毒物。2.0.8可燃流体flammablefluid
在生产操作条件下，可以点燃和连续燃烧的气体或可以气化的液体。
2.0.9流体输送管道
fluidtransportationpiping
系指设计单位在综合考虑了流体性质、操作条件以及其它构成管理设计等基础因素后，在设计文件中所规定的输送各种流体的管道。流体可分为剧毒流体、有毒流体、可燃流体、非可燃流体和无毒流体。
2.0.10热弯hotbending
温度高于金属临界点ACi时的弯管操作。2.0.11冷弯coldbending
温度低于金属临界点AC时的弯管操作。2.0.12热态紧固tighteninginhotcondition防止管道在工作温度下，因受热膨胀招致可拆连接处泄漏而进行的紧固操作。
2.0.13冷态紧固tighteningin cold condition防止管道在工作温度下，因冷缩招致可拆连接处泄漏而进行的紧固操作。
2.0.14100%射线照相检验100%radiographicexamination对指定的一批管道的全部环向对接焊缝所作的全圆周射线检验和对纵焊缝所作的全长度射线检验。2.0.15抽样射线照相检验randomradiographicexamination在一批指定的管道中，对某一规定百分比的环向对接焊缝所作的全圆周的射线检验。它只适用于环向对接焊缝。2.0.16压力试验pressuretest
以液体或气体为介质，对管道逐步加压，达到规定的压力，以检验管道强度和严密性的试验。工程建设标准全文信息系统
工程建设标准全文信息系统
2.0.17泄漏性试验
leaktest
以气体为介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或其他专门手段等检查管道系统中泄漏点的试验。2.0.18复位recovering the original state已安装合格的管道，拆开后重新恢复原有状态的过程。2.0.19单线图
图isometricdiagram
将每条管道按照轴侧投影的绘制方法，画成以单线表示的管道空视图。
自由管段pipe-segmentstobeprefabricated2.0.20
在管道预制加工前，按照单线图选择确定的可以先行加工的管段。
2.0.21封闭管段pipe-segmentsfordimensionadjustment在管道预制加工前，按照单线图选择确定的、经实测安装尺寸后再行加工的管段。
工程建设标准全文信息系统
工程建设标准全文信息系统
3管道组成件及管道支承件的检验3.0.1管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。3.0.2管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验·不合格者不得使用。
3.0.3合金钢管道组成件应采用光谱分析或其他方法对材质进行复查，并应做标记。合金钢阀门的内件材质应进行抽查，每批（同制造厂、同规格、同型号、同时到货，下同）抽查数量不得少于1个。3.0.4防腐衬里管道的衬里质量应符合国家现行标准《工业设备、管道防腐蚀工程施工及验收规范》的规定。3.0.5下列管道的阀门，应逐个进行壳体压力试验和密封试验。不合格者，不得使用。
3.0.5.1输送剧毒流体、有毒流体、可燃流体管道的阀门；3.0.5.2输送设计压力大于1MPa或设计压力小于等于1MPa且设计温度小于一29℃或大于186℃的非可燃流体、无毒流体管道的阀门。
3.0.6输送设计压力小于等于1MPa且设计温度为一29~186℃的非可燃流体，无毒流体管道的阀门，应从每批中抽查10%，且不得少于1个，进行壳体压力试验和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。3.0.7阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。30.8试验合格的阀门，应及时排尽内部积水，并吹干。除需要脱工程建设标准全文信息系统
工程建设标准全文信息系统
脂的阀门外，密封面上应涂防锈油，关闭阀门，封闭出入口，做出明显的标记，并应按本规范附录A第A.0.1条规定的格式填写“阀门试验记录”。
3.0.9公称压力小于1MPa，且公称直径大于或等于600mm的闸阀，可不单独进行壳体压力试验和闸板密封试验。壳体压力试验宜在系统试压时按管道系统的试验压力进行试验，闸板密封试验可采用色印等方法进行检验，接合面上的色印应连续。3.0.10安全阀应按设计文件规定的开启压力进行试调。调压时压力应稳定，每个安全阀启闭试验不得少于3次。调试后应按本规范附录A第A.0.2条规定的格式填写“安全阀最初调试记录”。3.0.11带有蒸汽夹套的阀门，夹套部分应以1.5倍的蒸汽工作压力进行压力试验。
3.0.12设计文件要求进行低温冲击韧性试验的材料，供货方应提供低温冲击韧性试验结果的文件，其指标不得低于设计文件的规定。
设计文件要求进行晶间腐蚀试验的不锈钢管子及管件，供货方应提供晶间腐蚀试验结果的文件，其指标不得低于设计文件的规定。
3.0.14管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏，其色标或标记应明显清晰。材质为不锈钢、有色金属的管道组成件及管道支承件，在储存期间不得与碳素钢接触。暂时不能安装的管子，应封闭管口。工种建设标准全文信息系统
工程建设标准全文信息系统
管道加工
4.1管子切割
钢印。
管子切断前应移植原有标记。低温钢管及钛管，严禁使用4.1.2
碳素钢管、合金钢管宜采用机械方法切割。当采用氧乙炔火焰切割时，必须保证尺寸正确和表面平整。4.1.3不锈钢管、有色金属管应采用机械或等离子方法切割。不锈钢管及钛管用砂轮切割或修磨时，应使用专用砂轮片。4.1.4镀锌钢管宜用钢锯或机械方法切割。4.1.5管子切口质量应符合下列规定：1切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔4.1.5.1
渣、氧化物、铁屑等。
4.1.5.2切口端面倾斜偏差△（图4.1.5)不应大于管子外径的1%，且不得超过3mm。
工程建设标准全文信息系统
管子切口端面倾斜偏差
