【GB国家标准】 智能水电厂主设备状态检修决策支持系统技术导则

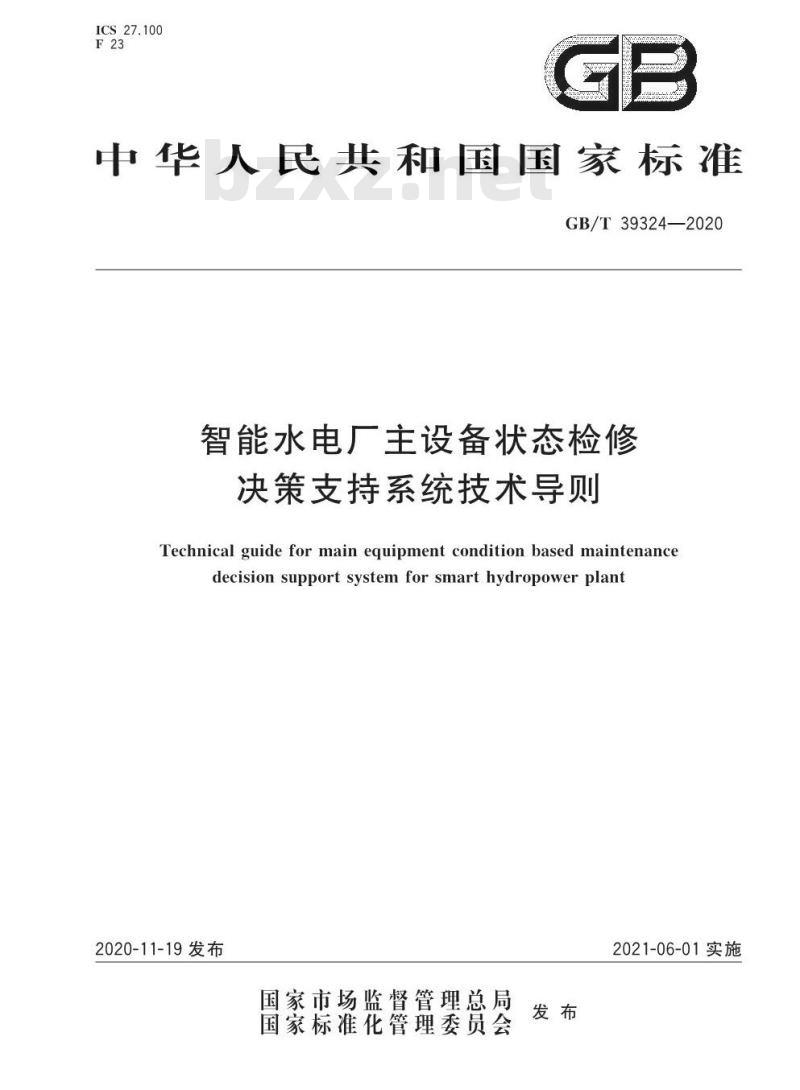

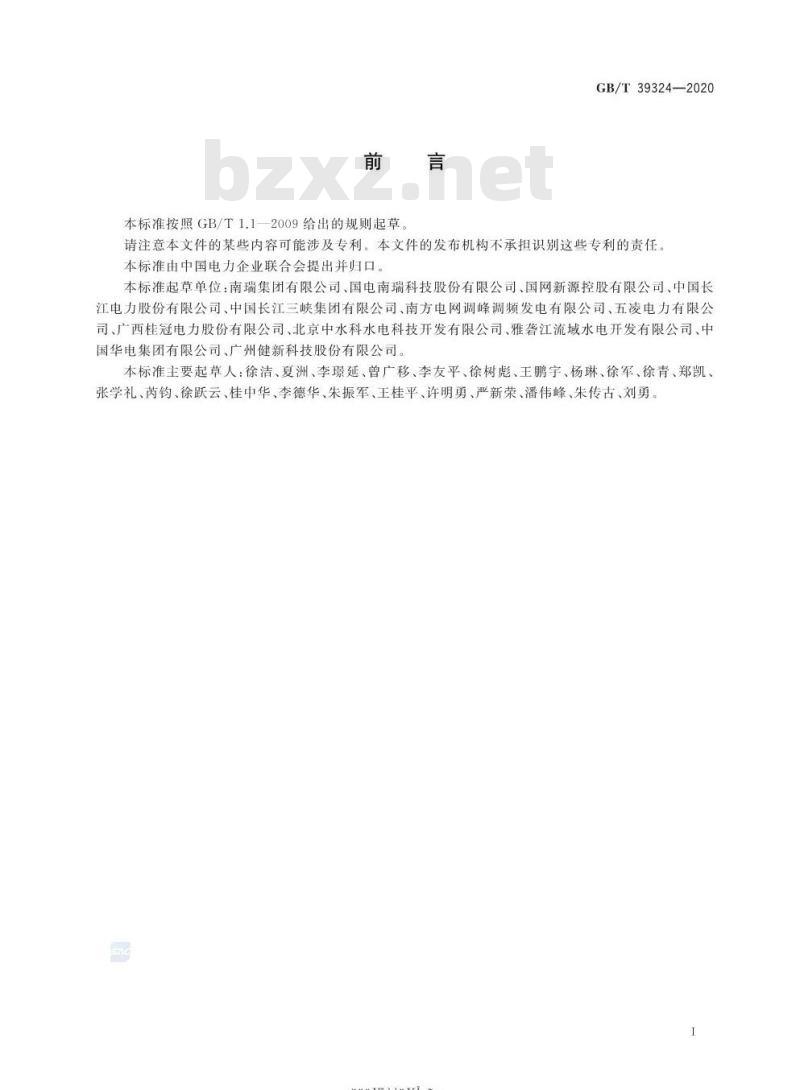

GB/T 39324—2020 智能水电厂主设备状态检修决策支持系统技术导则 Technical guide for main equipment condition based maintenance decision support system for smart hydropower plant 中华人民共和国国家标准 发布日期：2020-11-19 实施日期：2021-06-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国电力企业联合会提出并归口。本标准起草单位：南瑞集团有限公司、国电南瑞科技股份有限公司、国网新源控股有限公司、中国长江电力股份有限公司、中国长江三峡集团有限公司、南方电网调峰调频发电有限公司、五凌电力有限公司、广西桂冠电力股份有限公司、北京中水科水电科技开发有限公司、雅奢江流域水电开发有限公司、中国华电集团有限公司、广州健新科技股份有限公司。本标准主要起草人：徐洁、夏洲、李璟延、曾广移、李友平、徐树彪、王鹏宇、杨琳、徐军、徐青、郑凯、张学礼、芮钧、徐跃云、桂中华、李德华、朱振军、王桂平、许明勇、严新荣、潘伟峰、朱传古、刘勇。 1 范围 本标准规定了智能水电厂主设备状态检修决策支持系统（以下简称：系统）的基本要求、状态监视、分析评价和综合报告。本标准适用于智能水电厂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 39264 智能水电厂一体化管控平台技术规范 DL/T 1066 水电站设备检修管理导则 DL/T 1246 水电站设备状态检修管理导则 DL/T 1547 智能水电厂技术导则 DL/T 1809 水电厂设备状态检修决策支持系统技术导则 3 术语和定义 DL/T 1246界定的以及下列术语和定义适用于本文件。 3.1 主设备 main equipment 水电厂水轮机、发电机、主变压器、气体绝缘金属封闭开关设备和高压电缆等主要设备。 3.2 主设备状态检修决策支持系统 main equipment condition based maintenance decision support system 基于智能水电厂一体化管控平台，对水电厂主设备的属性、履历、工况、状态、缺陷等信息进行处理分析，实现主设备的状态监视、诊断分析、状态评价、趋势预测与风险评估、运检建议和综合报告等功能的应用组件。 4 基本要求 4.1 系统应符合DL/T 1547和DL/T 1809规定，宜纳入智能水电厂统一规划、同步设计。 4.2 系统应符合电力监控系统安全防护规定。 4.3 系统应部署在管理信息大区，应符合GB/T 39264规定，能够以组件方式在平台上运行，具备与平台进行信息交换与处理的能力，并实现数据共享。 4.4 系统应具有对主设备的状态监视、诊断分析、状态评价、趋势预测与风险评估、检修建议和检修后评价等功能。 4.5 系统应采用开放的结构，功能可扩展，可独立维护。 4.6 业务流程应符合DL/T 1246和DL/T 1066的规定。状态评价及状态检修流程参见附录A。 4.7 系统可实现主设备状态多维度展示，即按设备对象展示运行信息、状态信息、缺陷信息、故障信息和评价信息等，或按照状态信息展示设备属性、缺陷信息、故障信息和评价信息等。 5 状态监视 5.1 状态监视数据应包括主设备的在线监测数据和离线检测数据（含设备历年缺陷数据、
