【GB国家标准】 硫酸镁生产滤泥的处理处置方法

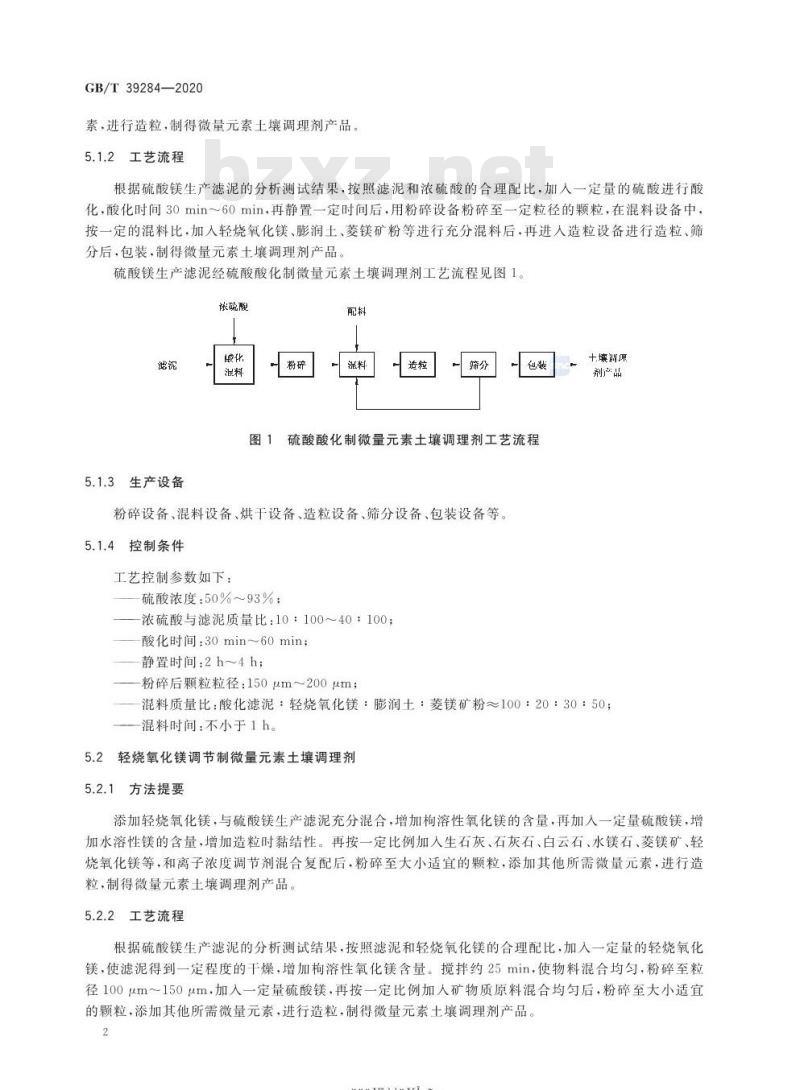

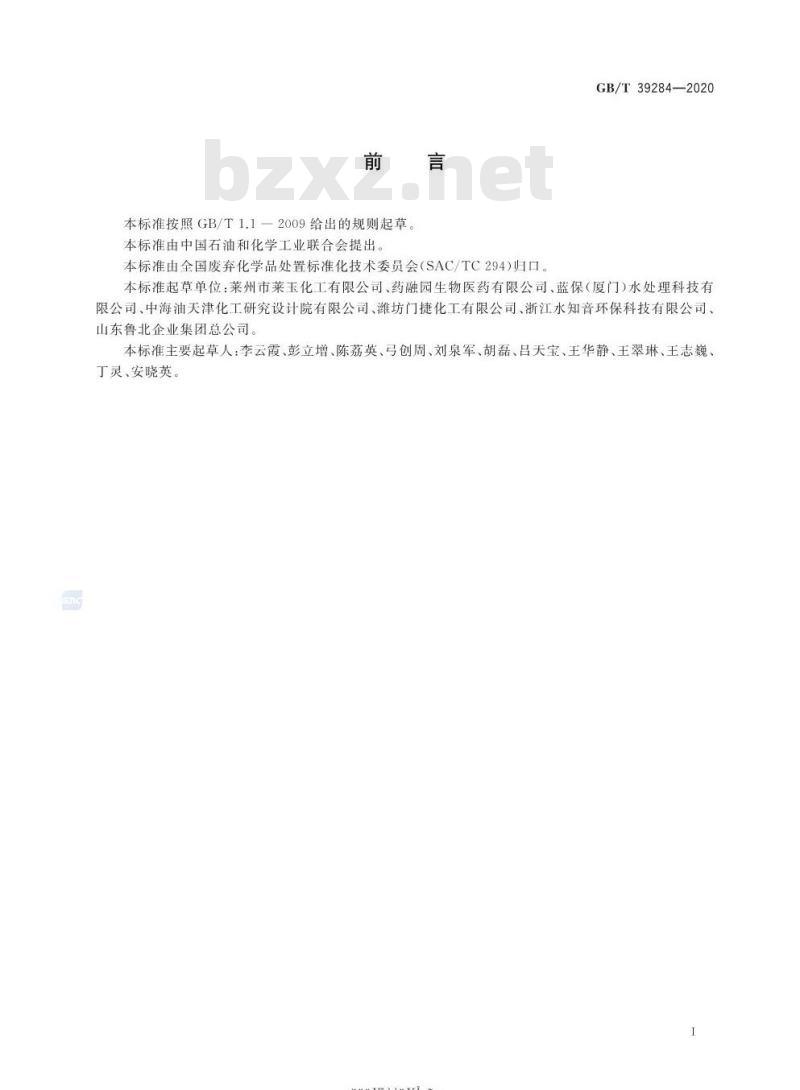

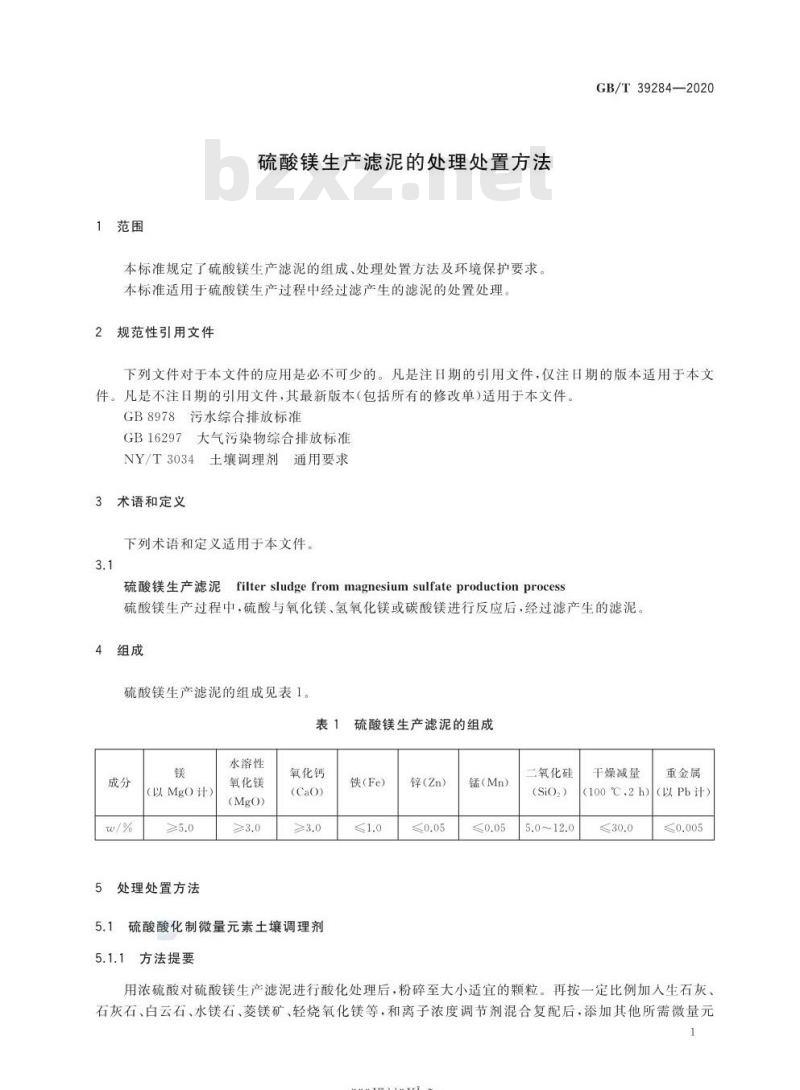

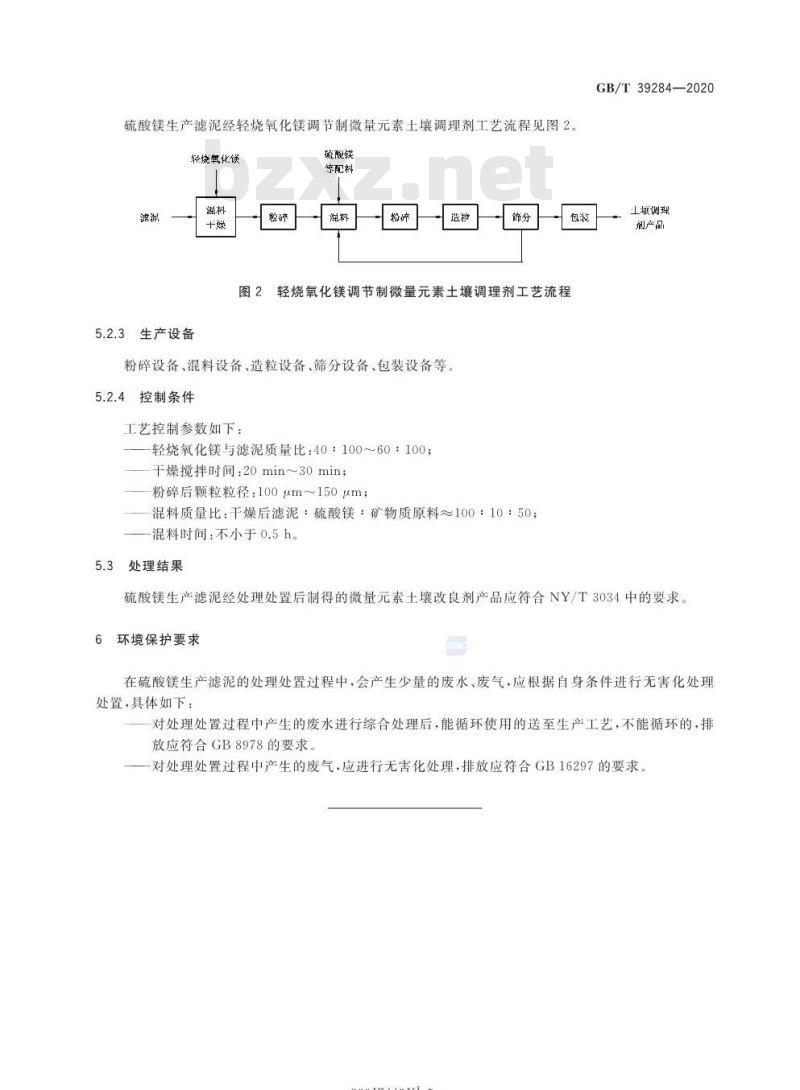

中华人民共和国国家标准 GB/T 39284—2020 硫酸镁生产滤泥的处理处置方法 Treatment and disposal method for filter sludge from magnesium sulfate production process 2020-11-19发布 国家市场监督管理总局 国家标准化管理委员会 2021-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国废弃化学品处置标准化技术委员会（SAC/TC294）归口。 本标准起草单位：莱州市莱玉化工有限公司、药融园生物医药有限公司、蓝保（厦门）水处理科技有限公司、中海油天津化工研究设计院有限公司、潍坊门捷化工有限公司、浙江水知音环保科技有限公司、山东鲁北企业集团总公司。 本标准主要起草人：李云霞、彭立增、陈荔英、弓创周、刘泉军、胡磊、吕天宝、王华静、王翠琳、王志巍、丁灵、安晓英。 1 范围 本标准规定了硫酸镁生产滤泥的组成、处理处置方法及环境保护要求。本标准适用于硫酸镁生产过程中经过滤产生的滤泥的处置处理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 8978 污水综合排放标准 GB 16297 大气污染物综合排放标准 NY/T 3034 土壤调理剂通用要求 3 术语和定义 下列术语和定义适用于本文件。 3.1 硫酸镁生产滤泥 (filter sludge from magnesium sulfate production process) 硫酸镁生产过程中，硫酸与氧化镁、氢氧化镁或碳酸镁进行反应后，经过滤产生的滤泥。 4 组成 硫酸镁生产滤泥的组成见表1。 表1 硫酸镁生产滤泥的组成 成分 | w/% (以MgO计) ---|--- 氧化镁 (MgO) | $ge$ 5.0 氧化钙 (CaO) | $ge$ 3.0 铁 (Fe) | $le$ 1.0 锌 (Zn) | $le$ 0.05 锰 (Mn) | $le$ 0.05 二氧化硅 (SiO2) | 5.0~12.0 重金属 (以Pb计) | $le$ 0.005 5 处理处置方法 5.1 硫酸酸化制微量元素土壤调理剂 5.1.1 方法提要 用浓硫酸对硫酸镁生产滤泥进行酸化处理后，粉碎至大小适宜的颗粒。再按一定比例加入生石灰、石灰石、白云石、水镁石、菱镁矿、轻烧氧化镁等，和离子浓度调节剂混合复配后，添加其他所需微量元素，进行造粒，制得微量元素土壤调理剂产品。 5.1.2 工艺流程 根据硫酸镁生产滤泥的分析测试结果，按照滤泥和浓硫酸的合理配比，加入一定量的硫酸进行酸化，酸化时间30min～60min，再静置一定时间后，用粉碎设备粉碎至一定粒径的颗粒。在混料设备中，按一定的混料比，加入轻烧氧化镁、膨润土、菱镁矿粉等进行充分混料后，再进入造粒设备进行造粒、筛分后，包装，制得微量元素土壤调理剂产品。 硫酸镁生产滤泥经硫酸酸化制微量元素土壤调理剂工艺流程见图1： 浓硫酸 + 滤泥 $\rightarrow$ 酸化 $\rightarrow$ 粉碎 $\rightarrow$ 配料 $\rightarrow$ 混料 $\rightarrow$ 造粒 $\rightarrow$ 筛分 $\rightarrow$ 包装 $\rightarrow$ 微量元素土壤调理剂产品 5.1.3 生产设备 粉碎设备、混料设备、烘干设备、造粒设备、筛分设备、包装设备等。 5.1.4 控制条件 工艺控制参数如下： 硫酸浓度：50%~93%； 浓硫酸与滤泥质量比：10:100～40:100； 酸化时间：30min~60min； 静置时间：2h~4h； 粉碎后颗粒粒径：150μm~200μm； 混料质量比（酸化滤泥：轻烧氧化镁：膨润土：菱镁矿粉） $\approx$ 100：20：30：50； 混料时间：不小于1h。 5.2 轻烧氧化镁调节制微量元素土壤调理剂 5.2.1 方法提要 添加轻烧氧化镁，与硫酸镁生产滤泥充分混合，增加可溶性氧化镁的含量，再加入一定量硫酸镁，增加水溶性镁的含量，增加造粒时的黏结性。再按一定比例加入生石灰、石灰石、白云石、水镁石、菱镁矿、轻烧氧化镁等，和离子浓度调节剂混合复配后，粉碎至大小适宜的颗粒，添加其他所需微量元素，进行造粒，制得微量元素土壤调理剂产品。 5.2.2 工艺流程 根据硫酸镁生产滤泥的分析测试结果，按照滤泥和轻烧氧化镁的合理配比，加入一定量的轻烧氧化镁，使滤泥得到一定程度的干燥，增加可溶性氧化镁含量。搅拌约25min，使物料混合均匀，粉碎至粒径100μm。
