【HG化工标准】 代替 HG/T 2702-1995 扩张式封隔器胶筒

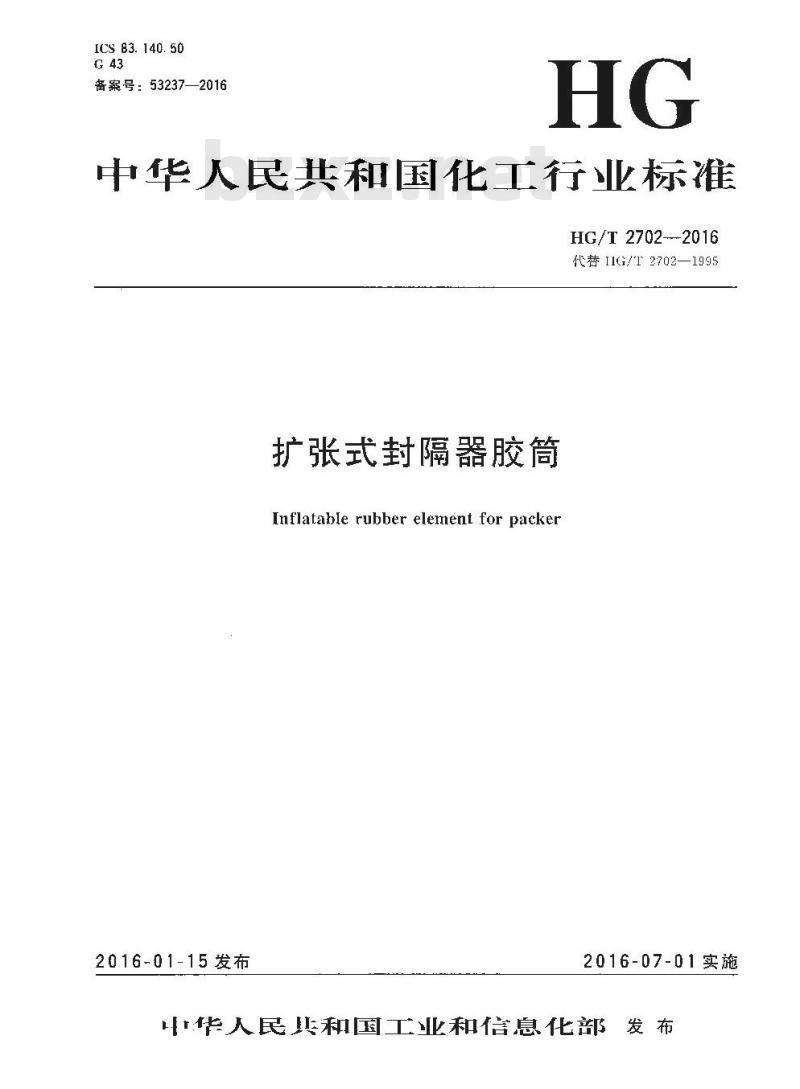

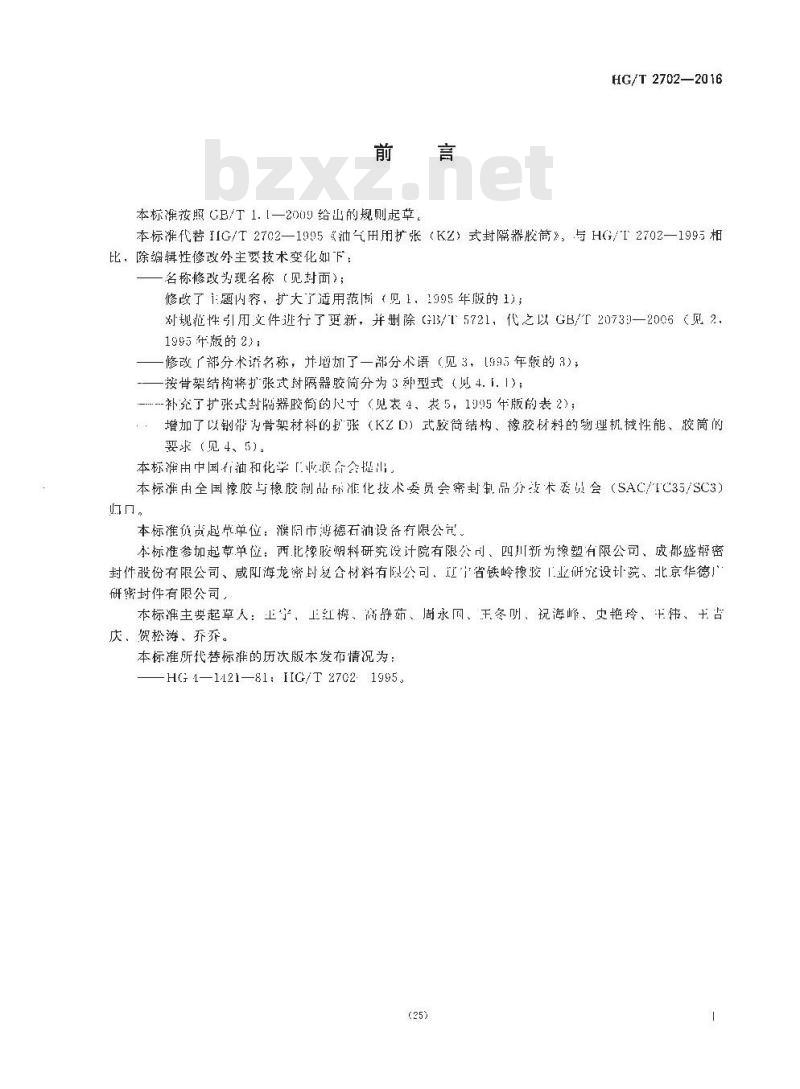

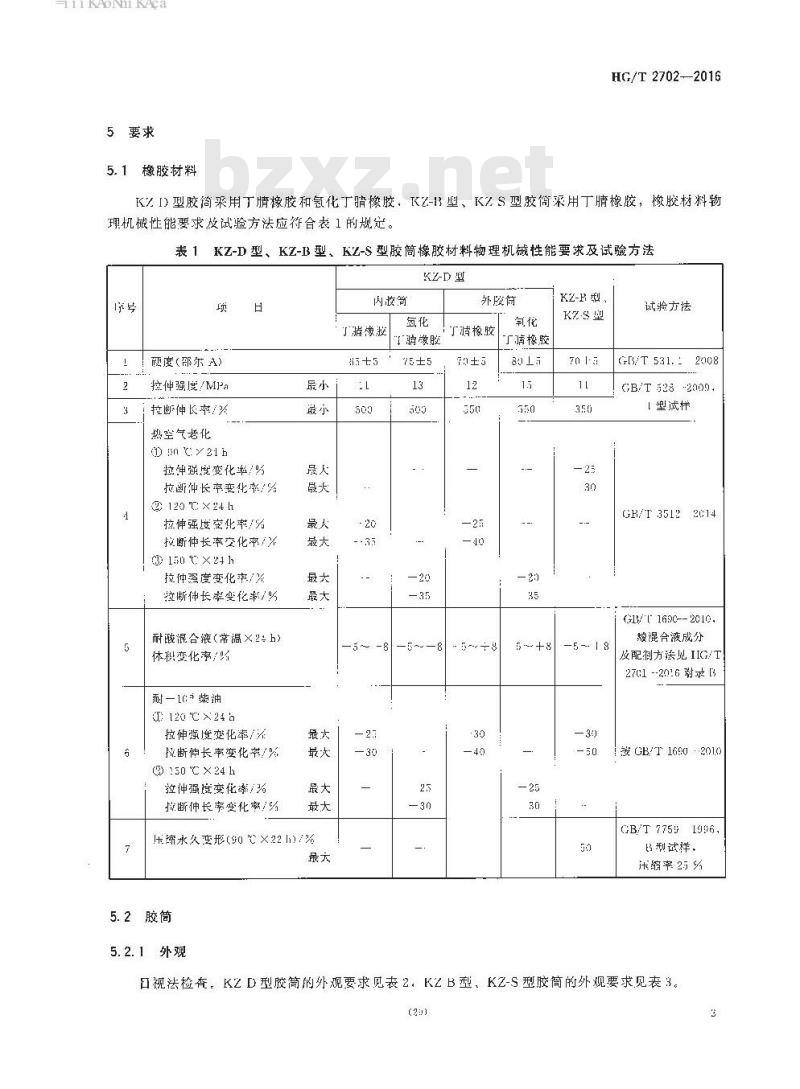

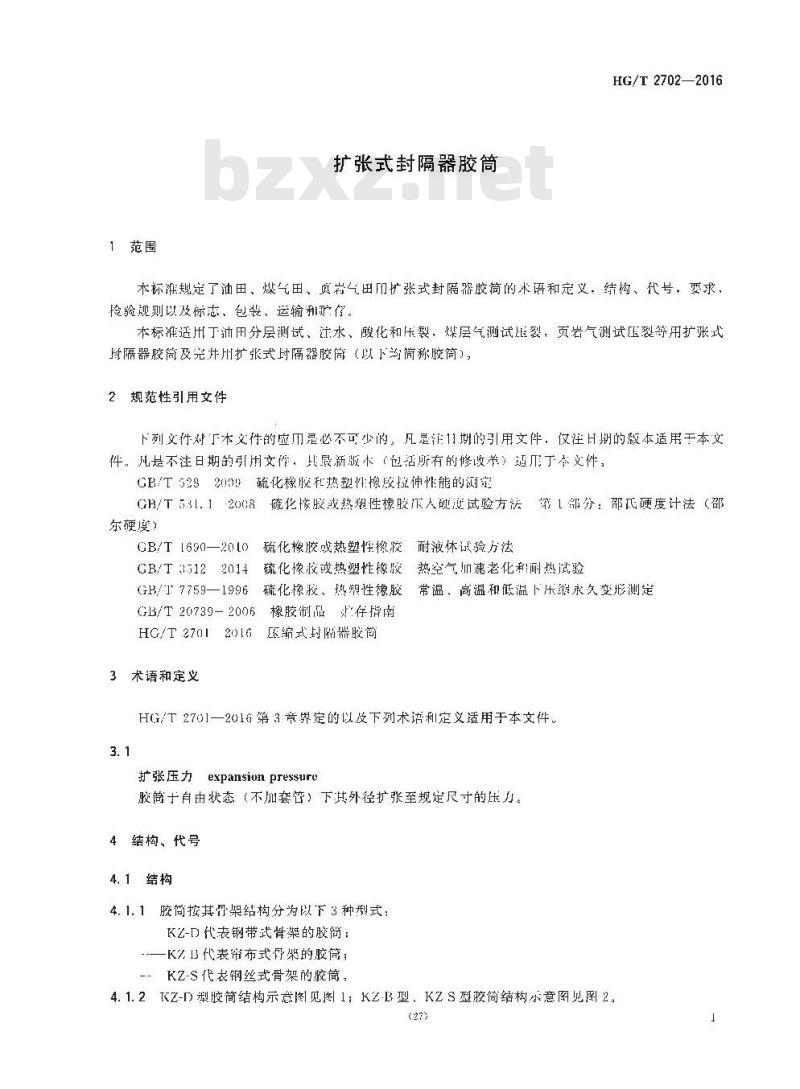

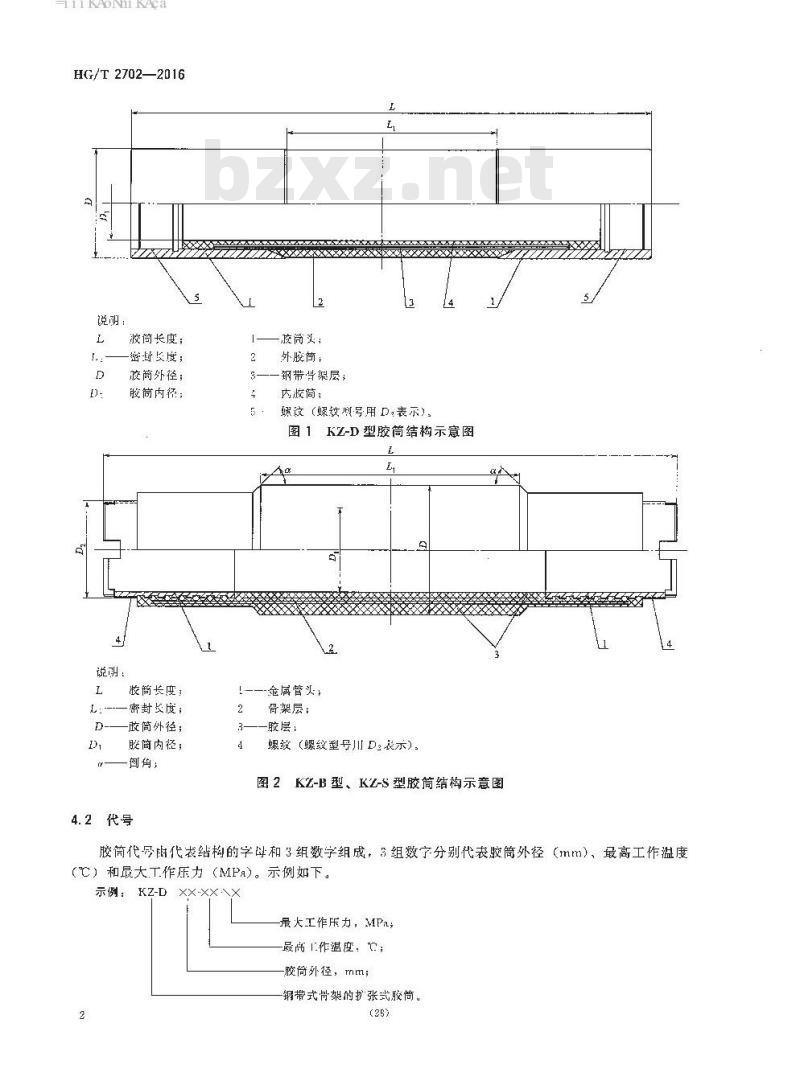

HG/T 2702—2016 代替 HG/T 2702—1995 扩张式封隔器胶筒 Inflatable rubber element for packer 2016-01-15发布 2016-07-01实施 中华人民共和国化工行业标准 前言 本标准按照 GB/T 1—2009 给出的规则起草。本标准代替 HG/T 2702—1995《油气用扩张式封隔器胶筒》，与 HG/T 2702—1995 相比，除编辑性修改外，主要技术变化如下： 1. 名称修改为现名称（见下文）； 2. 修改了题目内容，扩大了适用范围（见1，1995年版的1）； 3. 对规范性引用文件进行了更新，并删除了 HG/T 5721，代之以 GB/T 20739—2006（见2，1995年版的2）； 4. 修改了部分术语名称，并增加了一部分术语（见3，1995年版的3）； 5. 按骨架结构将扩张式封隔器胶筒分为3种型式（见4.1.1）； 6. 补充了扩张式封隔器胶筒的尺寸（见表4、表5，1995年版的表2）； 7. 增加了以钢带为骨架材料的扩张式胶筒结构、橡胶材料的物理机械性能以及胶筒的要求（见4、5）。 本标准由中国石油和石油化工联合会提出，本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会 (SAC/TC35/SC3) 归口。 本标准负责起草单位：濮阳市博德石油设备有限公司。 本标准参加起草单位：西比橡胶塑料研究设计院有限公司、四川新为橡塑有限公司、成都盛帮密封件股份有限公司、咸阳海龙密封复合材料有限公司、辽宁省铁岭橡胶工业研究设计院、北京华德研密封件有限公司。 本标准主要起草人：王红梅、高静茹、周永国、王冬明、祝海峰、史艳玲、朱伟、石吉庆、贺松涛、乔乔。 本标准所代替标准的历次版本发布情况为：HG/T 2702—1981；HG/T 2702—1995。 1 范围 扩张式封隔器胶筒本标准规定了油田、煤层气田、页岩气田扩张式封隔器胶筒的术语和定义、结构、代号、要求、检验规则以及标志、包装、运输和贮存。本标准适用于油用分层测试、注水、酸化和压裂，煤层气测试、压裂，页岩气测试压裂等用扩张式封隔器胶筒及完井用扩张式封隔器胶筒（以下简称胶筒）。 2 规范性引用文件 下列文件对本文的使用是必不可少的，凡是注明的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。 GB/T 5282—2009 硫化橡胶和热塑性橡胶拉伸性能的测定 GB/T 351.1—2008 硫化橡胶或热塑性橡胶硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 1690—2010 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T 3512—2014 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 17759—1996 硫化橡胶、热塑性橡胶常温、高温和低温下永久变形测定 GB/T 20739—2006 橡胶制品储存指南 3 术语和定义 本标准第3章界定的以及下列术语和定义适用于本文件。 3.1 扩张压力 Expansion Pressure 胶筒于自由状态（不加套管）下其外径扩张至规定尺寸的压力。 4 结构、代号 4.1 结构 4.1.1 胶筒按其骨架结构分为以下3种型式： KZ-D 代表钢带骨架的胶筒； KZ-B 代表帘布式骨架的胶筒； KZ-S 代表钢丝式骨架的胶筒。 4.1.2 KZ-D型胶筒结构示意图见图1；KZ-B型、KZ-S型胶筒结构示意图见图2。 图1 KZ-D型胶筒结构包含：金属管头、胶筒外径、胶筒内径、胶筒长度、密封长度、钢带骨架层、胶层及螺纹（螺纹号用D表示）。 4.2 代号 胶筒代号代表结构的类型和3组参数，3组数字分别代表胶筒外径（mm）、最高工作温度（℃）和最大工作压力（MPa）。示例：KZ-DXX-XX-X 其中： X：胶筒外径，mm； X：最高工作温度，℃； X：最大工作压力，MPa。 5 要求 5.1 橡胶材料
