【国家标准(GB)】 电梯主参数及轿厢、井道、机房的型式与尺寸 第3部分

工程建设标准全文信息系统

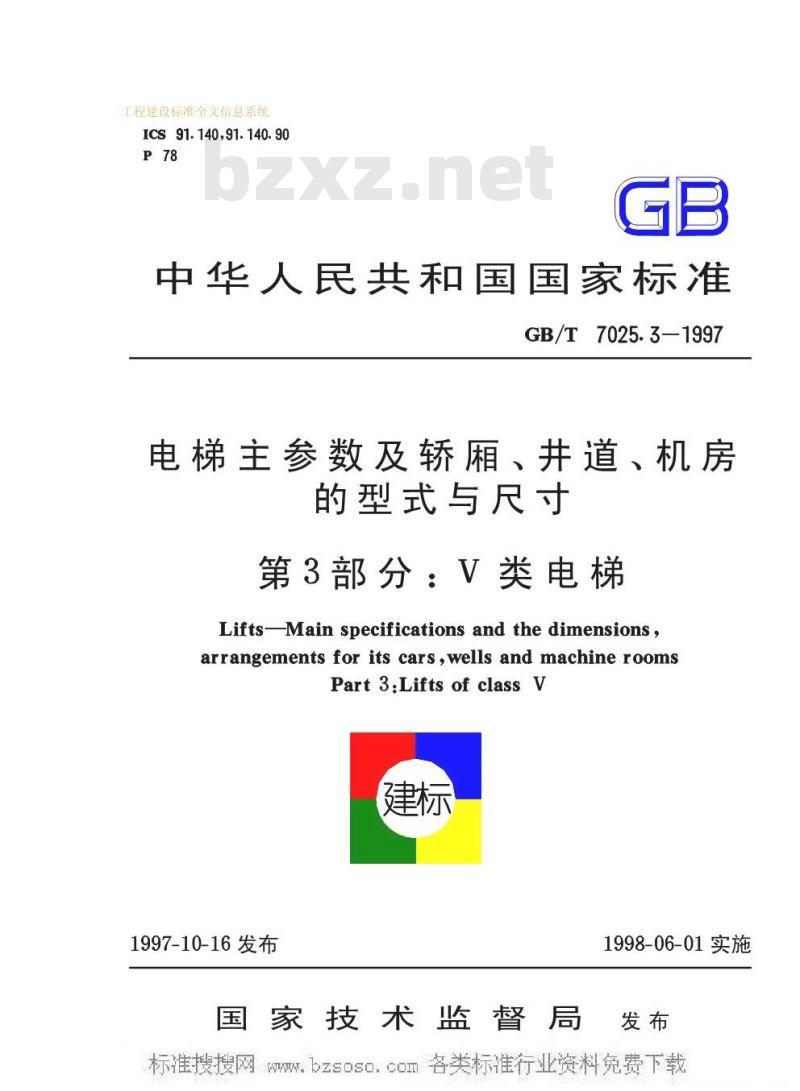

ICS91.140,91.140.90
中华人民共和国国家标
GB/T7025.3—1997
电梯主参数及轿厢、井道、机房的型式与尺寸
第3部分：V类电梯
Lifts-Main specifications and the dimensions,arrangements for its cars,wells and machine roomsPart 3.Lifts of classV
1997-10-16发布
1998-06-01实施
国家技术监督局发布wwW.bzxz.Net
工程建设标准全文信息系统
GB/T7025.3—1997

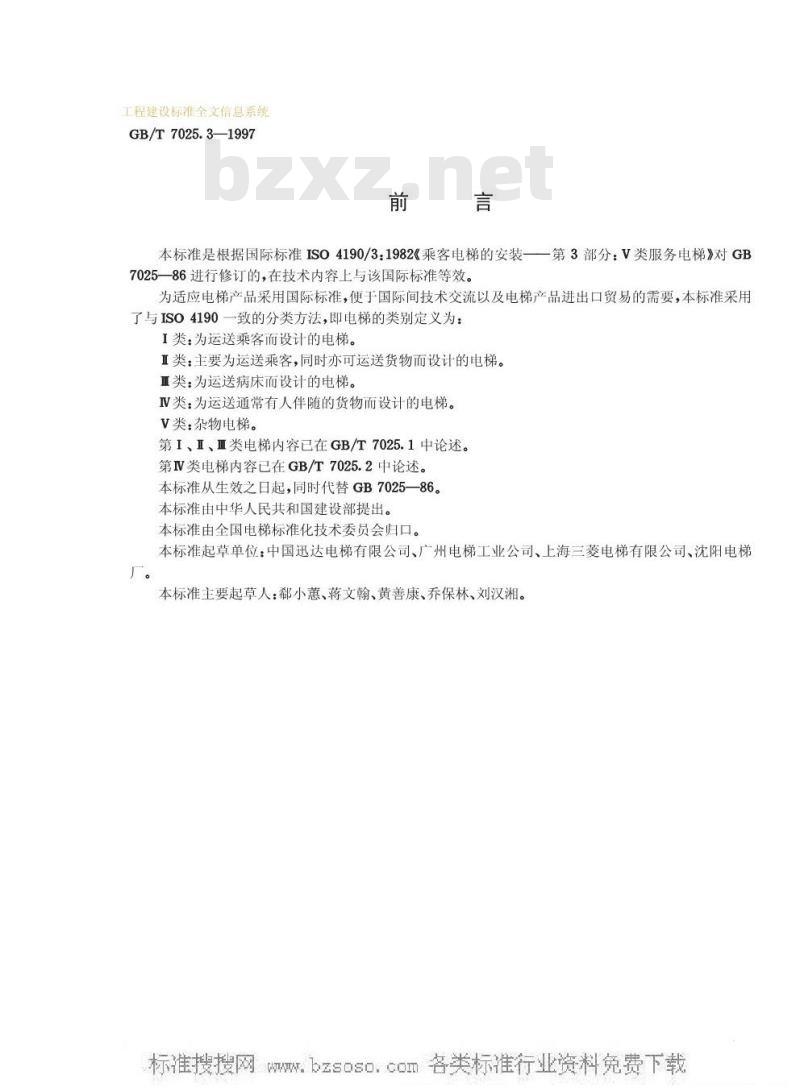

本标准是根据国际标准IS04190/3：1982《乘客电梯的安装一一第3部分：V类服务电梯》对GB7025一一86进行修订的，在技术内容上与该国际标准等效。为适应电梯产品采用国际标准，便于国际间技术交流以及电梯产品进出口贸易的需要，本标准采用了与ISO4190一致的分类方法，即电梯的类别定义为：1类：为运送乘客而设计的电梯。Ⅱ类：主要为运送乘客，同时亦可运送货物而设计的电梯。类：为运送病床而设计的电梯。IV类：为运送通常有人伴随的货物而设计的电梯。V类：杂物电梯。
第I、I、亚类电梯内容已在GB/T7025.1中论述。第IV类电梯内容已在GB/T7025.2中论述。本标准从生效之日起，同时代替GB7025—86。本标准由中华人民共和国建设部提出。本标准由全国电梯标准化技术委员会归口。本标准起草单位：中国迅达电梯有限公司、广州电梯工业公司、上海三菱电梯有限公司、沈阳电梯厂。
本标准主要起草人：都小蕙、蒋文翰、黄善康、乔保林、刘汉湘。W.bzsoso.co工程建设标准全文信息系统
GB/T7025.3—1997

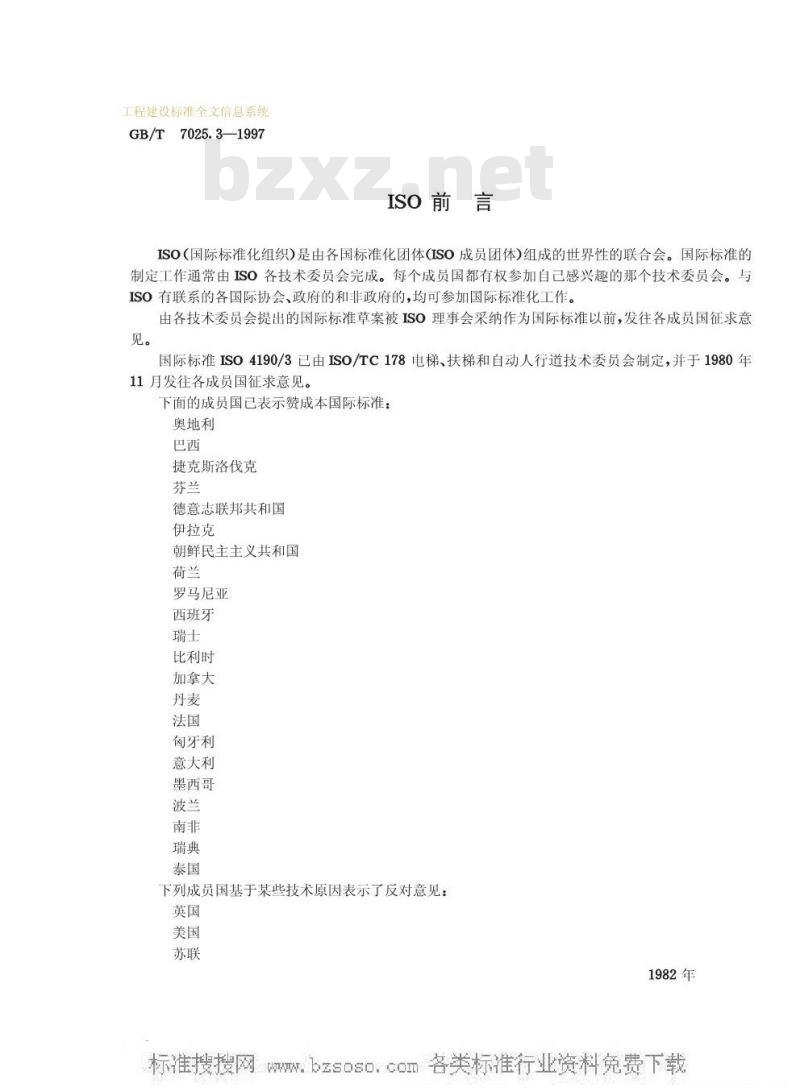

ISO前言
ISO（国际标准化组织)是由各国标准化团体(ISO成员团体)组成的世界性的联合会。国际标准的制定工作通常由ISO各技术委员会完成。每个成员国都有权参加自已感兴趣的那个技术委员会。与ISO有联系的各国际协会、政府的和非政府的，均可参加国际标准化工作。由各技术委员会提出的国际标准草案被ISO理事会采纳作为国际标准以前，发往各成员国征求意见。
国际标准ISO4190/3已由ISO/TC178电梯、扶梯和自动人行道技术委员会制定，并于1980年11月发往各成员国征求意见。
下面的成员国已表示赞成本国际标准：奥地利
捷克斯洛伐克
德意志联邦共和国
伊拉克
朝鲜民主主义共和国
罗马尼亚
西班牙
比利时
加拿大
匈牙利
意大利
墨西哥
下列成员国基于某些技术原因表示了反对意见：英国
1982年
工程建设标准全文信息系统

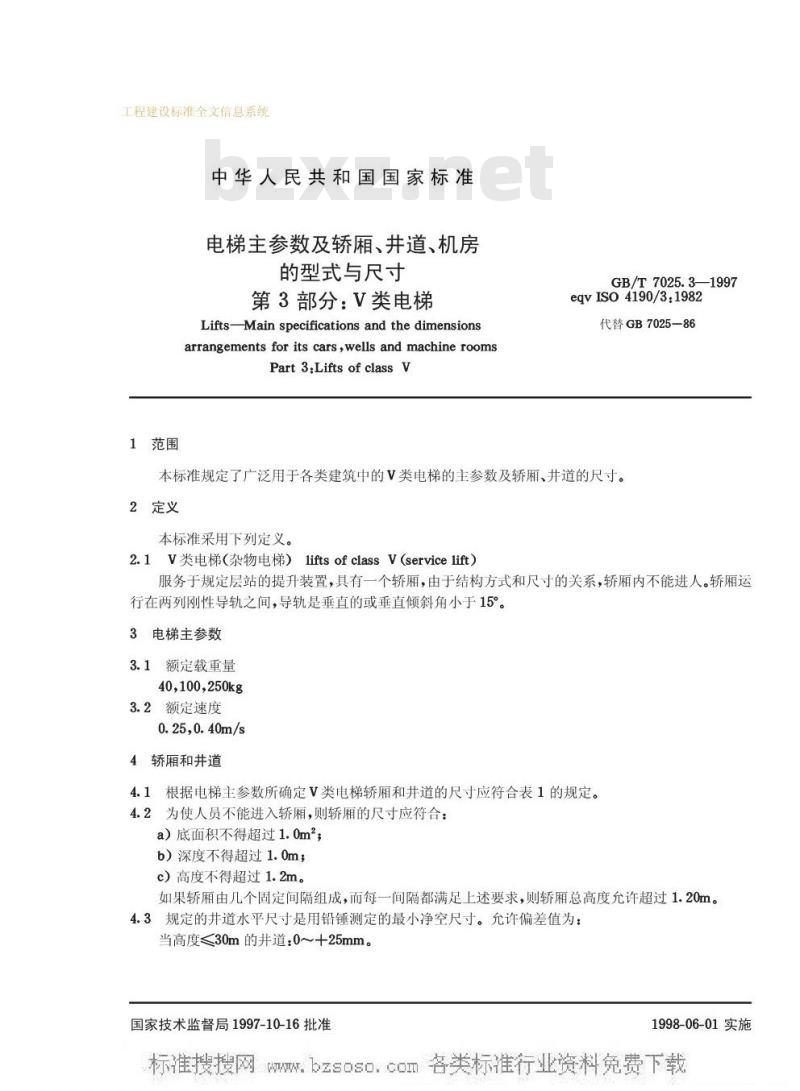

中华人民共和国国家标准
电梯主参数及轿厢、井道、机房的型式与尺寸
第3部分：V类电梯
LiftsMain specifications and thedimensionsarrangements for its cars,wells and machine roomsPart 3:Lifts of class V
1范围
GB/T7025.3—1997
eqvISO4190/3:1982
代替GB7025-86
本标准规定了广泛用于各类建筑中的V类电梯的主参数及轿厢、井道的尺寸。2定义
本标准采用下列定义。
2.1V类电梯（杂物电梯）liftsofclassV（servicelift）服务于规定层站的提升装置，具有一个轿厢，由于结构方式和尺寸的关系，轿厢内不能进人。轿厢运行在两列刚性导轨之间，导轨是垂直的或垂直倾斜角小于15°。3电梯主参数
3.1额定载重量
40,100,250kg
3.2额定速度
0.25,0.40m/s
4轿厢和井道
4.1根据电梯主参数所确定V类电梯轿厢和井道的尺寸应符合表1的规定。4.2为使人员不能进入轿厢，则轿厢的尺寸应符合：a）底面积不得超过1.0m；
b）深度不得超过1.0m
c）高度不得超过1.2m。
如果轿厢由几个固定间隔组成，而每一间隔都满足上述要求，则轿厢总高度允许超过1.20m。4.3规定的井道水平尺寸是用铅锤测定的最小净空尺寸。允许偏差值为：当高度<30m的道：0~+25mm。
国家技术监督局1997-10-16批准1998-06-01实施
工程建设标准全文信息系统

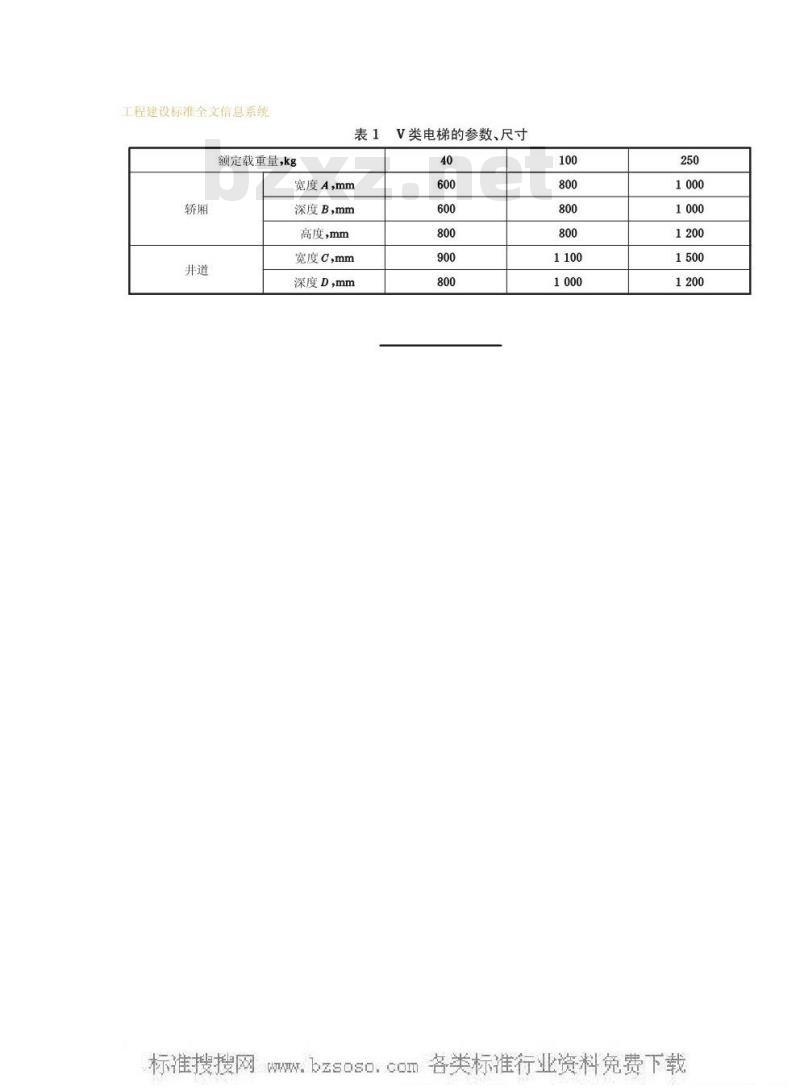

额定载重量，kg
宽度A,mm
深度B，mm
高度，mm
宽度C，mm
深度D，mm
V类电梯的参数、尺寸
