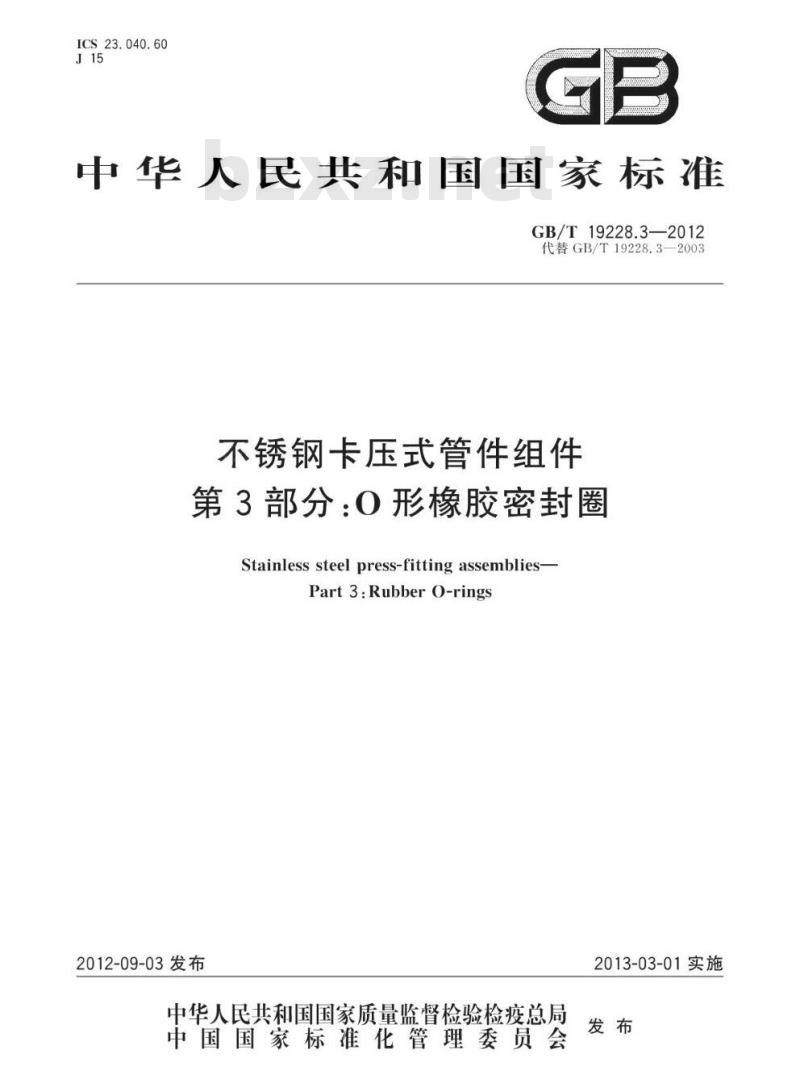

【GB国家标准】 不锈钢卡压式管件组件第3部分:O形橡胶密封圈

GB/T 19228.3-2012.Stainless steel press-fitting assemblies-Part 3: R ubber O-rings.

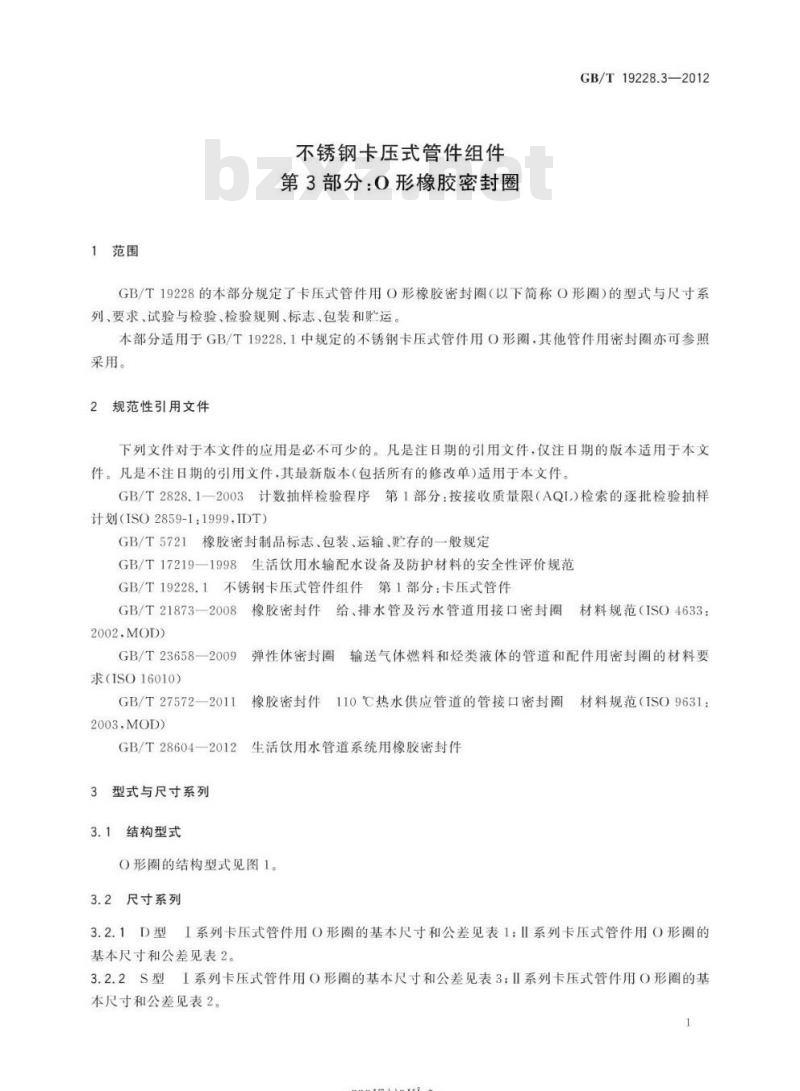

1范围
GB/T 19228.3规定了卡压式管件用O形橡胶密封圈(以下简称O形圈)的型式与尺寸系列、要求、试验与检验、检验规则、标志、包装和贮运。
GB/T 19228.3适用于GB/T 19228.1中规定的不锈钢卡压式管件用O形圈,其他管件用密封圈亦可参照 采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2828.1-2003计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO 2859-1: 1999,IDT)
GB/T 5721橡胶密封制 品标志、包装、运输、贮存的一般规定
GB/T 17219-1998生活饮用水输配水设备及防护材料的安全性评价规范
GB/T 19228.1不锈钢卡压式管件组件 第1部分:卡压式管件
GB/T 21873- 2008 橡胶密封件 给、排水管及污水管道 用接口密封圈材 料规范(ISO 4633:2002, MOD)
GB/T 23658-2009弹性体密封圈输送气体燃料和烃类液体的管道和配件用密封圈的材料要求(ISO 16010)
GB/T 27572-2011 橡胶密封件110 C热水供应管道的管接口密封圈材 料规范(ISO 9631:2003, MOD)
GB/T 28604-2012 生 活饮用水管道系统用橡胶密封件
3型式与尺寸系列
3. 1结构型式
O形圈的结构型式见图1。
3.2 尺寸系列
3.2.1 D型I系列卡压式管件用O形圈的基本尺寸和公差见表1;II系列卡压式管件用O形圈的基本尺寸和公差见表2。
3.2.2 S型I系列卡压式管件用O形圈的基本尺寸和公差见表3;II系列卡压式管件用O形圈的基本尺寸和公差见表2。
