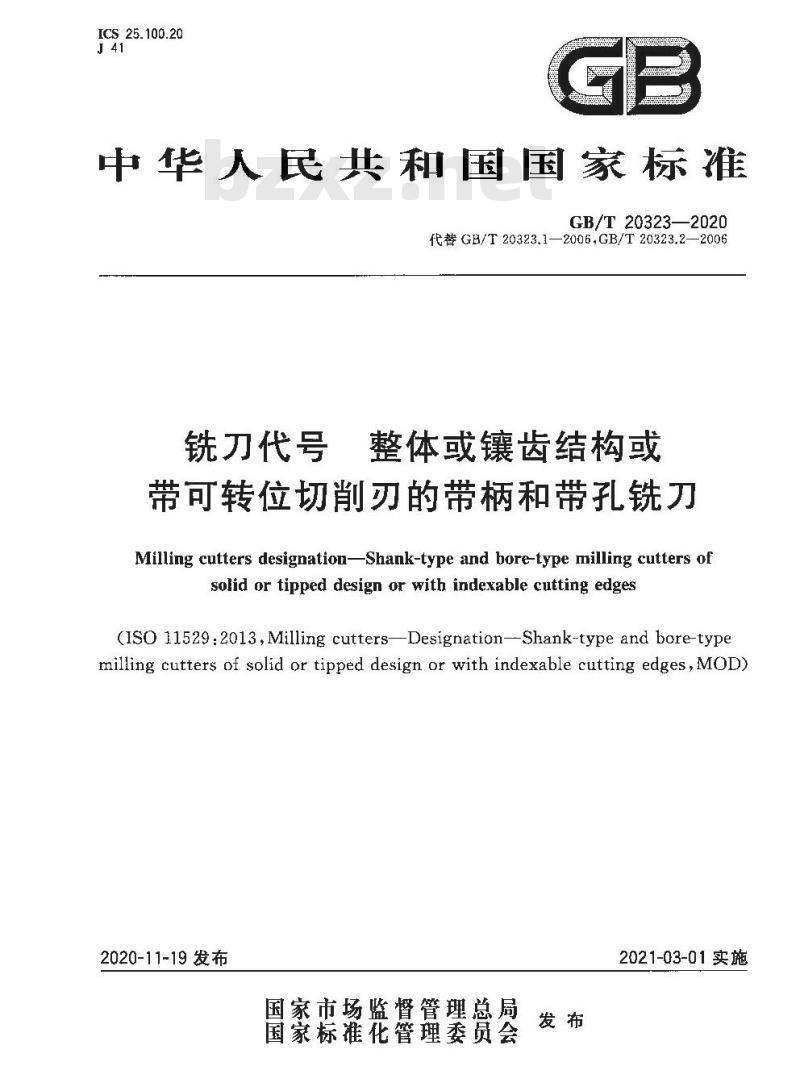

【GB国家标准】 铣刀代号 整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀

GB/T 20323-2020.Milling cutters designation-Shank-type and bore-type milling cutters of solid or tipped design or with indexable cutting edges.

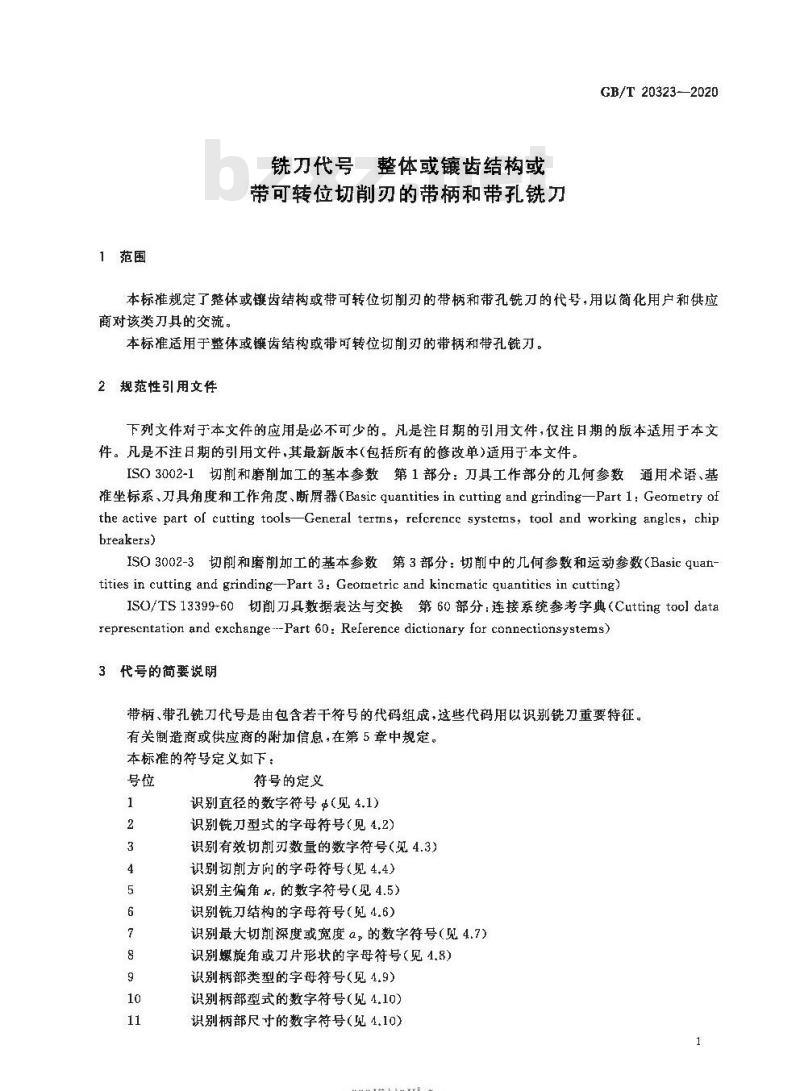

1范围
GB/T 20323规定了整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀的代号,用以简化用户和供应商对该类刀具的交流。
GB/T 20323适用于整体或镶齿结构或带可转位切削刃的带柄和带孔铣刀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 3002-1切削 和磨削加工的基本参数第1 部分:刀具工作部分的几何参数通用术语.基准坐标系、刀具角度和工作角度、断屑器(Basic quantities in cutting and grinding-Part 1: Geometry of the active part of cutting tools- General terms, reference systems, tool and working angles, chip breakers)
ISO 3002-3切削和磨削加工的基本参数第3部分:切削中的几何参数和运动参数(Basicquantities in cutting and grinding-Part 3: Geometric and kinematic quantities in cutting)
ISO/TS 13399-60切削刀具数据表达与交换 第 60部分:连接系统参考字典(Cutting tool data representation and exchange-Part 60: Reference dictionary for connectionsystems)
3代号的简要说明
带柄、带孔铣刀代号是由包含若干符号的代码组成,这些代码用以识别铣刀重要特征。
有关制造商或供应商的附加信息,在第5章中规定。
