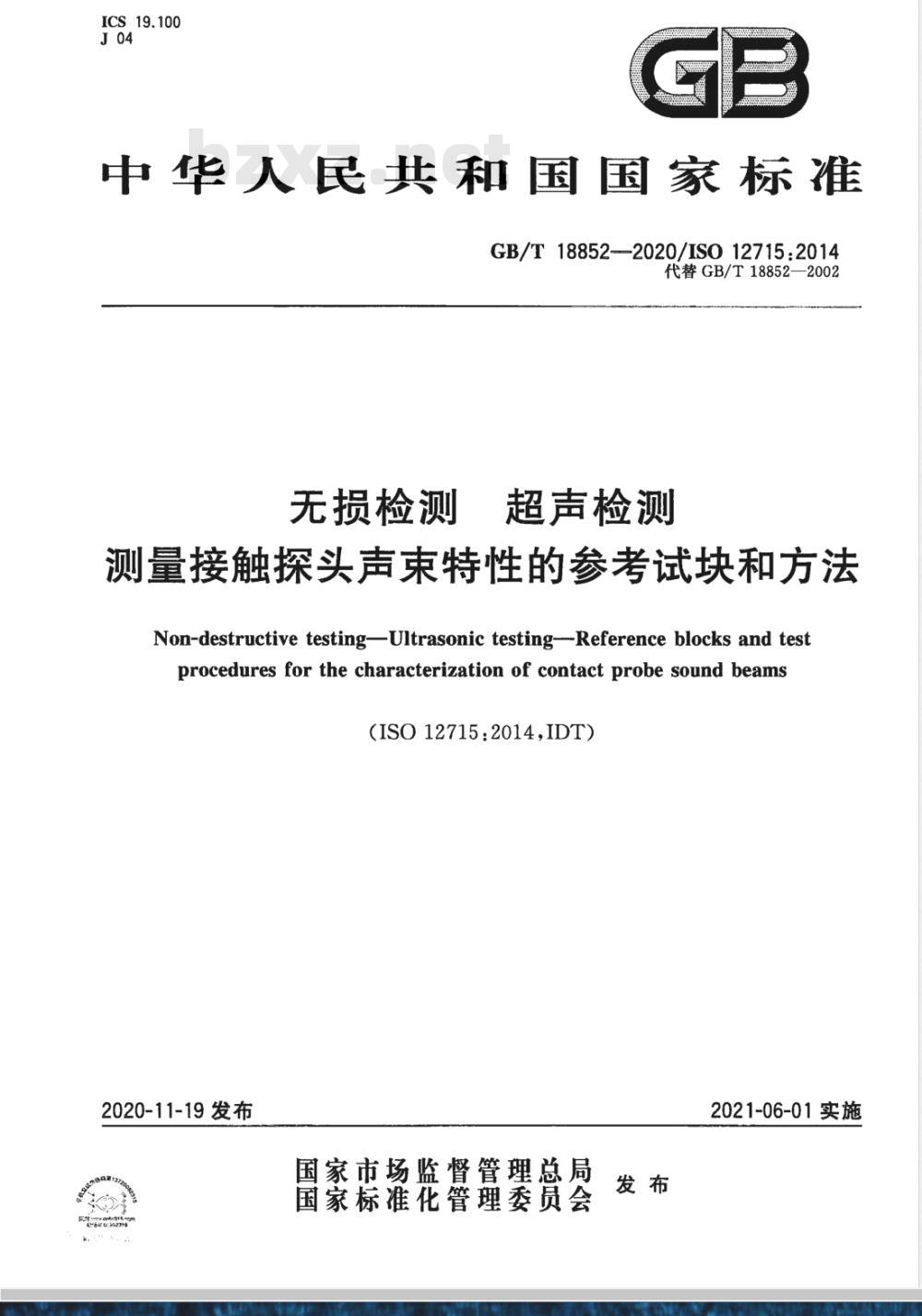

【GB国家标准】 无损检测 超声检测测量接触探头声束特性的参考试块和方法

GB/T 18852-2020.Non-destructive testing-Ultrasonic testing-Reference blocks and test procedures for the characterization of contact probe sound beams.
1范围
GB/T 18852规定了探头与被检工件接触时工件内声场声束特性的测量方法。探头包括直探头、斜探头(折射纵波和折射横波)、聚焦探头和双晶探头。本标准推荐了两种金属参考试块,分别为半圆阶梯试块(HS试块)和横孔试块(SDH试块)。探头晶片直径或边长不大于25 mm。
GB/T 18852规定了适于检测锻钢、轧制钢、铝合金或钛合金产品的探头声束特性的测量导则。GB/T 18852适用的探头频率范围为1MHz~15MHz。1MHz~5MHz是最宜于钢铁产品检测的频率范围，5MHz~15MHz是最适宜于细晶结构产品(如铝合金产品)检测的频率范围。
如果本标准应用于钢铁产品以外的检测,检测人员宜注意该材质的声速与钢的声速不同,同时斜探头标称折射角通常按在钢中检测设计。本标准给出了斯涅尔定律,以便检测人员计算其他各向同性和细晶材料内折射角。本标准适用于实际折射角范围在0°~70°内的斜探头、聚焦探头和双晶探头。本标准不适用于表面波(瑞利)探头。
本标准不涉及用平底孔试块评价缺欠当量尺寸的内容。本标准不规定验收条款,但为检测人员制定探头性能的验收条款建立技术基础。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 5577无损检测超声检测 术 语( Non- destructive testing- Ultrasonic inspection 一Vocabulary)
