【GB国家标准】 无机和蓝宝石手表玻璃第2部分:用胶粘或密封圈装到表壳上的配合

ICS39.040.10
中华人民共和国国家标准bzxz.net
GB/T39141.2—2020/ISO14368-2:2003无机和蓝宝石手表玻璃
第2部分：用胶粘或密封圈装到
表壳上的配合
Mineral and sapphire watch-glasses-Part 2:Assembly to the case by adhesive or using a gasket(ISO14368-2:2003,IDT)
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
GB/T39141《无机和蓝宝石手表玻璃》拟分为以下部分：第1部分：尺寸和公差；
一第2部分：用胶粘或密封圈装到表壳上的配合；一第3部分：定性标准和试验方法。本部分为GB/T39141的第2部分。本部分按照GB/T1.1一2009给出的规则起草。GB/T39141.2—2020/ISO14368-2.2003本部分使用翻译法等同采用ISO14368-2：2003无机和蓝宝石手表玻璃第2部分：用胶粘或密封圈装到表壳上的配合》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：-GB/T1800.1—2020产品几何技术规范（GPS）线性尺寸公差ISO代号体系第1部分：公差、偏差和配合的基础(ISO286-1:2010,MOD)；GB/T1800.2—2020产品几何技术规范（GPS）线性尺寸公差ISO代号体系第2部分：标准公差带代号和孔、轴的极限偏差表（ISO286-2：2010，MOD)；GB/T39141.1—2020无机和蓝宝石手表玻璃第1部分：尺寸和公差（ISO14368-1：2000，IDT)。
本部分做了下列编辑性修改：
一将图1中胶水的图示表示方式进行修改，使其符合机械制图规范。本部分由中国轻工业联合会提出。本部分由全国钟表标准化技术委员会（SAC/TC160)归口。本部分起草单位：深圳市飞亚达精密科技有限公司、西安轻工业钟表研究所有限公司、新源光学实业（深圳）有限公司，深圳市泰坦时钟表科技有限公司、天王电子（深圳）有限公司、依波精品（深圳）有限公司，珠海罗西尼表业有限公司、深圳市雷诺表业有限公司、深圳市格雅表业有限公司、浙江卓越电子有限公司、漳州海博工贸有限公司、漳州市恒丽电子有限公司、东莞均益精密五金制品有限公司、漳州市英姿钟表有限公司。
本部分主要起草人：唐海元、郭迪迪、赵延、郭玉锦、王良标、蒋志军，王岩民、何光先、李育忠、张克来、钟飞、何微、宋鹏涛、赖喜庆、谢海荣、罗素云、沙琳凯、蔡日鸣、张文功、黄渊斌、黄渊锋、邵跃明、蓝丽萍、熊汉生、范黎、洪小兰、庄嫂艺。1
rrKaeerkca-

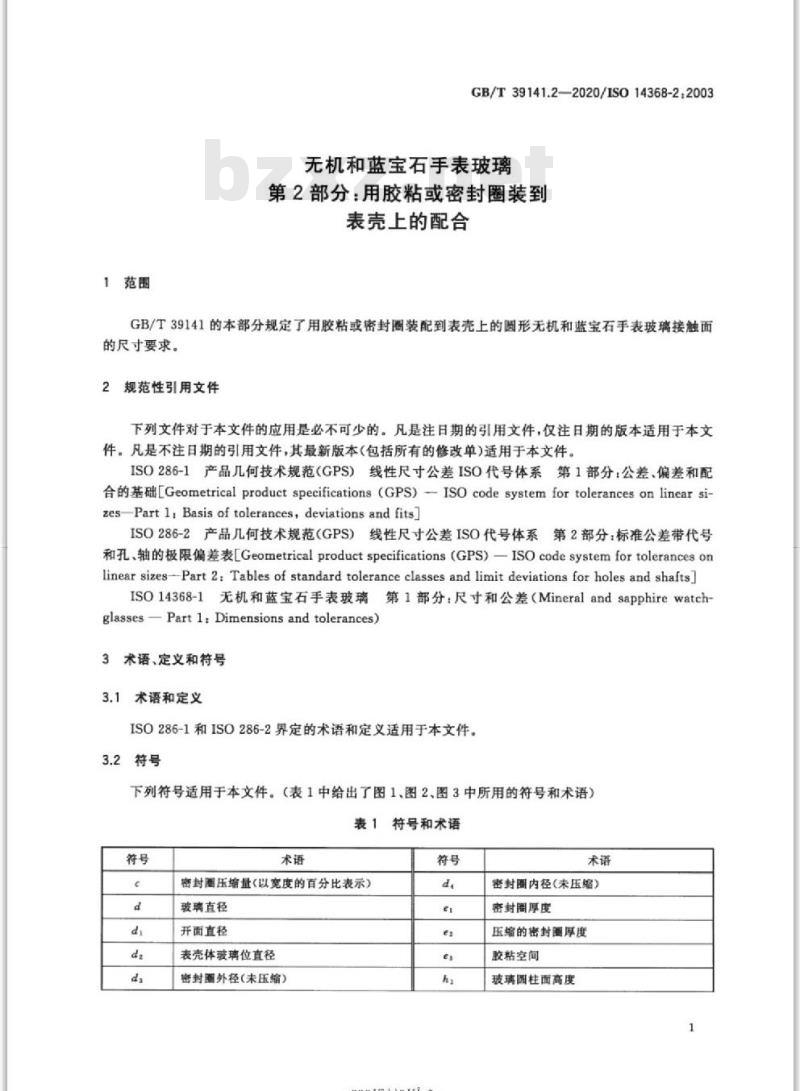

1范围
GB/T39141.2—2020/IS014368-2.2003无机和蓝宝石手表玻璃
第2部分：用胶粘或密封圈装到
表壳上的配合
GB/T39141的本部分规定了用胶粘或密封圈装配到表壳上的圈形无机和蓝宝石手表玻璃接触面的尺寸要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO286-1产品几何技术规范（GPS）线性尺寸公差ISO代号体系第1部分：公差、偏差和配合的基础[Geometricalproductspecifications（GPS）ISOcodesystemfortoleranceson linearsi-zesPartlBasis of tolerances,deviationsand fitsISO286-2产品几何技术规范（GPS）线性尺寸公差ISO代号体系第2部分：标准公差带代号和孔、轴的极限偏差表[Geometricalproductspecifications（GPS）一ISOcodesystemfortolerancesonlinear sizes--Part 2:Tables of standard tolerance classes and limit deviations forholes and shaftsjISO14368-1无机和蓝宝石手表玻璃第1部分：尺寸和公差（Mineralandsapphirewatchglasses-Partl：Dimensionsandtolerances)3术语、定义和符号
3.1术语和定义
ISO286-1和ISO286-2界定的术语和定义适用于本文件。3.2符号
下列符号适用于本文件。（表1中给出了图1、图2、图3中所用的符号和术语）表1符号和术语
密封圈压缩量（以宽度的百分比表示）玻璃直径
开面直径
表壳体玻璃位直径
密封圈外径（末压缩）
rKaeerkAca-
密封圈内径（未压缩）
密封圈厚度
压缩的密封圈厚度
胶粘空间
玻璃圆柱面高度
GB/T39141.2—2020/ISO14368-2:2003符号
玻璃下倒角高度
玻璃上例倒角高度
玻璃装配高度
表壳体玻璃位高度
密封圈内倒角高度
表1(续）

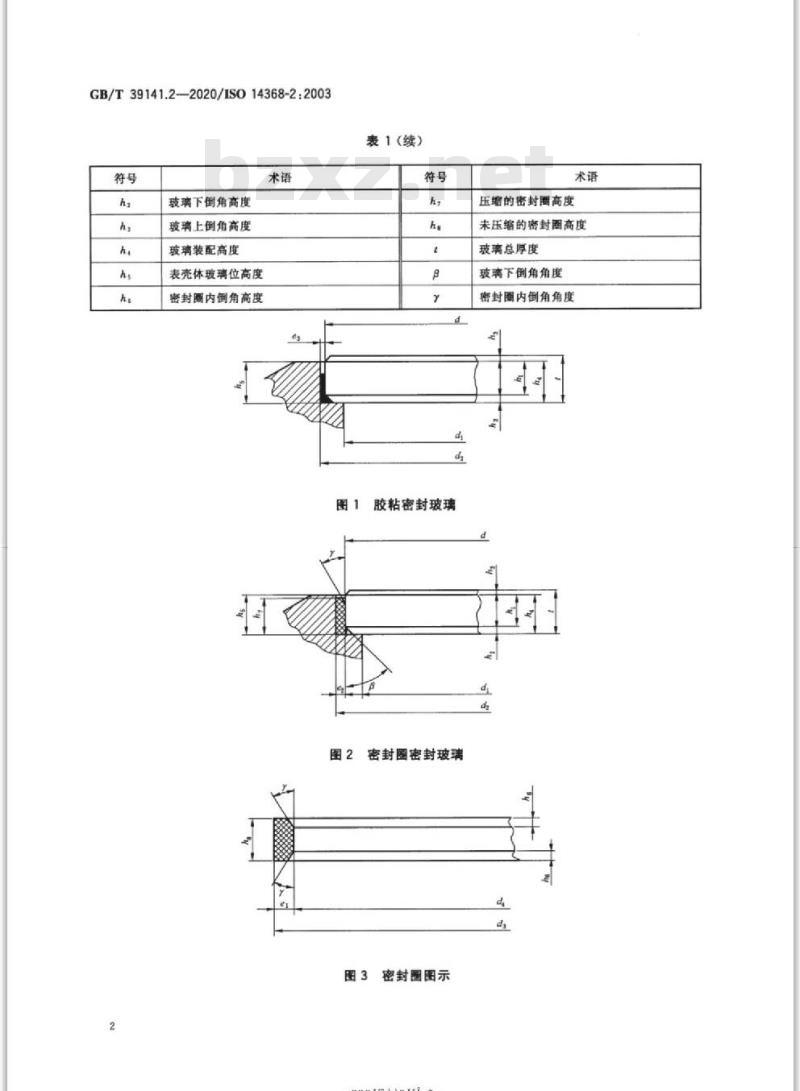

胶粘密封玻璃
密封密封玻璃
图3密封图图示
-rrKaeerKAca-
压缩的密封圈高度
未压缩的密封圈高度
玻璃总厚度
玻璃下倒角角度
密封圈内倒角角度

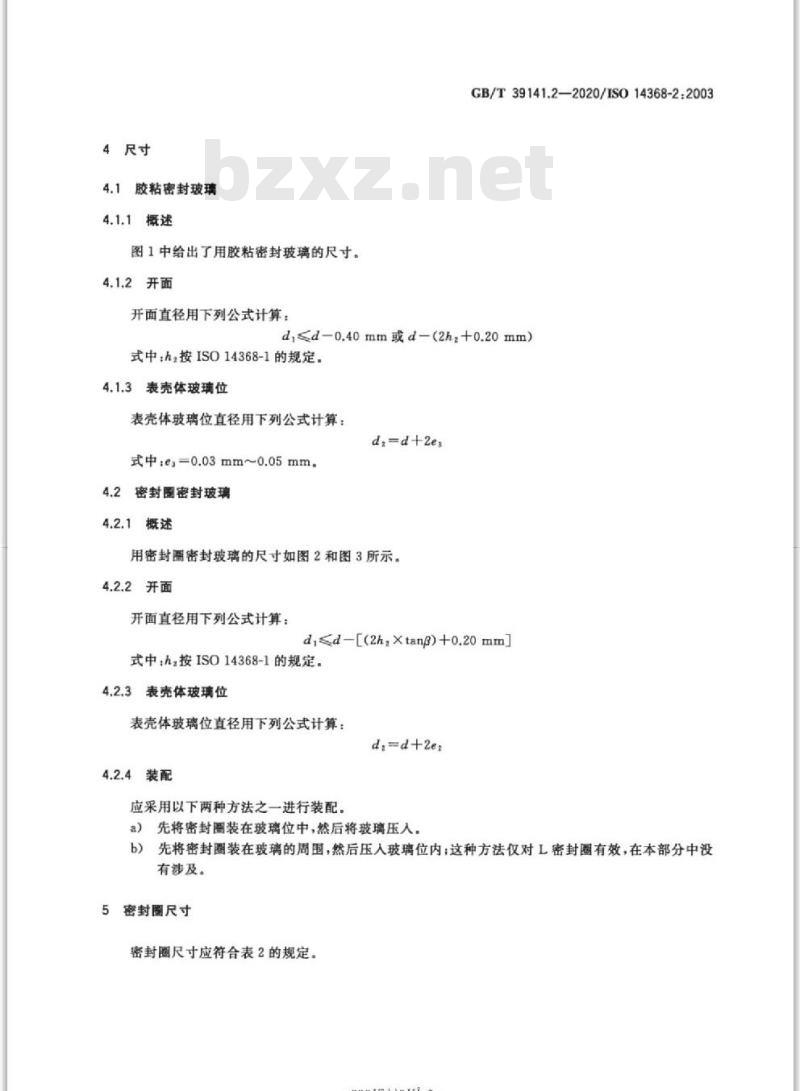

4尺寸
4.1胶粘密封玻璃
4.1.1概述
图1中给出了用胶粘密封玻璃的尺寸。4.1.2
2开面
开面直径用下列公式计算：
GB/T39141.2—2020/ISO14368-2:2003d,≤d-0.40mm或d-(2h，+0.20mm）式中：h?按ISO14368-1的规定.
3表壳体玻璃位
表壳体玻璃位直径用下列公式计算：d，=d+2es
式中es=0.03mm~0.05mm.
密封圈密封玻璃
4.2.1概述
用密封圈密封玻璃的尺寸如图2和图3所示。2开面
开面直径用下列公式计算：
d,≤d-[(2h，Xtanp)+0.20mm]
式中，h，按ISO14368-1的规定。表壳体玻璃位
表壳体玻璃位直径用下列公式计算：d,=d+2ez
4.2.4装配
应采用以下两种方法之一进行装配。先将密封圈装在玻璃位中，然后将玻璃压入。a
先将密封圈装在玻璃的周围，然后压入玻璃位内；这种方法仅对L密封圈有效，在本部分中没有涉及。
5密封圈尺寸
密封圈尺寸应符合表2的规定。
-rrKaeerKAca-
GB/T39141.2—2020/ISO14368-2:2003术语
密封圈外径
密封圈内径
装配后密封圈高度
表壳体玻璃位高度
密封圈尺寸
压缩量
d=d-2e(e=e+c)
hl=hs-0.05mm
h=h或hg=1-hs
公差应符合表3的规定。
密封圖内倒角角度
密封圖内倒角高度
装配前密封圈高度
表3公差
GB/T39141.2-2020
打印日期：2020年12月15日
按ISO14368-1的规定
按ISO14368-1的规定
rKaeerkAca-
c=(15%~35%)el
（考虑密封圈材料特性）
30°~45°
hg=0.10mm0.30mm
ha+按材料来确定
版权专有
慢权必究
书号：155066·1-65780
定价：
