【DL电力标准】 电气装置安装工程质量检验及评定规程 第6部分:接地装置施工质量检验

本网站 发布时间: 2023-06-22 19:50:29
  • DL/T 5161.6-2018
  • 现行

基本信息

  • 标准号:

    DL/T 5161.6-2018

  • 标准名称:

    电气装置安装工程质量检验及评定规程 第6部分:接地装置施工质量检验

  • 标准类别:

    电力行业标准(DL)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

DL/T 5161.6-2018.Specification for construction quality checkout and evaluation of clectric
equipment installation-Part 6: Earthing device.
1屋外接地装置安装
1.0.1 DL/T 5161.6适用于各类发电厂 (站)、变电(换流)站屋外接地装置的安装质量验收。
1.0.2屋外接地装 置安装质量验收应符合表1.0.2 的规定。
2,屋内接地装置安装
2.0.1本章适用于各类发电厂(站)主厂房及辅助车间、变电(换流)站屋内接地装置的安装质量验收。
2.0.2屋内接地装置安装质 量验收应符合表2.0.2的规定。
3避雷针、避雷带、避雷线、避雷网接地装置安装
3.0.1本章适用于避雷针、 避雷带、避雷线、避雷网接地装置的安装质量验收。
3.0.2避雷针、 避雷带、避雷线、避雷网接地装置安装质量验收应符合表3.0.2的规定。
4继电保护及安全自动装置的接地装置安装
4.0.1本章适用于 电气装置的继电保护及安全自动装置的接地装置的安装质量验收。
4.0.2 继电保护及安全自动装置的接地装置安装质量验收应符合表4.0.2的规定。
5.防雷电感应和防静电的接地装置安装
5.0.1本章适用于 防雷电感应和防静电的接地装置的安装质量验收。
5.0.2防雷电感应和防静电接地装置安装质量验收应符合表5.0.2的规定。

标准内容标准内容

部分标准内容:

ICS29.240
F20
备案号:J194-2019
中华人民共和国电力行业标
DL/T5161.62018
代替DL/T5161.6—2002
电气装置安装工程质量检验及评定规程第6部分:接地装置施工质量检验Specification for construction quality checkout and evaluation of electricequipment installation Part 6: Earthing device2018-12-25发布
国家能源局
2019-05-01实施

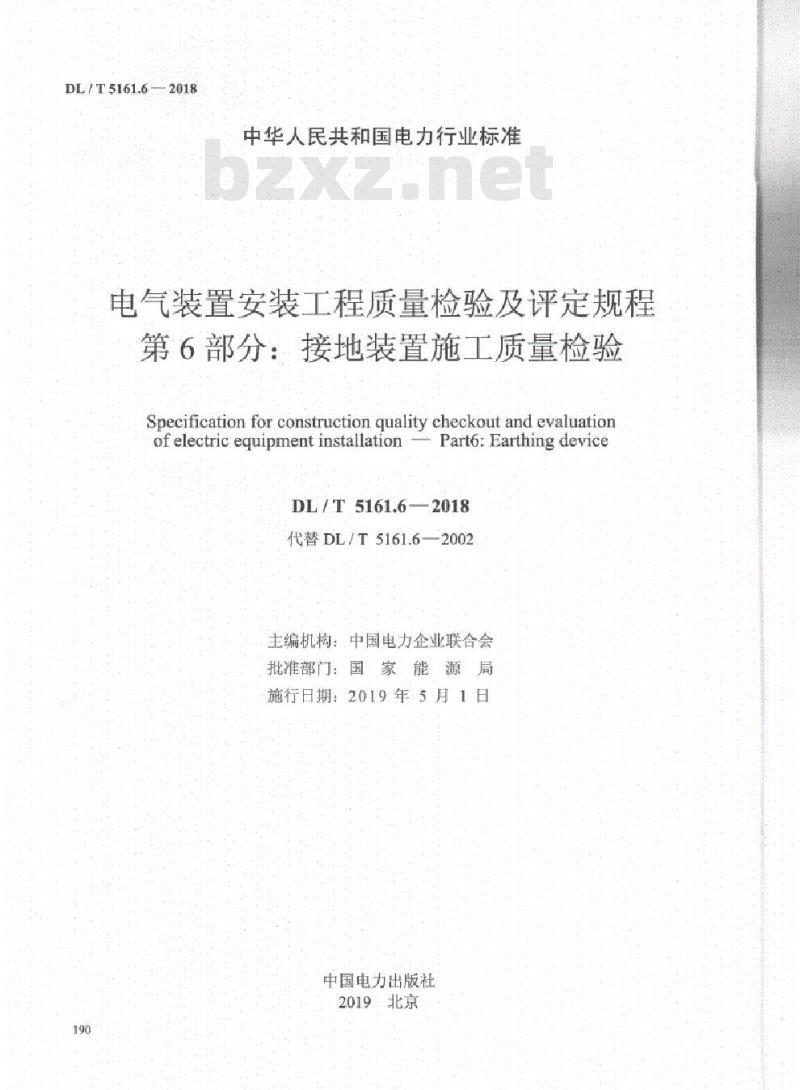

DL/T5161.62018
中华人民共和国电力行业标准
电气装置安装工程质量检验及评定规程第6部分:接地装置施工质量检验Specification for construction quality checkout and evaluationof electric equipment installation -Part6:Earthing device
DL/T5161.62018
代替DL/T5161.6-2002
主编机构:中国电力企业联合会批准部门:国家能源局
施行日期:2019年5月1日
中国电力出版社
2019北京
190
国家能源局
2018年第16号
DL/T5161.62018
依据《国家能源局关于印发(能源领域行业标准化管理办法(试行))及实施细则的通知》(国能局科技(2009)52号)有关规定,经审查,国家能源局批准《光伏发电工程地质勘察规范》等204项行业标准,其中能源标准(NB)32项、电力标准(DL)172项,现予以发布。附件:行业标准目录
国家能源局
2018年12月25日
附件:
行业标准目录
173
标准编号
DL/T5161.6
2018
标准名称
电气装置安装工程质量
检验及课定规程第6
部分:接地装置施工
质量检验(代替DL斤
5161.6—2002)
代替标准
DL/T5161.6
2002
采标号
出版机构
中国电力出版社
批准日期
2018-12-25
实地日期
2019-05-01
191
DL/T5161.6--2018
DL/T5161电气装置安装工程质量检验及评定规程》分为17个部分,分别如下第1部分:通则:
第2部分:高压电器施工质量检验:第3部分:电力变压器。油浸电抗器、互感器施工质量检验:第4部分:母线装置施工质量检验;第5部分:电缆线路施工质量检验;第6部分:接地装置施工质量检验:第7部分:旋转电机施工质量检验:第8部分:盘、柜及二次回路接线施工质量检验:第9部分:蓄电池施工质量检验:第10部分:66kV及以下架空电力线路施工质量检验;第11部分:通信工程施工质量检验:第12部分:低压电器施工质量检验:第13部分:电力变流设备施工质量检验:第14部分:起重机电气装置施工质量检验:第15部分:爆炸及火灾危险环境电气装置施工质量检验:第16部分:1kV及以下配线工程施工质量检验;第17部分:电气照明装置施工质量检验。本部分是DL/T5161的第6部分:
本部分是根据国家能源局下达的2015年能源领域行业标准制修订计划(国能科技(2015)283号)的安排,对DLT5161.6—2002所做的修订。本次修订的主要内容有:1.增加继电保护及安全自动装置的接地装置安装:2.增加防雷电感应和防静电的接地装置安装:3、修改“避雷针接地装置安装”为“避雷针、避雷带、避雷线、避雷网接地装置安装”4.删除“检验方法及器具”栏目内容:5、删除“屋外接地装置隐蔽前检查签证”“避雷针及接地引下线检查签证”;6.对各章“检验项目”和“质量标准”内容进行了修订。本部分共分6章,主要内容包括屋外接地装置安装,屋内接地装置安装,避雷针、避雷带、避雷线、避雷网接地装置安装,继电保护及安全自动装置的接地装置安装,防雷电感应和防静电的接地装置安装、记录与签证。
本部分代替DL/T5161.6--2002
本部分由中国电力企业联合会负责日常管理,由电力行业电气工程施工及调试标准化技术委员会(DL/TC42)负责具体技术内容的解释。本部分在执行过程中如发现需要修改或补充之处,请将意见、建议和有关资料寄送中国电力科学研究院有限公司(北京市西城区广安门南滨河路33号,100055),以便今后修订时参考。
本部分主编单位:中国电力科学研究院有限公司安徽省电力工程质量监督中心站本部分参加起草单位:国家电网有限公司192
中国能源建设集团湖南省火电建设有限公司中国能源建设集团华北电力试验研究院有限公司中国电建集团核电工程公司
本部分主要起草人:
孙向东
彭开宇
本部分主要审查人:杨建平
周永利
李海生
PRESS
熊织明
孙克彬
张学平
王进弘
朱玉壁
徐木桂
葛占雨
昊克芬
何冠恒
许茂生
陈长才bzxZ.net
任成林
余常政
荣向东
龙庆芝
耿景都
卢兰生
DL/T5161.6-2018
吴至复
韩志强
黄成云
叶建云
杜成峰
193
DL/T5161.62018
1屋外接地装置安装
2屋内接地装置安装
3避雪针、避雷带、避雷线、避雷网接地装置安装继电保护及安全自动装置的接地装置安防雷电感应和防静电的接地装置安装5
6记录与签证
本规程用词说明
194
196
198
200
1201
202
203
+206
1Installationofourdoorearthingdevice2InstallationofindoorearthingdeviceContents
DL/T5161.6—2018
196
198
3Installation of lightning rod, lightning belt, lightning conductor, lightning-protection net and otherearthing devices ...
4Installation of earthing device of relay protection and automatic safety device--5Installation of earthing device that is anti-static and resisting inductive lightning6 Record and certification
Explanationofwordinginthisspecification200
-201
+202
-203
206
195
DL/T5161.62018
1屋外接地装置安装
1.0.1本章适用于各类发电厂(站)、变电(换流)站屋外接地装置的安装质量验收。1.0.2屋外接地装置安装质量验收应符合表1.0.2的规定。表1.0.2屋外接地装置安装分项工程质量验收表工程编号:
安装位置
原材料
接地极
接地极
检验项目
接地材料材质、规格
降阻材料材质、规格
接地极顶面焊设探度
接地极间距离
接地极顶面埋设深度
(包据通过道路时的埋深)
水平接地极的间距
接地极与建筑物的距离
均压带散设间距
接地网的外缘
接地线保护措施
断接卡的位置、数量及保护措施引向建筑物入口处的接地点标识扁钢与扁钢(槽钢)
196
圆销与圆钢或圆铜与启钢
(槽钢)
扁钢与辑管(角钢)
质量标准
表号:
质量验收
符合设计文件要求,有合格证明文件符合设计文伴要求,有合格证明文件符合设计文件要求,
设计无要求时应不小于0.8m
不小于2倍接地极长度
符合设计文件要求,
设计无要求时应不小于0.8m
符合设计文件要求,
设计无要求时应不小于5m
符合设计文件要求
符合设计文件要求
各角应成测形且闭合,圆的半径不小于1/2临近均压带间距
通过道路,铁路、管道等交叉处及可能使接地线遭机械损伤处用角钢覆盖或穿钢管:穿过已有建(构)筑物处有铜管或其他坚固的保护套
符合设计文件要求
白底黑色的“+”标识
位于接地点正上方,便于识别
本小手2倍宽度,且焊接面不小于3面双面焊接时不小于6倍圆钢直径
单面焊接时不小子12倍圆钢直径直接焊接,或在接触部位两侧
焊接,并焊接加固卡子
和防腐
回填士
验收结论:
施工单位
监理单位
检验项目
焊接部位检查
螺栓连接部位的检查
压接端子连接部位的检查
与其他接地装置间连接点数
降阻施工
接地极的防腐
回填土质量
分层夯实
续表1.0.2
质量标准
DL/T5161.62018
质量验收
焊缝外观质量待合要求,无焊渣,表面防腐合格:放热焊接头无气孔连接规范、防松可掌
紧密、电气连接可靠
符合设计文件要求,且不小于2点符合设计或产品技术文件要求
材料和质量符合设计文件要求
符合设计文件要求。
无腐蚀性,无石快,建筑垃圾
符合设计文件要求
验收单位签字
197
DL/T5161.62018
2屋内接地装置安装
2.0.1本章适用于各类发电厂(站)主厂房及辅助车间、变电(换流)站屋内接地装置的安装质量验收。
屋内接地装置安装质量验收应符合表2.0.2的规定。2.0.2
分项工程质量验收表
表2.0.2屋内接地装置安装
工程编号:
安装优置
原材料
支持件
检验项目
接地材料材质、规格
明接地线数设位置
支持件
水平直线部分
垂直部分
转部分
支持件固定
沿建筑物数设时与建筑物的间距水平敷设时的距地面高度
198
跨越建筑物伸缩缝或流降缝的措施穿过增壁、楼板处的保护措施
引向建筑物的入口处的接地点标识电气装置的接地与接地母线
或接地网的连接
腐钢与扇钢(楷钢)
接增体
圆钢与圆钢圆钢与
肩钢的连接长度
焊接部位检查
焊接部位表面处理
质量标准
符合设计文件要求,
有合格证明文件
符合设计文件要求,
便于检查,不妨碍设备
拆卸检修
0.5m~1.5m
1.5m3.0m
0.3mc0.5m
表号:
质量验收
与建筑物平行,间距为10mm~15mm250mm~~300mm
应有伸缩补偿装置
加装铜管或坚固的保护管
自底黑色的“”标识
位于接地点正上方,便于识别
连接可靠,无申接
焊接长度不小于2借宽度
且焊接不小于3个棱边
双面焊接长度不小于6倍圆钢直径单面焊接长度不小于12倍圆钢直径焊缝外观质量符合要求,无焊渣,表面防腐合格
防隔质量符合设计文件要求
验收结论:
施工单位
监理单位
检验项目
与屋外或其他接地装置
连接点数
接地线与支持件间连接
明数接地线标识
中性线标识
续表2.0.2
质量标准
DL/T5161.6-2018
质量验收
符合设计文件要求,且不小于2点牢固
15mm~100mm等宽的
黄色、绿色相间的条纹标识
淡蓝色标识
验收单位签字
199
DL/T5161.62018
3、避雷针、避雷带、避雷线、避雷网接地装置安装3.0.1本章适用于避雷针、避雷带、避雷线、避雷网接地装置的安装质量验收。3.0.2避雷针、避雷带、避雷线、避雷网接地装置安装质量验收应符合表3.0.2的规定。表3.0,2避雷针、避雷带、避雷线、避雷网接地装置安装分项工程质量验收表工程编号:
安装位置
引下线
检验项目
材料材质、规格
接地极顶面理设深度
接地极间距离
与接地网连接
器材材质、规格
引下线与接地网的连接
引下线固定
断接卡设置与连接
用作避雷针接地引线的
金属简体与接地极的连技
独立避雷针及其接地装置与道路或建筑物的出入口距离
独立避雷针和避雷线独立的集中接地装置与接地同的地中距高
避雷针或防雷金属网与建筑物
项部的其他金属物体连接
厂、站内避雷线检查
验收结论:
施工单位
蓝理单位
200
质量标准
表号:
质量验收
符合设计文件要求,
有合格证明或复检结论合格
符合设计文件要求,
设计无要求时应不小于0.8m
不小于2倍接地极长度
符合设计文件要求
符合设计文件要求
两点对称,可靠
3m当小于3m时,应采取均压措
施或铺设卵石或沥青地面
≥3m:不能满足时
应符合设计文件要求
可靠且连成一体
档内不应有接头
验收单位签字
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
