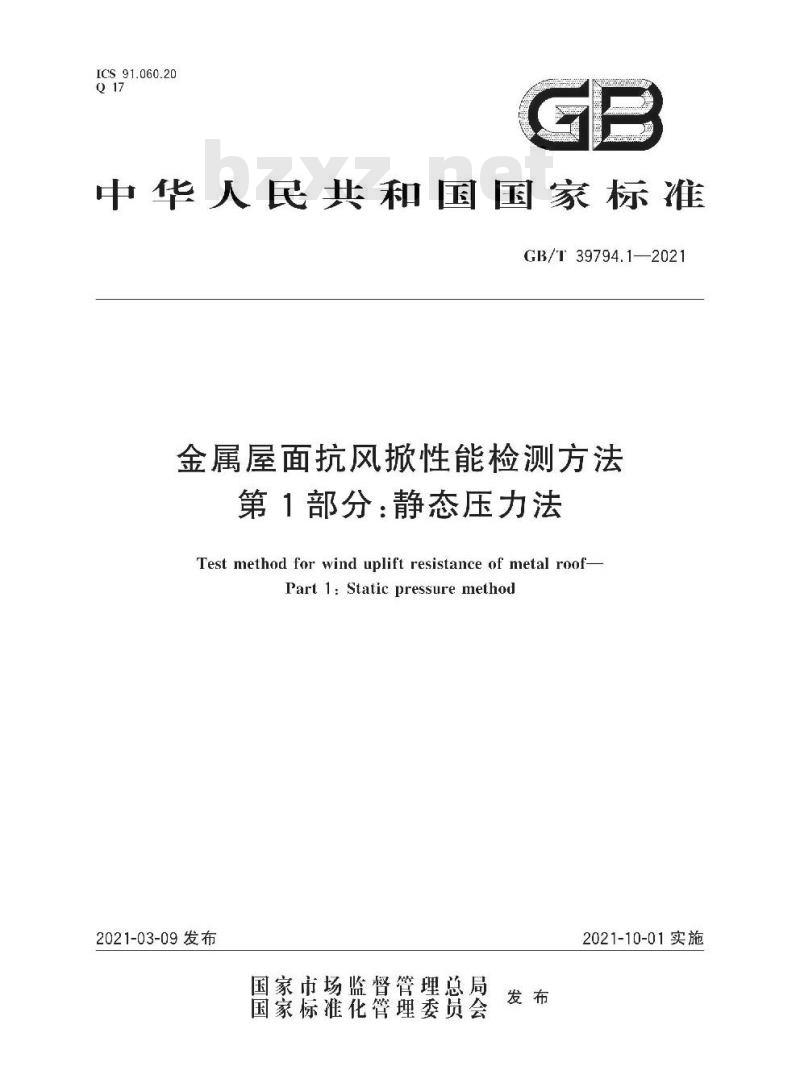

- GB/T 39794.1-2021 金属屋面抗风掀性能检测方法第1部分:静态压力法
【GB国家标准】 金属屋面抗风掀性能检测方法第1部分:静态压力法
本网站 发布时间:
2023-06-12 07:53:56
- GB/T 39794.1-2021
- 现行
标准号:
GB/T 39794.1-2021
标准名称:
金属屋面抗风掀性能检测方法第1部分:静态压力法
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 39794.1-2021.Test method for wind uplift resistance of metal roof-Part 1: Static pressure method.
GB/T 39794的本部分规定了金属屋面抗风掀性能静态压力检测方法的检测原理、检测装置、试件与安装、检测步骤、检测结果和检测报告。
GB/T 39794.1适用于采用静态模拟风压对金属屋面进行抗风掀性能检测。
2术语 和定义
下列术语和定义适用于本文件。
2.1
抗风掀 wind uplift resistance
抗风揭 wind uplift resistance
屋面抵抗由于风荷载产生的向上作用力的能力。
2.2
永久变形 permanent deformation
金属板或外露屋面板在外力移除后仍旧存在的任何不可恢复的形状变化,这种不可恢复的形状变化只有通过特定设备采用机械方法才可能消除。
3检测原理
利用检测装置,向金属屋面(试件)施加稳定的压力并维持预先设定的压力等级(压力差)一段时间后再泄压,逐级加压直至金属屋面发生不符合现象时,以前一压力等级作为金属屋面的最高抗风掀压力等级。
4检测装置
4.1检测装 置组成
检测装置由压力箱、供风装置、压力测量装置等组成(见图1)。
4.2压力箱
能够在金属屋面(试件)的底部施加压力并维持预先设定的压力等级。压力箱尺寸不应小于7.3mX3.7m,它由200mm宽的钢管构成周边结构,最小厚度4.8mm的保护钢板构成底部结构,150mm宽的钢梁以0.6 m的间隔平行于长度为7.3 m的一边排列在压力箱的中间。压力箱底部的保护钢板,与下方的钢梁点焊在一起,并与周边内侧的槽钢焊在一起。将样品框架固定在压力箱的上方,并密封。其他形状.尺寸、材质制造的压力箱,能牢固支撑样品框架,也可使用。
GB/T 39794的本部分规定了金属屋面抗风掀性能静态压力检测方法的检测原理、检测装置、试件与安装、检测步骤、检测结果和检测报告。
GB/T 39794.1适用于采用静态模拟风压对金属屋面进行抗风掀性能检测。
2术语 和定义
下列术语和定义适用于本文件。
2.1
抗风掀 wind uplift resistance
抗风揭 wind uplift resistance
屋面抵抗由于风荷载产生的向上作用力的能力。
2.2
永久变形 permanent deformation
金属板或外露屋面板在外力移除后仍旧存在的任何不可恢复的形状变化,这种不可恢复的形状变化只有通过特定设备采用机械方法才可能消除。
3检测原理
利用检测装置,向金属屋面(试件)施加稳定的压力并维持预先设定的压力等级(压力差)一段时间后再泄压,逐级加压直至金属屋面发生不符合现象时,以前一压力等级作为金属屋面的最高抗风掀压力等级。
4检测装置
4.1检测装 置组成
检测装置由压力箱、供风装置、压力测量装置等组成(见图1)。
4.2压力箱
能够在金属屋面(试件)的底部施加压力并维持预先设定的压力等级。压力箱尺寸不应小于7.3mX3.7m,它由200mm宽的钢管构成周边结构,最小厚度4.8mm的保护钢板构成底部结构,150mm宽的钢梁以0.6 m的间隔平行于长度为7.3 m的一边排列在压力箱的中间。压力箱底部的保护钢板,与下方的钢梁点焊在一起,并与周边内侧的槽钢焊在一起。将样品框架固定在压力箱的上方,并密封。其他形状.尺寸、材质制造的压力箱,能牢固支撑样品框架,也可使用。
