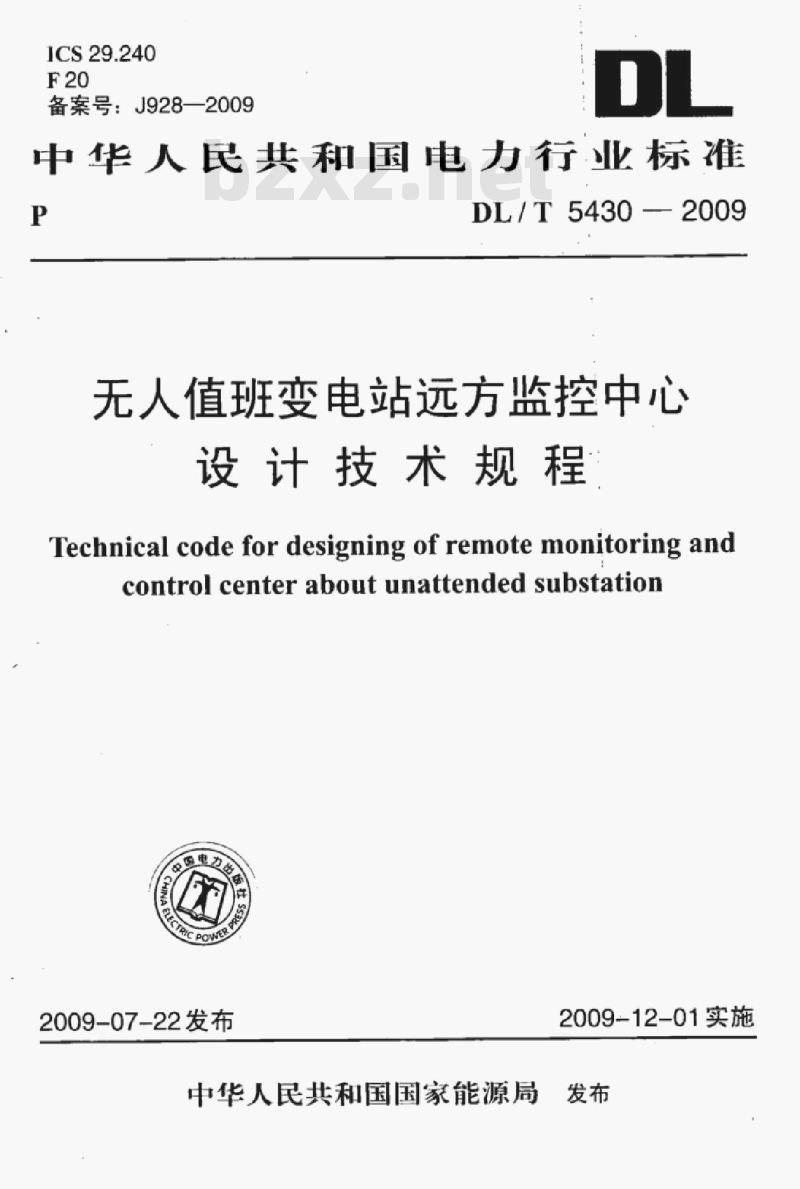

ICS29.240
备案号：J928—2009
中华人民共和国电力行业标准
DL/T54302009
无人值班变电站远方监控中心
设计技术规程
Technical code for designing of remote monitoring andcontrol centerabout unattended substation2009-07-22发布
2009-12-01实施
中华人民共和国国家能源局

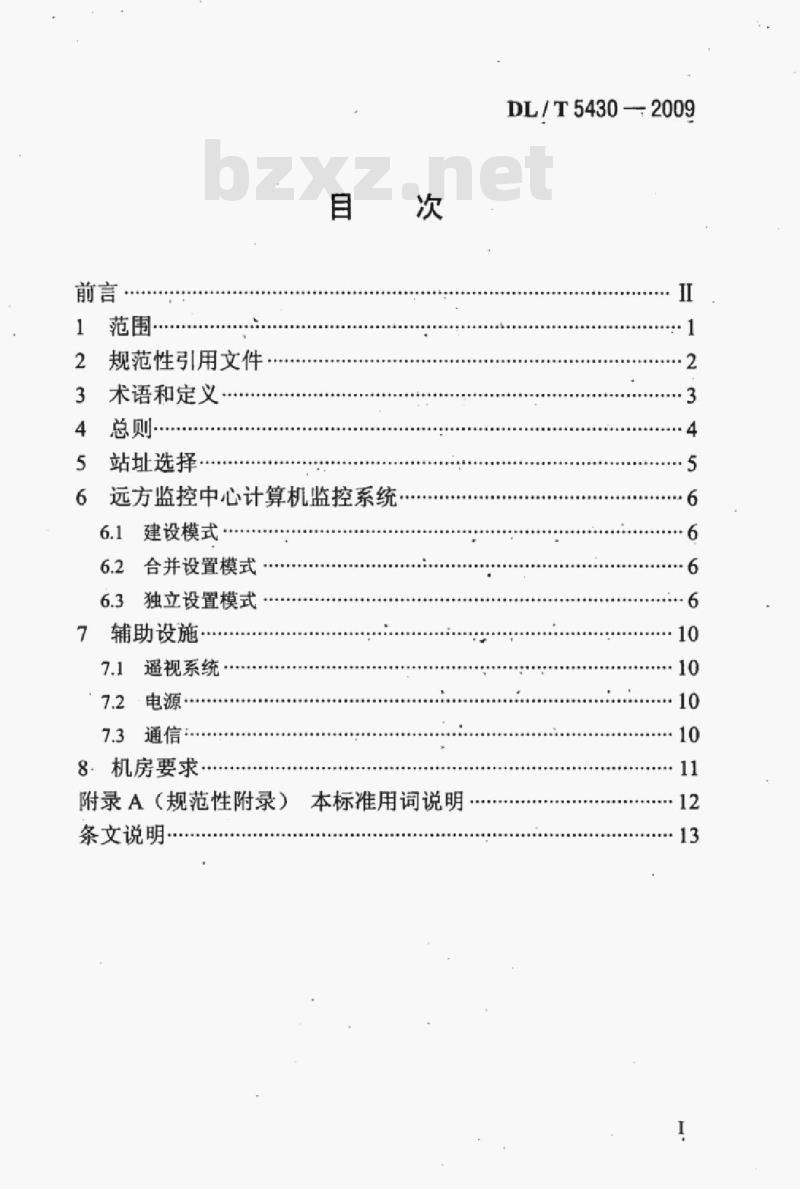

规范性引用文件
术语和定义
站址选择，
远方监控中心计算机监控系统
建设模式
合并设置模式
独立设置模式
辅助设施
遥视系统
通信·
8．机房要求
附录A（规范性附录）
条文说明
本标准用词说明
DL/T5430—2009
DL/T5430-2009

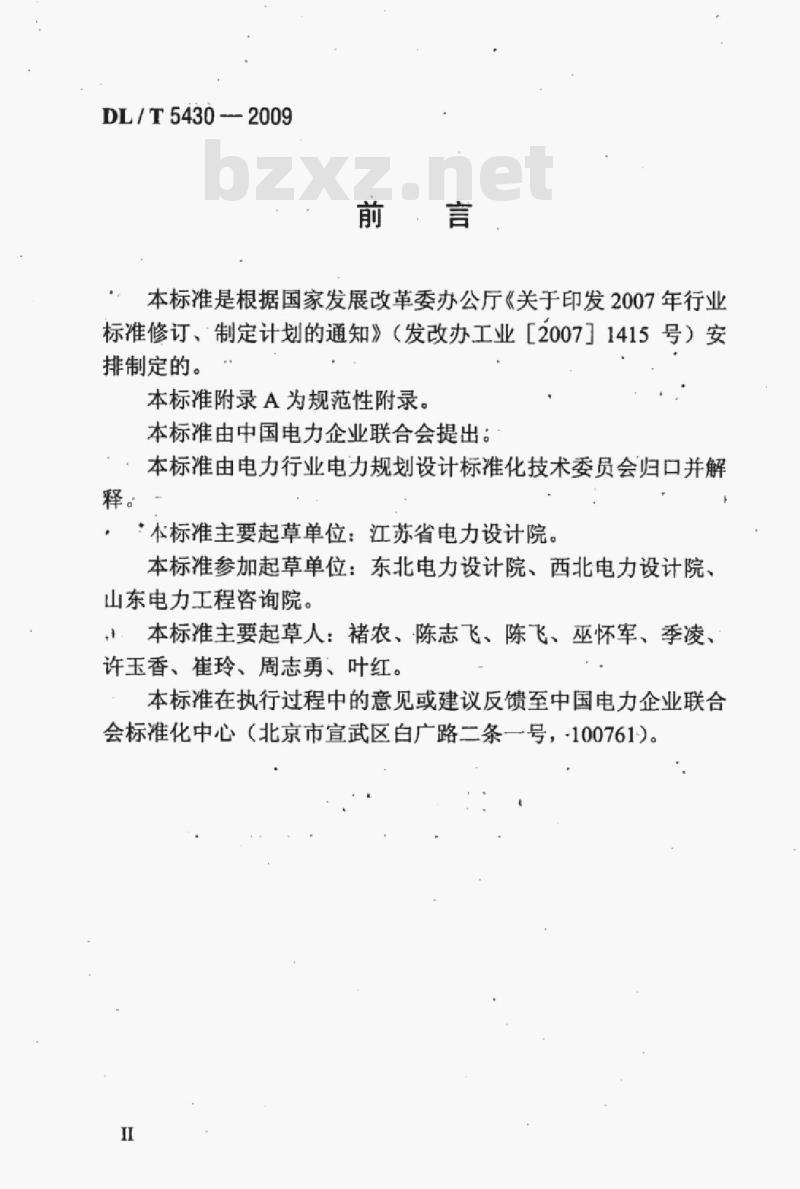

前·言bZxz.net
本标准是根据国家发展改革委办公厅《关于印发2007年行业标准修订、制定计划的通知》（发改办工业【2007］1415号）安排制定的。
本标准附录A为规范性附录。
本标准由中国电力企业联合会提出：本标准由电力行业电力规划设计标准化技术委员会归口并解释。
：本标准主要起草单位：江苏省电力设计院。本标准参加起草单位：东北电力设计院、西北电力设计院、山东电力工程咨询院。
本标准主要起草人：褚农、陈志飞、陈飞、巫怀军、季凌、许玉香、崔玲、周志勇、叶红。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市宣武区白广路二条一号，-100761）。II

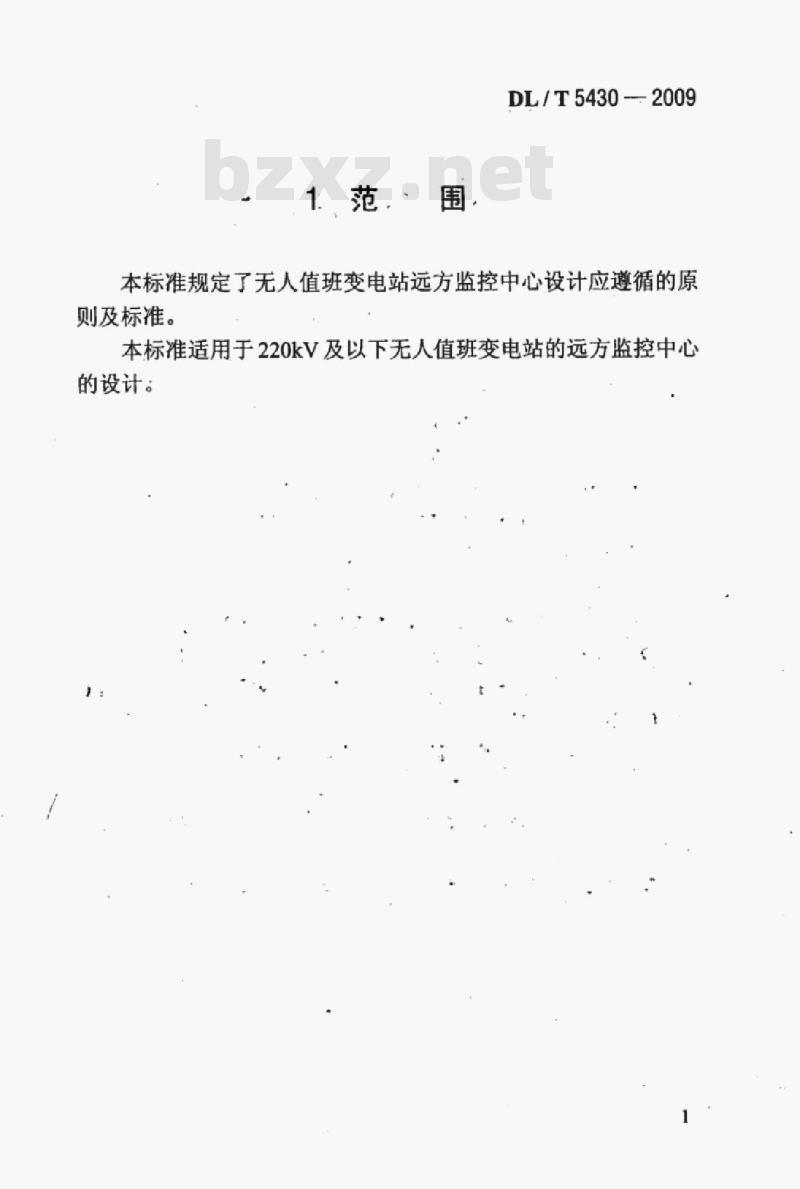

1范围
DL/T5430-2009
本标准规定了无人值班变电站远方监控中心设计应遵循的原则及标准。
本标准适用于220kV及以下无人值班变电站的远方监控中心的设计。
DL/T5430-2009
2规范性引用文件
下列文件中的条款通过本标准的引用而构成本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2887电子计算机场地通用规范GB/T14429远动设备及系统第1-3部分：总则术语GB5005935kV~110kV变电所设计规范GB50174电子计算机机房设计规范DL/T634.5101远动设备及系统第5-101部分：传输规约基本远动任务配套标准（IDTIEC60870-5-101：2002）DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议子集的IEC60870-5-101网络访问（IDTIEC60870-5-104：2002)
DL/T5002地区电网调度自动化设计技术规程DL/T5025
电力系统数字微波通信工程设计技术规程DL/T51492
220kV~500kV变电所计算机监控系统设计技术规程
220kV~500kV变电所设计技术规程DL/T5218
3术语和定义
下列术语和定义适用于本标准。3.0.1
DL/T5430-—2009
无人值班变电站unattendedsubstation站内不设置固定运行、维护值班人员，运行监测、主要控制操作由远方控制端进行，设备采取定期巡视维护的变电站。3:0.2
远方监控中心remotemonitoringandcontrolcenter远方集中监视和控制一个或多个监控点（本标准指无人值班变电站）运行的场所。
DL/T54302009
4总：则
4.0.1无人值班变电站远方监控中心（以下简称远方监控中心）的建设应遵循地区电网规划、远方监控中心规划，结合地区运行管理特点，进一步提高自动化水平。4.0.2一个远方监控中心宜对所辖范围内包括220kV及以下电压等级的所有无人值班变电站进行远方监控。4.0.3远方监控中心的计算机配置应能满足整个系统的功能要求及性能指标要求，系统容量应与远方监控中心的规划容量相适应，应选用性能优良，符合工业标准的产品。4.0.4远方监控中心的设计除执行本规定外，还应符合国家和行业现行有关标准的规定。
DL/T5430-2009
5站址选择
监控中心的站址选择，应根据地区电网规划、与所辖范围内无人值班变电站的距离来确定，宜设置在地理范围的相对中心位置。
远方监控中心宜设置在地/县调所在的调度中心或设置在区域内变电站中，也可单独选址设置。5.0.3
当远方监控中心单独选址设置时，其站址选择应符合GB50059和DL/T5218的有关规定，也可参照DL/T5025的有关规定执行。
DL:/T54302009
远方监控中心计算机监控系统
6.1建设模式
远方监控中心计算机监控系统宜与地/县调调度自动化系统合并设置，也可分开设置。
6.2合并设置模式
6.2.1“远方监控中心数据采集与监控、电压无功优化控制等功能均由调度自动化系统实现，应符合DL/T5002标准的要求。6.2.2地/县调调度自动化系统应具有在线路对侧已挂地线或已合接地开关情况下，实现防止误合本侧断路器的功能，6.2.3远方监控中心应配置2～3套监控工作站和必要的打印设备，监控工作站宜直接接入调度自动化系统主计算机网络。6.3独立设置模式
6.3.1系统结构
1远方监控中心计算机监控系统应采用基于亢余的开放式分布应用环境，其软硬件体系结构应满足余性和模块化要求。2远方监控中心计算机监控系统应用软件应采用模块化设计，宜满足国际国内有关标准，使用标准的软件编程接口，提高应用软件与硬件系统的独立性。3应采用双以太网，热备用方式运行，保证信息高速可靠传输。
6.3.2系统功能
远方监控中心计算机监控系统应实现以下功能：1）计算机通信：
数据采集与监控：
：3）电压无功优化控制：
DL/T5430-—2009
在线路对侧已挂地线或已合接地开关情况下防止误4）
合本侧断路器。
技术要求
1远方监控中心与无人值班变电站远动系统的通信应设置专用远动通道，远动规约应符合DL/T634.5101、DL/T634.5104等有关标准：也宜具备与调度中心的数据通信功能。并应符合国家有关电力二次系统安全防护规定的要求。2数据采集、处理和控制类型应符合DL/T5002.的有关规定。
3远方监控中心应具备有毫秒级分辨率的内部日历时钟，并能接收标准时钟的对时命令。
技术指标。
遥测量：
遥测综合误差不大于士1.0%（额定值）。越死区传送整定最小值不小于0.25%（额定值）。遥信量：
一正确率不小于99.9%。
一事件顺序记录站间分辨率不大于10ms。3）
遥控正确率100%。
遥调正确率不小于99.9%。
实时性指标：
遥测超越死区传输到主站时间，或循环传送方式下，重要遥测量更新时间4s。
遥信变位传送到主站时间不大于3s。遥控、遥调命令传送时间不大于4s。工作站画面调用响应时间：
-85%的画面<2s。
DL/T54302009
一其余画面<3s。
5）工作站画面实时数据刷新周期为5～10s（可调）。6）“打印报表输出周期可按需要整定。6可靠性指标。
系统年可用率不小于99.9%。
硬件设备类型和配置原则
远方监控中心计算机监控系统硬件包括以下类型1）、计算机系统，包括：服务器、工作站、-前置处理设备；2）：局域网交换机和外存储器、网络安全设备等；.3）。输入输出设备：
标准时钟设备；
5）：人机联系设备，包括：操作台、显示器：6)
通道接口；
专用交流不间断电源。
远方监控中心计算机监控系统硬件配置原则：1
应能完成6.3.2系统功能并满足系统技术要求：新建计算机系统应具有较好的可扩性、可维护性，兼容性及较高的可靠性和性能价格比。3根据设计水平年的功能并考虑运行8～10年发展的需要，应按以下条件，确定计算机系统的规模：1)
+4）:
数据采集与监控对象的容量：
远动系统类型及数量：
外部设备的类型及数量；
通道数量及传送速率：
计算机中央处理器负荷率及其估算条件。系统主要设备应几余配置，确保系统安全可靠运行。4
监控工作站应满足运行人员操作时直观、·便捷、安1
全，可靠的要求，当其中一台故障时，不影响对变电站的监控操作：
