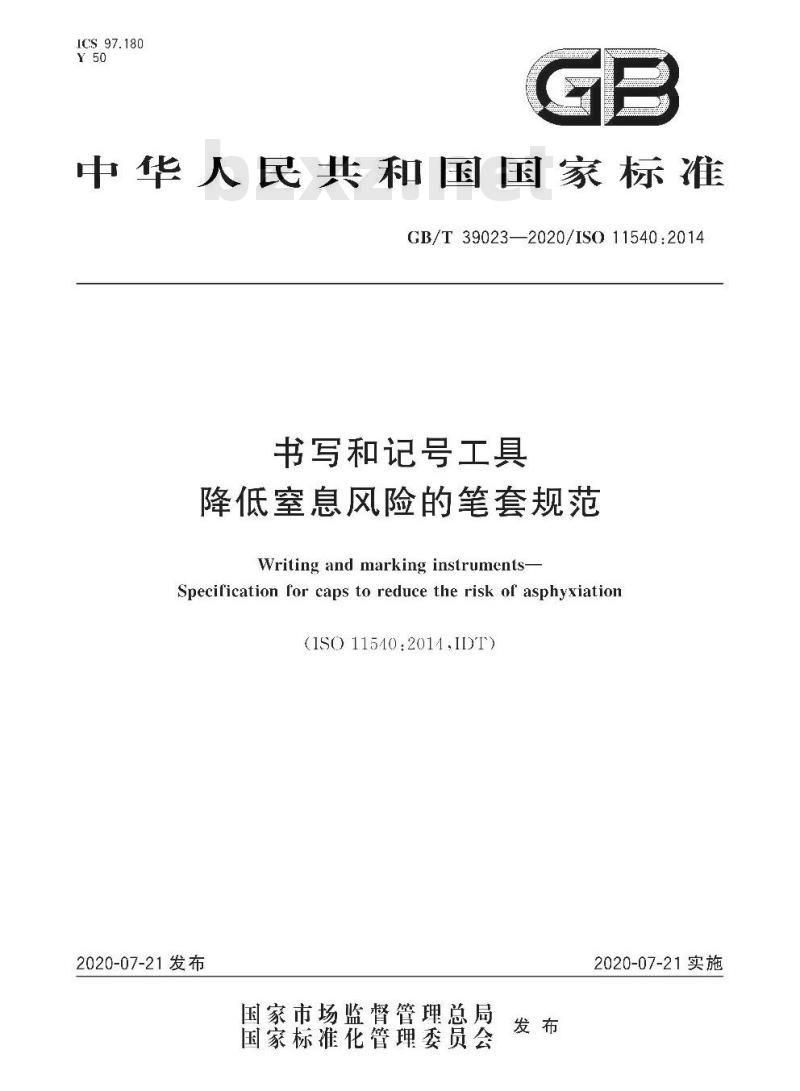

GB/T39023—2020/IS011540:2014书写和记号工具
降低室息风险的笔套规范
Writing and marking instruments-Specification for caps to reduce the risk of asphyxiation(1S011540:2014.ID)
2020-07-21发布
国家市场监督管理总局Www.bzxZ.net
国家标准化管理委员会
2020-07-21实施
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区推广使用-riKaeerkAca

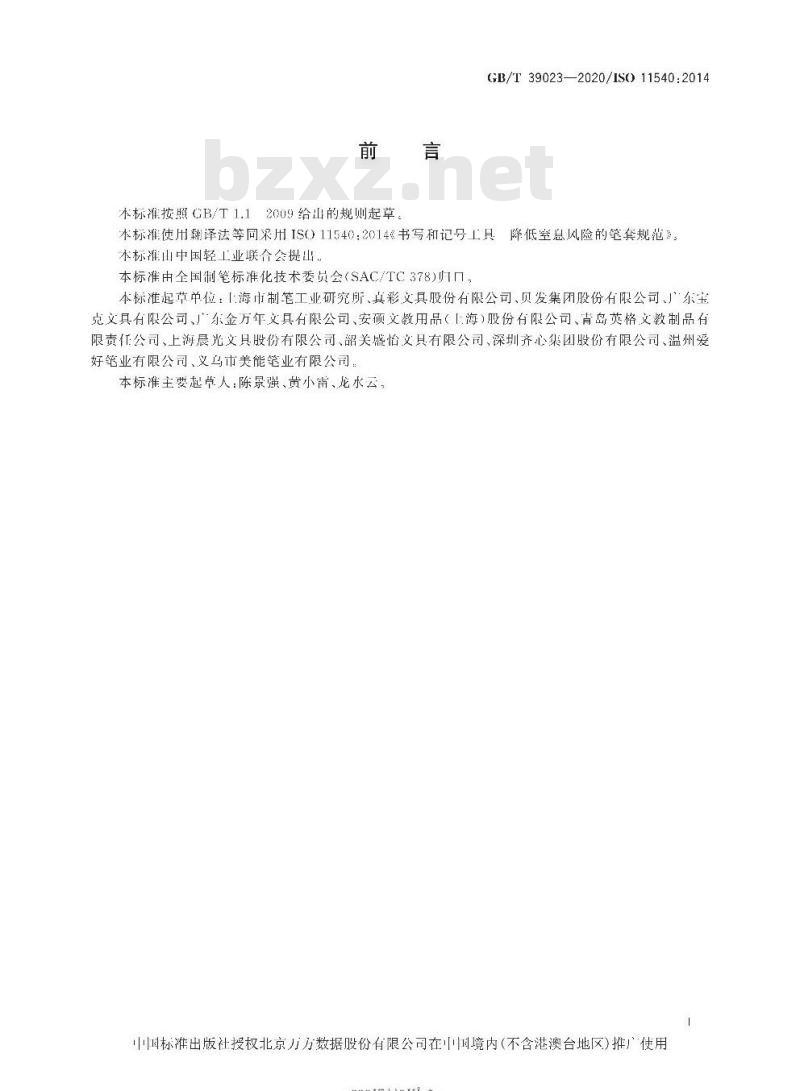

本标准按照GB/T1.12009给出的规则起草。GB/T39023—2020/1S11540:2014本标准使用翻译法等同采用IS0）11540：2014《书写和记号工具降低室息风险的笔套规范》本标滩山中国轻工业联合会提出。本标准由全国制笔标准化技术委员会（SAC/TC378)归口本标准起草单位：「海市制笔工业研究所嘉彩文具股份有限公司、贝发集团股份有限公司」尔宝克文具有限公司，厂东金方年文具有限公司，安硕文教用品（「海）股份有限公司、青岛英格文教制品有限责仁公司、上海晨光文具股份有限公司、韶关盛怡文具有限公司、深圳齐心集团股份有限公司、温州爱好笔业有限公司、义马市美能笔业有限公司，本标准主要起草人：陈景强、黄小背、龙水云。中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区)推广使用-riKaeerkca-
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区推广使用-riKaeerkAca

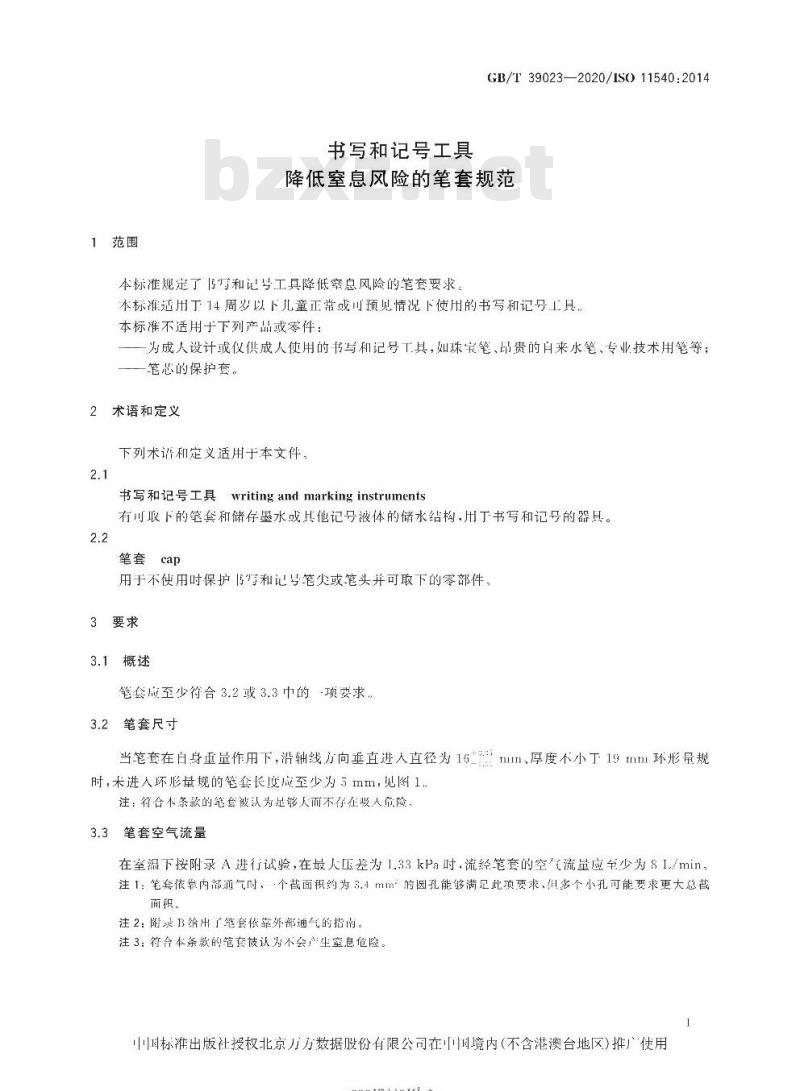

1范围
书写和记号工具
GB/T39023—2020/IS011540:2014降低室息风险的笔套规范
本标准舰定了写和记号工具降低室息风险的笔套要求本标准适用于14周岁以下儿童正常或可预见情况下使用的书写和记号工具本标准不适用于下列产品或零件：一为成人设计或仪供成人使用的书写和记号工具，如珠宝笔、昂贵的自来水笔、专业技术用笔等；一管芯的保护套。
2术语和定义
下列术请和定义适用于本文件，2.1
书写和记号工具writingand markinginstruments有川取下的笔套和储存墨水或其他记号被体的储水结构，用丁书写和记号的器具。2.2
笔套cap
用于不使用吋保护下写和记笔尖或笔头并可取下的零部件：3要求
3.1概述
笔套成至少符合3.2或3.3市的
-项要求
3.2笔套尺寸
当笔套在白身重量作用下，沿轴线方向垂直进人直径为16-mm.厚度不小丁19mm环形量规时，进人环形量规的笔套长度成至少为5mm，见图1，注：符合本条款的笔套被认为足够人而不存在吸人危险3.3笔套空气流量
在室温下接附录A进行试验，在最人压差为1.33kPa吋,流经笔套的空气流量应至少为 81./min注1：笔套依掌内部通气时、一个面积约为3.4mm的圆孔能够满足此项要求，但多个小孔可能要求更大总面积。
注2：附录B给出了笔套依靠外部通气的指南，注3：符合本条款的管套认为不会产生室息危险。中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区）推广使用-rrKaeerkAca-
GB/T39023—2020/IS011540:2014说明：
下落方间：
一环形量规：
笔套。
3.4试验报告
图1环形量规示意图
试验报告应说明笔套是否符合3.2或3.3。试验报告应至少包括以下信息：a）所用软管的尺寸（见附录A中A.2.6)和与被测笔套外接圆的百分比美系。b）被测笔套的数量.每个笔套两个方向的空气流量和最小侦的记录4标志
单位为毫米
在书写和记号工具上·或其包装和随行文件上应清断和持久地标注产品名称、商标或其他识别制造商或供应商的内容，
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区)推广使用-rrKaeerkAca-
A.1原理
附录A
（规范性附录）
空气流量试验
GB/T39023—2020/1S011540:2014把被测笔套完全插人适当直径的弹性软管内，空气流经软管时，在两个方向分别测量压差。A.2设备
A.2.1气源，频率不限，在1kPa~～50kPa的压力范国内流量至少为251./min。A.2.2
流量调节器，能控制流量，准确度为二0.1L/min。A.2.3流量计，能测量范用在5L/min~10L/min的流量.准确度为士0.2L/min.A.2.4乐力表，能测量至少4.00kPa压力.准确度为=0.01kPa.5连接和管道.按图A1将上述设备连接成试验装置。A.2.5
A.2.6弹性软管，测量被测笔套最宽处，选择内径为被测笔套外接圆直径80%～85%的软管：其壁厚为（0.750.25）mm，邵氏硬度A55110。注1：试验装置如图A.1所示。
注2：直径适合笔套的软管可能难以获得，必要时，可采用浸渍成型技术来制造软管A.3程序
A.3.1切取适当长度的弹性软管（见A.2.6）·使得笔套插人并与试验装置连接时笔套两端均有宽松的空间，用肥皂水或其他合适的低黏度润清剂涂抹软管内壁，笔套插入至软管巾部，并尽量保持与软管轴线平行。
A.3.2用适当的接头和软管把弹性软管/笔套组件（见A.3.1)连接到图A.1所示的试验装置上。开启气源和调节流量，当压力表显示压差为1.33kPa时，记录在此压力下流量计的示值。A.3.3美闭气源，取下弹性软管/笔套组件，换向与装置连接，重复A，3.2的试验：给出每个方向测得的流量估
A.3.4完成试验报告（见3.1)。
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区）推广使用rrKaeerkca-
GB/T39023—2020/IS011540:2014说昕：
气源：
流量控制阀：
流量计；
压力表；
弹性软管：
笔套：
一排气。
试验装置示意图
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区）推广使用-rKaeerkAca-
附录B
（资料性附录）
笔套通气面积的设计指南
GB/T39023—2020/IS011540:2014截而积至少为6.8mm的连续空气通道成延伸到距笔套两端均为2mm长度范围内。如果该区域没有完全村闭.用-根细棉线紧紧地环绕垂直于主轴线的任何部位或最大直径处，所形成的包容而积即为连续空气通道的横截面积（见图13.1）。该积可以用（AI)软件计算。如果利用笔夹或其他凸起物作为空气通道，笔夹或其他凸起物应牢固固定，并且应延仲至笔套端至少2mm的范用内：注1：笔夹可延仲至超过笔套端的任何邱离。注2：符合本附录的笔套被认为不会产生案息危险但是告要通过空气流量试验来验证，一此笔套在设计上完个不同于本附录所描述的结构，但如果采用接近最大允许内径的弹性软管进行试验.依靠外部通气仍有可能满足3.3牢气流量的要求。这类第套最好川内径接近笔套外接圆止径80贤的软管重新试验，单位为毫来
说明：
柏线：
2包区域
注1：测量各截面变化处的尺寸是有必要的注2：除了笔套两端2mm的范围内，包容面积不宜小于6.8mm图B1笔套的截面图
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区)推广使用rrKaeerKAca-
GB/T39023—2020/ISO11540:2014参考文献
1]ISO 1938-1Geonetrical product specifications (GPS)Dinensional neasuring equipinenPart l:Plain limit gauges of linear size6
中国标准出版社授权北京力方数据股份有限公司在国境内（不含港澳台地区）推广使用-riKaeerkca-
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区推广使用-riKaeerkAca
GB/T39023-2020
中华人民共利国
国家标准
书写和记号工具
降低室息风险的笔套规范
GB/T 39023-2020/IS0 11540:2C14中国标准出版社出版发行
北京市制阳区和平里西街巾2号（10c029）北京市西城区三里河北街16号（100045)网址：spc.org.cn
服务热线：4001680010
2020年7月第一版
书号：155066：1-65272
侵权必究
版权专有
中国标准出版社授权北京方方数据股份有限公司在国境内（不含港澳台地区）推广使用-rKaeerkca-
