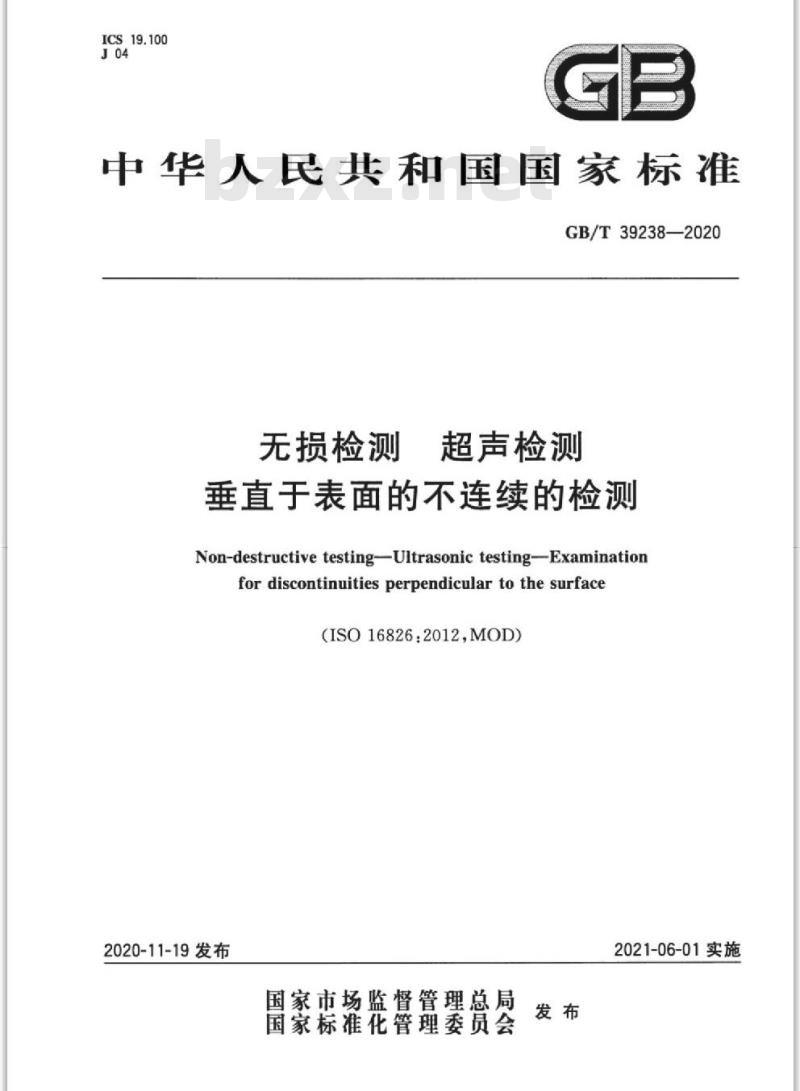

【GB国家标准】 无损检测 超声检测垂直于表面的不连续的检测

GB/T 39238-2020.Non-destructive testing-Ultrasonic testing-Examination for discontinuities perpendicular to the surface.

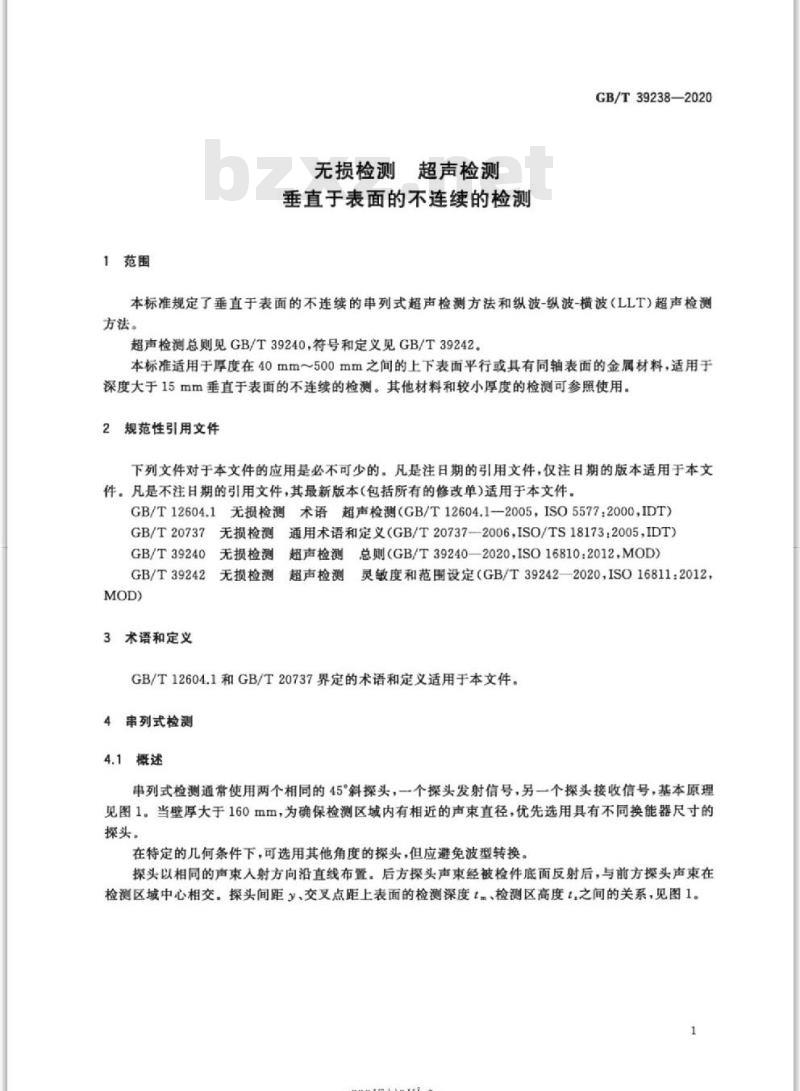

1范围
GB/T 39238规定了垂直于表面的不连续的中列式超声检测方法和纵波纵波横波(LLT)超声检测方法.
超声检测总则见GB/T 39240,符号和定义见GB/T 39242。
GB/T 39238适用于厚度在40 mm~500 mm之间的上下表面平行或具有同轴表面的金属材料,适用于深度大于15 mm垂直于表面的不连续的检测。其他材料和较小厚度的检测可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 12604.1无损检测术语超声检测(GB/T 12604.1-2005, ISO 5577 :2000,IDT)
GB/T 20737无损检测通 用术语和定义(GB/T 20737-2006 , ISO/TS 18173 :2005 ,IDT)
GB/T 39240无损检测超声检测总 则(GB/T 39240-2020, ISO 16810: 2012 ,MOD)
GB/T 39242无损检测超声检测灵敏度和范 围设定(GB/T 39242-2020 , ISO 16811:2012,MOD)
3术语和定义
GB/T 12604.1和GB/T 20737界定的术语和定义适用于本文件。
4串列式检测
4.1概述

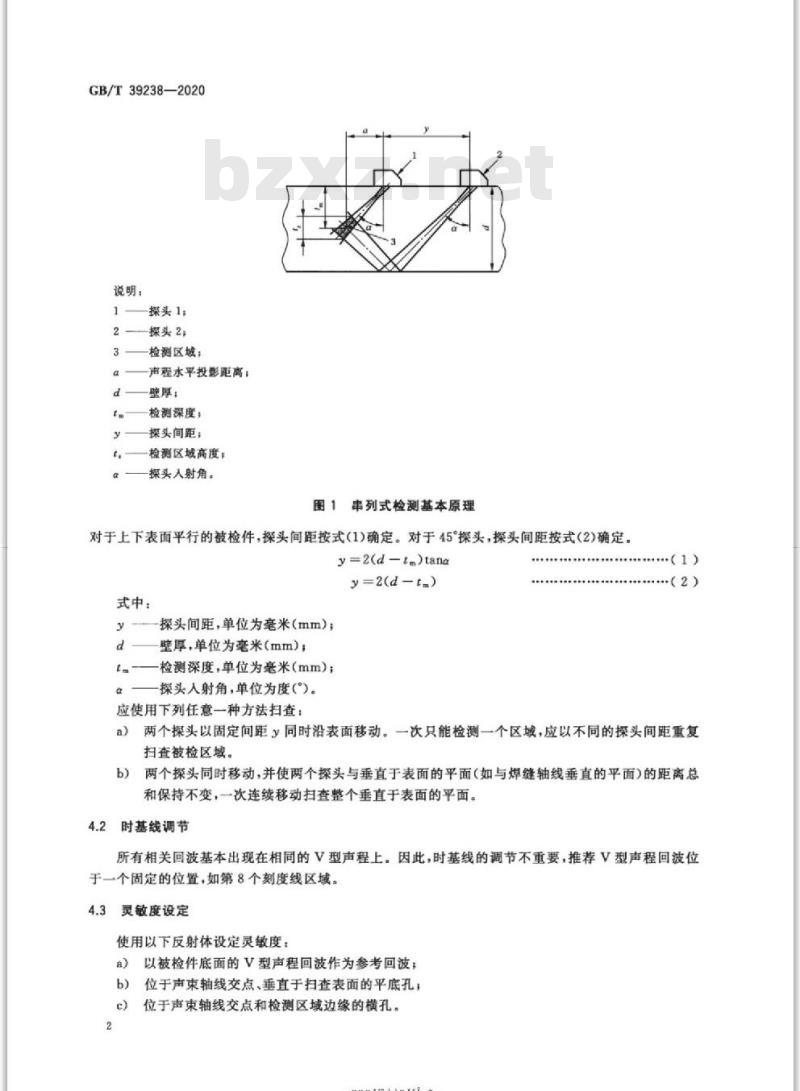

串列式检测通常使用两个相同的45°斜探头,一个探头发射信号,另一个探头接收信号,基本原理见图1。当壁厚大于160 mm,为确保检测区城内有相近的声束直径,优先选用具有不同换能器尺寸的探头。
在特定的几何条件下,可选用其他角度的探头,但应避免波型转换。
