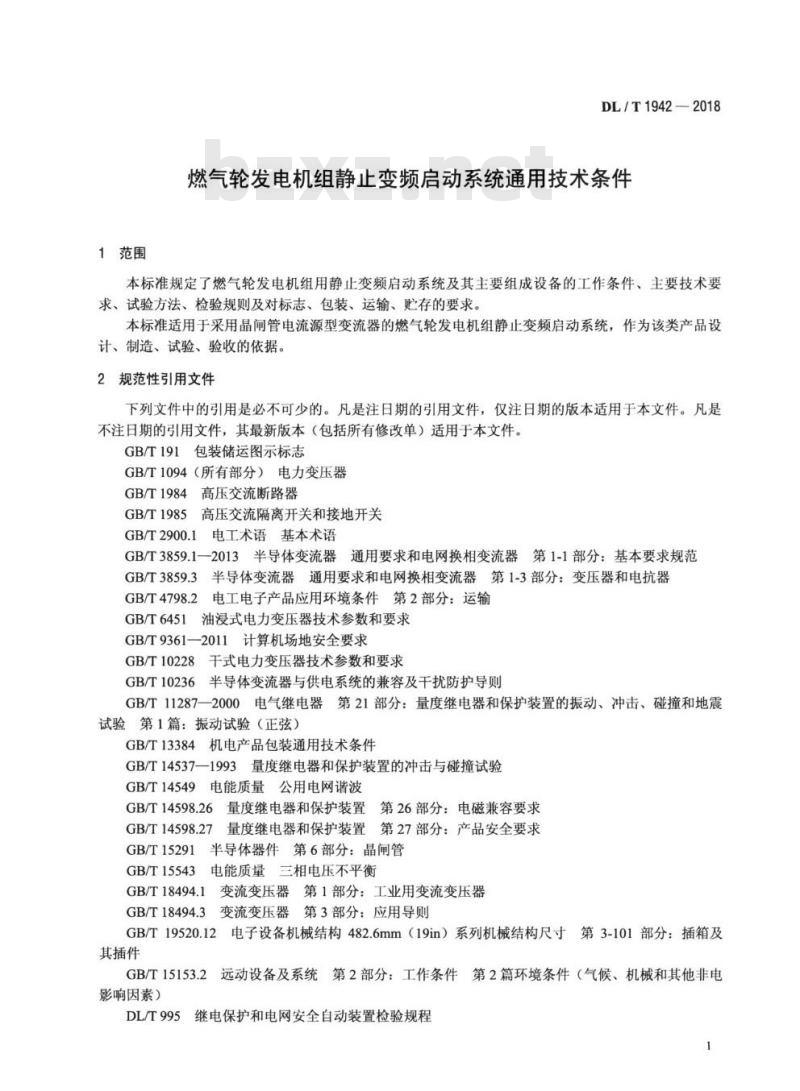

【DL电力标准】 燃气轮发电机组静止变频启动系统通用技术条件

DL/T 1942-2018.General specification for SFC-based starting system of gas turbine generator unit.
1范围
DL/T 1942规定了燃气轮发电机组用静止变频启动系统及其主要组成设备的工作条件、主要技术要求、试验方法、检验规则及对标志、包装、运输、贮存的要求。
DL/T 1942适用于采用晶闸管电流源型变流器的燃气轮发电机组静止变频启动系统，作为该类产品设计、制造、试验、验收的依据。
2规范性引用文件
下列文件中的引用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有修改单)适用于本文件。
GB/T 191包装 储运图示标志
GB/T 1094 (所有部分)电力变压器
GB/T 1984高压交流断路 器
GB/T 1985高压交流隔离开关和接地开关
GB/T 2900.1电工术语 基本术语
GB/T 3859.1- 2013半导体变流器 通用要求和电网换相变流器 第1-1部分:基本要求规范
GB/T 3859.3半导体变流器 通用要求和电网换相变流器 第1-3部分:变压器和电抗器
GB/T 4798.2电工电子产 品应用环境条件第2 部分:运输
GB/T 6451油浸式电力变压器 技术参数和要求
GB/T9361-2011 计算机场地安全要求
GB/T 10228干式电力变压 器技术参数和要求
3术语和定义
GB/T 2900.1界定的及以下术语和定义适用于本文件。

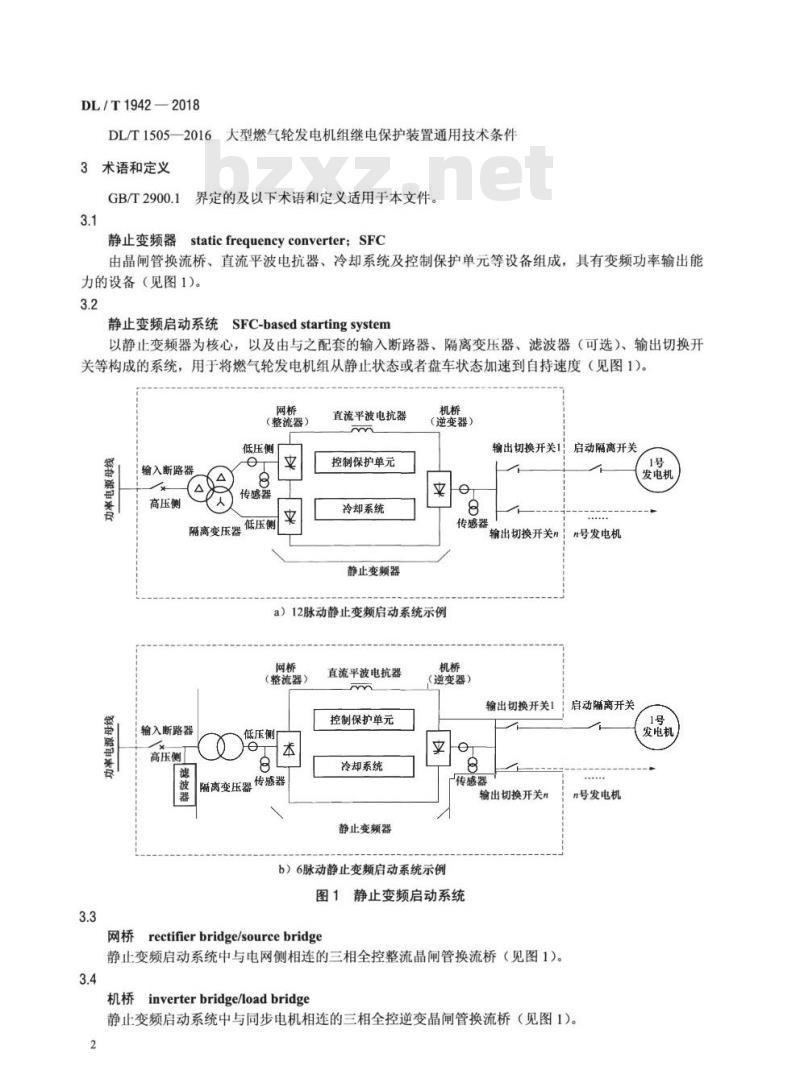

3.1静止变频器 static frequency converter; SFC
由晶闸管换流桥、直流平波电抗器、冷却系统及控制保护单元等设备组成，具有变频功率输出能力的设备(见图1)。
3.2静止变频启动系统SFC-based starting system
以静止变频器为核心，以及由与之配套的输入断路器、隔离变压器、滤波器(可选)、输出切换开关等构成的系统，用于将燃气轮发电机组从静止状态或者盘车状态加速到自持速度(见图1)。
