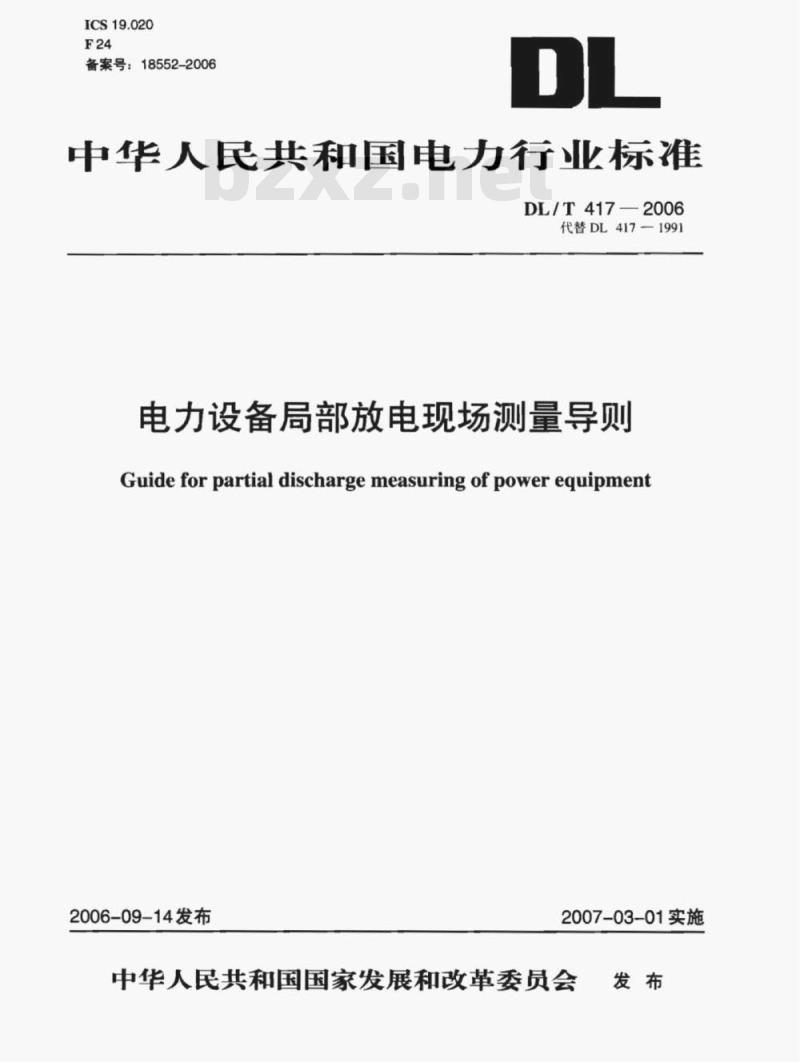

- DL/T 417-2006 电力设备局部放电现场测量导则
【DL电力标准】 电力设备局部放电现场测量导则
本网站 发布时间:
2023-06-07 12:27:42
- DL/T 417-2006
- 现行
标准号:
DL/T 417-2006
标准名称:
电力设备局部放电现场测量导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 417-2006.Guide for partial discharge measuring of power equipment.

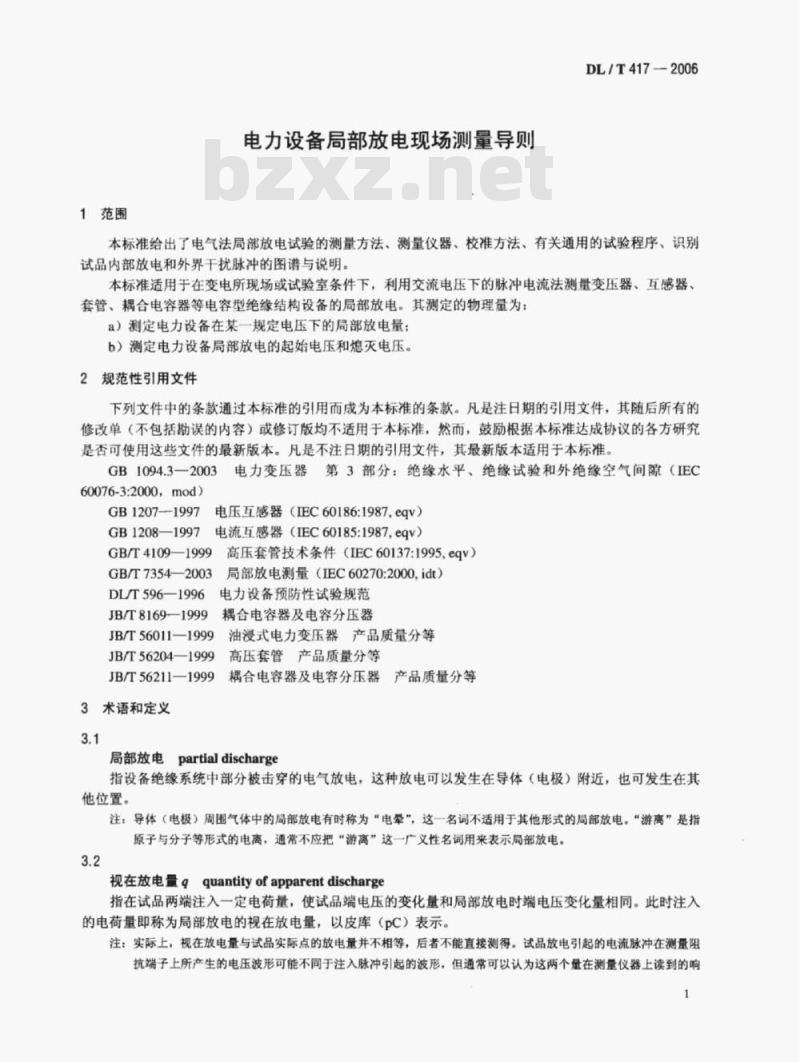

1范围
DL/T 417给出了电气法局部放电试验的测量方法、测量仪器、校准方法、有关通用的试验程序、识别试品内部放电和外界干扰脉冲的图谱与说明。
DL/T 417适用于在变电所现场或试验室条件下,利用交流电压下的脉冲电流法测量变压器、互感器、套管、耦合电容器等电容型绝缘结构设备的局部放电。其测定的物理量为:
a)测定电力设备在某一规定电压下的局部放电量;
b)测定电力设备局部放电的起始电压和熄灭电压。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1094.3- 2003 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙(IEC60076-3:2000,mod)
GB 1207- 1997 电压互感器 (IEC 60186:1987, eqv)
GB 1208- -1997 电流互感器 (IEC 60185:1987, eqv)
GB/T4109- -1999 高压套管技术条件 (IEC 60137:1995, eqv)
GB/T 7354- 2003局 部放电测量(IEC 60270:2000, idt)
3术语和定义
3.1局部放电partial discharge
指设备绝缘系统中部分被击穿的电气放电,这种放电可以发生在导体(电极)附近,也可发生在其他位置。
注:导体(电极)周園气体中的局部放电有时称为“电晕”,这一名词不适用于其他形式的局部放电。“游离”是指原子与分子等形式的电离,通常不应把“游离"这一广义性名词用来表示局部放电。
1范围
DL/T 417给出了电气法局部放电试验的测量方法、测量仪器、校准方法、有关通用的试验程序、识别试品内部放电和外界干扰脉冲的图谱与说明。
DL/T 417适用于在变电所现场或试验室条件下,利用交流电压下的脉冲电流法测量变压器、互感器、套管、耦合电容器等电容型绝缘结构设备的局部放电。其测定的物理量为:
a)测定电力设备在某一规定电压下的局部放电量;
b)测定电力设备局部放电的起始电压和熄灭电压。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1094.3- 2003 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙(IEC60076-3:2000,mod)
GB 1207- 1997 电压互感器 (IEC 60186:1987, eqv)
GB 1208- -1997 电流互感器 (IEC 60185:1987, eqv)
GB/T4109- -1999 高压套管技术条件 (IEC 60137:1995, eqv)
GB/T 7354- 2003局 部放电测量(IEC 60270:2000, idt)
3术语和定义
3.1局部放电partial discharge
指设备绝缘系统中部分被击穿的电气放电,这种放电可以发生在导体(电极)附近,也可发生在其他位置。
注:导体(电极)周園气体中的局部放电有时称为“电晕”,这一名词不适用于其他形式的局部放电。“游离”是指原子与分子等形式的电离,通常不应把“游离"这一广义性名词用来表示局部放电。
