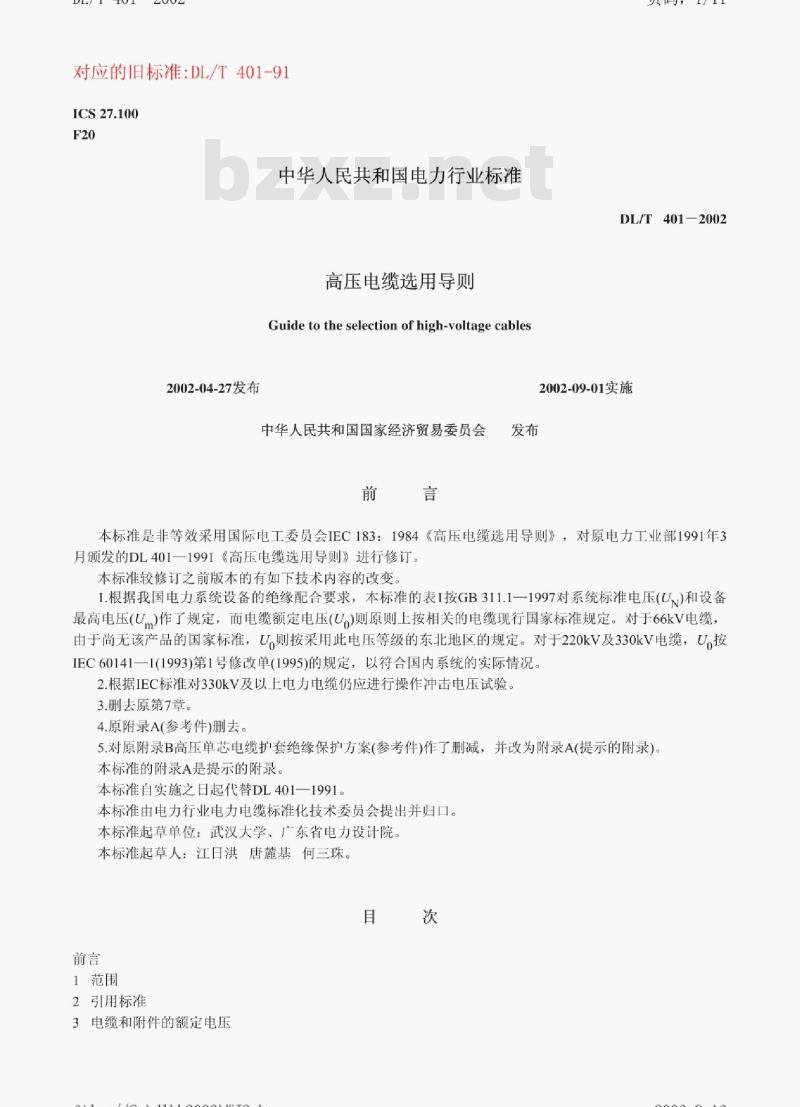

【DL电力标准】 高压电缆选用导则

DL/T 401-2002.Guide to the selection of high-voltage cables.

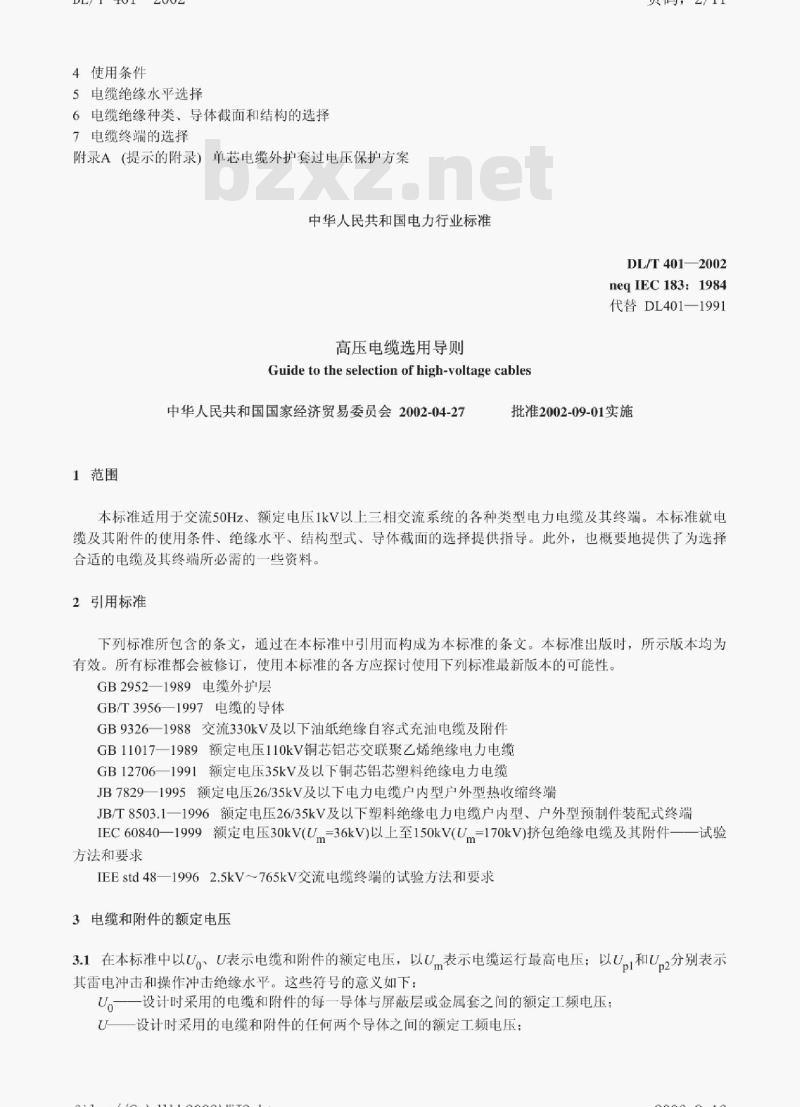

1范围
DL/T 401适用于交流50Hz、额定电压1kV以上三相交流系统的各种类型电力电缆及其终端。本标准就电缆及其附件的使用条件、绝缘水平、结构型式、导体截面的选择提供指导。此外，也概要地提供了为选择合适的电缆及其终端所必需的一些资料。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2952-1989 电缆外护层
GB/T 3956-1997 电缆的导体
GB 9326-1988 交流330kV及以下油纸绝缘自容式充油电缆及附件
GB 11017-1989额定电压110kV铜芯铝芯交联聚乙烯绝缘电力电缆
GB 12706-1991 额定 电压35kV及以下铜芯铝芯塑料绝缘电力电缆
JB 7829-1995 额定电压26/35kV及以下电力电缆户内型户外型热收缩终端
3电缆和附件的额定电压
3.1在本标准中以U0、U表示电缆和附件的额定电压，以Um表示电缆运行最高电压;以Up1和Up2分别表示其雷电冲击和操作冲击绝缘水平。这些符号的意义如下:
U0一设 计时采用的电缆和附件的每一导体与屏蔽层或金属套之间的额定工频电压;
U一设计时采用的电缆和附件的任何两个导体之间的额定工频电压;
