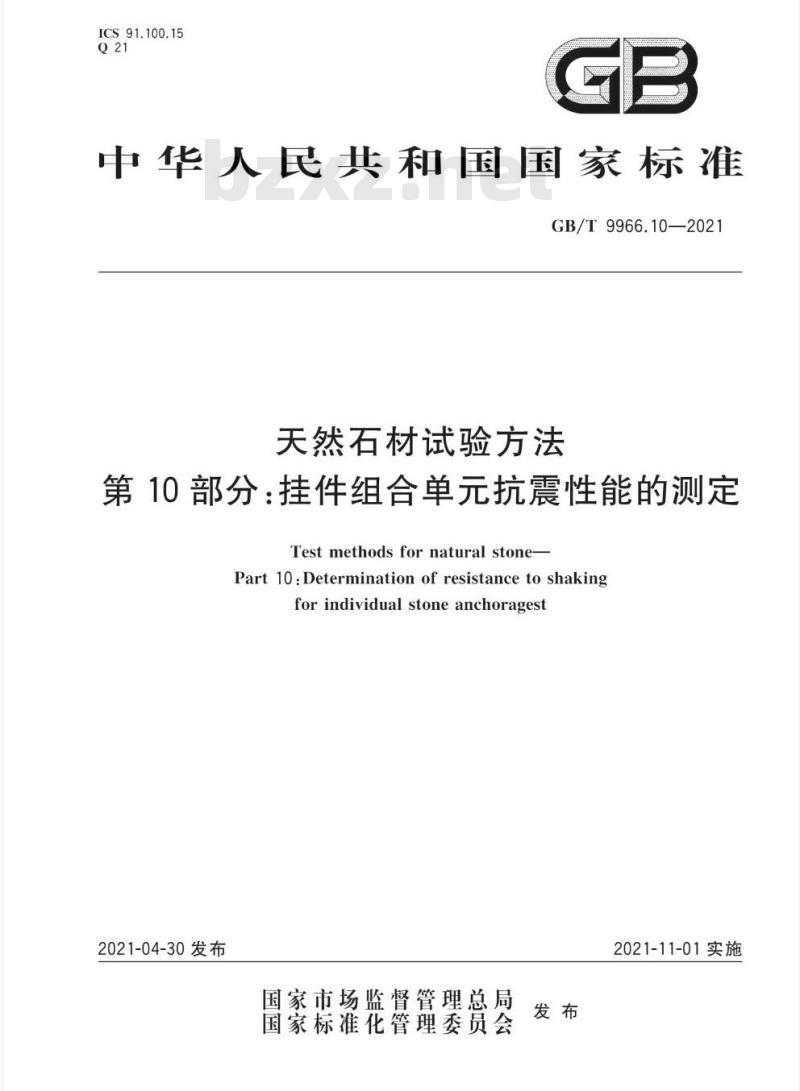

【GB国家标准】 天然石材试验方法第10部分:挂件组合单元抗震性能的测定

GB/T 9966.10-2021.Test methods for natural stone-Part 10 : Determination of resistance to shaking for individual stone anchoragest.

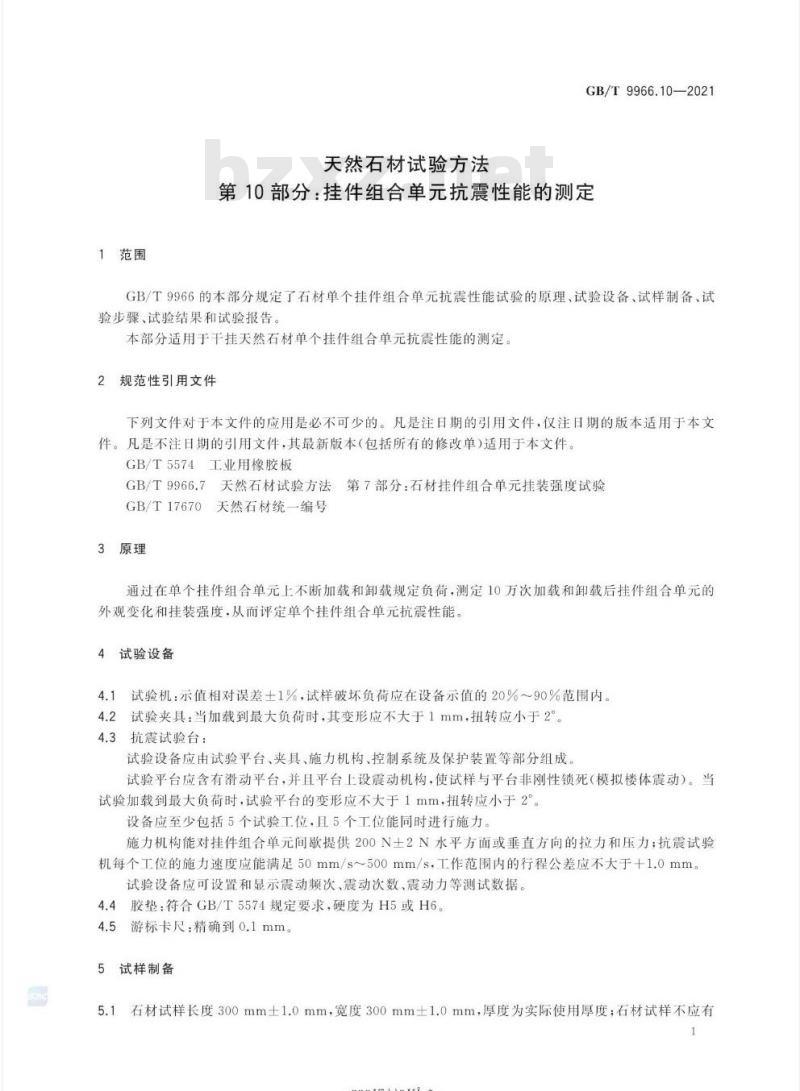

1范围
GB/T 9966的本部分规定了石材单个挂件组合单元抗震性能试验的原理、试验设备.试样制备、试验步骤、试验结果和试验报告。
GB/T 9966.10适用于干挂天然石材单个挂件组合单元抗震性能的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5574工业用橡胶板
GB/T 9966.7天然石材试验方法第7部分:石材挂件组合单元挂装强度试验
GB/T 17670天然石材统一编号
3原理
通过在单个挂件组合单元上不断加载和卸载规定负荷,测定10万次加载和卸载后挂件组合单元的外观变化和挂装强度,从而评定单个挂件组合单元抗震性能。
4试验设备
4.1试验机:示值相对误差士1%,试样破坏负荷应在设备示值的20%~90%范围内。
4.2 试验夹具:当加载到最大负荷时,其变形应不大于1 mm,扭转应小于2。
4.3抗震试验台:
试验设备应由试验平台、夹具.施力机构、控制系统及保护装置等部分组成。
试验平台应含有滑动平台,并且平台上设震动机构,使试样与平台非刚性锁死(模拟楼体震动)。当试验加载到最大负荷时,试验平台的变形应不大于1 mm,扭转应小于2°。
设备应至少包括5个试验工位,且5个工位能同时进行施力。
