【GB国家标准】 冷拉圆钢表面超声检测方法

GB/T 8361-2021.Ultrasonic testing method for the surface of cold drawn round steel.

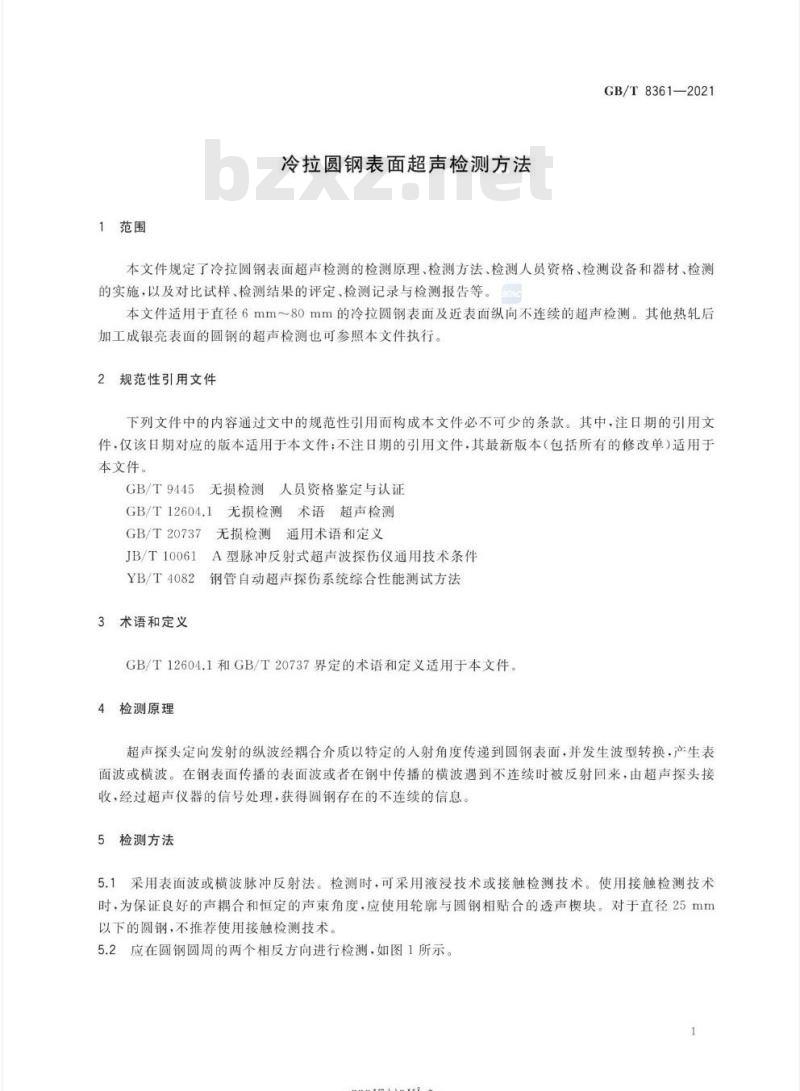

1范围
GB/T 8361规定了冷拉圆钢表面超声检测的检测原理、检测方法、检测人员资格、检测设备和器材、检测的实施,以及对比试样、检测结果的评定、检测记录与检测报告等。
GB/T 8361适用于直径6mm~80mm的冷拉圆钢表面及近表面纵向不连续的超声检测。其他热轧后加工成银亮表面的圆钢的超声检测也可参照本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 9445无损检测人员资格鉴定与认证
GB/T 12604.1无损检测术语超声检测
GB/T 20737无损检测通用术语和定义
JB/T 10061A型脉冲反射式超声波探伤仪通用技术条件
YB/T 4082钢管自动超声探伤系统综合性能测试方法
3术语 和定义
GB/T 12604.1和GB/T 20737界定的术语和定义适用于本文件。
4检测原理
超声探头定向发射的纵波经耦合介质以特定的人射角度传递到圆钢表面，并发生波型转换,产生表面波或横波。在钢表面传播的表面波或者在钢中传播的横波遇到不连续时被反射回来，由超声探头接收,经过超声仪器的信号处理,获得圆钢存在的不连续的信息。
5检测方法

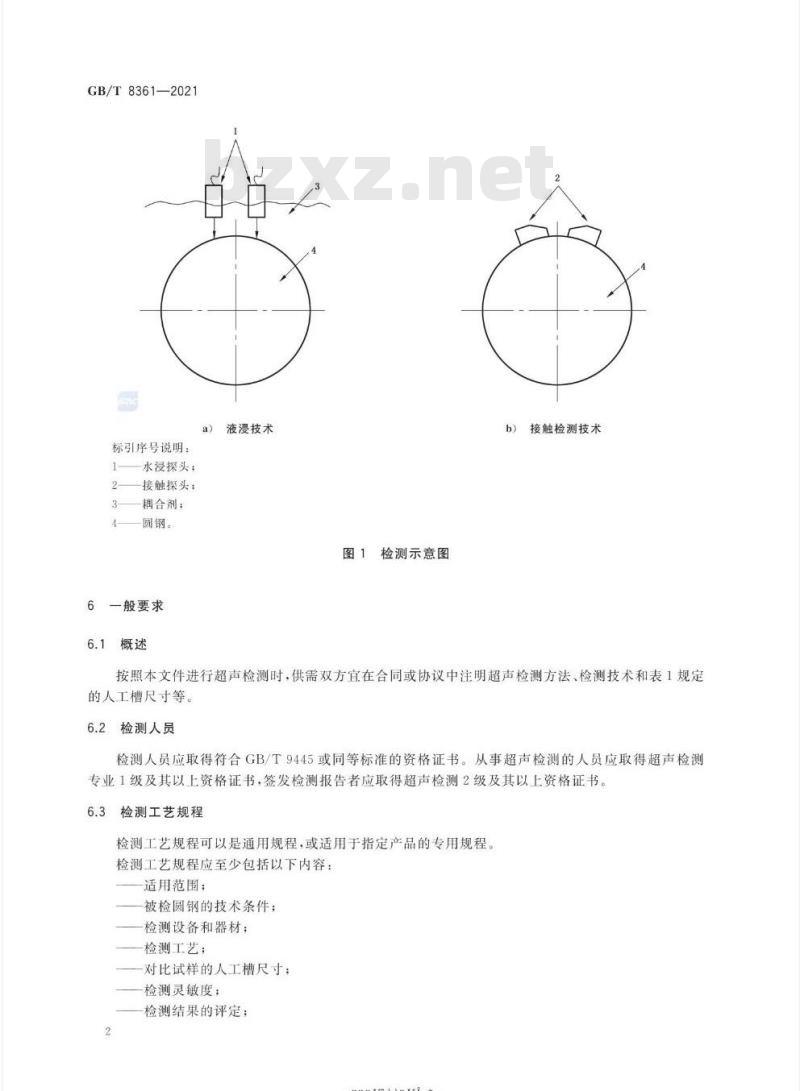

5.1采用表面波或横波脉冲反射法。 检测时,可采用液浸技术或接触检测技术。使用接触检测技术时,为保证良好的声耦合和恒定的声東角度,应使用轮廓与圆钢相贴合的透声楔块。对于直径25mm以下的圆钢,不推荐使用接触检测技术。
